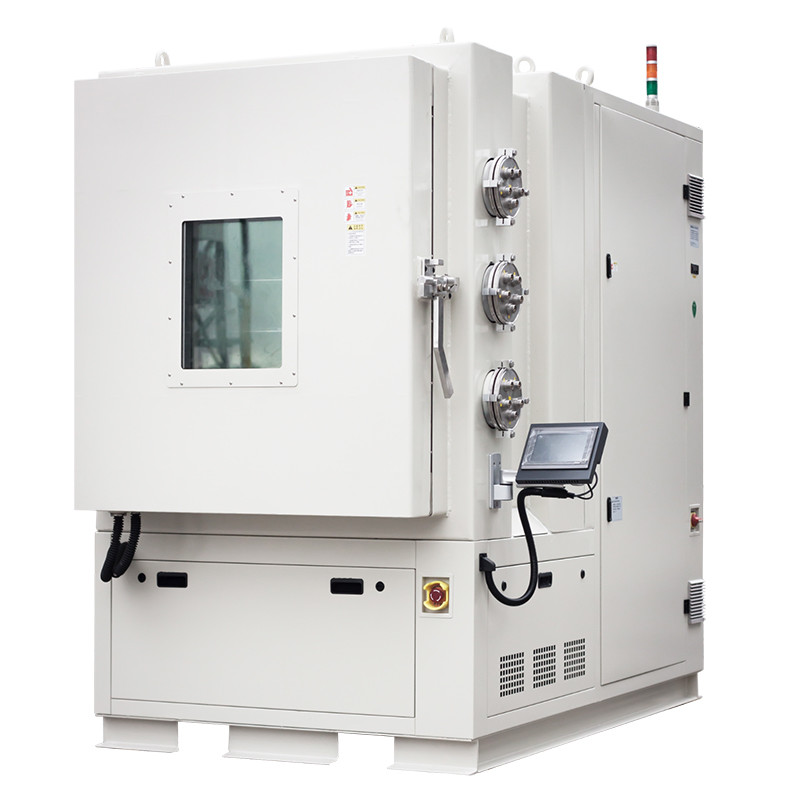

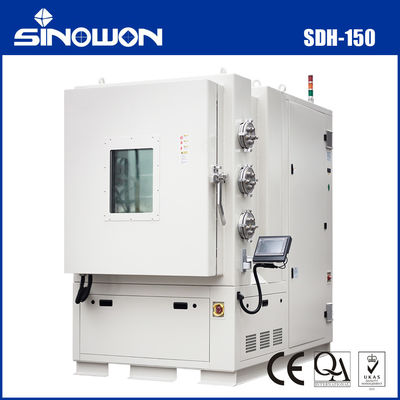

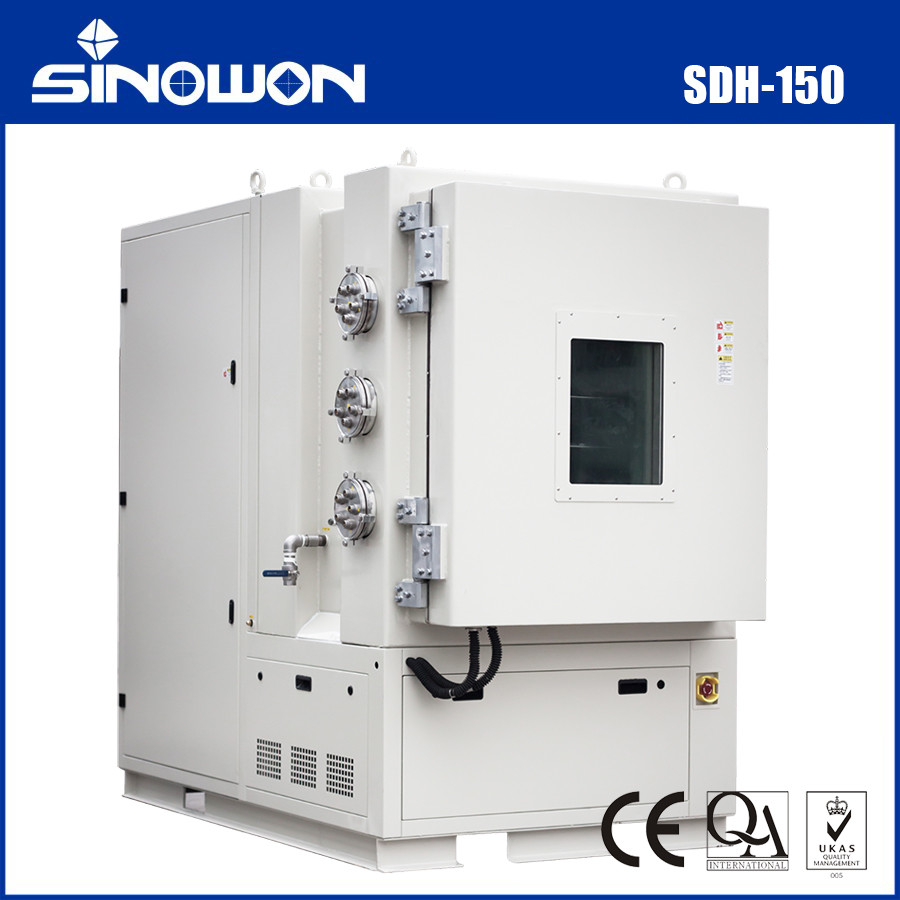

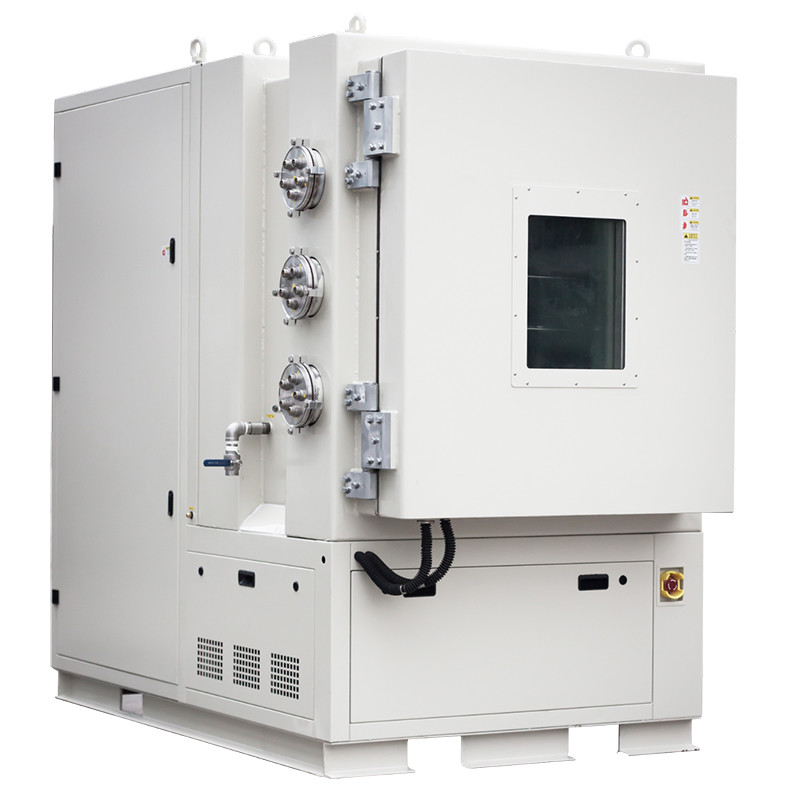

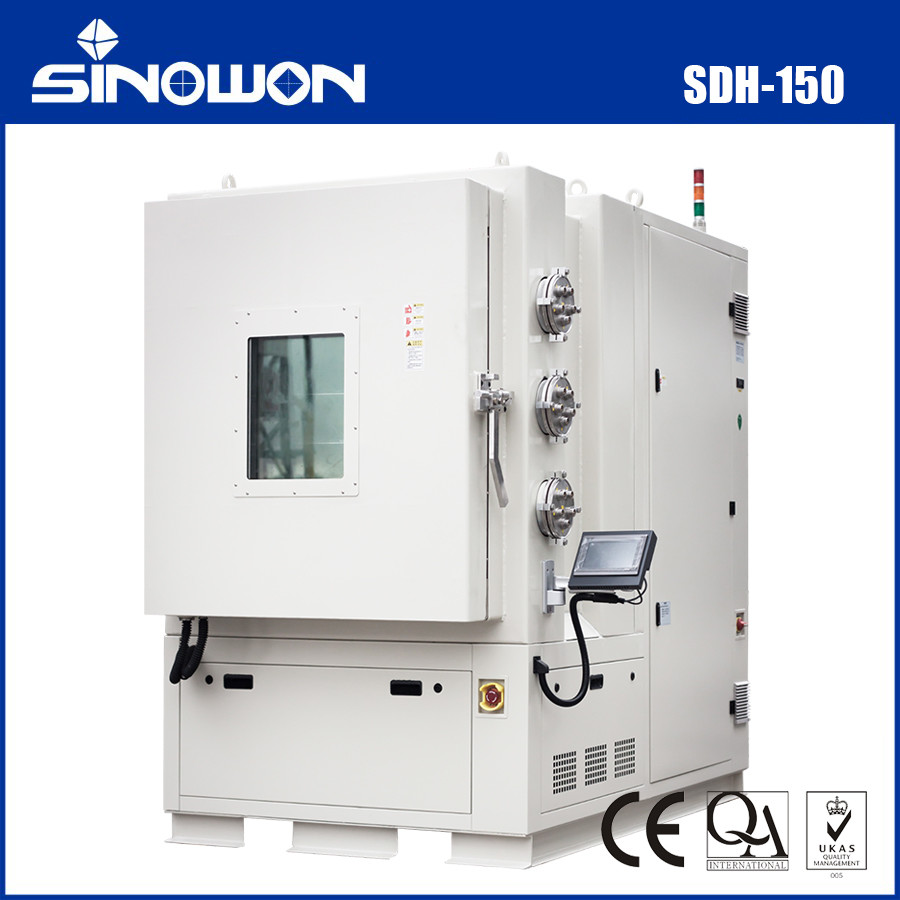

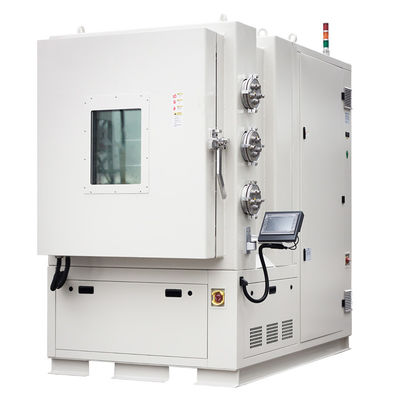

Chambre d'essai en altitude SDH-150
![]()
![]()
Les spécifications:
| 1.Commodité: | ||||||||||||||
|
Commodité Modèle |
Chambre d'essai en altitude Le SDH-150L |
|||||||||||||
| 2.Capacité et dimension | ||||||||||||||
| Volume intérieur nominal | 150 litres | |||||||||||||
|
Dimensions intérieures Dimensions extérieures |
Le nombre d'étoiles à l'intérieur de l'échantillon doit être déterminé en tenant compte de l'échantillon. Pour les véhicules à moteur à commande numérique, la valeur de l'indicateur de freinage doit être égale ou supérieure à: |
|||||||||||||
| 3.Indice de performance | ||||||||||||||
| Conditions environnementales d'essai | Lorsque la température ambiante est de 5 à 35 °C, l'humidité relative est ≤ 85% RH et la température de l'eau de refroidissement est de +25 °C | |||||||||||||
| Méthode de refroidissement | à refroidissement par air | |||||||||||||
| Plage de température |
-40°C +150°C |
|||||||||||||
| Plage de pression | Pression atmosphérique 40 kPa | |||||||||||||
| Taux de hausse et de baisse de température |
Le taux de hausse de température de 20 °C à +85 °C est ≥ 2 °C/min, avec une non-linéarité moyenne tout au long du processus, lorsqu'il est déchargé Le taux de refroidissement de 20 °C à -50 °C est ≥ 1 °C/min, avec une moyenne non linéaire tout au long du processus, lorsqu'il est déchargé |
|||||||||||||
| Fluctuations de température | ≤ ± 0,5°C | |||||||||||||
| Uniformité de température | ≤ 2,0°C | |||||||||||||
| Hauteur équivalente de la pression atmosphérique |
|
|||||||||||||
| Déviation de pression | Le produit doit être soumis à un contrôle de qualité supérieur à celui prévu à l'annexe II. | |||||||||||||
| Taux de récupération accru | Pour les véhicules à moteur à combustion | |||||||||||||
| Exécution des normes d'essais |
GB/T2423.1-2001 Expérience A: méthode d'essai à basse température GB/T2423.2-2001 Expérience B: méthode d'essai à haute température GB/T2423.21-1991 Essai M: méthode d'essai à basse pression Épreuve Z/AM GB/T2423.25: Épreuve complète à basse température/basse pression GB/T2423.26 Épreuve Z/BM:Épreuve complète à haute température/basse pression GJB150.3-1986 Méthode d'essai à haute température GJB150.4-1986 Méthode d'essai à basse température GJB360A Méthode 105:Méthode d'essai à basse pression GJB150.2-86 Essai à basse pression (hauteur) |
|||||||||||||
| Normes d'exécution du projet |
GB/T10589-2008 Conditions techniques pour les chambres d'essai à basse température GB/T11158-2008 Conditions techniques pour les chambres d'essai à haute température GB/T11159-2008 Conditions techniques pour les chambres d'essai à basse pression d'air |
|||||||||||||
| Normes de vérification |
Équipement d'essai de température GB/T5170.10-1996 Équipement d'essai à haute température, basse température et basse pression
|
|||||||||||||
| 4.Configuration structurelle | ||||||||||||||
| 4.1 Boîte de roulement sous pression |
A) Méthode du roulement sous pression: roulement sous pression interne En utilisant une boîte à pression interne en acier inoxydable SUS304 épaissie de haute qualité, la paroi intérieure est lisse et plate tout autour, sans taches et crevasses, facile à nettoyer,et il n'y aura pas d'accumulation d'eau pendant l'utilisation B) Matériau des parois extérieures: plaque d'acier galvanisé double face, traitement de surface par pulvérisation C) Matériau d'isolation des boîtes: fibre de verre en mousse de polyuréthane rigide (épaisseur supérieure à 80 mm) D) Matériau d'isolation des portes: fibre de verre E) Tous les espaces sont soumis à une soudure sans couture TIG (Tungsten Arc Inert Gas Shielded Welding) |
|
||||||||||||
| 4.2 Appareil de mise en équilibre de la pression |
Équipé d'un dispositif manuel automatique de soulagement de la pression
1) Valve à bille manuelle, située sur le côté droit de la boîte (la vitesse d'augmentation de pression dépend de l'ouverture manuelle)
2) Valve de décharge automatique: à l'intérieur de l'unité arrière |
|
||||||||||||
| 4.3 Vérification des essais sous pression | 1 interface d'essai de pression externe (sur le côté droit de la boîte) | |||||||||||||
| 4.4 Porte et fenêtre |
Porte unique, le panneau intérieur est en acier inoxydable, et le panneau extérieur est en tôle d'acier revêtue de pulvérisation. Une fenêtre d'observation en verre isolé avec une capacité de charge élevée et une distribution de chaleur anti-condensation sur la porte. Dispositif de chauffage électrique de secours anti-condensation du cadre de porte |
|||||||||||||
| 4.5 Éclairage | Lampe LED intégrée à la fenêtre | |||||||||||||
| 4.6 Dispositifs de câblage internes et externes | Socket d'aviation scellé sous vide (accessoire facultatif, voir point 10) | |||||||||||||
| 4.7 Panneau de commande |
Contrôleur à écran tactile de type support (sans panneau) |
|||||||||||||
| 4.8 Méthode de déplacement du dispositif | Cet appareil est un pied fixe, s'il vous plaît utiliser un chariot élévateur pour le déplacer | |||||||||||||
| 5Système de circulation de l' air | ||||||||||||||
| 5.1 Mode d'alimentation en air | Méthode de convection forcée, de soufflage vers le haut et de retour vers le bas | |||||||||||||
| 5.2 Appareil d'alimentation en air |
Deux ensembles de ventilateurs à débit axial entraînés par des moteurs asynchrones triphasés
En utilisant un moteur externe et une transmission magnéto-hydrodynamique, les lames de ventilateur tournantes sont entraînées pour remuer l'air et former une convection
A) Moteur asynchrone triphasé entièrement en aluminium, d'au moins 1/2 ch, 370 W
B) Lampe de ventilateur axiale en aluminium: grand diamètre 400 mm |
|||||||||||||
| 5.3 Méthode d'étanchéité de la transmission |
Transmission par fluide magnétique A) Fermeture par fluide magnétique, haute étanchéité au vide de 0,1 Kpa B) Méthode de refroidissement à l'eau, équipée d'une protection spéciale contre la température, fiable et stable |
|||||||||||||
| 5.4 Méthode de contrôle de la mesure de la température |
Méthode de régulation de la température de la balance de circulation de l'air forcé 1) Contrôle de la température principale: Contrôle précis de la température à l'intérieur de la boîte, et la sonde de mesure de la température adopte une résistance en platine blindée de haute précision de niveau A 2) Contrôleur de température indépendant de protection contre les surchauffeurs de studio: la sonde de température est installée à l'intérieur du studio et la limite supérieure peut être réglée.le contacteur est entraîné pour débrancher l'alimentation du tube chauffant 3) Protection contre les surchauffeurs de la chambre du tube de chauffage: régulateur de température indépendant, sonde de température installée dans la chambre du tube de chauffage, limite supérieure réglable, Activer le contacteur pour débrancher l'alimentation du tube de chauffage pendant l'action de protection, afin d'éviter que le ventilateur ne s'arrête en cas de conditions anormales "Brûlure à sec" à long terme des tubes de chauffage |
|
||||||||||||
| 6Système de vide | ||||||||||||||
| 6.1 Méthode de régulation de la pression | Adoption de la méthode de l'équilibre dynamique de la pression. This method refers to controlling the output of the vacuum electromagnetic baffle valve through PID automatic calculation output based on the set pressure point under continuous operation of the vacuum system, en ajustant la quantité d'admission d'air et en atteignant finalement un équilibre dynamique | |||||||||||||
| 6.2 pompe à vide |
Pompes à vide à palette rotative à joints d'huile à un seul étage refroidie à l'air A) Le filtre de brume d'huile intégré de haute qualité résout efficacement l'injection de carburant et la fumée, prolongeant ainsi la durée de vie du produit. B) L'élément d'étanchéité est fabriqué en caoutchouc fluoré, ce qui assure une résistance à la corrosion et résout le problème des fuites d'huile. C) Conception d'une ville gazière en plusieurs étapes pour répondre aux exigences de vide et aux capacités de traitement de la vapeur de différents clients. D) Centre d'usinage horizontal japonais Mori Seiji L'usinage de haute précision assure une grande fiabilité des produits. E) La pompe et le moteur sont conçus dans leur ensemble, plus légers et plus petits |
|||||||||||||
| 6.3 Valve à bille électrique de régulation proportionnelle | Contrôlé par le signal de sortie PID du contrôleur, réglant proportionnellement la taille de l'ouverture du diamètre d'aspiration, et réglant de haute précision le degré de vide à l'intérieur de la boîte | |||||||||||||
| 6.4 Principaux composants des conduites sous vide |
Les composants de la vanne à vide sont tous faits de produits nationaux de haute qualité dans le système A) Tous les tuyaux en acier inoxydable B) Connexions et accessoires extérieurs KF en acier inoxydable standard C) Tuyau flexible ondulé sous vide en acier inoxydable KF |
|
||||||||||||
| 6.5 Capteur de pression | Noyau de silicium diffusé importé | |||||||||||||
| 7Système de réfrigération | ||||||||||||||
| 7.1 Méthode de réfrigération | Méthode de réfrigération par compression mécanique (refroidissement à l'eau) | |||||||||||||
| 7.2 Technologie de réfrigération à économie d'énergie |
Méthode d'équilibrage de la température: adoption de la technologie d'équilibrage statique, à savoir la méthode d'équilibrage du "processus de refroidissement sans chauffage" et du "processus de chauffage sans refroidissement",Il est différent de la technologie traditionnelle d'équilibre dynamique de "équilibre dynamique froid et chaud" de la réfrigération à haute puissance contre le chauffage à haute puissance Technique, c'est-à-dire lorsque le compresseur doit être allumé (le contrôleur central détermine automatiquement si le compresseur doit être allumé en fonction des conditions de travail) Le contrôleur central régle le débit du réfrigérant en fonction de différents points de température pour contrôler la capacité de refroidissement,s'assurer que l'équipement fonctionne en tout temps dans un état de consommation d'énergie relativement faible Méthode d'équilibrage de la température: adoption de la technologie d'équilibrage statique, à savoir la méthode d'équilibrage du "processus de refroidissement sans chauffage" et du "processus de chauffage sans refroidissement",Il est différent de la technologie traditionnelle d'équilibre dynamique de "équilibre dynamique froid et chaud" de la réfrigération à haute puissance contre le chauffage à haute puissance Technique, c'est-à-dire lorsque le compresseur doit être allumé (le contrôleur central détermine automatiquement si le compresseur doit être allumé en fonction des conditions de travail) Le contrôleur central régle le débit du réfrigérant en fonction de différents points de température pour contrôler la capacité de refroidissement,s'assurer que l'équipement fonctionne en tout temps dans un état de consommation d'énergie relativement faible |
|||||||||||||
| 7.3 Compresseur de réfrigération | Deux compresseurs à étanchéité Tecumseh | |||||||||||||
| 7.4 Évaporateur | Échangeur de chaleur en cuivre-aluminium à pellicule hydrophile à nageoires | |||||||||||||
| 7.5 Condensateur | Échangeur de chaleur refroidi à l'eau à coque et à tube | |||||||||||||
| 7.6 Dispositif d'étranglement | Valve de dilatation régulée par impulsion | |||||||||||||
| 7.7 Réfrigérant | R404A/R23 ((L'indice de dépérissement de la couche d'ozone est égal à 0) | |||||||||||||
| 7.8 Technologie de soudage | Adoption de tuyaux en cuivre sans oxygène de haute qualité, soudage rempli d'azote et processus de prévention des fuites et de haute pression pour assurer la qualité du soudage | |||||||||||||
| 8.Contrôleur | ||||||||||||||
| 8.1 Composition du contrôleur | Écran tactile résistif de haute précision + module de régulation de température Q1-TESR | |||||||||||||
| 8.2 Affichage | Écran LCD TFT à couleur réelle de 7 pouces (résolution 800 * 480) | |||||||||||||
| 8.3 Entrée | 2 ensembles d'entrées, supportant une boule sèche PT100 et un émetteur de pression | |||||||||||||
| 8.4 Résolution | Température 0,1 °C; pression 0,1 KPA | |||||||||||||
| 8.5 Capacité | 50 séries de programmes * 50 segments (pouvant être en boucle 999 fois chacun), le nombre de segments requis pour chaque série de programmes peut être divisé arbitrairement,et chaque ensemble de programmes peut être librement connecté les uns aux autres (jusqu'à 20 étapes de connexion) | |||||||||||||
| 8.6 Mode de fonctionnement | Mode de fonctionnement à valeur fixe/programme | |||||||||||||
| 8.7 Sortie | PID+SSR/SCR sortie synchrone bidirectionnelle automatique vers l'avant et vers l'arrière | |||||||||||||
| 8.8 Fonction logicielle |
1 ensemble de logiciels de contrôle de programmation, dont les principales fonctions sont les suivantes: 1. courbe de température et d'humidité: Enregistrement sans papier: équipé d'un programme d'enregistrement intégré, la mémoire du contrôleur peut stocker des données pendant 24 heures et fonctionner pendant 300 jours Peut facilement générer automatiquement des fichiers de courbe de température et d'humidité et les convertir en tableaux XLS; 2Une interface parfaite.
Port USB externe: peut être directement connecté à l'imprimante, permettant d'imprimer des données locales en ligne,
Il est facile d'exporter des courbes historiques et d'autres données à l'aide d'un port USB et d'une clé USB.
Interface réseau standard LAN externe: sans avoir besoin d'une configuration de serveur dédié, il peut être facilement connecté au réseau local informatique de l'entreprise.Un maximum de 16 appareils peuvent être connectés et surveillés, ce qui le rend pratique et rapide. équipés d'interfaces de communication standard RS-485 ou RS232, it can be controlled and managed online with computers Equipped with all Chinese upper computer software and providing communication protocols The upper computer acquisition program is written by the user, qui comprend des protocoles pour les signaux d'ouverture de la température, divers signaux d'alarme et de protection et les signaux d'état de défaillance/arrêt de la boîte d'essai,afin de télécharger la température de la boîte de température en temps réel dans le système de surveillance informatique supérieur. En même temps, un système de défaut et d'alarme anormale nœud numérique est fourni. Le système de surveillance de l'ordinateur supérieur doit recueillir les signaux de défaut/arrêt de la boîte de test,afin d'obtenir un arrêt synchrone de l'alimentation entre l'échantillon et la boîte de température et d'humidité par le contrôleur principal 3. La surveillance en temps réel peut réaliser: la surveillance simultanée de l'état de fonctionnement de 1-16 contrôleurs, tels que la surveillance des données en temps réel des contrôleurs, l'état du point de signal, l'état de sortie réel,et ainsi de suite Prise en charge du diagnostic de défaut à distance (externe): Les techniciens peuvent quitter les ports via le réseau avec l'aide des clients, ouvrir le navigateur IE, entrer l'adresse IP du contrôleur,et entrez dans l'interface de connexion pour sélectionner les opérations ou la surveillance pour le diagnostic 4Contrôle du temps Deux ensembles d'interfaces de commande de sortie de synchronisation, couplées à des modes de commande de 10 temps, peuvent fournir une sortie de signal de commutateur selon les paramètres du programme.et l'alimentation d'essai à l'intérieur de la boîte doit être connectée séparément et équipée d'un système d'alimentation dédié 5. Affichage de défaut 16 ensembles de sorties d'alarme de défaillance, avec des instructions faciles à utiliser en chinois et en anglais pour la cause et les méthodes de dépannage |
|||||||||||||
| 9.Autres systèmes de circuits | ||||||||||||||
|
9.1 Indication de l'état du dispositif |
Lampes standard à trois couleurs | |||||||||||||
| 9.2 Le chauffe-eau |
Chauffe-eau à nageoires en alliage de nickel et de chrome Mode de commande du chauffage: modulation sans contact de la largeur d'impulsion de cycle égal, SSR (réleau à l'état solide) |
|||||||||||||
| 9.3 Armoire de distribution électrique |
L'armoire électrique indépendante et scellée, à l'épreuve de la poussière, prolonge la durée de vie des appareils électriques Niveau de protection IP54 |
|||||||||||||
| 10. accessoire | ||||||||||||||
| 10.1 configuration standard |
1. porte-échantillons de type 2 2Le câble électrique à 5 mètres. 3. L' état de trois couleurs de type 1 |
|||||||||||||
| 10.2 Facultatif |
1. Récipient d'échantillonnage (peut être ajouté) 2. échantillon de prise de câblage aéronautique (facultatif) |
|||||||||||||
| 10.3 Documents d'expédition et de réception |
1. manuel d'utilisation et manuel d'entretien 2. Certificat de conformité 3- dessins relatifs à l'équipement (diagrammes de circuits, etc.)
4. Système de contrôle logiciel PC 5Cet équipement a été inspecté par le centre d'inspection de qualité de notre société avant de quitter l'usine, et un rapport d'inspection avec une période de validité d'un an a été émis |
|||||||||||||
| 11Condition de fonctionnement | ||||||||||||||
| 11.1 Condition ambiante |
1Température ambiante: 5 °C à 35 °C; 2Humidité relative: pas plus de 85% RH 3. pression atmosphérique: 80 à 106 kPa 4Un sol plat et exempt de vibrations 5. Choisissez des endroits bien ventilés sans lumière directe du soleil ou d'autres sources de chaleur; 6. pas de fort flux d'air autour: lorsque l'air environnant doit être forcé à circuler, le flux d'air ne doit pas souffler directement sur la boîte; 7Il n' y a pas d' influence de champ électromagnétique autour; 8Il n'y a pas de forte concentration de poussière ou de substances corrosives dans les environs. |
|||||||||||||
| 12. alimentation électrique et eau de refroidissement | ||||||||||||||
| 12.1 Spécification de la puissance: type à 5 fils |
1. Connectez l'alimentation à un courant alternatif triphasé de 380 V (± 10%) + fil neutre + fil de terre protecteur, avec une résistance de mise à la terre ≤ 4 Ω; 2Fréquence de puissance: 50 ± 0,5 Hz 3- Commutateur d'alimentation: 3P 40 A (disjoncteur moulé) |
|||||||||||||
| 12.2 Puissance |
Le pouvoir:12Le nombre de sièges Courant de fonctionnement maximal:15 A |
|||||||||||||
| 12.3 Système d'eau de refroidissement |
1Il est recommandé de choisir une tour d'eau de refroidissement: 2Taille du tuyau d'eau: 1 pouce, avec une longueur de pose inférieure à 10 m. 3Pression de l'eau: 0,1 à 0,3 MPa 4Volume d'eau en circulation: environ 130 litres par minute 5Le pipeline de la tour d'eau et l'ingénierie de l'installation doivent être indiqués séparément et l'acheteur doit fournir des informations pertinentes sur le site. |
|||||||||||||
| 12.4 Poids de l'équipement | Approximativement 1500 kg | |||||||||||||
| 13. Service après-vente | ||||||||||||||
| 13.1 Critères d'acceptation |
Conçu et fabriqué conformément aux normes nationales GB/T10586-2006 et GB/T10592-1989. *Les normes d'étalonnage sont conformes à GB/T5170.2-2008 et GB/T5170.5-2008 Remarque: l'uniformité de température de GB/T5170.5-2008 se réfère à l'état de non-charge |
|||||||||||||
