Testeur de dureté par ultrasons de précision

I. Test Spécimens et Rxigences :

Pièce : Rouleau de pièce polaire de batterie à énergie nouvelle (Fig. 1).

Diamètre du produit : 800 mm

Épaisseur du chromage : placage 200 µm

Rugosité : Ra 0,006 µm

Faux-rond circulaire : 2 µm

Exigences de mesure : Mesurer la dureté du chrome du rouleau de pièce polaire de la batterie

Instrument utilisé : Testeur de dureté de rouleau SU-300M

Fig. 1. Rouleaux de pièces polaires de batterie

II. Défis rencontrés par les clients :

1. Testeur de dureté Rockwell, testeur de dureté Brinell, testeur de dureté Vickers, le produit est trop grand pour être mesuré directement. Il est nécessaire de mesurer le produit après la coupe, ce qui est inefficace, et le produit ne peut être mis au rebut qu'après la détection. En pratique, cette méthode de test ne convient pas à l'inspection par lots.

2. Le testeur de dureté Leeb portable utilise le principe d'impact Leeb pour mesurer la dureté du produit, ce qui a des exigences élevées pour la taille et le poids de la pièce mesurée, et ne peut mesurer que des pièces de grande et moyenne taille (exigence théorique de 5 kg). Il ne peut pas mesurer les pièces de forme spéciale, les petites pièces, les pièces minces (y compris le placage électrolytique, le revêtement par pulvérisation, la couche de nitrure, etc.). Par conséquent, il n'est pas possible de tester la dureté du chrome des rouleaux avec la dureté Leeb.

Le responsable qualité du client était confronté au défi de manquer d'équipement de test pour contrôler la dureté du chrome des rouleaux et souhaitait trouver une solution de mesure de la dureté efficace et non destructive.

III. Solutions :

Sur la base des défis actuels du client, nous avons décidé d'utiliser un testeur de dureté ultrasonique pour mesurer l'éprouvette.

Le temps de mesure unique du testeur de dureté ultrasonique est d'environ 4 secondes/fois, ce qui est plus de 17 fois supérieur à l'efficacité de mesure du testeur de dureté Rockwell de bureau et plus de 40 fois supérieur à l'efficacité de mesure du testeur de dureté Vickers de bureau.

Le diamètre de l'empreinte après la mesure par le testeur de dureté ultrasonique est de 0,026 mm. Le diamètre de l'empreinte après la mesure par le testeur de dureté Rockwell est de 0,484 mm (voir la figure 2 pour l'empreinte). Après la mesure avec le testeur de dureté ultrasonique, cela n'affectera pas l'assemblage et l'utilisation ultérieurs de l'utilisateur.

Le testeur de dureté ultrasonique de Sinowon Precision adopte une petite force de test de charge, qui peut mesurer la dureté du chrome du rouleau de pièce polaire de la batterie par lots sans endommager la pièce après l'étalonnage, de manière à garantir efficacement la qualité de production du produit.

Figure 2. Utilisation du microscope haute définition VM-500 de Sinowon pour amplifier 412 fois afin d'observer la comparaison de l'empreinte de mesure de la dureté ultrasonique et du diamètre de l'empreinte de mesure de la dureté Rockwell

IV. Test Résultats.

Statistiques et analyse des données mesurées par le testeur de dureté ultrasonique sur des échantillons de rouleaux.

Remarque : Les valeurs marquées en rouge sont les valeurs maximales et minimales du même spécimen mesurées 6 fois.

Le temps de test est d'environ 4 secondes, voir la vidéo de test pour plus de détails.

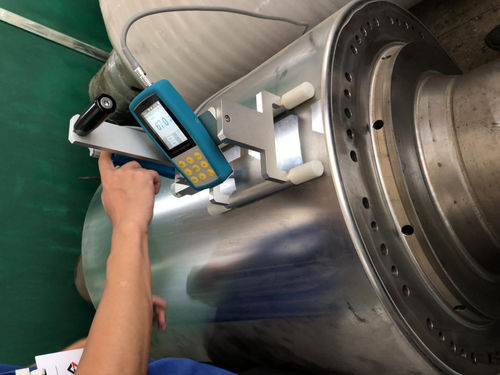

V. Test Images

VI. Test Conclusions :

Grâce à l'analyse des données ci-dessus, les conclusions suivantes sont tirées :

Le testeur de dureté ultrasonique est simple à utiliser, a une grande stabilité et n'a besoin que de préparer un échantillon de traitement de surface du même matériau que le produit testé, ce qui peut permettre une mesure précise de la dureté.

Le testeur de dureté ultrasonique présente les avantages d'une vitesse rapide, d'une portabilité, d'une haute précision, etc., ce qui peut résoudre de nombreuses pièces irrégulières, de grandes pièces et des pièces qui ne peuvent pas être testées par un testeur de dureté de bureau. Il peut être utilisé pour l'inspection de la dureté sur site de grandes quantités de pièces finies, et il n'est pas nécessaire de s'inquiéter du problème de la mise au rebut du produit après le test de dureté.

Le testeur de dureté ultrasonique utilise une petite force de test de charge pour mesurer des pièces plus minces que le testeur de dureté Leeb ne peut pas mesurer, telles que les tôles minces, les tubes à parois minces, les couches de placage électrolytique, les revêtements par pulvérisation, les surfaces de nitruration, les surfaces cémentées et autres duretés de surface. Aucune empreinte visible n'est laissée sur la surface de la pièce après le test. Par conséquent, il est idéal pour les utilisateurs haut de gamme qui n'exigent aucun dommage à la surface du produit et peuvent effectuer une mesure de la dureté sans endommager le produit fini.

Avec le logiciel de traitement de données SPC, il prend en charge les données en ligne et les données historiques pour recevoir des statistiques, des données de mesure visualisées, un affichage d'icônes intuitif, peut définir des limites supérieures et inférieures, mettre en évidence les anomalies, prendre en charge l'enregistrement et l'exportation de rapports, et les données de test peuvent être tracées.

Le testeur de dureté ultrasonique de la série SU-300 de Sinowon Precision fournit une solution efficace de test de dureté sur site pour la production industrielle moderne. Tout en améliorant le contrôle qualité de l'entreprise, il réduit la perte de l'entreprise et augmente le bénéfice de l'entreprise.

Les paramètres suivants peuvent être mesurés par le [testeur de dureté ultrasonique motorisé SU-300M avec support spécial pour rouleaux à sonde motorisée] :

1. Évaluation de la qualité des matériaux : la mesure de la dureté peut aider à évaluer la qualité des matériaux des rouleaux. Une dureté élevée indique généralement que le matériau est plus dur, avec une meilleure résistance à l'usure et une meilleure durabilité.

2. Évaluation des performances des rouleaux : En mesurant la dureté du rouleau, ses caractéristiques de performance peuvent être évaluées, telles que sa capacité à résister à une pression élevée et à de lourdes charges. Plus la dureté est élevée, plus le rouleau est généralement capable de résister à des pressions et des charges plus importantes.

3. Inspection de la qualité du chromage : Le chromage est un revêtement protecteur couramment utilisé, qui peut offrir une résistance à l'usure et à la corrosion sur la surface du rouleau. En mesurant la dureté du chromage, sa qualité et son épaisseur peuvent être évaluées pour s'assurer qu'il possède des propriétés protectrices adéquates.

4. Contrôle qualité : La mesure de la dureté est une partie importante du contrôle qualité, qui peut être utilisée pour garantir la cohérence et la normalisation dans le processus de fabrication des rouleaux. En mesurant régulièrement la dureté, tous les rouleaux non conformes peuvent être détectés et des mesures appropriées peuvent être prises pour les réparer ou les remplacer.
