Testeur de dureté ultrasonique de précision Solutions de mesure de tubes en acier inoxydable

Testeur de dureté ultrasonique de précision Solutions de mesure de tubes en acier inoxydable

I. ÉpreuveSles spécimens etRLes équilibres:

Partie de travail: tube en acier inoxydable (fig. 1).

Diamètre du produit: 10-20 mm

Exigence de dureté de mesure 130 à 220 HV

Exigences d'essais: inspection complète en ligne

Instrument utilisé: testeur de dureté par ultrasons SU-400M (sonde 3N motorisée)

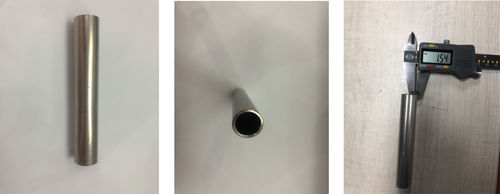

Figure 1. Dessin physique du spécimen

II. ActuelPIl est là.Ples pommades:

1Le testeur de dureté Rockwell, le testeur de dureté Brinell, le testeur de dureté Vickers, faible efficacité de mesure.

2Le testeur de dureté portable Leeb utilise le principe de l'impact Leeb pour mesurer la dureté du produit, qui impose des exigences élevées pour la taille et le poids de la pièce à mesurer,et ne peut mesurer que des pièces de taille moyenne et grande (exigence théorique de 5 kg)Il ne peut pas mesurer les pièces de forme spéciale, les petites pièces, les pièces minces (y compris les galvanoplasties, les revêtements par pulvérisation, les couches de nitrure, etc.).il n'est pas possible de tester la dureté du chrome des rouleaux avec la dureté de Leeb..

Le testeur de dureté ultrasonique de Sinowon Precision adopte une force de test de charge faible,qui peut effectuer une inspection complète non destructive de la dureté des tuyaux en acier inoxydable sans endommager la pièce après étalonnage, assurant efficacement la qualité de production des produits.

Les clients voulaient également trouver une méthode de mesure de dureté efficace et non destructive pour une mesure et un dépistage rapides.

III. Solution:

Sur la base des points de douleur actuels, nous avons décidé d'utiliser un testeur de dureté ultrasonique pour mesurer l'échantillon.

Comme le temps d'une seule mesure du testeur de dureté ultrasonique est d'environ 6 secondes/temps, l'efficacité est augmentée de 17 fois par rapport au testeur de dureté Rockwell de bureau.Et le diamètre d'indentation après mesure par testeur de dureté ultrasonique est de 0.026 mm, et le diamètre d'indentation après mesure par le testeur de dureté Rockwell est de 0,484 mm (voir figure 2 pour l'indentation).il n'affecte pas l'assemblage et l'utilisation ultérieurs de l'utilisateur.

Figure 2.Utilisation du microscope haute définition Sinowon VM-500 pour agrandir 412 fois pour observer la comparaison de l'indentation de mesure de dureté ultrasonique et du diamètre d'indentation de mesure de dureté Rockwell

IV. Comparaison deTestRLes résultatsMrésistance à la corrosionTester etVousIltra-sonoreH estl' ardenceTJe suis Esther.

Testeur de dureté Micro Vickers (force d'essai 300 gf)

Testeur de dureté par ultrasons SU-400M(force d'essai 300 gf)

Note: Les valeurs marquées en rouge sont les valeurs maximale et minimale d'un même échantillon mesuré 5 fois.

Figure de mesure sur le terrain du testeur de dureté Micro Vickers:

Images de mesure sur le terrain du testeur de dureté par ultrasons:

V. Conclusion de l'essai

À partir de l'analyse des données ci-dessus, les conclusions suivantes sont tirées:

Les testeurs de dureté par ultrasons sont simples à utiliser et très fiables, ce qui permet des mesures de dureté précises.

Le testeur de dureté ultrasonique présente les caractéristiques de portabilité, de haute efficacité, de haute précision et de non-destructibilité.Il peut résoudre de nombreux problèmes de dureté de la pièce qui ne peuvent pas être testés par le testeur de dureté de bureau et de Leeb, et fournit une méthode efficace d'essai de dureté sur site pour la production industrielle moderne.

L'utilisation d'un testeur de dureté par ultrasons améliore non seulement le contrôle de la qualité de l'entreprise, mais réduit également les pertes de l'entreprise et augmente les bénéfices de l'entreprise.
