Testeur de dureté par ultrasons de précision

Testeur de dureté par ultrasons de précision

I. Éprouvettes et exigences:

Exemplaires: boule en acier (figure 1)

Matériau: acier

Taille de bille en acier: 11 mm

Exigences: la dureté du produit à billes d'acier doit être testée.

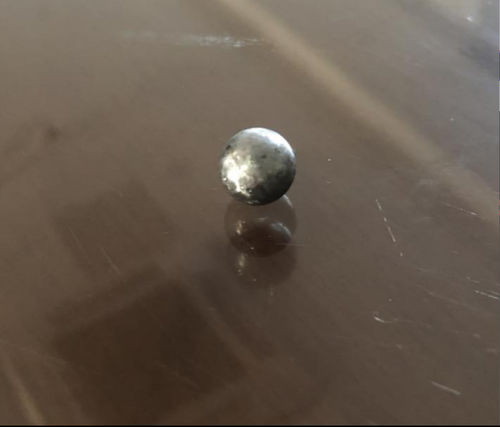

Fig.1 Dessin physique du spécimen

II. Les défisFacé parCLes liens:

Le corps du testeur de dureté Rockwell de bureau traditionnel est relativement lourd, généralement utilisé pour la mesure en laboratoire, l'indentation est grande après mesure,et la boule d'acier ne peut plus être utilisée pour les marchandises, et ne peut être mis au rebut, il ne convient donc qu'à l'échantillonnage aléatoire de l'essai de dureté destructrice et n'est pas adapté aux utilisateurs pour effectuer une inspection à grande échelle de la dureté des pièces sur le chantier.

Le testeur de dureté Vickers est exigeant pour l'opérateur, peu efficace et ne convient pas aux clients pour inspecter des produits à volume élevé.

Le testeur de dureté portable Leeb utilise le principe d'impact de Leeb pour mesurer la dureté du produit, qui impose des exigences élevées pour la taille et le poids de la pièce à usiner mesurée,et ne peut mesurer que des pièces de taille moyenne et grande (exigence théorique de 5 kg)Il ne peut pas mesurer les pièces de forme spéciale, les petites pièces, les pièces minces (y compris les galvanoplasties, les revêtements par pulvérisation, les couches de nitrure, etc.).il ne peut pas mesurer la dureté des billes d'acier avec un testeur de dureté Leeb.

Le responsable de la qualité du client était confronté au défi du manque d'équipement d'essai pour vérifier pleinement la dureté des pièces et voulait trouver unsolution de mesure de dureté non destructive.

III. Solution:

Sur la base des défis actuels du client, nous avons décidé d'utiliser un testeur de dureté ultrasonique pour mesurer les échantillons.

Le temps de mesure unique du testeur de dureté ultrasonique est d'environ 4 secondes/temps, which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

Le diamètre d'indentation après mesure par le testeur de dureté ultrasonique est de 0,026 mm. Le diamètre d'indentation après mesure par le testeur de dureté Rockwell est de 0.484 mm (voir la figure 2 pour les indentations). Après mesure avec le testeur de dureté ultrasonique, il n'affectera pas l'assemblage et l'utilisation ultérieurs de l'utilisateur.

Le testeur de dureté par ultrasons de Sinowon Precision adopte une force de test de charge faible,qui peut mesurer la dureté du chrome du rouleau de la pile en lots sans endommager la pièce après étalonnage, afin d'assurer efficacement la qualité de production du produit.

Figure 2.Utilisation du microscope haute définition Sinowon VM-500 pour agrandir 412 fois pour observer la comparaison de l'indentation de mesure de dureté ultrasonique et du diamètre d'indentation de mesure de dureté Rockwell

IV. Résultats des essais:

Nous avons testé les valeurs de dureté des échantillons en utilisant respectivement le testeur de dureté micro, le testeur de dureté Rockwell et le testeur de dureté ultrasonique.

V. ÉpreuveConclusions:

À partir de l'analyse des données ci-dessus, les conclusions suivantes sont tirées:

Le testeur de dureté ultrasonique SU-300 peut vérifier complètement la dureté des spécimens de billes d'acier et détecter rapidement les produits qui ne répondent pas à la norme de dureté.

Le testeur de dureté ultrasonique présente les avantages d'une vitesse élevée, d'une portabilité et d'une grande précision.et pièces qui ne peuvent pas être testées par un testeur de dureté BenchtopIl peut être utilisé pour l'inspection de dureté sur place de grandes quantités de pièces finies, et il n'y a pas besoin de s'inquiéter du problème de la mise au rebut du produit après les tests de dureté.

Le testeur de dureté ultrasonique utilise une petite force d'essai de charge pour mesurer des pièces plus minces que le testeur de dureté Leeb ne peut pas mesurer, telles que des plaques minces, des tuyaux à parois minces, des couches de galvanoplastie,revêtements par pulvérisationIl n'y a pas d'indentation visible sur la surface de la pièce après l'essai.il est idéal pour les utilisateurs haut de gamme qui ne nécessitent aucun dommage à la surface du produit, et peut effectuer des mesures de dureté sans endommager le produit fini.

Avec un logiciel de traitement de données SPC, il prend en charge les données en ligne et les données historiques pour recevoir des statistiques, des données de mesure visualisées, un affichage intuitif des icônes, peut définir des limites supérieures et inférieures,mettre en évidence les anomalies, des rapports d'économie et d'exportation sont pris en charge et les données d'essai peuvent être retracées.

Le testeur de dureté par ultrasons de la série Sinowon Precision SU-300 fournit une solution efficace de test de dureté sur site pour la production industrielle moderne.Tout en améliorant le contrôle qualité de l'entreprise, elle réduit les pertes de l'entreprise et augmente ses bénéfices.
