Name: Machine de mesure de vision de commande numérique par ordinateur de haute précision
Brand: Hoyamo and Sinowon Inc
SKU: Le numéro de série IMS-3020
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Code #: 521 à 120G

Bateau de travail en marbre: (458*358) mm

Table de travail en verre: (356*248) mm

Voyage sur l'axe X/Y: (300*200) mm

Voyage par axe Z: Parcours effectif 200 mm

Résolution X/Y/Z: 0.5m

Piédestal et montants: Granit de haute précision

XY axes Précision de mesure: ≤2,5+L/200 ((um)

Précision de mesure Zais: ≤ 5+L/200 ((um)

Réglage de l'exactitude: 2um

Logiciel de mesure: iMesure

Dimension (WxDxH): (838*667*1000) mm

Poids net: 185 kg

Mettre en évidence:

Machine de mesure de la vision CNC manuelle

Machine de mesure de vision de commande numérique par ordinateur de haute précision

Informations de base

Lieu d'origine: Jiangmen, Chine

Nom de marque: SINOWON

Certification: CE/ROHS

Numéro de modèle: Le numéro de série IMS-3020

Documents: D4 Sinowon iVision Series H...a1.pdf

Conditions de paiement et expédition

Détails d'emballage: Pâte contreplaquée

Délai de livraison: 15 jours ouvrables

Capacité d'approvisionnement: 100 ensembles par mois

Galerie

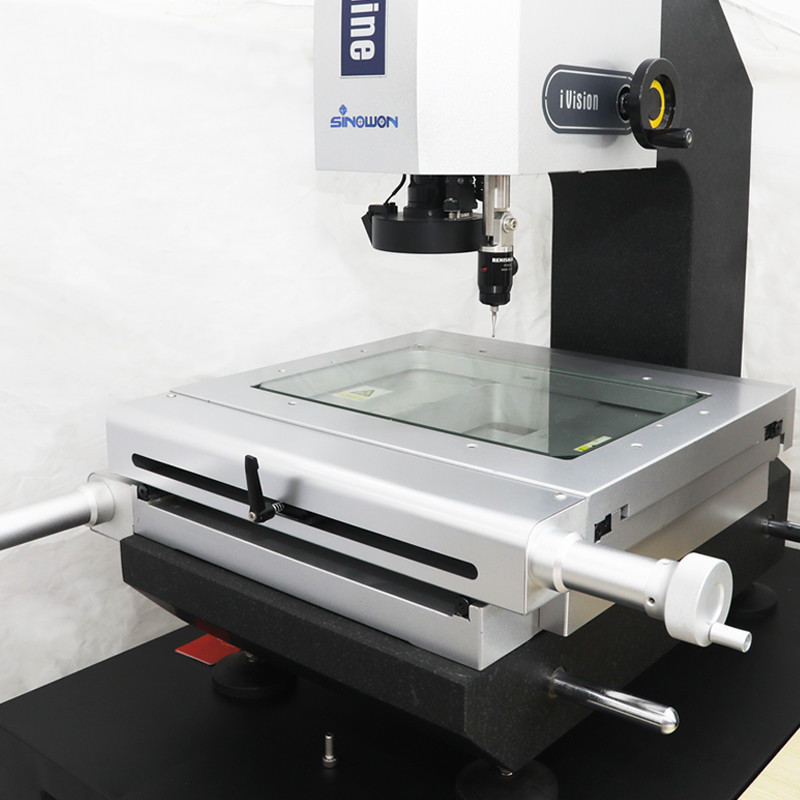

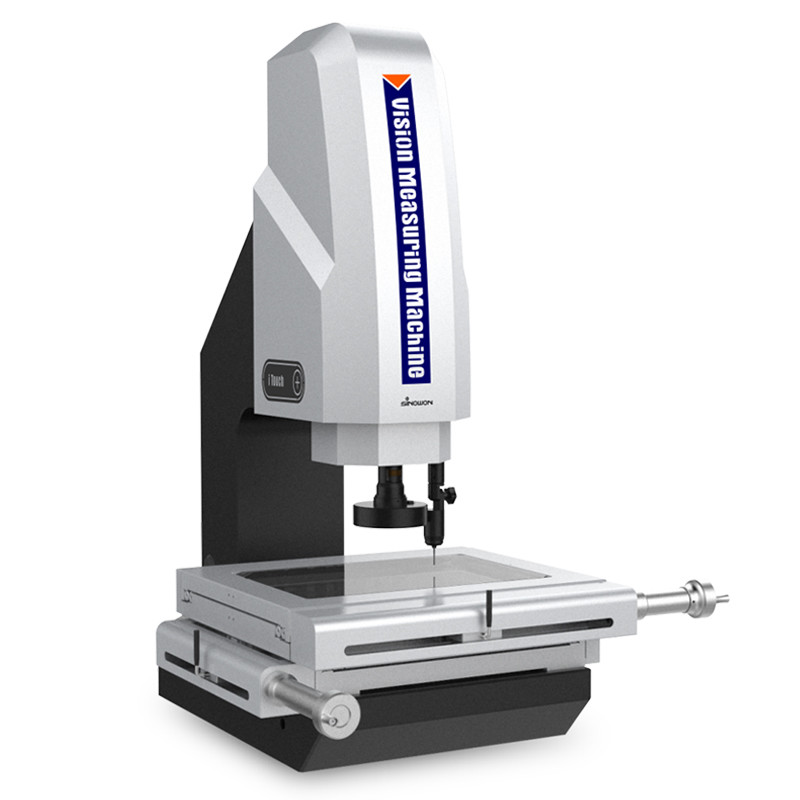

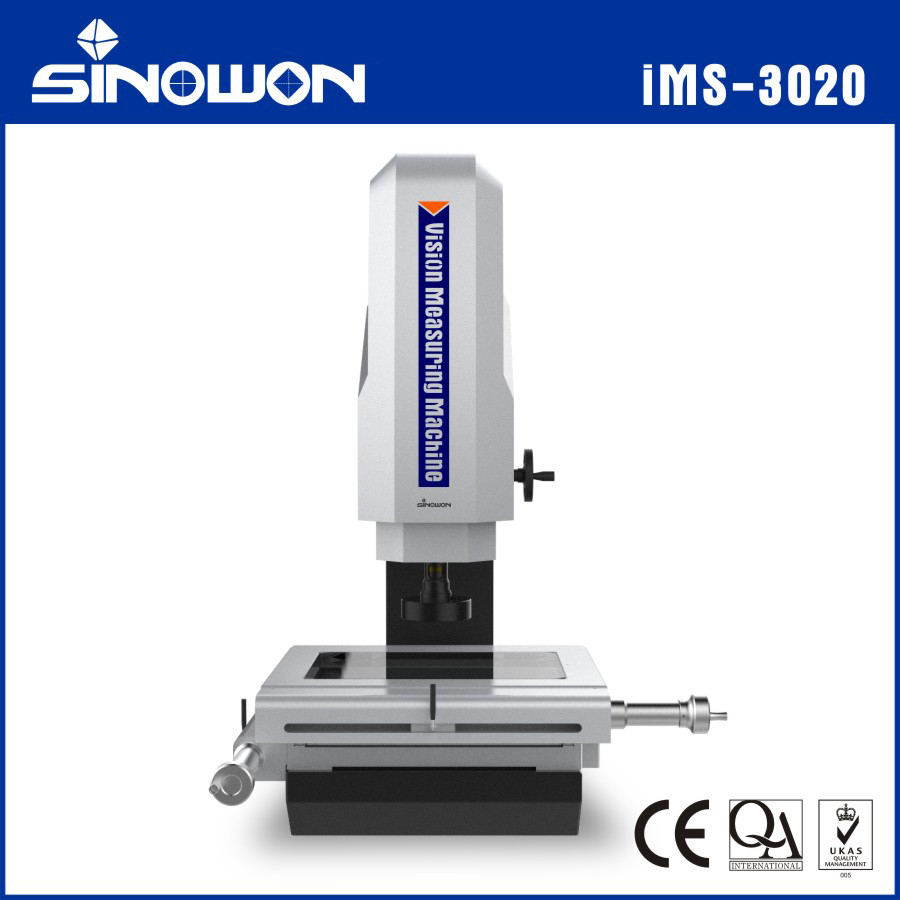

Machine de mesure de vision de commande numérique par ordinateur de haute précision

Description de produit

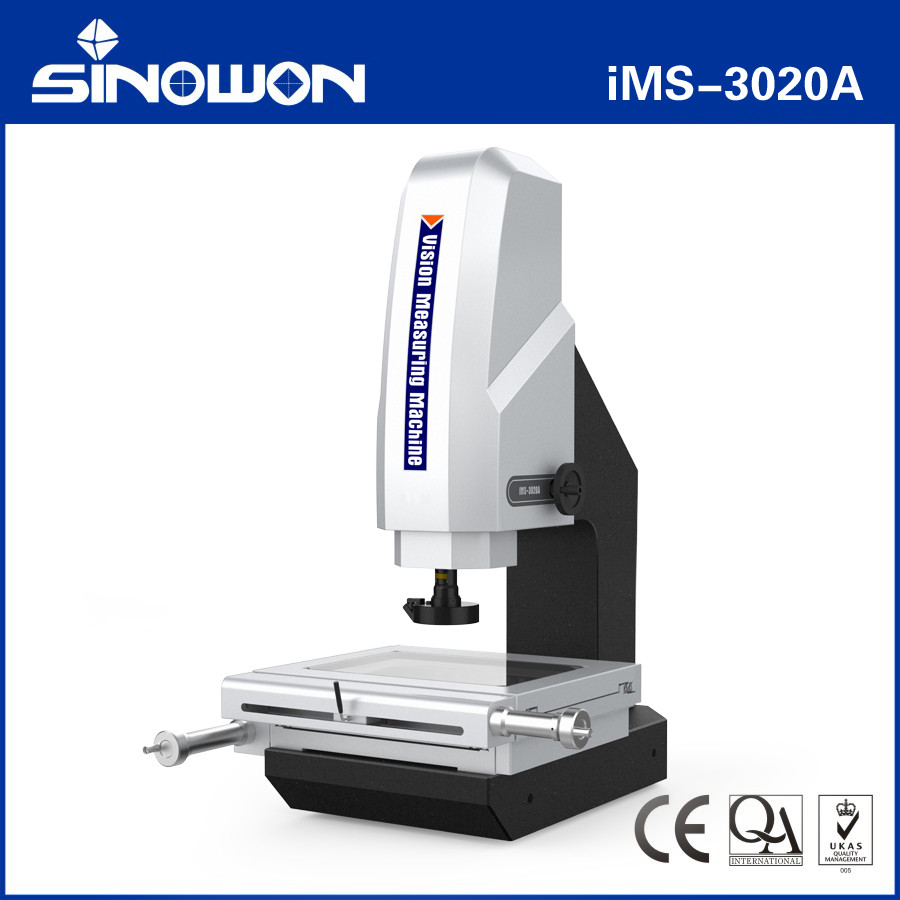

HautP.décisionM.V annueljeMachine de mesure de sion iVision Série IMS-3020

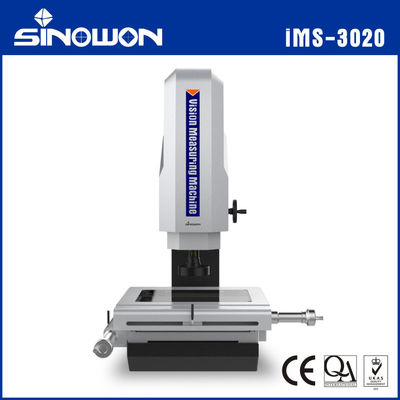

Machine de mesure de vision de commande numérique par ordinateur de haute précision 0

Machine de mesure visuelleCaractéristique du produit :

Adoptez une base et une colonne en granit de haute précision pour assurer la stabilité et la précision de la machine ;
Adoptez une tige polie sans dents de haute précision et un dispositif de verrouillage à déplacement rapide pour garantir que l'erreur de retour de la table est inférieure à 2 um ;
Adoptez une règle optique d'instrument de haute précision et une table de travail de précision pour garantir que la précision de la machine est inférieure à ≤ 2,5 + L/200 um ;
Adoptez un objectif zoom haute définition et un appareil photo numérique couleur haute résolution pour garantir une qualité d'image claire sans distorsion ;
Grâce à l'éclairage froid LED à 4 anneaux et 8 zones de surface contrôlé par programme et à l'éclairage parallèle LED Contour ainsi qu'à un module de réglage intelligent de la lumière intégré, la luminosité de la zone de la lumière dans les 4 anneaux à 8 zones peut être librement contrôlée. ;
Le logiciel de mesure iMeasuring Vision améliore le contrôle qualité à un nouveau niveau ;
Une sonde de contact en option et un logiciel de mesure tridimensionnelle peuvent être utilisés pour mettre à niveau la machine vers une machine de mesure tridimensionnelle à contact ;
Il peut être mis à niveau pour installer un module de fonction de mise au point automatique afin d'obtenir une mesure semi-automatique précise.

Machine de mesure visuelleTechnique Sspécifications:

Marchandise	Machine de mesure de vision manuelle de haute précision, série iVision
Modèle	IMS-2010	IMS-2515	IMS-3020	IMS-4030	IMS-5040
Établi en marbre	(270*350)mm	(408*308)mm	(458*358) millimètres	(608*470)mm	(650*580)mm
Établi en verre	(142*242) millimètres	(306*198)mm	(356*248) millimètres	(456*348) millimètres	(540*440)mm
Déplacement de l'axe X/Y	(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400)mm
Déplacement de l'axe Z	Guide linéaire de haute précision, course effective 200 mm
Résolution aixs X/Y/Z	0,5um
Piédestal et montants	Granit de haute précision
Précision des mesures*	Axes XY : ≤2,5+L/200(um)；Zais : ≤5+L/200(um)
Précision de répartition	2um
Système d'éclairage (réglage logiciel)	Surface 4 anneaux et 8 zones éclairage froid LED réglable en continu
	Éclairage parallèle à LED de contour
	Lumière coaxiale en option
Appareil photo numérique	Appareil photo numérique haute résolution 1/2,9"/1,6 Mpixels
Zoom	Objectif zoom à rétroaction électronique haute résolution 6,5X, grossissement optique : 0,7X ~ 4,5X ; Grossissement vidéo : 20X ~ 129X
Logiciel de mesure	iMesure
Système d'exploitation	Prise en charge du système d'exploitation WIN 10/11-32/64
Langue	Anglais, chinois simplifié, chinois traditionnel, autres versions linguistiques en option
Environnement de travail	Température 20℃±2℃, changement de température <1℃/Hr ; Humidité 30 % ~ 80 % RH ; Vibrations <0,02 g, ≤15 Hz.
Alimentation	AC220V/50Hz ; 110 V/60 Hz
Dimension (LxPxH)	(677552998)mm	(7906171000)mm	(8386671000)mm	(10028171043)mm	(11118671086)mm
Dimensions de l'emballage (LxPxH)	(10307801260)mm	(10307801260)mm	(10307801260)mm	(113010001270)mm	(125010351460)mm
Poids brut/net	220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg

Note:

« L » représente la longueur mesurée en millimètres, et la précision mécanique de l'axe Z dépend fortement de la précision de la mise au point et de la surface de la pièce.

Le grossissement est une valeur approximative et est étroitement lié à la taille et à la résolution de l'écran.

Les clients peuvent choisir d'ajouter un objectif auxiliaire 0,5X ou 2X en fonction de leurs besoins pour obtenir un grossissement de l'image.

Les iMS-2010/5040 sont des établis en marbre, tandis que les iMS-2515/3020/4030 sont des établis en métal.

Description du modèle de configuration du produit (exemple avec iMS-3020) :

Configuration du capteur	2.5D	3D	2.5D	3D
Marchandise	Machine de mesure de vision 2.5D	Machine de mesure de contact et de vision 3D	Machine de mesure de vision semi-automatique 2.5D	Machine de mesure de contact et de vision semi-automatique 3D
Modèle	iMS-3020A	iMS-3020B	iMS-3020C	iMS-3020D
Taper	UN	B	C	D
Importance	Capteur d'objectif zoom optique	Capteur d'objectif zoom et Capteur de sonde de contact	Capteur d'objectif zoom et fonction de mise au point automatique sur l'axe Z	Capteur à objectif zoom, capteur à sonde de contact et fonction de mise au point automatique
Mise au point automatique sur l'axe Z	Sans	Sans	Avec	Avec
Contacter la sonde	Sans	Avec	Sans	Avec
Logiciel	iMesure2.1	iMesure3.1	iMesure2.2	iMesure3.2

Modèles et spécifications de machines de mesure de vision manuelles:

Modèle	Code#	Modèle	Code#	Modèle	Code#	Modèle	Code#	Modèle	Code#
IMS-2010A	521-120F	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420F	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

Tableau du guide de voyage de la machine de mesure de vision manuelle :

Course mm	Modèle	Course de l'axe X mm	Course de l'axe Y mm	Déplacement standard de l'axe Z mm	Déplacement personnalisé maximal sur l'axe Z mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

D'autres spécifications de voyage peuvent être personnalisées en fonction des besoins du client.

Machine de mesure visuelleDessins structurels :

Machine de mesure de vision de commande numérique par ordinateur de haute précision 1

Machine de mesure visuelleApplication industrielle :

Machine de mesure optique OMM, également connue sous le nom de machine de mesure de vision et machine de mesure sans contact, machine de mesure bidimensionnelle, machine de mesure 2,5 dimensions, avec la mise à niveau de l'industrie industrielle moderne de haute précision et de micro-fabrication, elle adopte une optique sans contact méthode de mesure d'image pour une mesure rapide et précise. La mesure des dimensions géométriques et des tolérances géométriques devient inévitable.

Les machines de mesure optique conviennent à tous les domaines d'application aux fins de mesure de coordonnées et sont largement utilisées dans les machines, l'électronique, les instruments, le matériel, les plastiques et d'autres industries. Tels que : moules, vis, métaux, accessoires, caoutchouc, cartes PCB, ressorts, matériel, électronique, plastiques, aviation, aérospatiale, etc., il surmonte les défauts des pieds à coulisse, micromètres et projecteurs de profil traditionnels, ce qui est un niveau élevé. -Machine de mesure de précision, de haute efficacité et de haute fiabilité intégrant des technologies de traitement d'images optiques, mécaniques, électroniques et informatiques.

L'objet à mesurer est agrandi par le système de grossissement optique. Une fois les caractéristiques de l'image collectées par le système de caméra CCD et traitées par des algorithmes informatiques et logiciels, le contour et la forme de la surface, la taille, l'angle et la position de diverses pièces complexes et précises peuvent être détectés automatiquement. Micro inspection et contrôle qualité. Les données de mesure peuvent être importées dans AUTOCAD pour devenir un dessin technique complet, et des documents au format DXF, IGS et autres formats peuvent être générés, et peuvent également être importés dans les logiciels d'analyse statistique WORD, EXCEL et SPC pour générer du CPK et divers rapports statistiques.

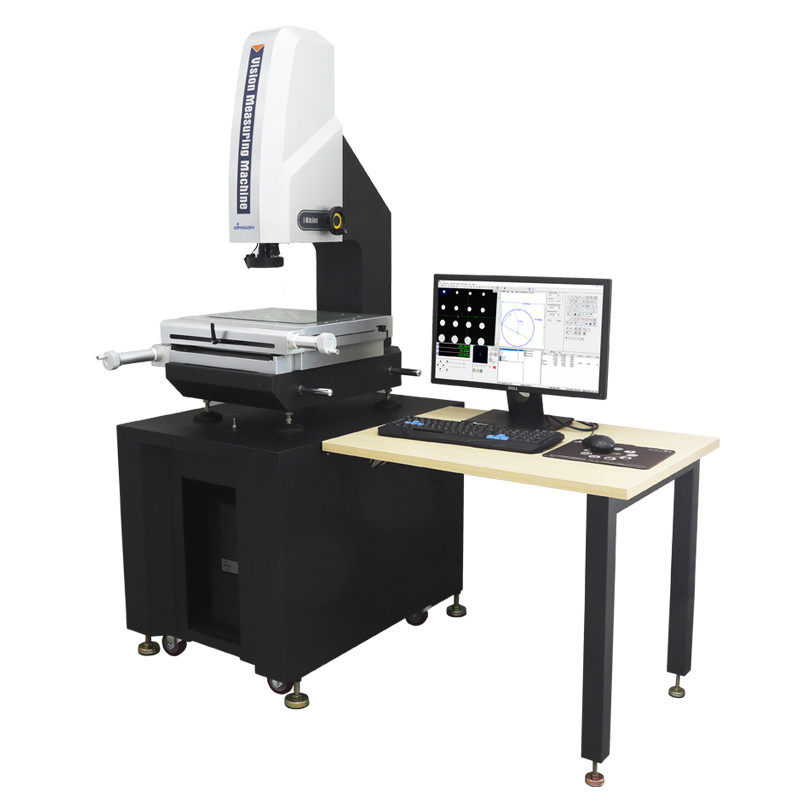

Machine de mesure de vision de commande numérique par ordinateur de haute précision 2

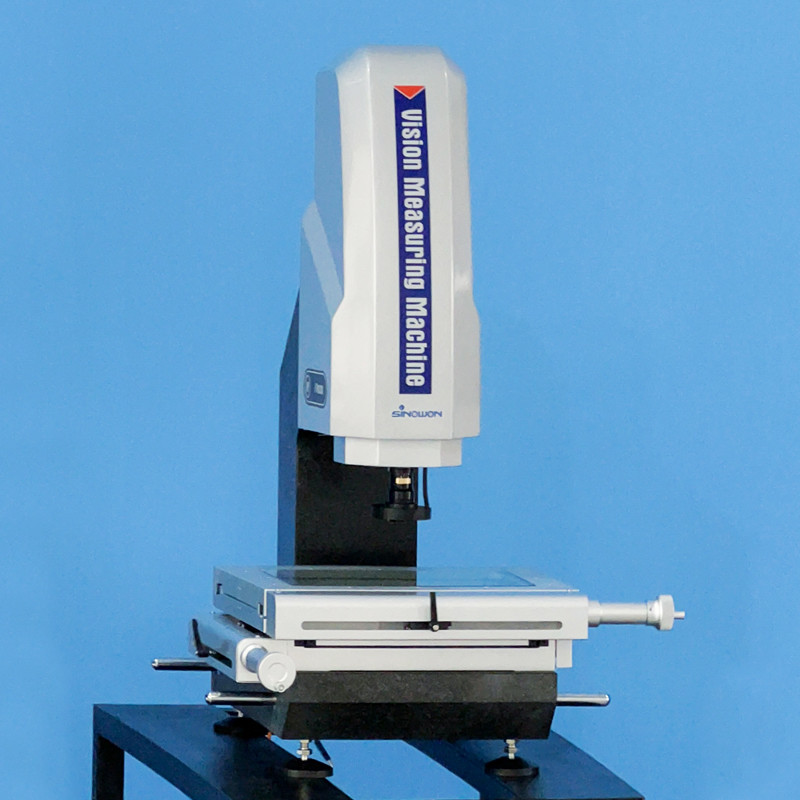

Machine de mesure de vision de commande numérique par ordinateur de haute précision 3
