Appareil de mesure à visibilité instantanée à levier

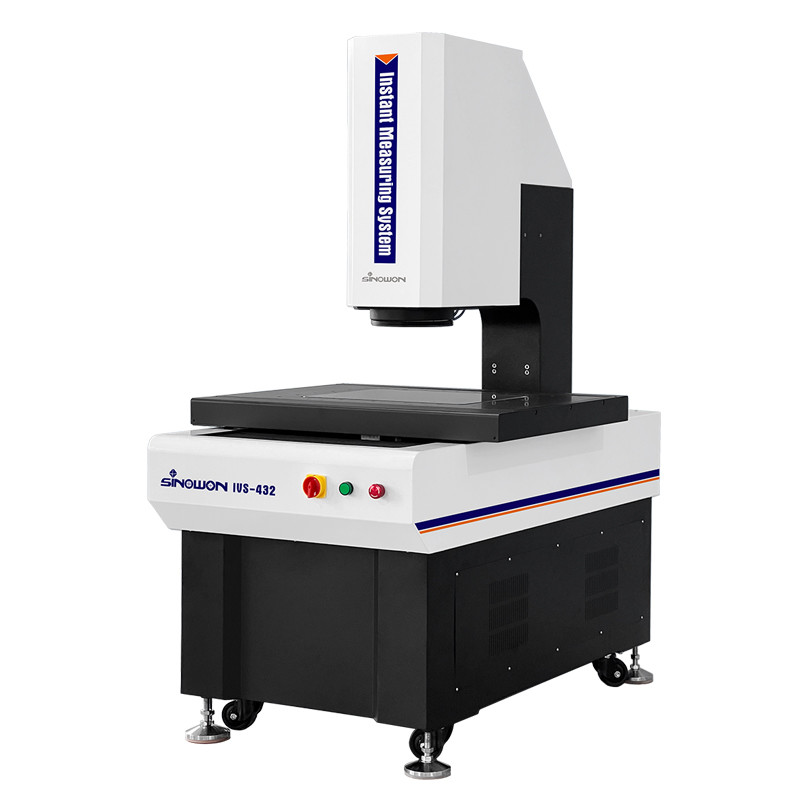

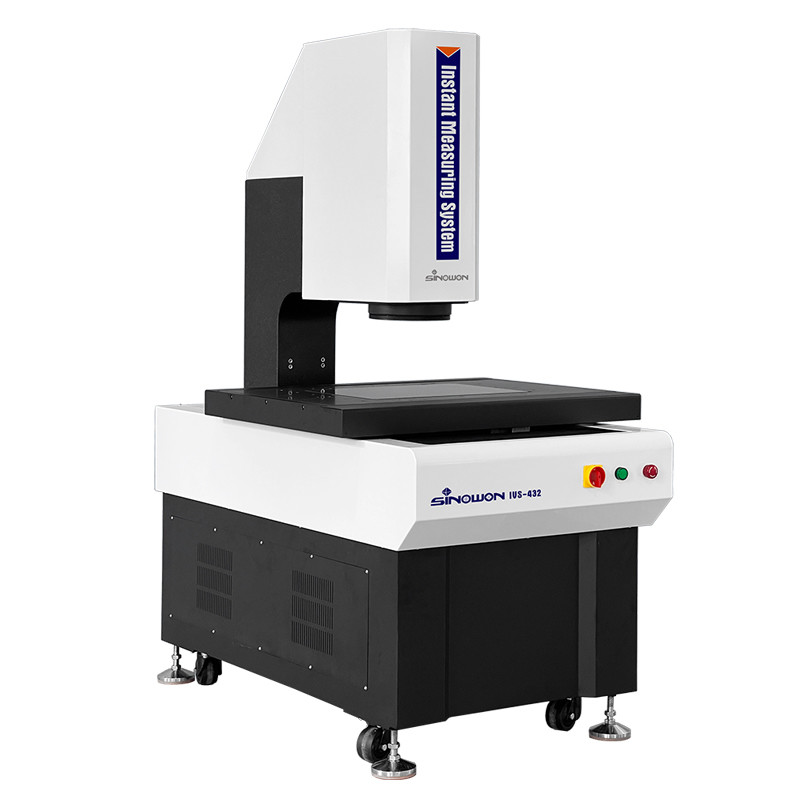

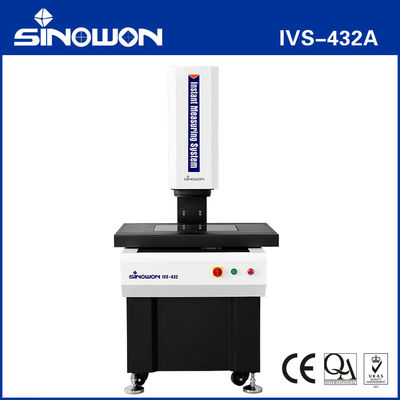

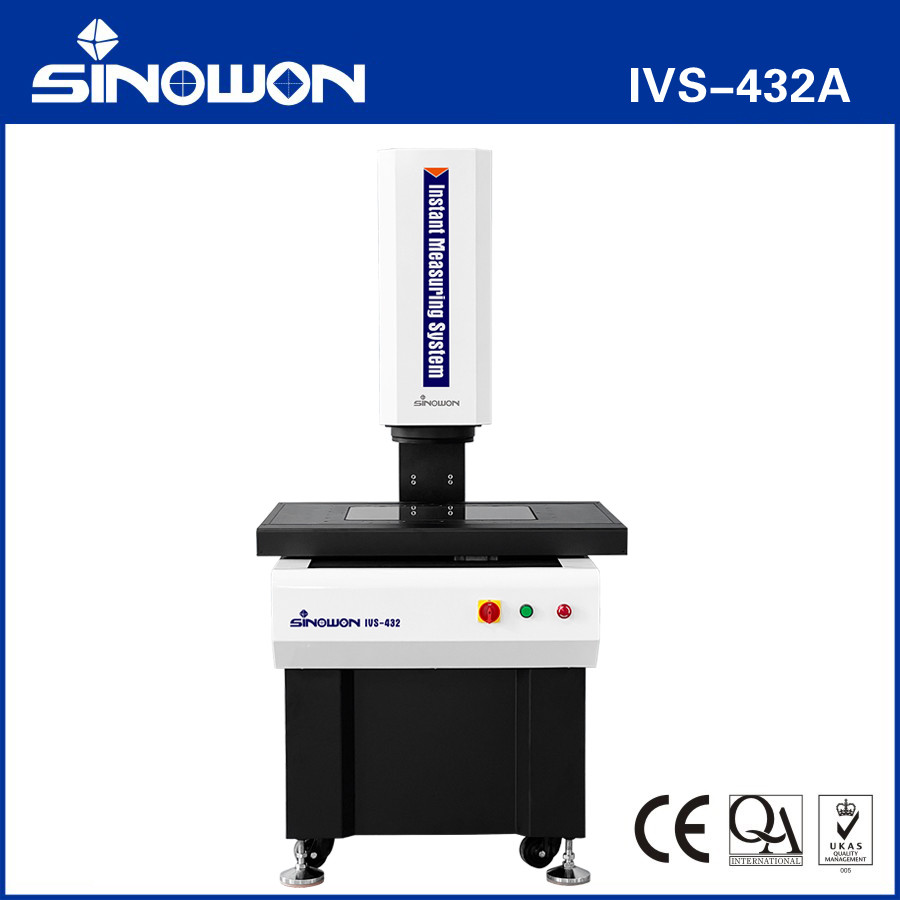

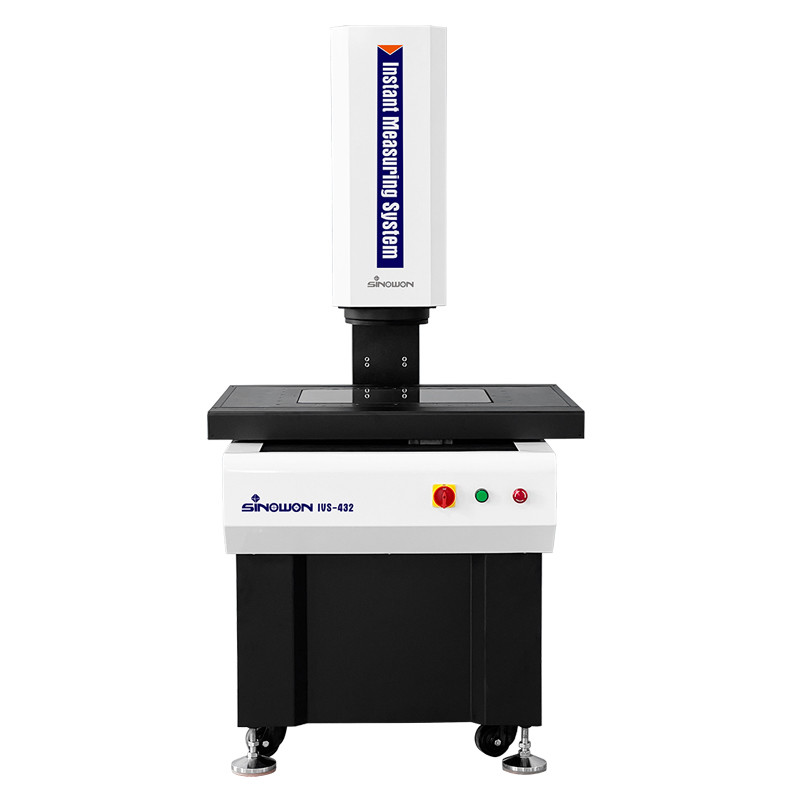

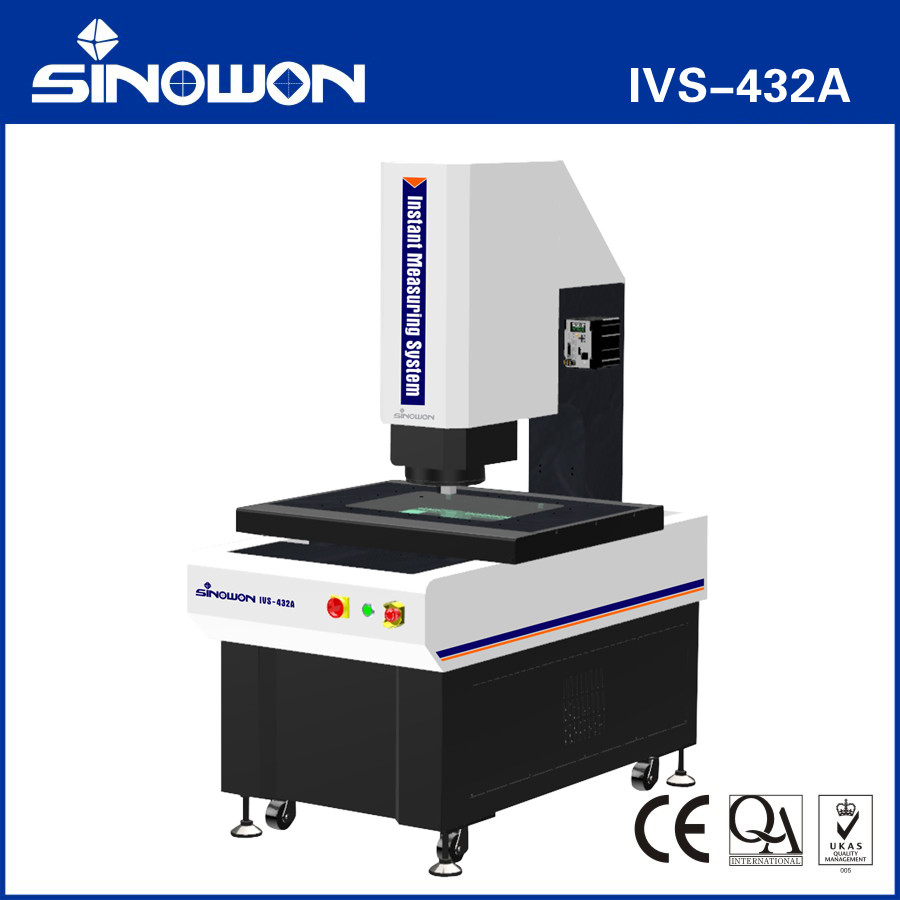

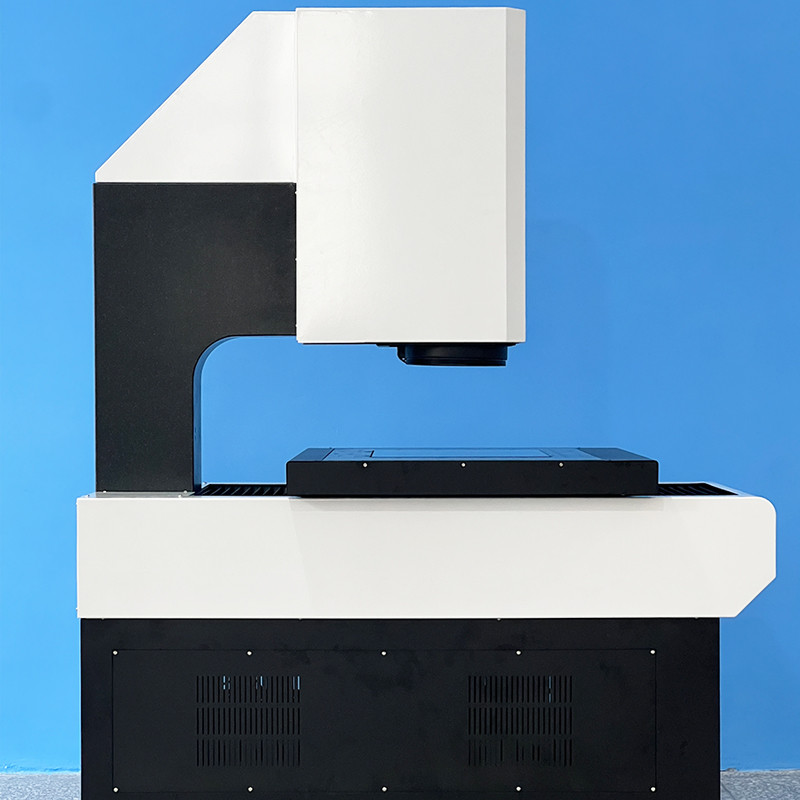

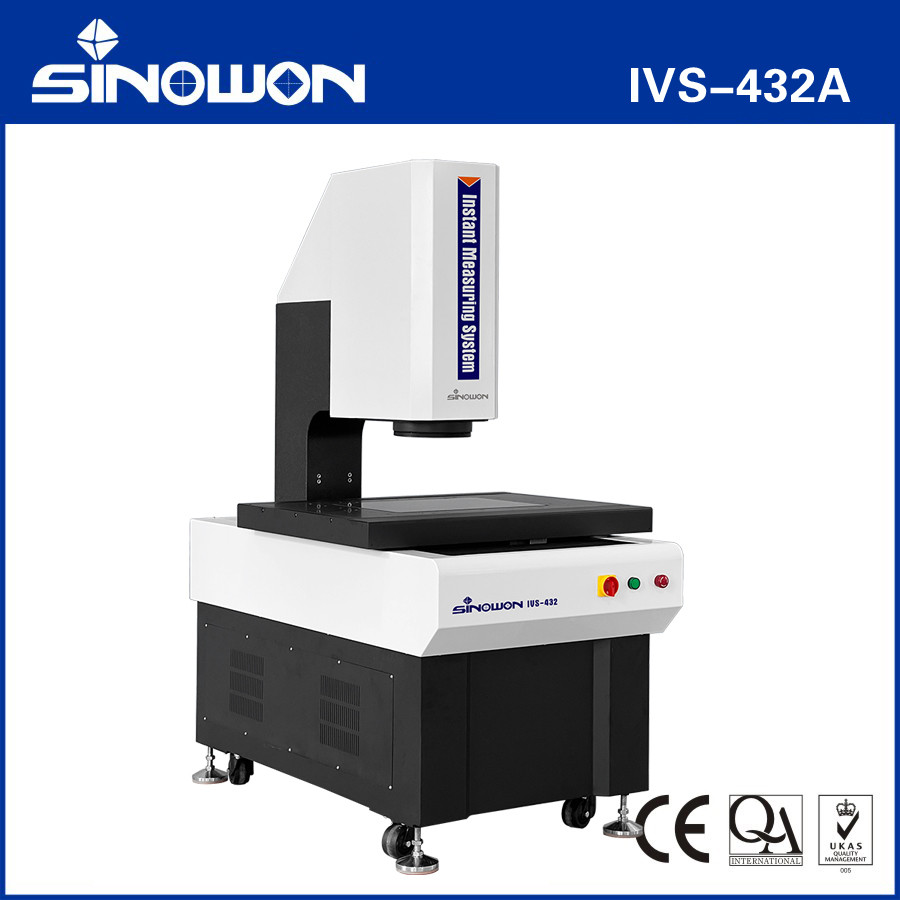

Système de mesure de vision instantanée à console IVS-432 Series

Présentation du produit :

La série IVS est une machine de mesure de vision instantanée entièrement automatique à console avec un système d'objectif à double grossissement, développé pour la mesure GD&T avec un contrôle motorisé automatique à trois axes. Elle est équipée d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'un mouvement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.

Caractéristiques du produit :c:

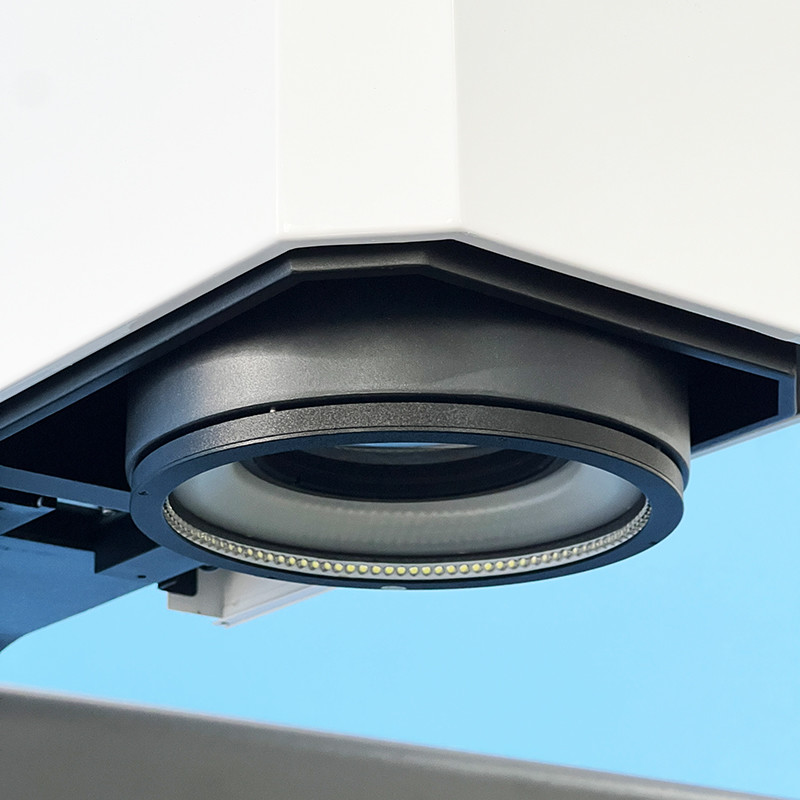

• Équipé d'une caméra de 20 millions de pixels et d'un objectif télécentrique double avec double grossissement, la qualité d'imagerie est excellente ;
• La conception à haute télécentricité inférieure à 0,02 ° garantit la précision de la mesure pour les produits présentant d'importantes différences de hauteur ;
• La faible distorsion TV inférieure à 0,01 % et l'uniformité de la distorsion sur l'ensemble de l'image garantissent la précision de la répétabilité dynamique de la mesure ;
• La conception à double grossissement permet une mesure efficace avec un grand champ de vision et une mesure de haute précision avec un grossissement élevé, satisfaisant les doubles besoins des clients en matière d'efficacité et de précision ;
• Le contrôle de précision entièrement automatique CNC à trois axes XYZ assure un positionnement précis ;

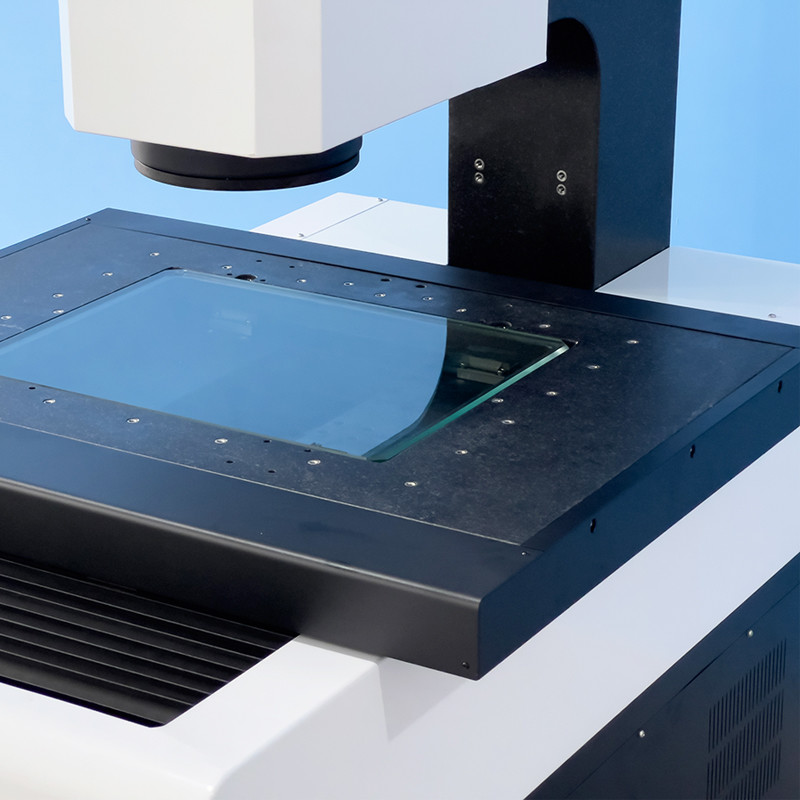

• L'utilisation d'une base et d'une colonne en marbre indien offre une bonne stabilité ;
• Des guides linéaires de précision, des vis à billes rectifiées, des servomoteurs CA, etc., garantissent la précision et la stabilité du système de mouvement ;
• L'échelle linéaire de haute précision de 0,5 µm garantit la précision de positionnement et de mesure du système ;
• Équipé de diverses sources lumineuses et d'une fonction de levage intelligente pour s'adapter à divers scénarios de mesure ;
• Le logiciel de mesure Geomea, puissant et facile à utiliser, améliore le contrôle qualité ;
• Des programmes de mesure automatiques peuvent être configurés pour effectuer efficacement et rapidement des mesures par lots ;
• Des capteurs de lumière blanche sans contact en option peuvent être utilisés pour mesurer l'épaisseur, la planéité, etc.

Application :

• Il peut être appliqué à la mesure de précision d'objets de grande taille
• Industrie 3C : écrans de téléphones portables, coques de téléphones portables
• Industrie électronique : cartes PCB
• Nouvelle énergie : batteries au lithium
• Industrie automobile : pièces de précision

Spécifications :

Description du modèle de configuration du produit (exemple avec IVS-322) :

Modèles et spécifications du système de mesure de vision instantanée :

Tableau de guidage de l'espace de mesure du système de mesure de vision instantanée :

D'autres spécifications de course peuvent être personnalisées en fonction des besoins du client.
