Machine d'essai de revêtement par fente de précision ST-5000G

1 ensembles
MOQ
Can be discussed
Prix
Machine d'essai de revêtement par fente de précision ST-5000G
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Planéité du substrat: < 10 u
Largeur de revêtement: 450mm
Humidification du substrat: < 15 degrés;
Température du substrat: 23±2℃
Méthode de formation de film: revêtement de fente
Viscosité: 300 nm à 10 um (film sec)
Homogénéité de la formation du film: ≤ 5% dans le film, ≤ 5% entre les films
Mettre en évidence:

Machine d'essai de revêtement

,

Machine d'essai de revêtement à fente de précision

,

Machine d'essai de revêtement à fente de précision
Informations de base
Lieu d'origine: DONGGUAN, CHINE
Nom de marque: SQP
Certification: CE/ROHS
Numéro de modèle: Le numéro de série est le numéro de série.
Documents: D4 Sinowon ST-5000G Precisi...a1.pdf
Conditions de paiement et expédition
Détails d'emballage: Contre-plaqué
Délai de livraison: 30 JOURS OUVRABLES
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 50 ensembles / mois
Description de produit

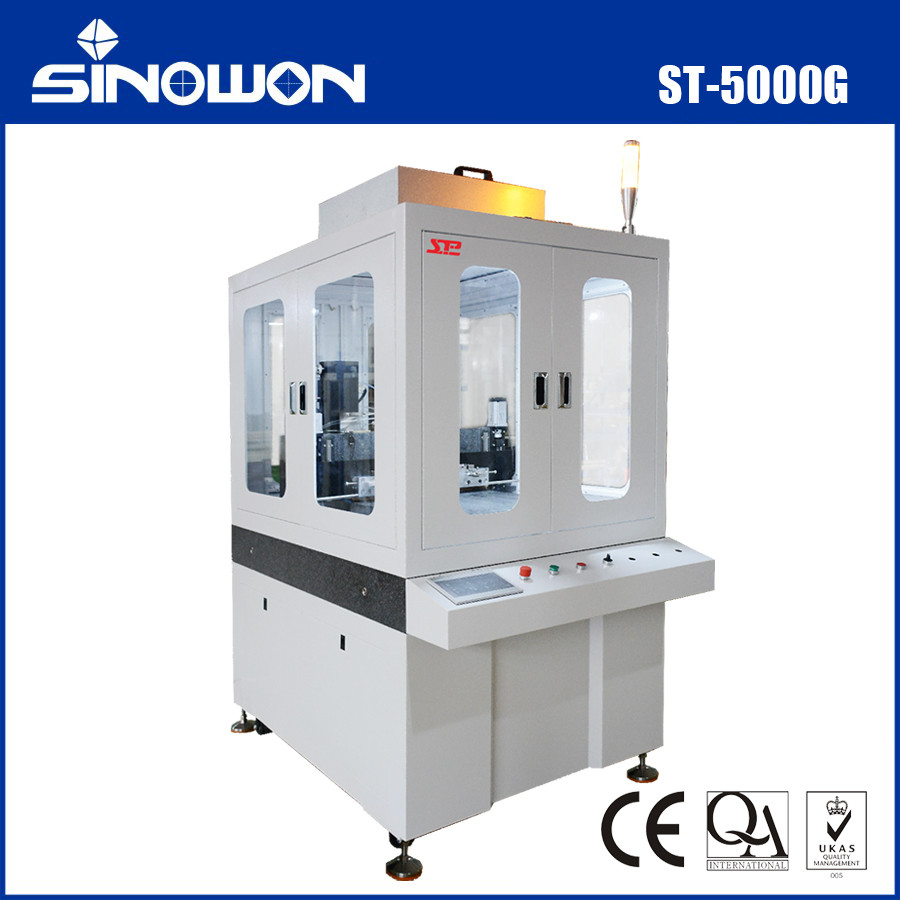

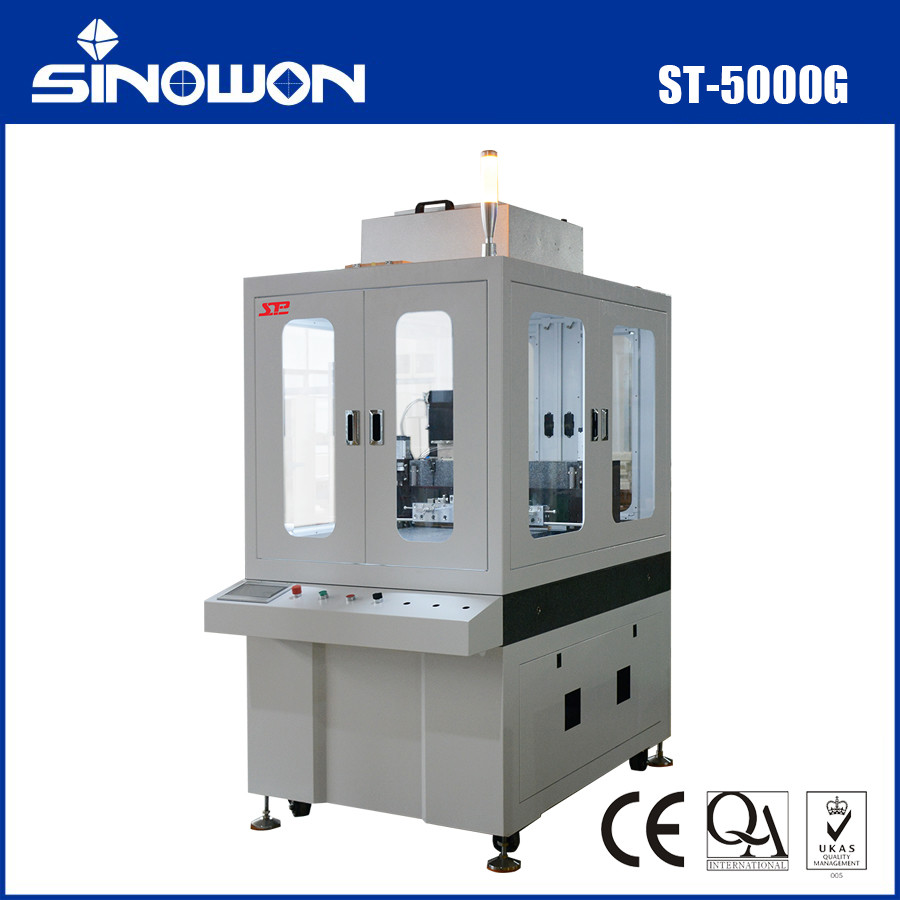

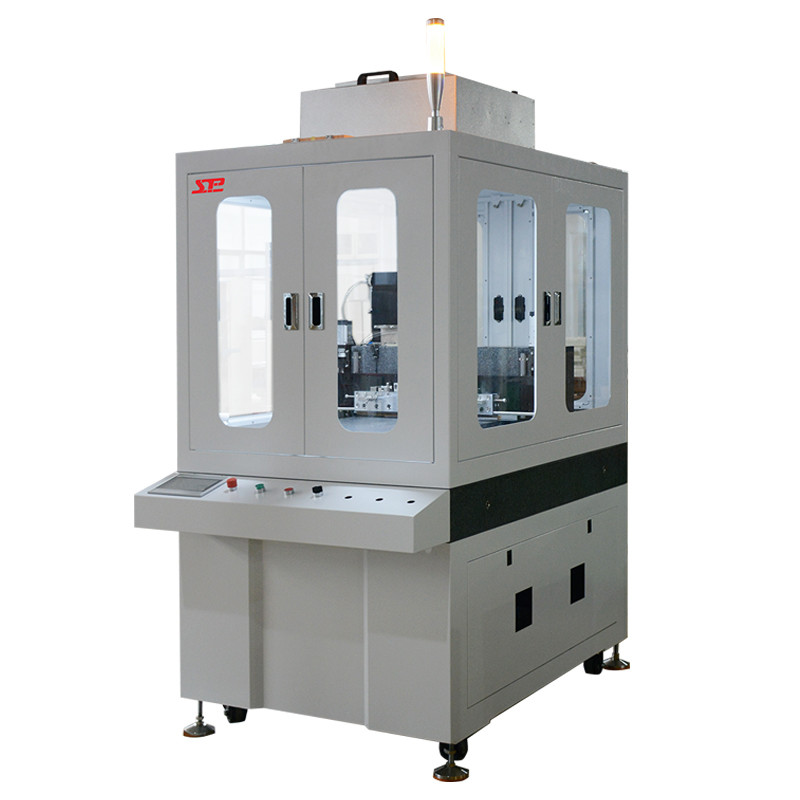

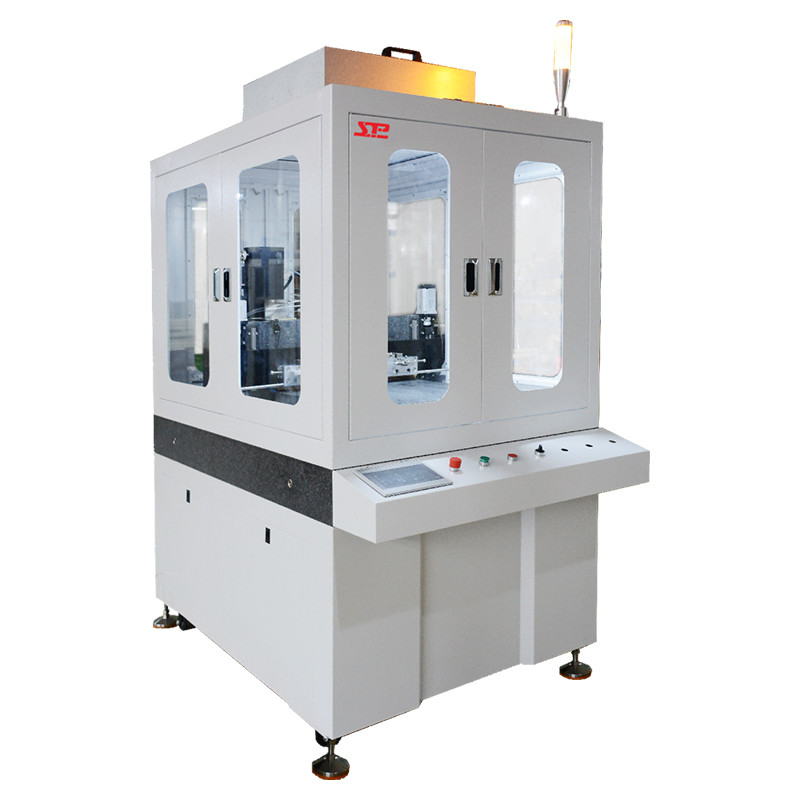

Machine de test de revêtement de précision à fente ST-5000G

Machine d'essai de revêtement par fente de précision ST-5000G 0


ProduitIntroduction:
La machine expérimentale de revêtement de précision ST-5000G est un nouveau type de machine expérimentale de revêtement de haute précision, de haute fiabilité et de haute stabilité. Les caractéristiques de l'équipement sont les suivantes : avec la pompe de collage de haute précision et la filière à fente de haute précision auto-produites et développées, le médicament liquide est uniformément appliqué sur le substrat rigide pour préparer un revêtement mince de grande surface avec une grande uniformité d'épaisseur de film.


Spécifications et composition de l'équipement :

Paramètres de l'appareil :

Substrats applicables :

(1) Taille du substrat 500 mm * 500 mm
(2) Planéité du substrat ＜10u
(3) Mouillabilité du substrat ＜15°
(4) Température du substrat 23±2℃



Liquides applicables :

(1) type Isopropanol, DMF, DMSO et autres solvants organiques ou autres solvants mixtes
(2) viscosité 1~70CPS
(3) Teneur en solides 7%~50%



Performances du processus de l'équipement :

(1) Méthode de formation du film Revêtement par fente
(2) viscosité 300nm~10um (film sec)
(3) Homogénéité de la formation du film 5% ≤ dans le film, 5% ≤ entre les films



Filière de revêtement:

Numéro Projet Paramètres techniques Remarque
1 Matériel SUS630
2 Largeur revêtue 450mm
3 Planéité/rectitude ≤3um
4 Rugosité de la lumière Ra≤0.025
5 Écarts de fente Type de joint, uniformité de l'épaisseur du joint ≤±2um
6 Plage de réglage de l'écart ≤±10um
7 Sauf pour la plage de bord ≤10mm
8 Ensemble anti-collision de la tête de revêtement Il est inférieur de 20 um à la lèvre, ce qui empêche efficacement la lèvre d'entrer en collision
9 Correction de la tête de revêtement Elle est automatiquement corrigée par un capteur de déplacement linéaire de haute précision
10 Conception de drainage des bulles La chambre de la filière est de haut niveau et possède un niveau élevé de trous de vésicules



Pompes de revêtement :

Numéro Projet Paramètres techniques Remarque
1 Matériau du corps de pompe SUS316L
2 Matériau de la bague d'étanchéité Joints résistants à la corrosion
3 Volume de la pompe 5ml
4 Contrôle d'entraînement Servomoteur, vis à billes
5 Résolution de contrôle de la pulvérisation 0,01ul/s
6 Temps de réponse 0,01s
7 Vitesse de pulvérisation 0~2000ul/s
8 Accélération maximale de pulvérisation 2000ul/s²
9 Configuration fonctionnelle

1) La pompe d'alimentation en liquide soulage automatiquement la pression après le remplissage；

2) Fonction de retard de décharge de liquide ;

3) Fonction d'aspiration terminale ;

4) Fonction de réhydratation automatique ;

5) Réglage du revêtement multi-étapes ;

















Composants de mouvement :

Numéro Projet Paramètres techniques
1 Nombre d'axes Z 2个
2 Résolution de l'axe Z 0,1um
3 Contrôle d'entraînement de l'axe Z Servomoteur, vis de qualité de meulage, rail de guidage
4 Répétabilité de l'axe Z ≤5um
5 Plage de vitesse de l'axe Z 0~50mm/s
6 Type d'entraînement de l'axe Y Entraînement par plateforme
7 Contrôle d'entraînement de l'axe Y Servomoteur, vis de qualité de meulage, rail de guidage
8 Plage de vitesse de l'axe Y 0~200mm/s
9 Précision de la surface de mouvement de l'axe Y Meilleur que ±5um
10 Répétabilité de l'axe Y ≤5um
11 Configuration fonctionnelle

1) L'accélération et la décélération du revêtement peuvent être définies et ajustées ;

2) Écart de revêtement réglable；

3) Écart réglable de la rétraction d'extrémité ;



Plateforme de revêtement :

Numéro Projet Paramètres techniques Remarque
1 Matériel Granit de qualité 000
2 S'adapte à la taille du substrat 500*500mm
3 Planéité de la surface Niveau ≤±5um
4 Positionnement du substrat Adsorption sous vide de la plateforme
5 Alignement du substrat Manuel
6 Ramasser et placer la tablette Manuel



Système d'alimentation en liquide :

Numéro Projet Paramètres techniques Remarque
1 Matériau de la tuyauterie PFA
2 Réservoir d'alimentation en liquide Matériau pelé, volume de 100 ml
3 Méthode d'alimentation en liquide Le réservoir est pressurisé
4 Laver le réservoir Fabriqué en acier inoxydable



Unité de nettoyage de pré-revêtement :

Numéro Projet Paramètres techniques Remarque
1 Méthode de pré-revêtement Plateforme de pré-revêtement
2 Nettoyage des lèvres de la filière Manuel
3 Tremper et vider le réservoir Il est utilisé lorsque l'équipement est inactif, que la canalisation est propre et que les déchets sont évacués

Interface homme-machine :

Numéro

 Projet Paramètres techniques Remarque
1 écran tactile Plateforme de pré-revêtement
2 Fonction d'enregistrement des journaux Le processus de revêtement de chaque substrat peut être visualisé, y compris la vitesse et les paramètres de position de chaque axe du revêtement à chaque point temporel du processus de revêtement
3 Autorisations opérationnelles

Trois types d'autorisations d'opération pour se connecter.

Les actions manuelles, semi-automatiques et automatiques de l'appareil peuvent toutes être opérées sur l'interface





Cache-poussière:

Numéro Projet Paramètres techniques Remarque
1 composer Alliage, plaque perforée, FFU, bande d'étanchéité
2 concevoir Transparent peut observer l'état du revêtement en temps réel. La purge FFU à micro-pression positive garantit que l'environnement externe est meilleur que celui de la classe 1 000 dans l'environnement externe
3 échappement Le couvercle extérieur est réservé avec des orifices d'échappement organiques, et la taille de l'interface est DN80



Configurer le liste de contrôle:

Configuration principale :

Numéro Nom Marque L'emplacement de la marque
1 PLC Siemens Allemagne
2 Servomoteur Panasonic Chine
3 Convertisseurs de fréquence INVT Chine
4 IHM Tonality Kunlun Japon
5 Roulement NSK / FAG Japon/Allemagne
6 Disjoncteurs miniatures Schneider/CHINT France/Chine
7 Relais Schneider France
8 Interrupteur d'air Schneider/CHINT France/Chine



Configuration de sécurité de l'appareil :

1 Interrupteur d'urgence Le couvercle propre, l'interface d'opération, le boîtier de commande électrique et d'autres positions sont équipés d'interrupteurs EMO, et plusieurs points peuvent être rapidement arrêtés en cas d'urgence
2 Verrous de sécurité La source des risques de la machine utilise un dispositif de verrouillage matériel à sécurité intégrée, qui arrête le fonctionnement des unités susceptibles de causer des blessures lorsque le couvercle de protection de l'équipement est ouvert.
3 Alarme sonore et lumineuse L'équipement est installé avec un dispositif d'alarme sonore et visuelle dans une position visible ou spécifiée par le client
4 Couvercle propre L'équipement est isolé par un couvercle extérieur, et le cache-poussière est tenu à l'écart de l'environnement extérieur tout en empêchant le personnel d'entrer pendant le fonctionnement
5 Ventilation et échappement Le revêtement de gaz organiques volatils est conçu avec un raccord d'échappement
6 autre La conception de l'équipement pour l'utilisation de l'eau, de l'électricité et des produits chimiques est conforme aux normes de sécurité nationales
