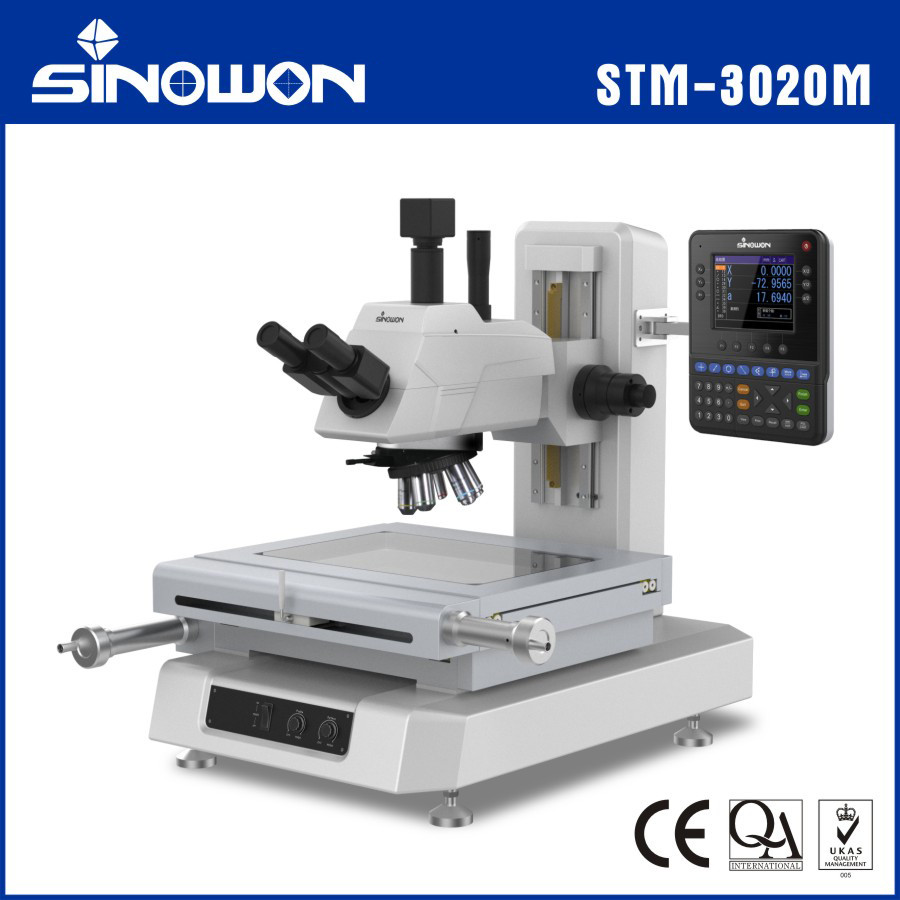

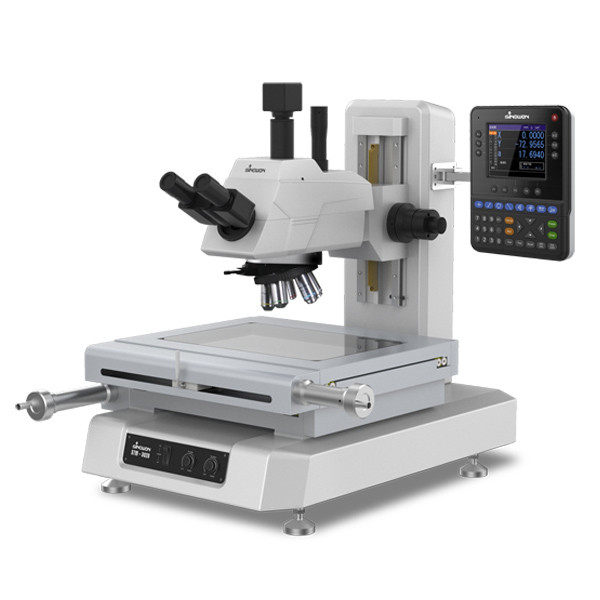

Microscope de mesure STM-3020M
Caractéristiques:
● Observation sur un champ lumineux, image claire et moins éblouissante, large champ de vision.
● Objectifs à longue distance de travail, avec un grossissement optique jusqu'à 1000x.
● Les diaphragmes d'ouverture dans le système d'éclairage transmis et reflété sont des caractéristiques standard.
● Le système à libération rapide, particulièrement utile pour les mesures à longue portée.
● Focalisez et mesurez en utilisant la poignée de mouvement fine/grosse avec les poignées de grande taille des deux côtés de la colonne.
● Des interrupteurs à réglage zéro (axe X et axe Y) sont également situés près des poignées d'alimentation de la scène.
● Disponible avec l'unité de vision pour passer à un système de mesure de la vision.
Applications:
Il est largement utilisé dans l'industrie mécanique, du compteur, de l'électronique et de l'industrie légère; université, institut et département de métrologie.Le microscope d'outillage numérique peut détecter la dimension du contour et la forme de la surface de la variété de pièces complexes, tels que des modèles, des pièces de perforation, des cames, des fils, des engrenages, des coupeuses de fraisage de moulage.
Les spécifications:
| Modèle au microscope |
STM-2015M |
STM-3020M |
| Code # |
532 à 180 |
532 à 190 |
| Voyage sur l'axe X/Y |
200x150 mm |
Pour les appareils à moteur: |
| Résolution à l'échelle |
0.0001 mm |
| Précision de mesure de l'étape XY à 20 °C. |
(2+L/200) μm L: longueur de mesure |
| Image d'observation |
Image avant (Image droite est disponible) |
| Tubes à oculaire |
Optique binoculaire: WF10/20 |
| Lentille |
Livraison standard: 5x, 10x, 20x, 50x; optionnellement: 100x |
| Éclairage de contour |
LED réglable |
| Éclairage de surface |
LED réglable |
| Autonomie de déplacement de l'axe Z |
Distance de mise au point standard: 150 mm, 200 mm est facultatif |
| Focalisation de l'axe Z |
Mise au point manuelle (grosse/fine) |
| Fonction flottante à étape XY |
Mécanisme de libération rapide |
| Fonction de l'unité d'affichage |
Réglage zéro, commutation de direction, sortie de données via RS-232 |
| Énergie |
Le nombre de fois où les données sont utilisées est déterminé par la fréquence d'écoulement. |
| Accessoires facultatifs |
Table tournante haute précision RT4 ((D:165 mm), RT5 ((262 mm) |
|
Lecture numérique DP400
|
| Mesure rapide Le logiciel de mesure QM2.0 |
| Adaptateur CCD et caméra CCD |
Spécification optique:
|
Nom
|
Objectif |
L'oculaire WF10/22 |
| Je ne veux pas. |
D.D. (mm) |
f ((mm) |
R ((um) |
Je ne sais pas. |
Magnification |
Champ visuel (mm) |
| 5 fois |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
50 fois |
¢4.4 |
| 10 fois |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
100 fois |
2 centimes.2 |
| 20 fois |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
200 fois |
Un centime.1 |
| 50 fois |
0.8 |
2 |
4 |
0.34 |
0.4 |
500 fois |
Je ne veux pas.44 |
| 100 fois |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
1000 fois |
Je ne veux pas.22 |
Écran couleur multifonction numérique DP400
Caractéristiques:
● 5.6'Écran couleur et bouton tactile en silicone scellé,avec des informations complètes, fonctionnement convivial, longue durée de vie;
● Enregistrer 100 éléments d'image permanents, peut définir et enregistrer la date actuelle;
● Mesure multifonctionnelle: point, ligne, cercle,angle, distance, rectangle, fil de vis, ellipse, fente, arrondi, préréglage, construction, etc.
● Fonction de comptage de la direction avant ou opposée, valeur 1/2, point médian, fonction d'autorisation, fonction d'appel, fonction REC (enregistrement) et mesure du cycle;
● La section et la compensation linéaire sont disponibles pour 3 axes, ce qui garantit une grande précision de mesure;
● Peut connecter l'interrupteur de pied, l'imprimante, la détection des bords optiques et d'autres outils de mesure auxiliaires multiples;
● Avec système polaire et de coordonnées, et peut afficher millimètre et pouce, et peut changer facilement;
● Avec une fonction d'autorisation de mot de passe indépendante, pour éviter la possibilité de déviation des données par mauvaise opération, il peut également modifier le paramètre d'origine par autorisation de mot de passe;
● Prise en charge de plusieurs langues: chinois, anglais et autres langues.
Les spécifications:
| Modèle |
DP400 |
| Code # |
Dépôt de garantie |
| Langue |
Chinois simple, chinois compliqué, portugais, allemand et anglais, etc. |
| Taille de l'écran LCD |
115 mm × 85 mm |
| Résolution de l'écran LCD |
640*480 |
| Plage d'affichage numérique |
8 chiffres ((avec virgule décimale) |
| Axe d'affichage |
Le nombre de points d'intersection doit être déterminé en tenant compte de l'intensité de l'intersection. |
| Modèle d'affichage Z/Q |
Longueur ou angle |
| Modèle d'affichage d'angle |
Degré, minutes et deuxième ou degré |
| Signal à échelle linéaire |
TTL ondes carrées ou ondes sinusoïdes CA de deux angles de phase différents de 90 °, capacité d'entraînement supérieure à 10 MA |
| Résolution à échelle linéaire |
0.1um,0.2um,0.5 mm, 1 mm, 2 mm, 5 mm |
| Taux de baud |
4800,9600,14400,19200,38400,57600 |
| Port de sortie de données |
RS232,DB-9 Interface parentale |
| Fonction de clavier |
Clavier tactile en silicone scellé |
| Port d'expansion |
Commutateur de pied, imprimante, moteur de recherche optique, etc. |
| Énergie d'entrée |
AC90V à 240V, 15W |
| Environnement de l'opération |
Température de fonctionnement: 0 °C à 40 °C;Température de stockage: -10 °C à 60 °C;Humidité relative: < 90% RH |
