Name: Automeurage automatique de la vision de haute précision de la série AutoVision432
Brand: Hoyamo and Sinowon Inc
SKU: Autovision 432B
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Code#: 523 à 280H

Voyage sur l'axe X/Y: (400*300)mm

Voyage par axe Z: 200mm

L'échelle linéaire de l'axe X/Y/Z: Résolution: 0,1 mm

Précision de l'axe XY: ≤ 1,8+L/200 ((um)

Précision de l'axe Z: ≤ 4,0+L/200 ((um)

Répétabilité: 2UM

Logiciel de mesure: iMesure

Dimension (LxPxH): (1195*832*1579) mm

Poids net: 650 kg

Mettre en évidence:

Machine de mesure automatique de la vision haute précision

Machine de mesure automatique de vision à pont mobile

Informations de base

Lieu d'origine: Jiangmen, Chine

Nom de marque: SINOWON

Certification: CE/ROHS

Numéro de modèle: Autovision 432B

Conditions de paiement et expédition

Détails d'emballage: Contre-plaqué

Délai de livraison: 30 JOURS OUVRABLES

Conditions de paiement: LC, T/T

Capacité d'approvisionnement: 100 ensembles/mois

Galerie

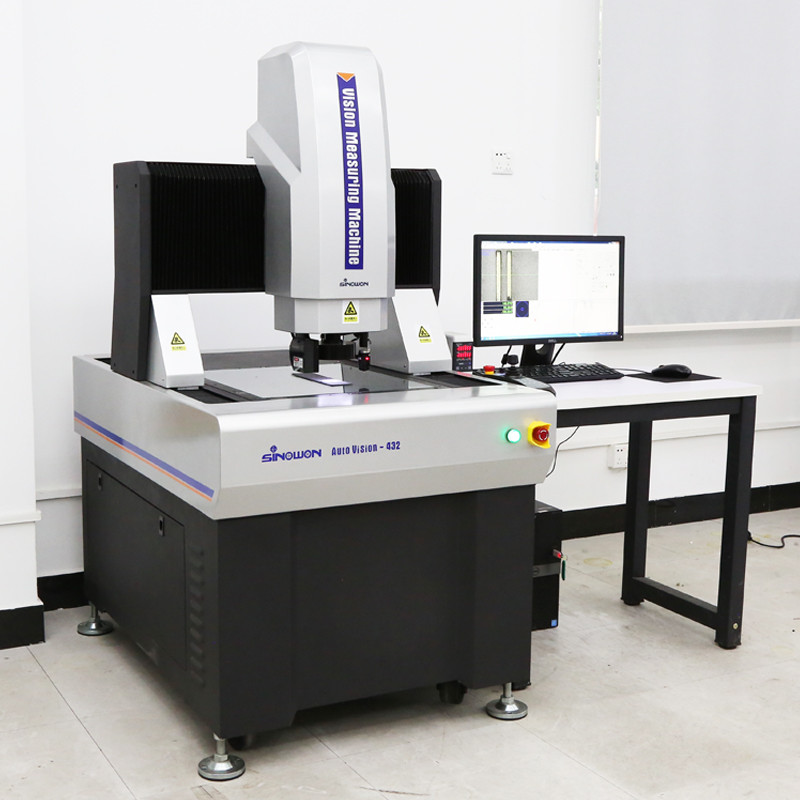

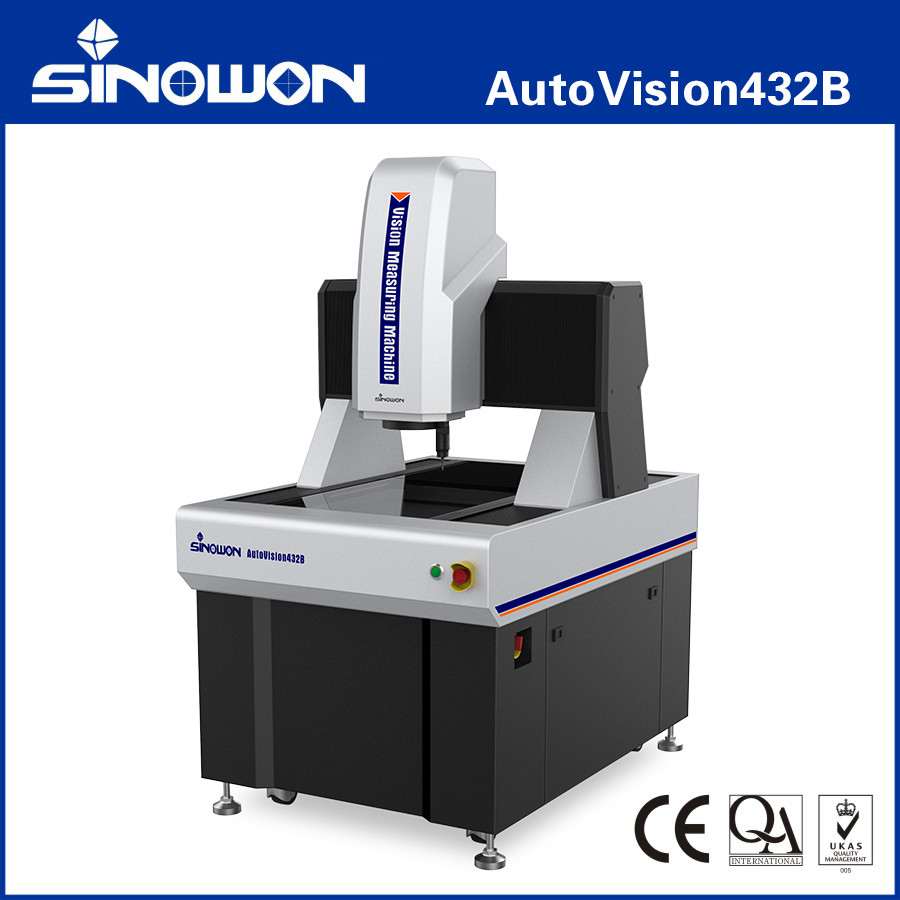

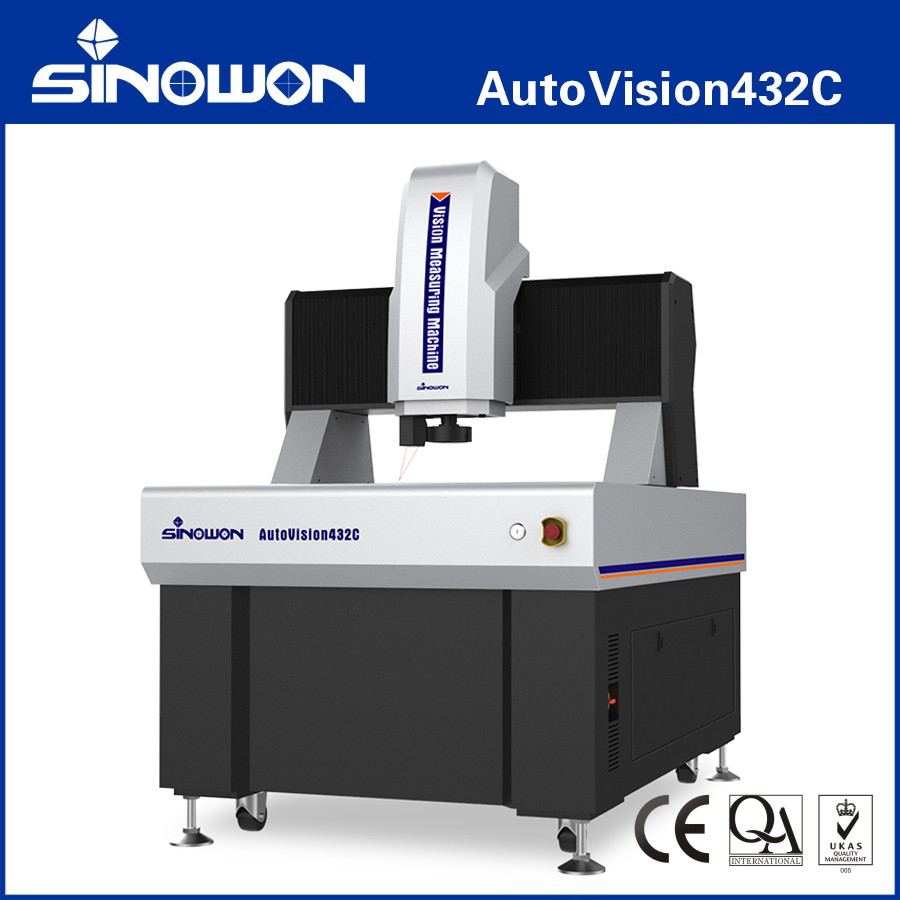

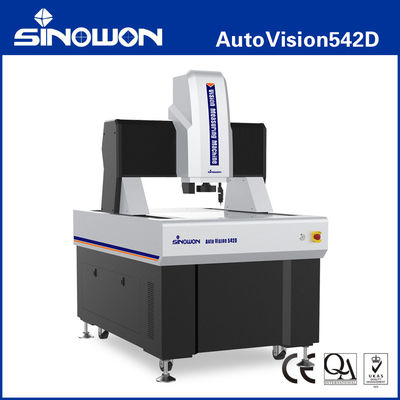

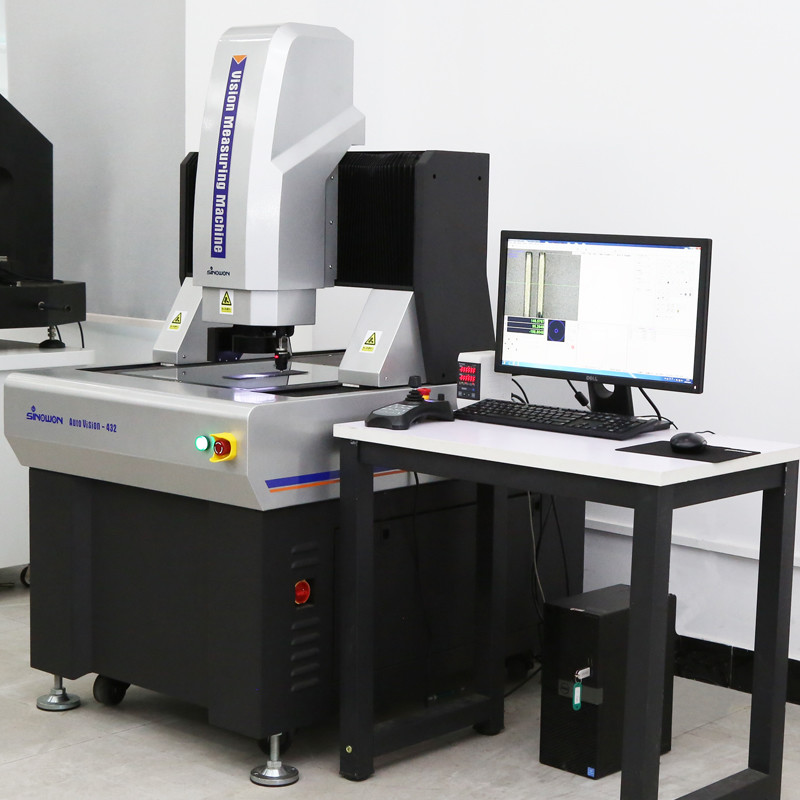

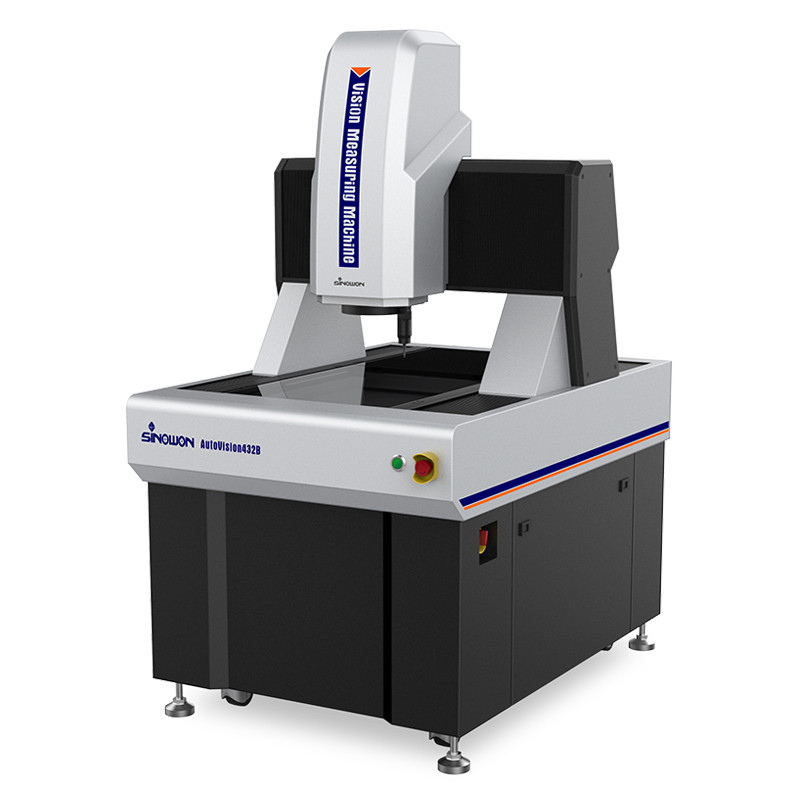

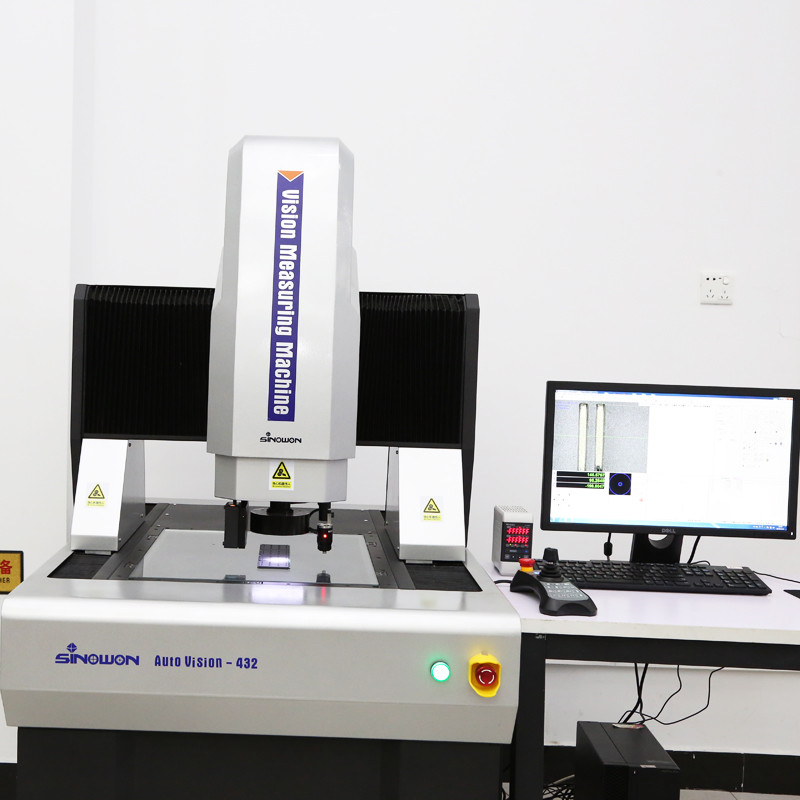

Automeurage automatique de la vision de haute précision de la série AutoVision432

Description de produit

Machine de mesure visuelle automatique à pont mobile de haute précision Série AutoVision432

Présentation du produit :

AutoVision est un instrument de mesure d'image automatique à pont mobile de haute précision conçu pour les mesures de haute précision et à grande échelle. Grâce à la structure du pont mobile, la mesure de la pièce est stationnaire, garantissant la précision et la stabilité de la mesure, il convient à l'industrie électronique, aux appareils et instruments médicaux, à la mesure des écrans LCD et à l'aérospatiale et à d'autres industries.

Caractéristiques du produit:Structure de type pont mobile, la pièce à mesurer est fixe ;l

Contrôle en boucle fermée entièrement automatique à quatre axes CNC, mesure automatique ;l
Base et pilier en marbre indien, bonne stabilité ;l
Échelle linéaire RSF importée, la résolution est de 0,1 um, vis à billes rectifiées et servomoteur CA, etc. pour assurer la précision et la stabilité du système de mouvement ;
Caméra couleur HD importée pour répondre aux besoins d'une observation claire et d'une mesure précise ;
Objectif zoom coaxial motorisé haute résolution 8,3x, doublement précis et une seule correction de pixel nécessaire ;
Avec un éclairage LED froid programmable à 5 anneaux et 8 divisions de surface et un éclairage parallèle LED de contour et une régulation intelligente de la lumière intégrée, il peut contrôler automatiquement la luminosité dans les 8 divisions ;
Fonction puissante et logiciel iMeasuring facile à utiliser pour améliorer le contrôle qualité ;
Module de sonde MCP et de capteur laser en option. Les machines peuvent être personnalisées en fonction des exigences des clients.
Spécifications :

Marchandise

Machine de mesure visuelle automatique 2.5D		Modèle
Course de l'axe Y mm		300	200	200	200
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Course de l'axe Z
200mm		Échelle linéaire des axes X/Y/Z
Résolution de l'échelle linéaire européenne : 0,1 um		Mode de guidage
Guide linéaire de précision de classe P, guide à double voie et double curseur		Mode de fonctionnement
Manette de commande, fonctionnement à la souris, programme de détection automatique		Précision*
Axe XY : ≤1,8+L/200(um)		Axe Z : ≤4,0+L/200(um)
		Répétabilité
2 um		Éclairage
Système Contour	Éclairage de contour parallèle à LED	Éclairage de surface LED à 5 anneaux et 8 divisions réglable en continu de 0 à 255
		Surface
	Système vidéo**
Caméra couleur numérique haute définition 1/1,8"		Objectif zoom motorisé 8,3X Grossissement optique : 0,6X~5,0X ; Grossissement vidéo : 20X~170X (moniteur 21 ")
		Logiciel de mesure
iMeasuring		Système d'exploitation
Prise en charge du système d'exploitation WIN10/11-32/64 bits		Langue
Anglais, chinois simplifié, chinois traditionnel, d'autres langues peuvent être ajoutées		Environnement de travail
Température 20 °C ± 2 °C, variation de température		<1 °C/heure ; humidité 30 %~80 % HR ; vibrations<0,02 g, ≤15 HzAlimentation
CA 220 V/50 Hz ; 110 V/60 Hz		Dimensions (LxlxH)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Taille d'emballage (LxlxH)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Poids net
650 kg		780 kg	1380 kg	2000 kg	Remarque :

L est la longueur mesurée (mm), la précision mécanique de l'axe Z et la précision de la mise au point sont fortement liées à la surface de la pièce.

Le grossissement est une valeur approximative, il est lié à la dimension du moniteur et à la résolution.

Champ de vision (mm) = (diagonale*Horizontal*Vertical)

Description du modèle de configuration du produit (exemple avec AutoVision 432) :

Catégorie de produit

2.5D	3D	Marchandise	3D	Marchandise
Machine de mesure visuelle automatique 2.5D	Machine de mesure de contact et de vision automatique 3D AutoVision432B	Machine de mesure multisensorielle automatique 3D	Modèle	AutoVision432A AutoVision432B
Course de l'axe Y mm	523-180J	523-280J	523-380J	523-480J
C	D	Signification	Capteur à objectif zoom optique	Capteur à objectif zoom et capteur à sonde de contact
Capteur à objectif zoom et capteur laser	Capteur à objectif zoom, capteur à sonde de contact et capteur laser	Sonde de contact	Sans	MCP-Kit1
Sans	Version du logiciel	Sans	Version du logiciel	Sans
Laser Omron	Version du logiciel	Version du logiciel	iMeasuring4.2	iMeasuring4.2
iMeasuring5.0	iMeasuring5.1	Modèles et spécifications de la machine de mesure visuelle automatique à pont mobile :	Modèle	Code#

Modèle

Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A
523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B	523-280H	AutoVision542B
523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C	523-380H	AutoVision542C
523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D	523-480H	AutoVision542D
523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Modèle	Code#	Modèle
Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A
523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B	523-280M	AutoVision12102B
523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C	523-380M	AutoVision12102C
523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D	523-480M	AutoVision12102D
523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Modèle	Code#	Modèle
Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A	Course de l'axe Y mm	SinoVision342A
528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B	523-280R	SinoVision342B
528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C	523-380R	SinoVision342C
528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D	523-480R	SinoVision342D
528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Tableau de guidage de l'espace de mesure de la machine de mesure visuelle automatique à pont mobile :	Course	Modèle

Précision

Course de l'axe X mm	Course de l'axe Y mm	Course standard de l'axe Z mm		Axe Z maximum	Course personnalisée mm	E1x,y	E1z 300X400X200
Course de l'axe X mm	Course de l'axe Y mm	SinoVision342	1.2+L/200	Axe Z maximum	Course personnalisée mm	E1x,y	E1z 300X400X200
3.0+L/200	400	300	1500	2.0+L/200	3.5+L/200		2.0+L/200
400	200			400	2.0+L/200		2.0+L/200
500	200			400	400		2.0+L/200
4.0+L/200	300	400	2000	3.5+L/200	2.0+L/200		2.0+L/200
500	200			2.0+L/200	400		2.0+L/200
600	200			400	400		2.0+L/200
800	200			400	300		2.0+L/200
5.0+L/200	800	1000	200	300	300		3.5+L/200
5.0+L/200	1000	1200	200	300	200		3.5+L/200
5.0+L/200	1200	1500	200	200	200		3.5+L/200
5.0+L/200	1200	1800	200	200	2000X1500X200
5.0+L/200	1500	2000	200	200	2600X1600X200
2600	200	2000	200	200	D'autres spécifications de course peuvent être personnalisées en fonction des besoins du client.
