Système de mesure de la vision automatique de très grande taille

Machine de mesure de vision automatique à très grande course et haute précision

2600Série

Présentation du produit :

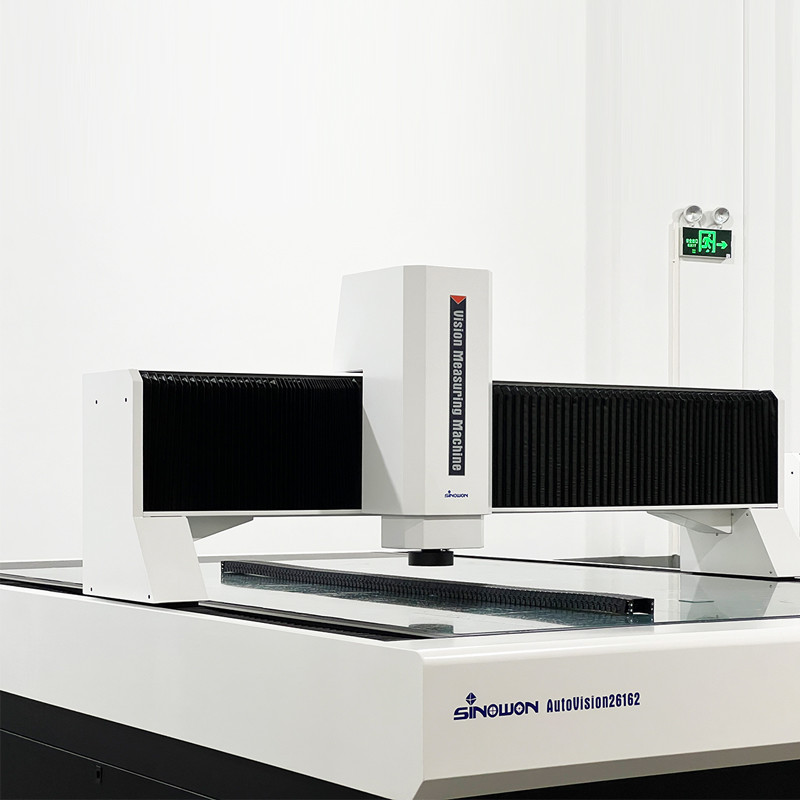

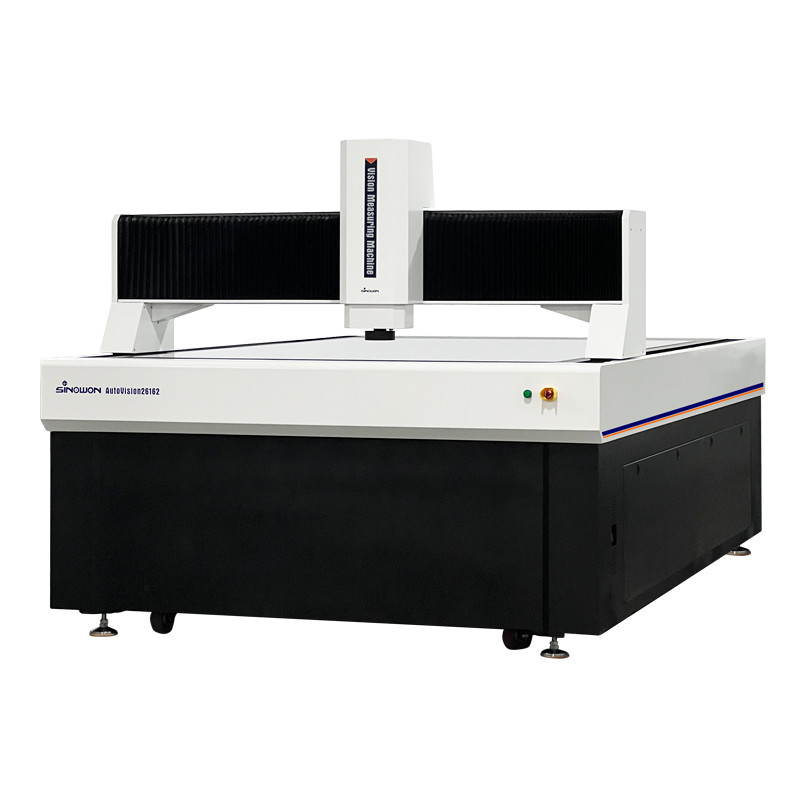

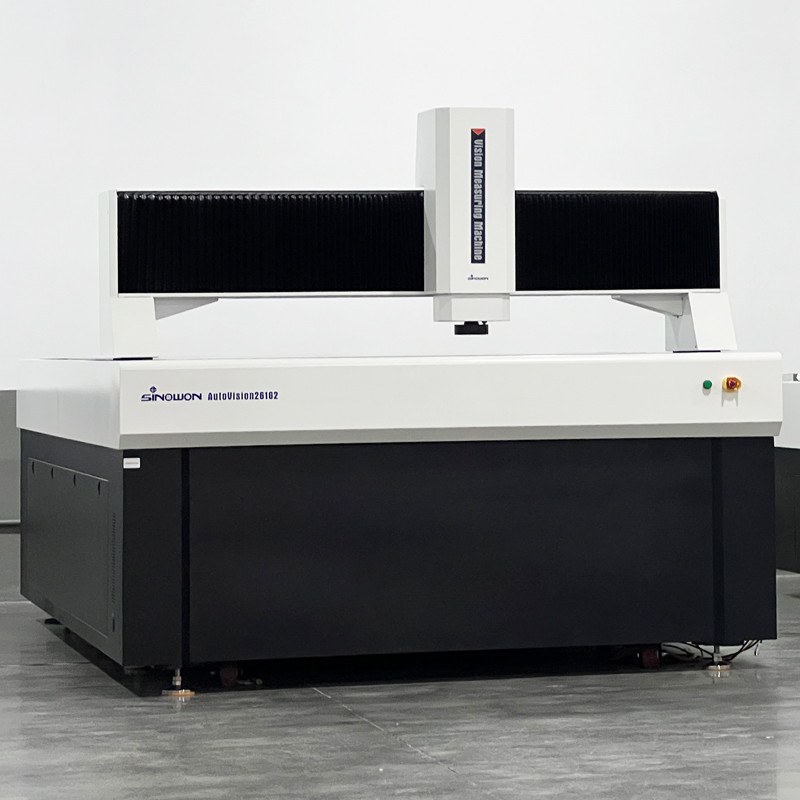

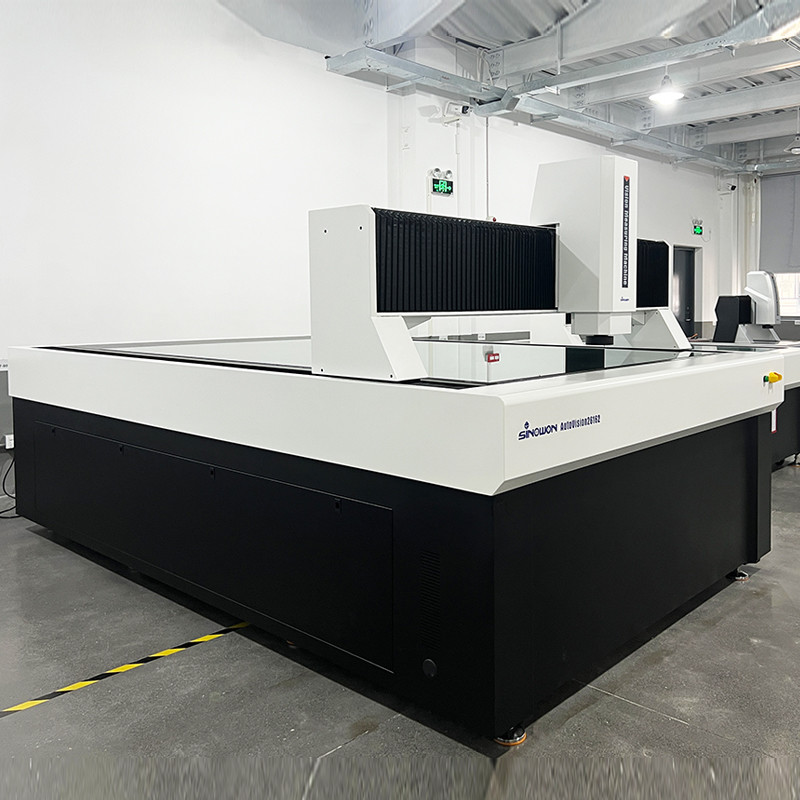

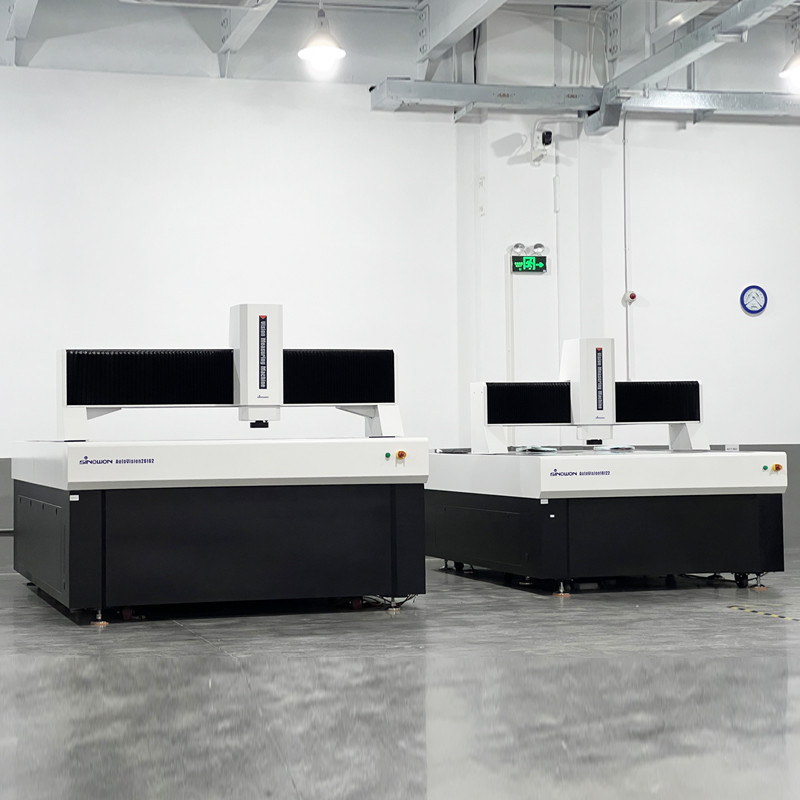

AutoVision est un instrument de mesure de vision automatique à pont mobile de haute précision conçu pour les mesures de haute précision et à grande échelle. Grâce à la structure du pont mobile, la mesure de la pièce est stationnaire, ce qui garantit la précision et la stabilité de la mesure, et convient à l'industrie électronique, aux appareils et instruments médicaux, à la mesure des écrans LCD et à l'aérospatiale, ainsi qu'à d'autres industries.

Caractéristiques du produit :c:

• Structure de type pont mobile, la pièce à mesurer est fixe ;l
• Contrôle entièrement automatique CNC à quatre axes en boucle fermée, mesure automatique ;l
• Base et pilier en marbre indien, bonne stabilité ;l
• Échelle linéaire RSF importée, résolution de 0,1 um, vis à billes rectifiées et servomoteur CA, etc. pour garantir la précision et la stabilité du système de mouvement ;
• Caméra couleur HD importée pour répondre aux besoins d'une observation claire et d'une mesure précise ;
• Objectif zoom coaxial motorisé haute résolution 8,3x, doublement précis et une seule correction de pixel nécessaire ;
• Avec un éclairage LED froid programmable à 5 anneaux et 8 divisions de surface et un éclairage LED parallèle de contour et un réglage intelligent de la lumière intégré, il peut contrôler automatiquement la luminosité dans les 8 divisions ;
• Fonction puissante et logiciel iMeasuring facile à utiliser pour améliorer le contrôle qualité ;l
• Module de sonde MCP et de capteur laser en option. Les machines peuvent être personnalisées en fonction des exigences des clients.

Spécifications :

Remarque :

L est la longueur mesurée (mm), la précision mécanique de l'axe Z et la précision de la mise au point sont fortement liées à la surface de la pièce.

Le grossissement est une valeur approximative, il est lié à la dimension du moniteur et à la résolution.

Champ de vision (mm) = (diagonale*horizontale*verticale)

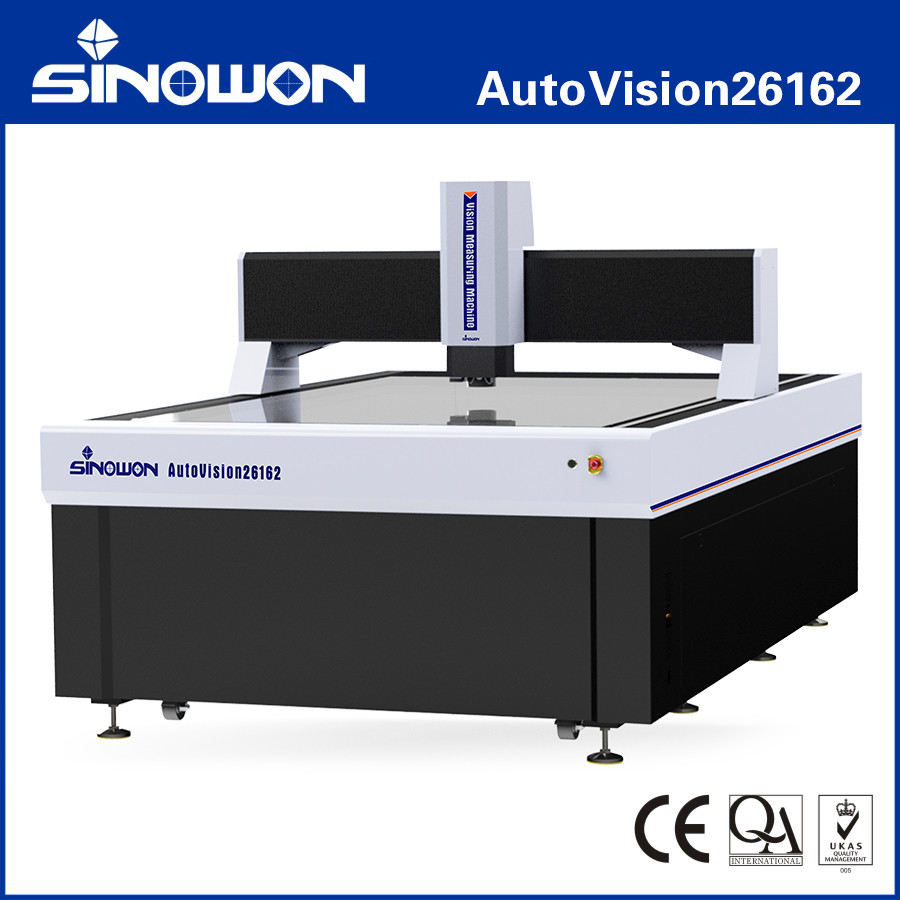

Description du modèle de configuration du produit (exemple avec AutoVision 26162) :

Code#

Modèle
