Machine de mesure de la vision manuelle de haute précision VMM Machine de mesure

1 séries

MOQ

Can be discussed

Prix

Machine de mesure de la vision manuelle de haute précision VMM Machine de mesure

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Code #: 525 à 120G

Bateau de travail en marbre: (505*350) mm

Table de travail en verre: (356*248) mm

Déplacement axe X/Y: (300*200) mm

Voyage sur l'axe Z: 200 mm

Échelles linéaires X/Y: Résolution: 0,5 μm

Précision de mesure: Le nombre d'unités de production est déterminé en fonction de l'indicateur de production.

Précision de répétition: 2um

Logiciel de mesure: iMesure

Dimension: (744*643*1075) mm

Poids brut/net: 275/208kg

Mettre en évidence:

Machine de mesure de la vision manuelle de haute précision

,

Machine de mesure de la vision manuelle VMM

,

Machine de mesure VMM de haute précision

Informations de base

Lieu d'origine: Jiangmen, Chine

Nom de marque: Hoyamo

Certification: CE/ ROHS

Numéro de modèle: VMS-3020A

Documents: D4 Sinowon VMS Series Manua...a1.pdf

Conditions de paiement et expédition

Détails d'emballage: Pâte contreplaquée

Délai de livraison: 15 jours ouvrables

Conditions de paiement: L/C, T/T

Capacité d'approvisionnement: 100 ensembles par mois

Galerie

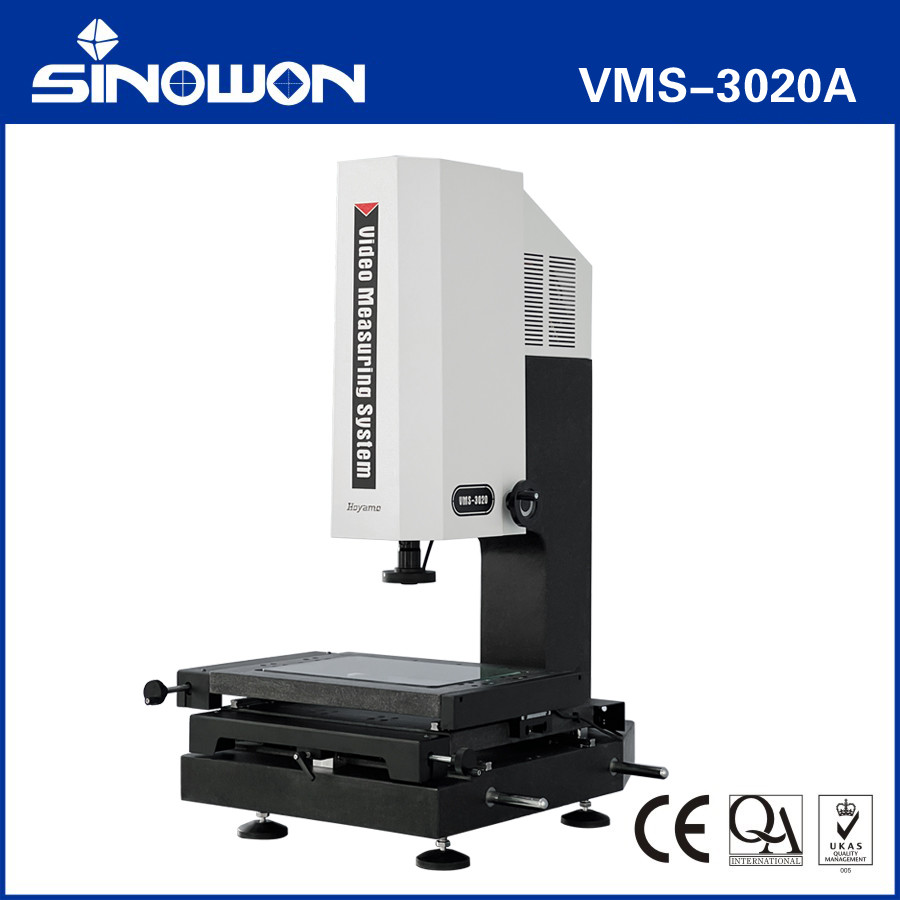

Machine de mesure de la vision manuelle de haute précision VMM Machine de mesure

Description de produit

Système de mesure vidéo Série VMS-3020

Caractéristique du produit:

● Adopter une base et une colonne en pierre de granit pour assurer la stabilité et la précision de la machine;

● Adoptez une tige polie sans dents et un dispositif de verrouillage rapide pour s'assurer que l'erreur de retour de la table est inférieure à 2um;

● Adopter une règle optique à instrument de haute précision et une table de travail de précision pour assurer que la précision de la machine est comprise entre ≤3,0+L/200um;

● Adoptez une lentille zoom et un appareil photo numérique couleur haute résolution pour assurer une qualité d'image claire sans distorsion;

● Utilisation de l'éclairage à froid LED de surface à quatre anneaux de 8 zones contrôlé par programme et de l'éclairage parallèle LED Contour ainsi que d'un module de réglage de la lumière intelligent intégré,la luminosité de la zone lumineuse dans la zone à 4 anneaux à 8 anneaux peut être librement réglée;

● le logiciel de mesure iMeasuring Vision améliore le contrôle de la qualité à un nouveau niveau;

● Une sonde de contact en option et un logiciel de mesure tridimensionnel peuvent être utilisés pour améliorer la machine à une machine de mesure tridimensionnelle en contact.

● Il peut être mis à niveau pour installer un module de fonction de mise au point automatique pour obtenir une mesure semi-automatique précise.

Spécifications techniques:

Commodité	Système de mesure vidéo manuel série VMS
Modèle	VMS-3020 est un
Table de travail en marbre	(505*350) mm
Table de travail en verre	(356*248) mm
Axe X/Y Voyage	(300*200) mm
Voyage par axe Z	Guide linéaire de haute précision, déplacement effectif 200 mm
Résolution des axes X/Y/Z	0.5m
Piédestal et montants	Granit de haute précision
Précision de mesure*	L'axe XY: ≤3,0+L/200 ((um);Zais:≤5+L/200 ((um)
Réglage de la précision	2m
Système d'éclairage ((Réglage du logiciel)	Surface 4 anneaux et 8 zones réglable à l'infini
	Éclairage parallèle à LED de contour
	Lumière coaxiale facultative
Caméra numérique	Caméra numérique haute résolution 1/3"/1.3Mpixel
Lentille de zoom	6l'objectif zoom à haute résolution de.5X;
Lentille de zoom	L'amplification optique: 0,7X ~ 4,5X fois; L'amplification vidéo: 26X ~ 172X ((21,5 ′′ Moniteur)
Logiciel de mesure	iMesure
Système de fonctionnement	Prise en charge du système d'exploitation WIN 10/11-32/64
Langue	anglais, chinois simplifié, chinois traditionnel, autres versions en option
Environnement de travail	Température 20°C ± 2°C, changement de température < 1°C/Hr; Humidité 30% à 80% RH; Vibration < 0,02 g, ≤ 15 Hz.
Énergie	Les réglages de fréquence sont les suivants:
Dimension ((WxDxH)	(7446431075) mm
Poids brut/poids net	275/208kg

Modèle etSLa mise au point deMannuel VidéoSystème de mesure:

Modèle	Code #	Modèle	Code #	Modèle	Code #	Modèle	Code #
Le VMS-2015	525-020E	VMS-2515	Le numéro de référence:	VMS-3020 est un	525-020G	VMS-4030	525-020H
VMS-2015A	525 à 120E	VMS-2515A	525 à 120F	VMS-3020A	525 à 120G	VMS-4030A	525 à 120H
VMS-2015B	525 à 220E	VMS-2515B	525 à 220F	Le système VMS-3020B	525 à 220G	VMS-4030B	525 à 220H
VMS-2015C	525 à 320E	VMS-2515C	525 à 320F	VMS-3020C	525 à 320G	VMS-4030C	525 à 320H
VMS-2015D	525 à 420E	VMS-2515D	525 à 420F	Le système VMS-3020D	525 à 420G	VMS-4030D	525 à 420H

L'espace de mesure de la série VMS de mesure de la visionSystème:

Les voyagesmm	Modèle	Code #	X Voyage par axe mm	Voyage de l'axe Y mm	Z Axe Voyage standard mm	Voyage maximal personnalisé par axe Z mm
100 x 100 x 100	VMS-1010	525 à 020C	100	100	100	Je ne peux pas.
150 x 100 x 100	Le VMS-1510	525-020D	150	100	100	Je ne peux pas.
200x150x200	Le VMS-2015	525-020E	200	150	200	300
250 x 150 x 200	VMS-2515	525-020G	250	150	200	300
300 x 200 x 200	VMS-3020 est un	525-020G	300	200	200	400
400 x 300 x 200	VMS-4030	525-020H	400	300	200	400
500 x 400 x 200	VMS-5040: le nombre de points de contact	525-020J	500	400	200	400
600 x 500 x 200	VMS-6050	525-020K	600	500	200	400

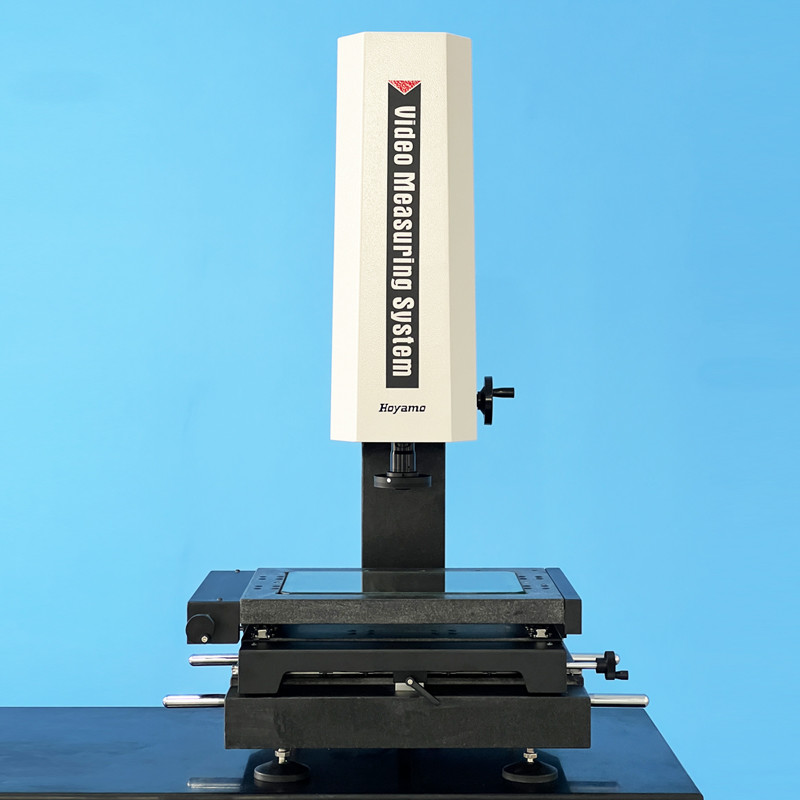

Machine de mesure de la vision manuelle de haute précision VMM Machine de mesure 1

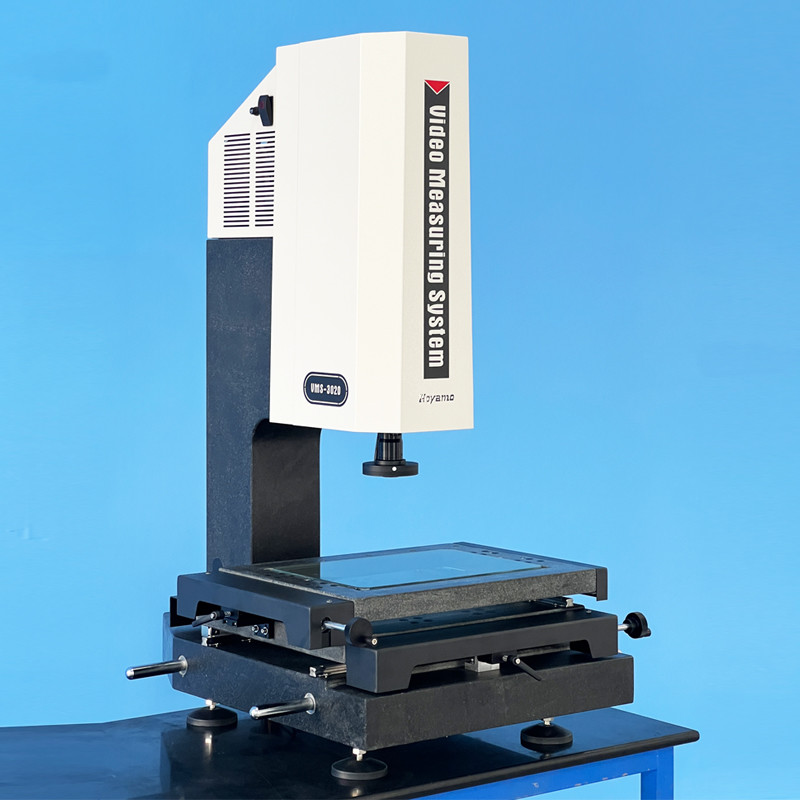

Machine de mesure de la vision manuelle de haute précision VMM Machine de mesure 4

Les dessins structurels:

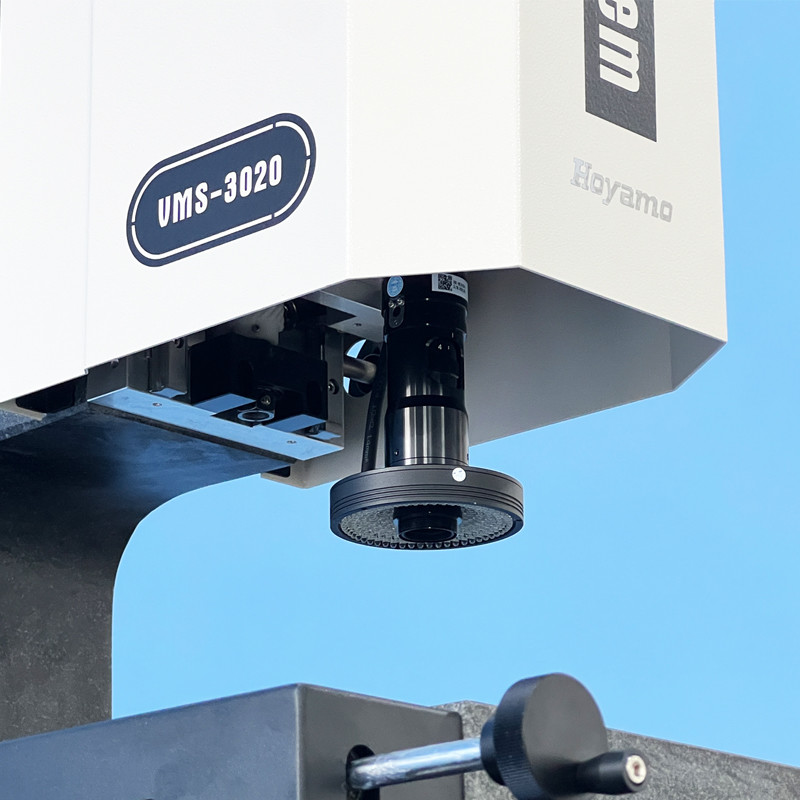

Machine de mesure de la vision manuelle de haute précision VMM Machine de mesure 5
