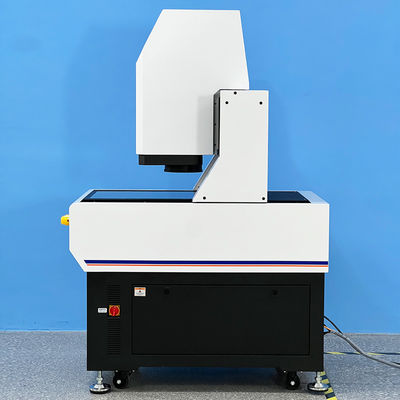

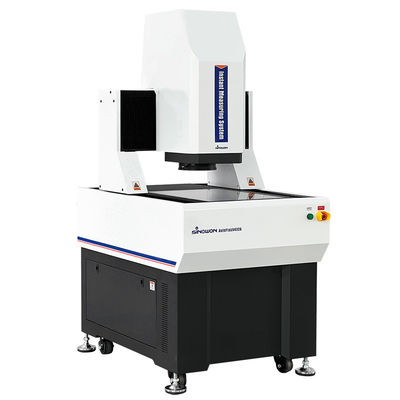

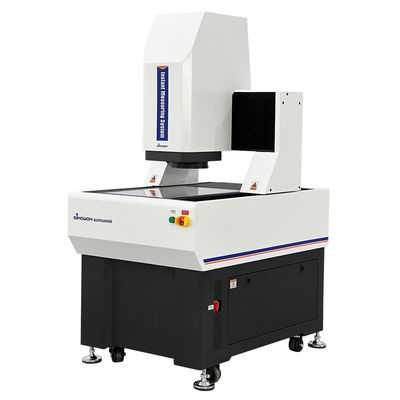

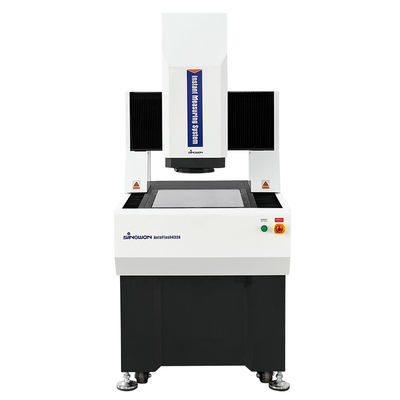

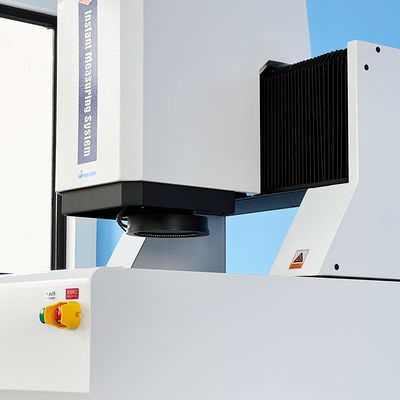

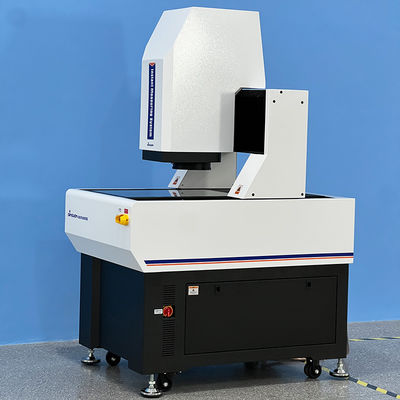

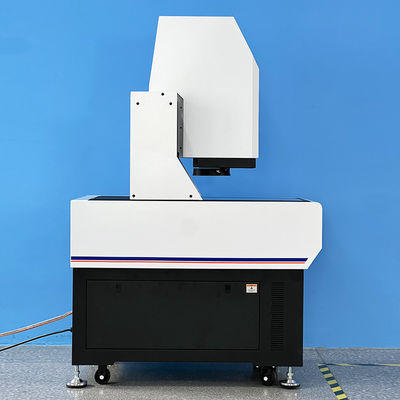

Système de mesure de la vision instantanée de 650 kg Machine de mesure de la vision de type pont mobile

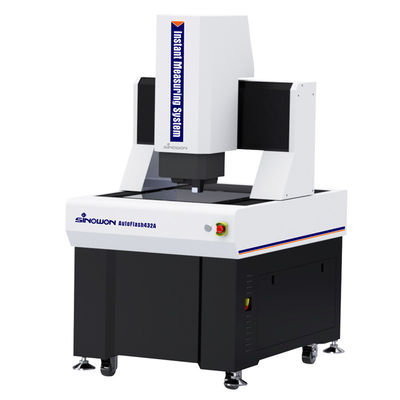

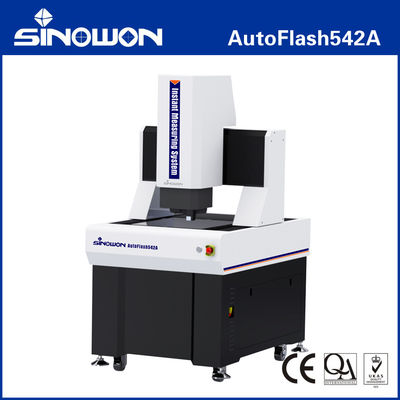

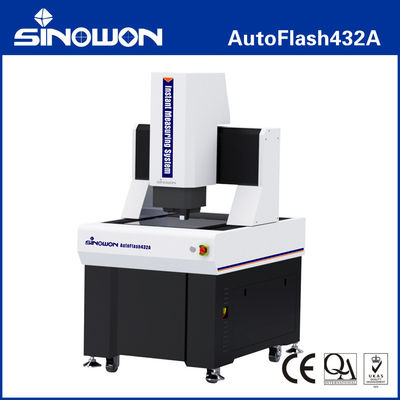

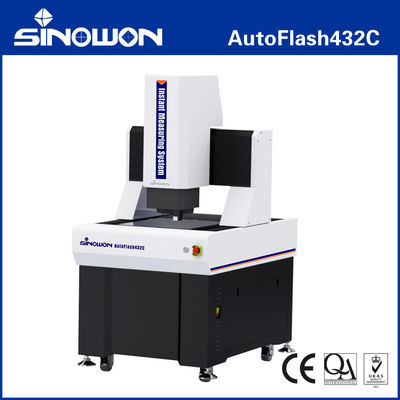

Système de mesure de vision instantanée à pont mobile AutoFlash Série

Présentation du produit :

La série AutoFlash est un système de mesure de vision instantanée entièrement automatique et de haute précision, avec une structure à portique, développé spécifiquement pour les mesures GD&T avec un contrôle électrique automatique à trois axes. Il est équipé d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'une configuration de mouvement automatique du matériel et des logiciels, ce qui permet une mesure rapide et précise des dimensions linéaires et géométriques. La structure du pont mobile garantit que la pièce mesurée reste stationnaire, assurant la précision et la stabilité de la mesure, ce qui la rend adaptée à la mesure dans des industries telles que l'électronique, les équipements médicaux, les écrans LCD et l'aérospatiale.

Caractéristiques du produit:Équipé d'une caméra de 20 millions de pixels et d'un objectif double télécentrique avec double grossissement, la qualité d'imagerie est excellente ;

• La conception à haute télécentricité en dessous de 0,02 ° garantit la précision de la mesure pour les produits présentant d'importantes différences de hauteur ;
• La faible distorsion TV inférieure à 0,01 % et l'uniformité de la distorsion sur l'ensemble de l'image garantissent la précision de la répétabilité dynamique de la mesure ;
• La conception à double grossissement permet une mesure efficace avec un grand champ de vision et une mesure de haute précision avec un grossissement élevé, satisfaisant les doubles besoins des clients en matière d'efficacité et de précision ;
• Le contrôle de précision entièrement automatique CNC à trois axes XYZ assure un positionnement précis ;
• L'utilisation d'une base et d'une colonne en marbre indien offre une bonne stabilité ;
• Des guides linéaires de précision, des vis à billes rectifiées, des servomoteurs CA, etc., garantissent la précision et la stabilité du système de mouvement ;
• L'échelle linéaire de haute précision de 0,1 µm assure la précision de positionnement et de mesure du système ;

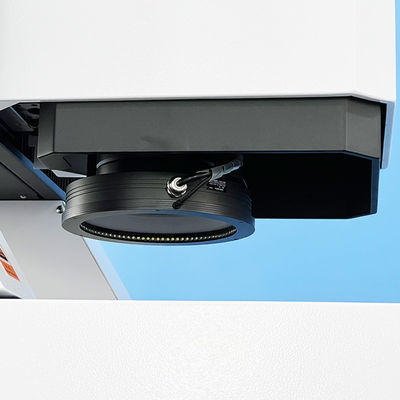

• Équipé de diverses sources lumineuses et d'une fonction de levage intelligente pour s'adapter à divers scénarios de mesure ;
• Le logiciel de mesure Geomea, puissant et facile à utiliser, améliore le contrôle qualité ;
• Des programmes de mesure automatiques peuvent être configurés pour effectuer efficacement et rapidement des mesures par lots ;
• Des capteurs de lumière blanche sans contact en option peuvent être utilisés pour mesurer l'épaisseur, la planéité, etc.
• Application :

Il peut être appliqué à la mesure de précision d'objets de grande taille

• Industrie 3C : écrans de téléphones portables, coques de téléphones portables
• Industrie électronique : cartes de circuits imprimés
• Nouvelle énergie : batteries au lithium
• Industrie automobile : pièces de précision
• Spécifications :

Produit

Catégorie de produit

Modèles et spécifications du système de mesure de vision instantanée :Modèle

Course
