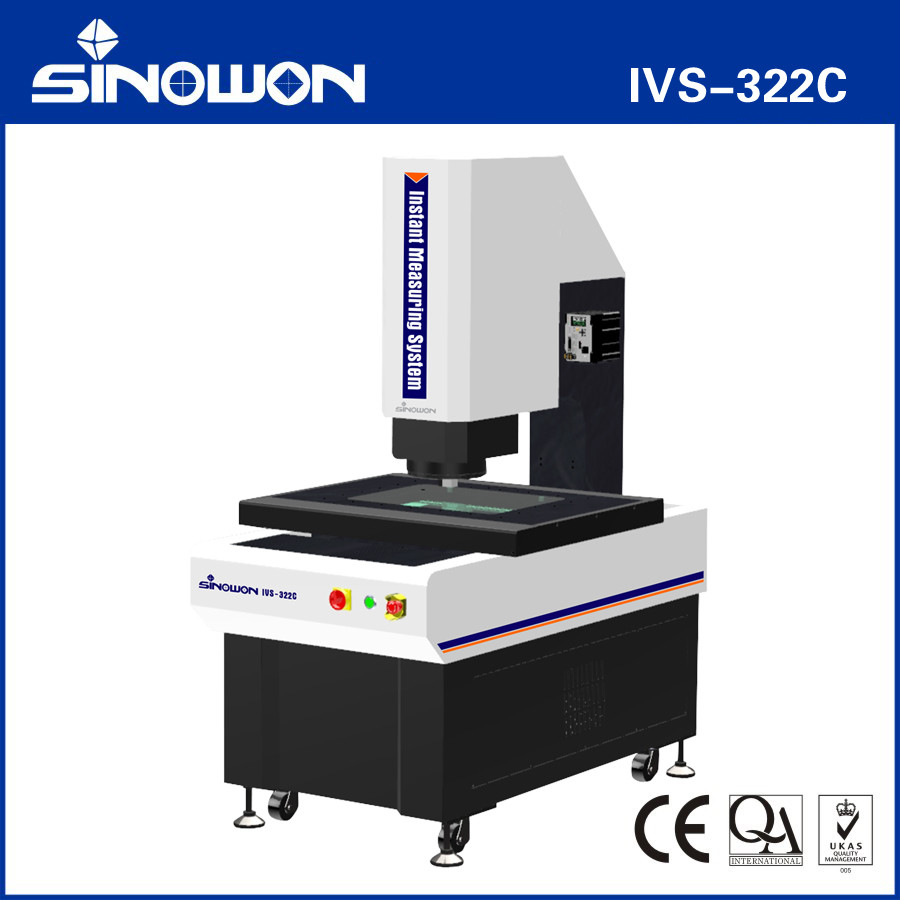

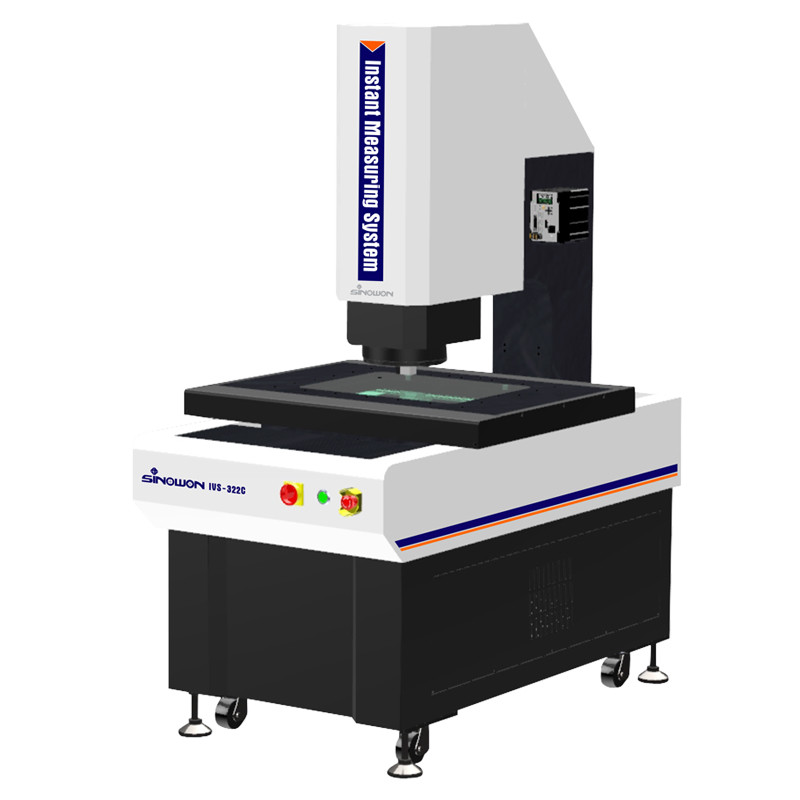

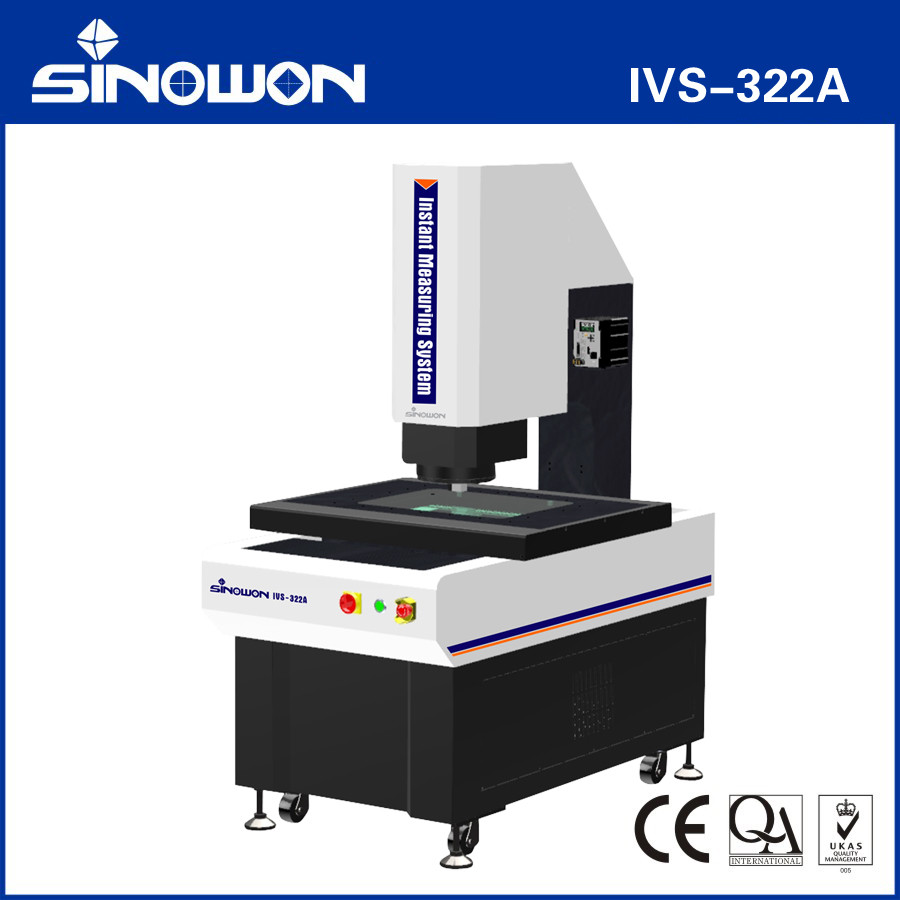

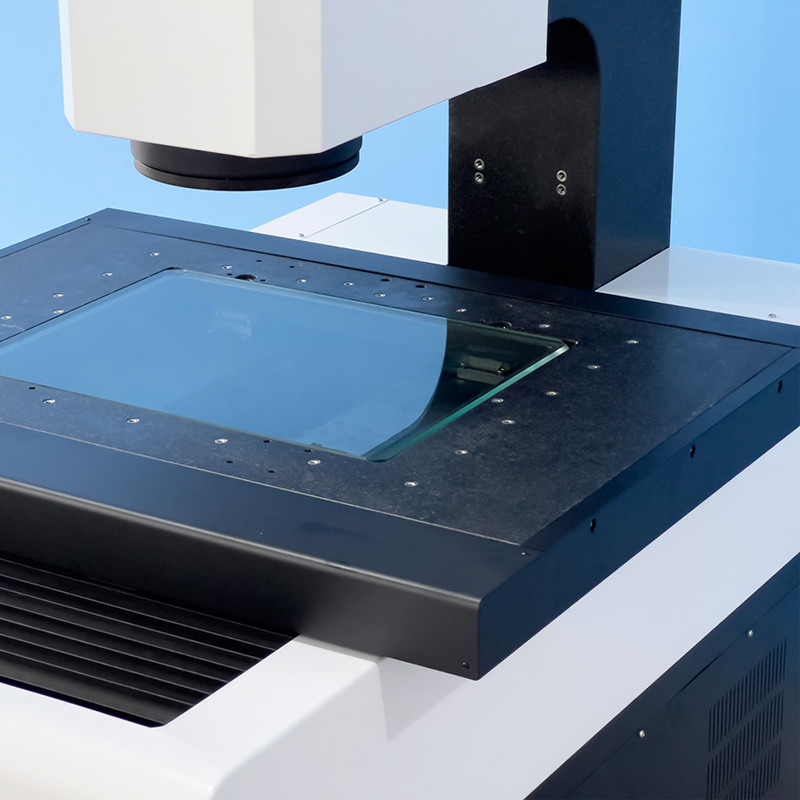

Systèmes de mesure vidéo instantanée à levier IVS-322 série

Système de mesure de la vision instantanée à levier IVS-322 série

Présentation du produit:

La série IVS est une machine de mesure de vision instantanée en porte-à-faux entièrement automatique avec système de lentille à double grossissement développée pour la mesure GD&T avec contrôle motorisé automatique à trois axes.Il est équipé de mise au point automatique, contrôle automatique de l'éclairage et déplacement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.

Caractéristiques du produitc:

• Équipé d'une caméra de 20 millions de pixels et d'une double lentille télécentrique à double grossissement, la qualité d'image est excellente;
• La conception à haute télécentricité inférieure à 0,02° assure une précision de mesure pour les produits présentant des différences de hauteur importantes;
• La faible distorsion TV inférieure à 0,01% et l'uniformité de la distorsion sur l'ensemble de l'image assurent la précision de la répétabilité dynamique de la mesure;
• La conception à double grossissement permet une mesure efficace avec un grand champ de vision et une mesure de haute précision avec un grand grossissement,satisfaire les deux besoins d'efficacité et de précision des clients;
• Le contrôle de précision CNC à trois axes XYZ, entièrement automatique, assure un positionnement précis;

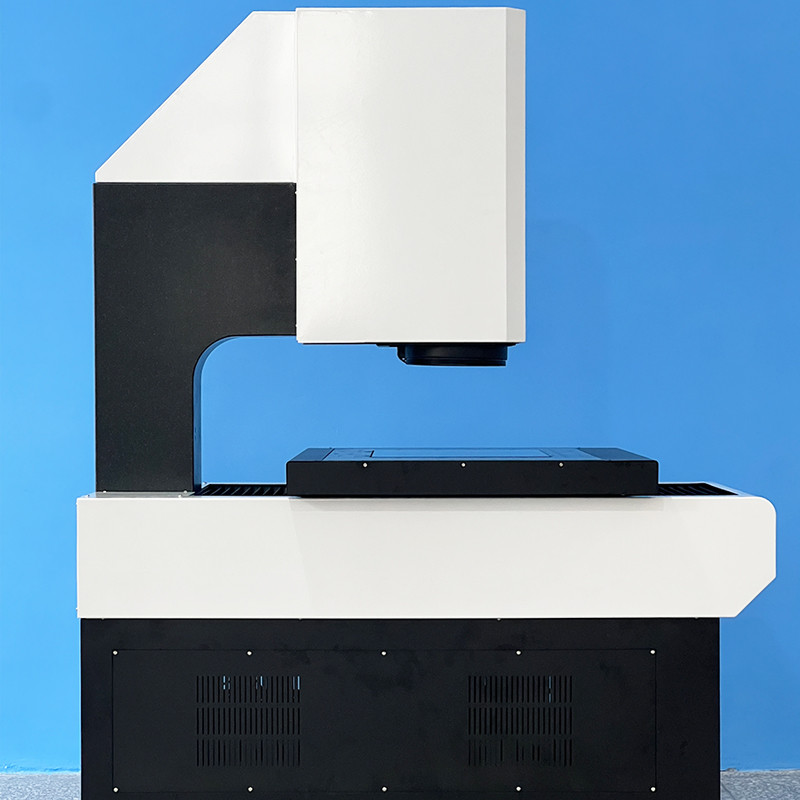

• L'utilisation d'une base et d'une colonne en marbre indien assure une bonne stabilité;
• Les guides linéaires de précision, les vis à billes de sol, les servo-moteurs à courant alternatif, etc., assurent la précision et la stabilité du système de mouvement;
• L'échelle linéaire de haute précision de 0,5 μm assure la précision de positionnement et de mesure du système;

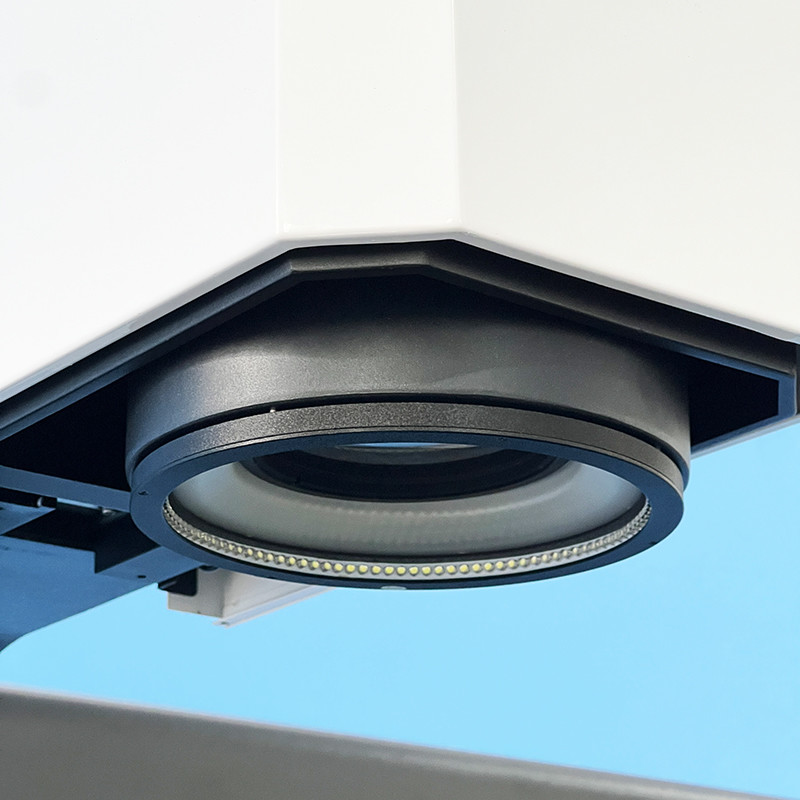

• équipé de diverses sources lumineuses et d'une fonction de levage intelligente pour s'adapter à divers scénarios de mesure;
• Le logiciel de mesure Geomea, puissant et facile à utiliser, améliore le contrôle de la qualité;
• Les programmes de mesure automatiques peuvent être configurés pour effectuer efficacement et rapidement les mesures par lots;
• Des capteurs de lumière blanche sans contact peuvent être utilisés en option pour mesurer l'épaisseur, la planéité, etc.

Applications:

• Il peut être appliqué à la mesure de précision d'objets de grande taille
• Industrie 3C: écrans de téléphones portables, étuis pour téléphones portables
• Industrie électronique: cartes PCB
• Nouvelle énergie: batteries au lithium
• Industrie automobile: pièces de précision

Les spécifications:

Description du modèle de configuration du produit (exemple avec IVS-322):

Modèles et spécifications du système de mesure de la vision instantanée:

Système de mesure de la vision instantanée Tableau de guidage spatial de mesure:

D'autres spécifications de voyage peuvent être personnalisées en fonction des besoins du client.
