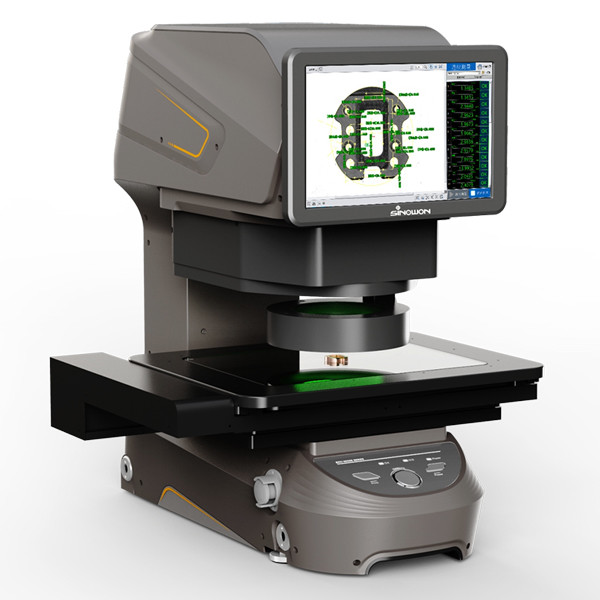

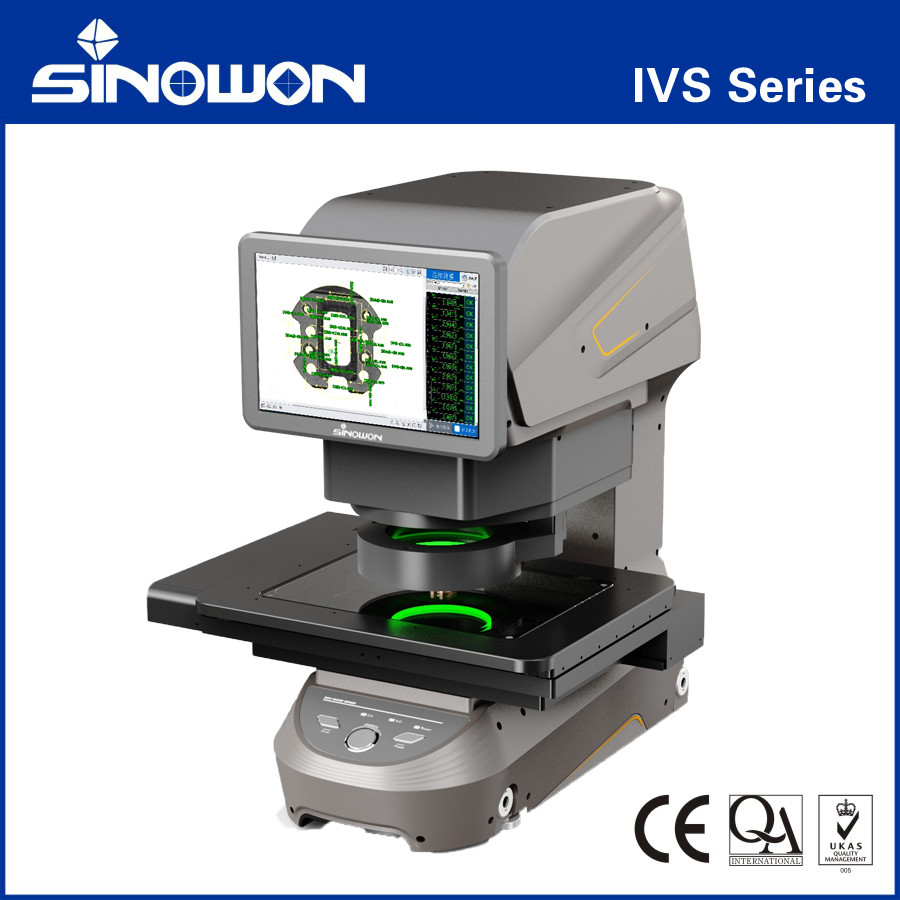

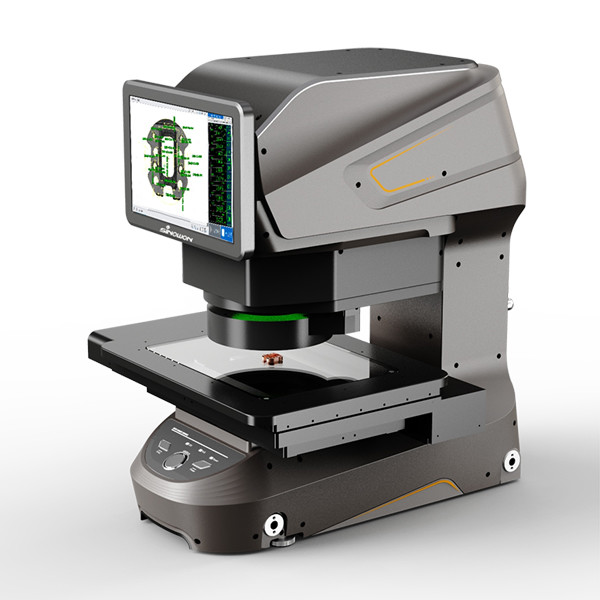

Système de vision instantanée de la série IVS-202
Caractéristiques du produitc:

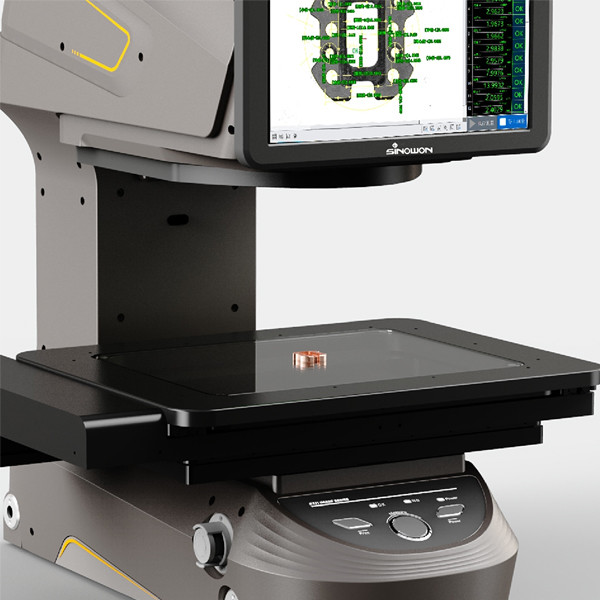

Système de mesure instantanée sur le banc
● La structure de la table est compacte et facile à manipuler.
● Mesure à un bouton, peut également être assortie au signal IO pour réaliser une mesure automatique.
● Le rapport peut être téléchargé automatiquement dans le système de gestion des données.
Mesure de haute précision sous la lumière de surface
● Équipé d'une téléobjective à double grossissement et de deux caméras de 20 MP, d'un éclairage de surface multi-angle automatique et d'un éclairage de surface coaxial en option.
● Grâce à l'algorithme indépendant et puissant de calcul des bords de l'IA, il peut facilement réaliser une recherche précise des bords sur la surface et filtrer les zones non valides pour détecter les désordres de bordure.
● La répétabilité des mesures de la lumière de surface peut également atteindre un niveau similaire à celui de la lumière de fond.
Mesure rapide et fonctionnement facile
● Peut mesurer 100 dimensions en une seconde, ce qui réduit considérablement le temps de mesure.
● L'interface de fonctionnement du logiciel est simple et facile à comprendre, et le programme de mesure et le paramètre peuvent être facilement écrits.
● Grâce à la mise au point automatique, au positionnement automatique et à la fonction de mesure automatique, tout opérateur peut obtenir des résultats de mesure stables.
Il est pratique|Un bouton pour mesurer
Une combinaison de matériel puissante|Mesure de haute précision
Équipé d'une double lentille télécentrique d'agrandissement et de deux caméras de 20 MP, d'une lumière de surface multi-angle automatique et d'une lumière de surface coaxial en option.,Il peut facilement réaliser une recherche précise des bords sur la surface et filtrer les zones non valides pour le désordre de bordure.La répétabilité de mesure de la lumière de surface peut également atteindre un niveau similaire à celui de la lumière de fond.
C' est facile.|Mesure rapide et fonctionnement facile
Le système peut mesurer 100 dimensions en une seconde, ce qui réduit considérablement le temps de mesure.et le programme de mesure et le paramètre peuvent être facilement écritsAvec la mise au point automatique, le positionnement automatique et la fonction de mesure automatique, tout opérateur peut obtenir des résultats de mesure stables.
Les spécifications:
| Modèle |
Le numéro de série IVS-100 |
Le numéro d'immatriculation |
Le numéro IVS-302D |
| Code # |
500 à 011 |
500 à 021 |
500-031 |
| Plage de mesure |
X |
φ100 |
200 mm |
300 mm |
| Y |
200 mm |
200 mm |
| Z |
75 mm |
75 mm |
75 mm |
| VFV |
Mode haute précision |
26 mm x 18 mm |
|
Mode large champ
|
φ100 mm |
| Répétabilité |
Mode haute précision |
± 1,5 μm |
| Mode large champ |
± 3 μm |
| Unité minimale |
0.1 μm |
| Précision |
Une grande précision |
Sans obligation |
± 1,5 μm |
| Avec liaison |
|
±3+L/150 μm |
±3+L/150 μm |
| Large champ |
Sans obligation |
± 3 μm |
| Avec liaison |
|
± 5+L/150 μm |
± 5+L/150 μm |
| Le poids |
33 kg |
45 kg |
50 kg |
| Système optique |
La caméra |
" 20MP BW Caméra * 2 |
| Lentille |
Lentille télécentrique à double grossissement |
| Lumière de surface |
Lumière à deux anneaux |
| Lumière inférieure |
Lumière de fond parallèle verte |
| Capacité |
5 kg |
| Logiciel de mesure |
Logiciel GD&T |
| Énergie |
220V ± 10%, 50 Hz |
| Environnement de travail |
Température: 20 ± 3°C, Humidité: 30-80%, Vibration: < 0,002 g, 15 Hz |
| Dimension (L*W*H) mm |
600*300*650 mm |
600*410*650 mm |
600*510*650 mm |
