Name: Machine de mesure de la vision manuelle 2D 2.5D 3D de haute précision VMS-4030
Brand: Hoyamo and Sinowon Inc
SKU: VMS-4030A
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Code#: 525 à 120H

Bateau de travail en marbre: (605*450) mm

Table de travail en verre: (456*348) mm

Voyage de l'axe x / y: (400*300)mm

Voyage de l'axe z: 200mm

Échelles linéaires X/Y: Résolution: 0,5UM

Précision des mesures: Le nombre d'unités de production est déterminé en fonction de l'indicateur de production.

Précision de répétition: 2UM

Logiciel de mesure: iMesure

Dimension: (400*300)mm

Poids net: 283KG

Mettre en évidence:

Machine de mesure de la vision manuelle 3D

Machine de mesure de la vision manuelle en 2D

Informations de base

Lieu d'origine: Jiangmen, Chine

Nom de marque: Hoyamo

Certification: CE/ ROHS

Numéro de modèle: VMS-4030A

Documents: D4 Sinowon VMS Series Manua...a1.pdf

Conditions de paiement et expédition

Détails d'emballage: Contre-plaqué

Délai de livraison: 30 JOURS OUVRABLES

Conditions de paiement: LC, T/T

Capacité d'approvisionnement: 100 ensembles/mois

Galerie

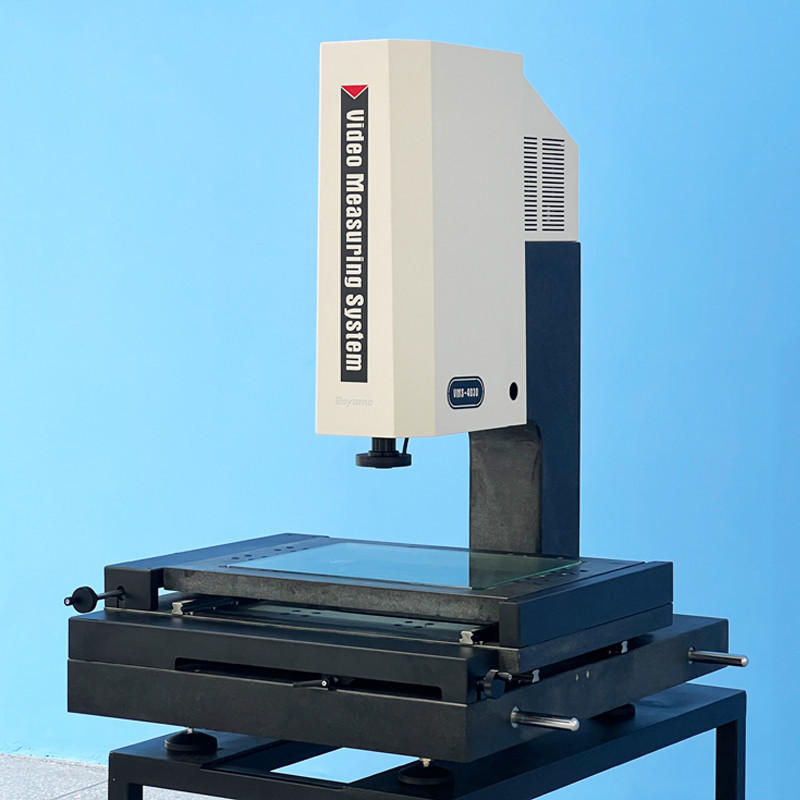

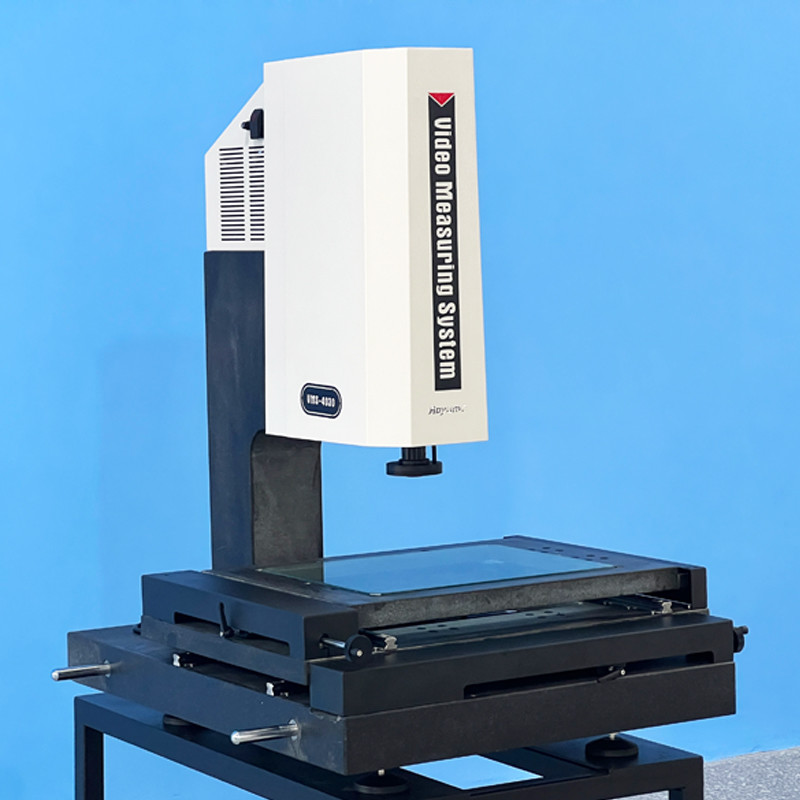

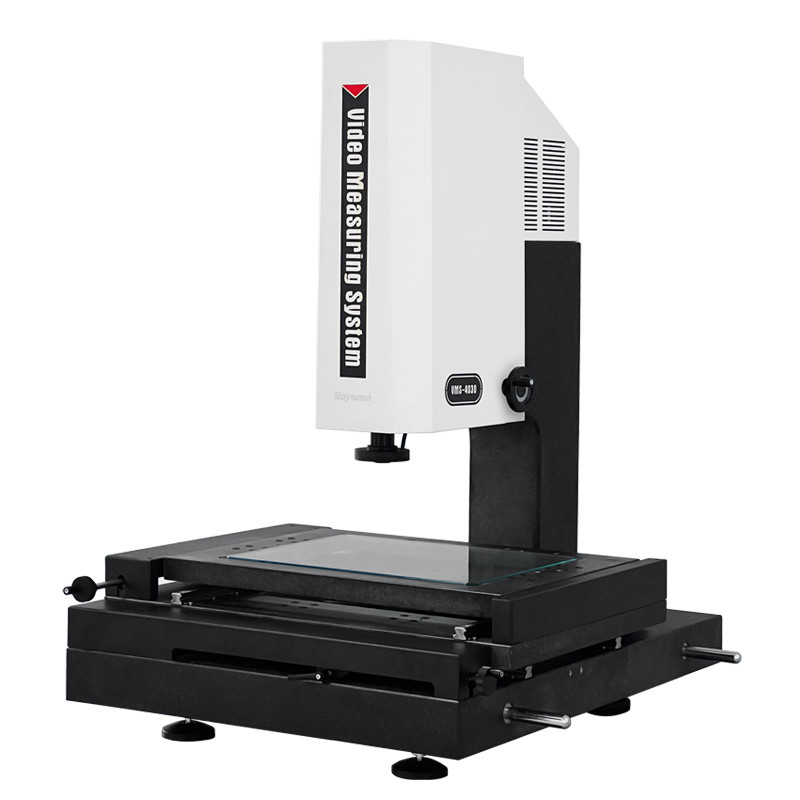

Machine de mesure de la vision manuelle 2D 2.5D 3D de haute précision VMS-4030

Description de produit

Système de mesure vidéo Série VMS-4030

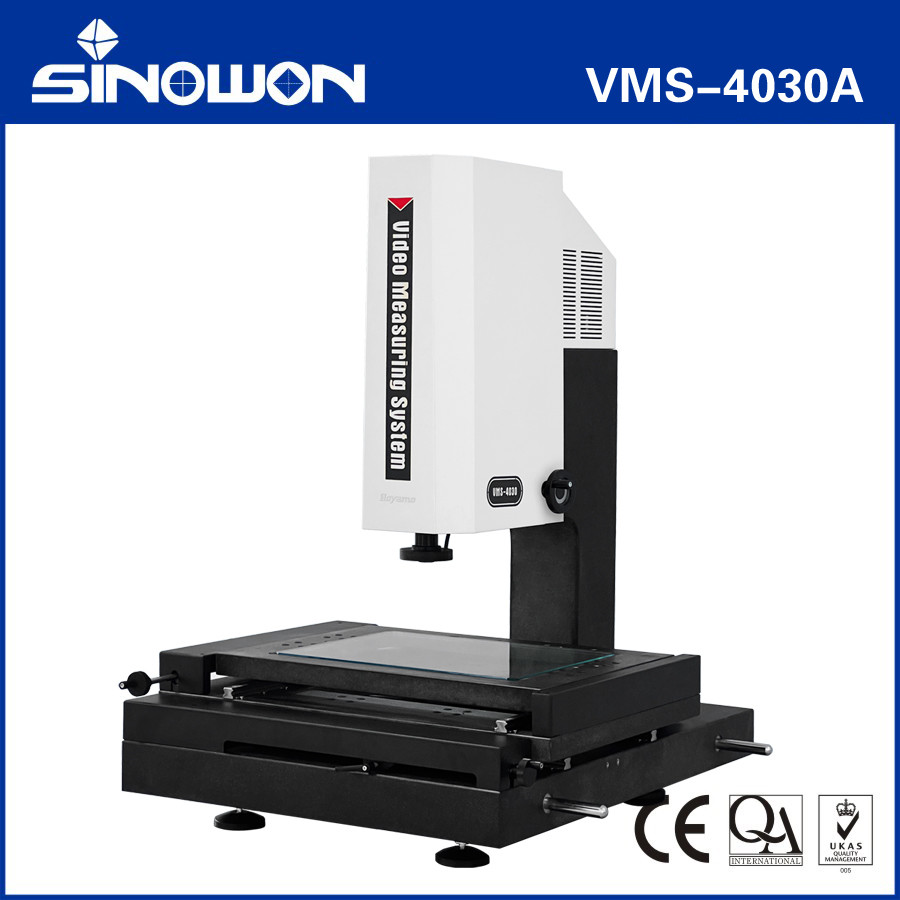

Machine de mesure de la vision manuelle 2D 2.5D 3D de haute précision VMS-4030 0

Caractéristique du produit :

● Adoptez une base et une colonne en pierre de granit pour assurer la stabilité et la précision de la machine ;

● Adoptez une tige polie sans dents et un dispositif de verrouillage à déplacement rapide pour garantir que l'erreur de retour de la table est inférieure à 2 um ;

● Adoptez une règle optique d'instrument de haute précision et une table de travail de précision pour garantir que la précision de la machine est inférieure ou égale à ≤3,0+L/200 um ;

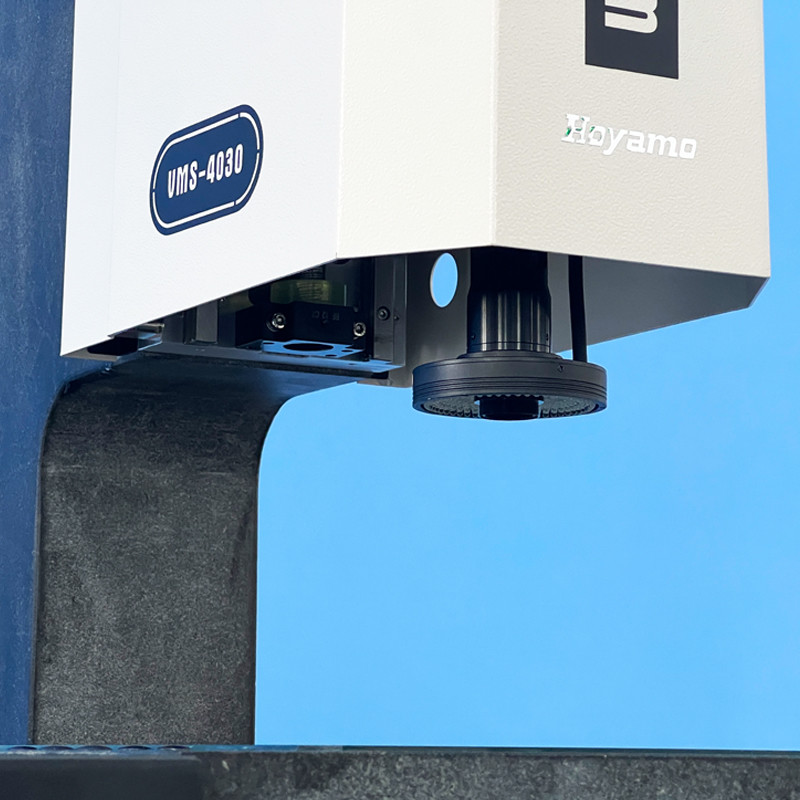

● Adoptez un objectif zoom et une caméra numérique couleur haute résolution pour garantir une qualité d'image claire sans distorsion ;

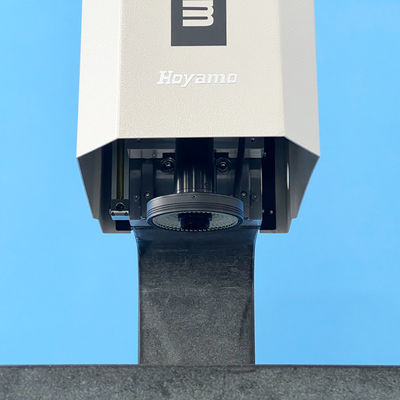

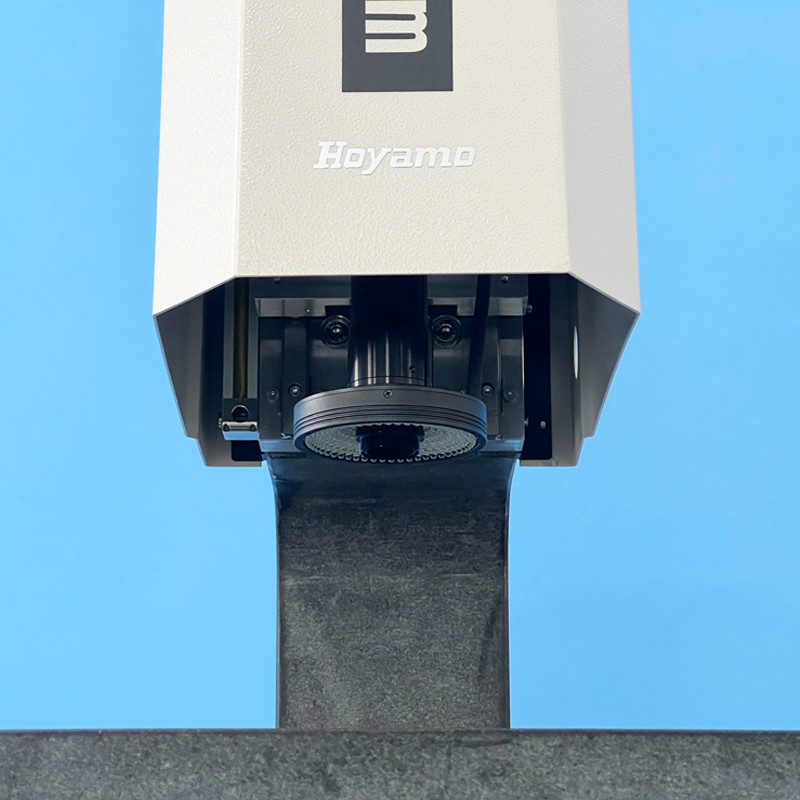

● En utilisant l'éclairage froid LED à 4 anneaux et 8 zones à commande de programme et l'éclairage parallèle LED de contour ainsi qu'un module de réglage de la lumière intelligent intégré, la luminosité de la zone de la lumière dans les 4 anneaux et 8 zones peut être librement contrôlée ;

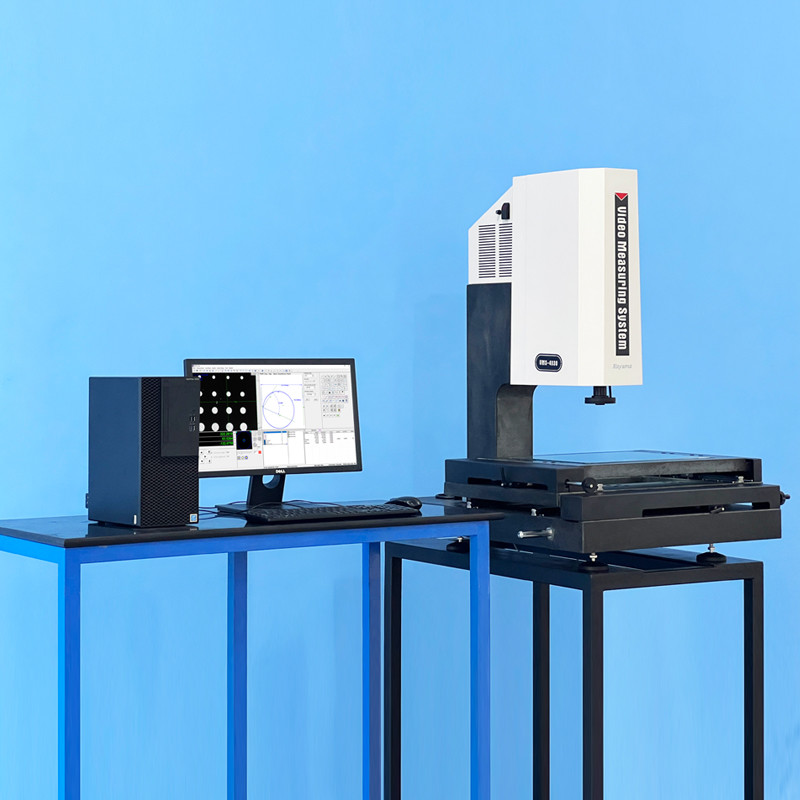

● Le logiciel de mesure iMeasuring Vision améliore le contrôle qualité à un nouveau niveau ;

● Une sonde de contact optionnelle et un logiciel de mesure tridimensionnelle peuvent être utilisés pour mettre à niveau la machine vers une machine de mesure tridimensionnelle par contact.

● Il peut être mis à niveau pour installer un module de fonction de mise au point automatique afin d'obtenir une mesure semi-automatique précise.

Spécifications techniques :

Marchandise	Système de mesure vidéo manuel Série VMS
Modèle	VMS-4030
Établi en marbre	(605*450)mm
Établi en verre	(456*348)mm
Course des axes X/Y	(400*300)mm
Course de l'axe Z	Guide linéaire de haute précision, course effective 200 mm
Résolution des axes X/Y/Z	0,5 um
Socle et montants	Granit de haute précision
Précision de mesure*	Axe XY : ≤3,0+L/200(um) ; Axe Z : ≤5+L/200(um)
Précision de répétition	2 um
Système d'éclairage (réglage logiciel)	Surface 4 anneaux et 8 zones éclairage froid LED réglable à l'infini
	Éclairage parallèle LED de contour
	Lumière coaxiale en option
Caméra numérique	Caméra numérique haute résolution 1/3"/1,3 Mpixels
Objectif zoom	Objectif zoom haute résolution 6,5X ;
Objectif zoom	Grossissement optique : 0,7X~4,5X fois ; Grossissement vidéo : 26X~172X (moniteur 21,5 ")
Logiciel de mesure	iMeasuring
Système d'exploitation	Prise en charge du système d'exploitation WIN 10/11-32/64
Langue	Anglais, chinois simplifié, chinois traditionnel, versions linguistiques optionnelles
Environnement de travail	Température 20℃±2℃, variation de température <1℃/Hr ; Humidité 30 %~80 % HR ; Vibration <0,02 g, ≤15 Hz.
Alimentation	AC220V/50Hz ; 110V/60Hz
Dimensions (LxlxH)	(9087761070)mm
Poids net	283 kg

Description du modèle de configuration du produit (Exemple avec VMS-4030)

Catégorie de produit	Système de mesure vidéo manuel			Semi-automatique Système de mesure vidéo
Configuration du capteur	2D	2.5D	3D	2.5D	3D
Marchandise	2D Système de mesure vidéo	2.5D Système de mesure vidéo	3D Système de mesure par contact et vidéo	2.5D Système de mesure vidéo semi-automatique	3D Système de mesure par contact et vidéo semi-automatique
Modèle	VMS-4030	VMS-4030A	VMS-4030B	VMS-4030C	VMS-4030D
Type	------	A	B	C	D
Signification	Capteur à objectif zoom optique	Capteur à objectif zoom optique	Capteur à objectif zoom et Capteur de sonde de contact	Capteur à objectif zoom et fonction de mise au point automatique sur l'axe Z	Capteur à objectif zoom, capteur de sonde de contact et fonction de mise au point automatique
Mise au point automatique sur l'axe Z	Sans	Sans	Sans	Avec	Avec
Sonde de contact	Sans	Sans	Avec	Sans	Avec
Logiciel	iMeasuring2.0	iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.1
Fonctionnement	Manuel	Manuel	Manuel	Semi-automatique	Semi-automatique

Modèle et Spécification de Manuel Vidéo Système de mesure:

Modèle	Code#	Modèle	Code#	Modèle	Code#	Modèle	Code#
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

Machine de mesure de la vision manuelle 2D 2.5D 3D de haute précision VMS-4030 1

L'espace de mesure de la série VMS de mesure visuelle Système :

Course mm	Modèle	Code#	Course de l'axe X mm	Course de l'axe Y mm	Course standard de l'axe Z mm	Course personnalisée maximale de l'axe Z mm
100x100x100	VMS-1010	525-020C	100	100	100	------
150x100x100	VMS-1510	525-020D	150	100	100	------
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Dessins structurels :

Machine de mesure de la vision manuelle 2D 2.5D 3D de haute précision VMS-4030 6
