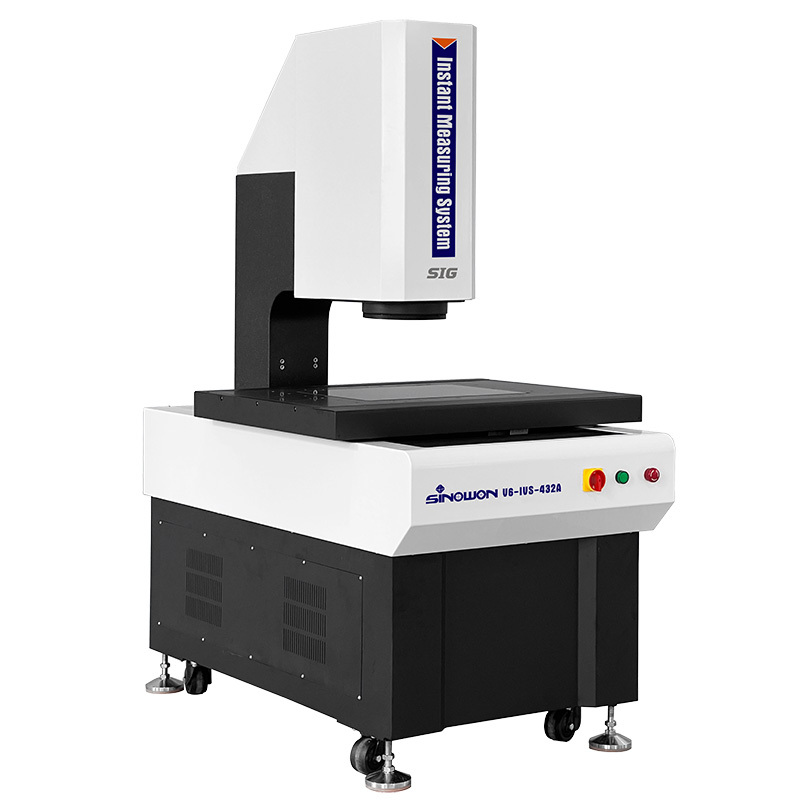

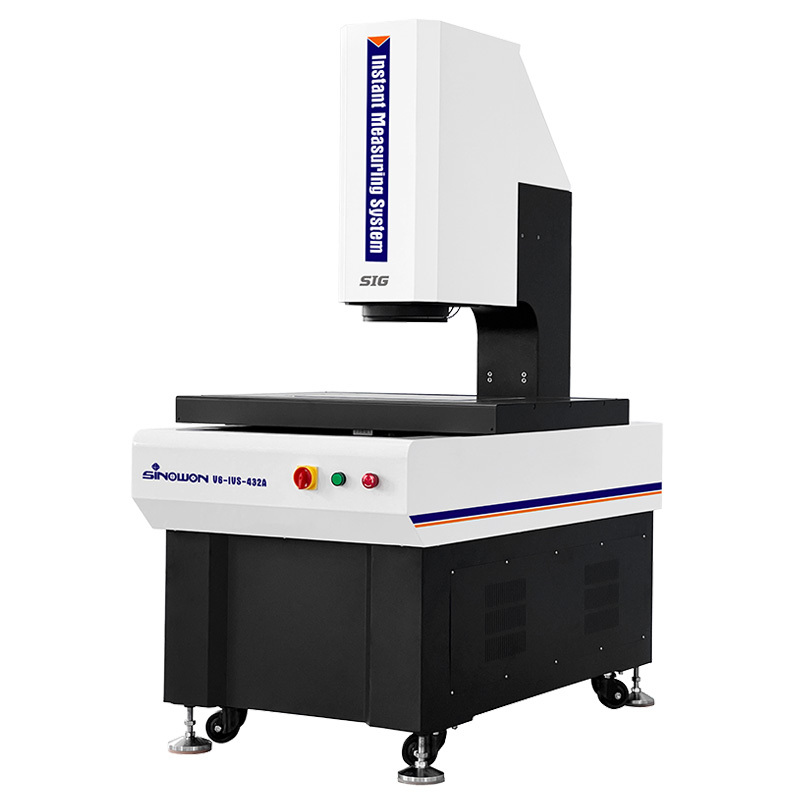

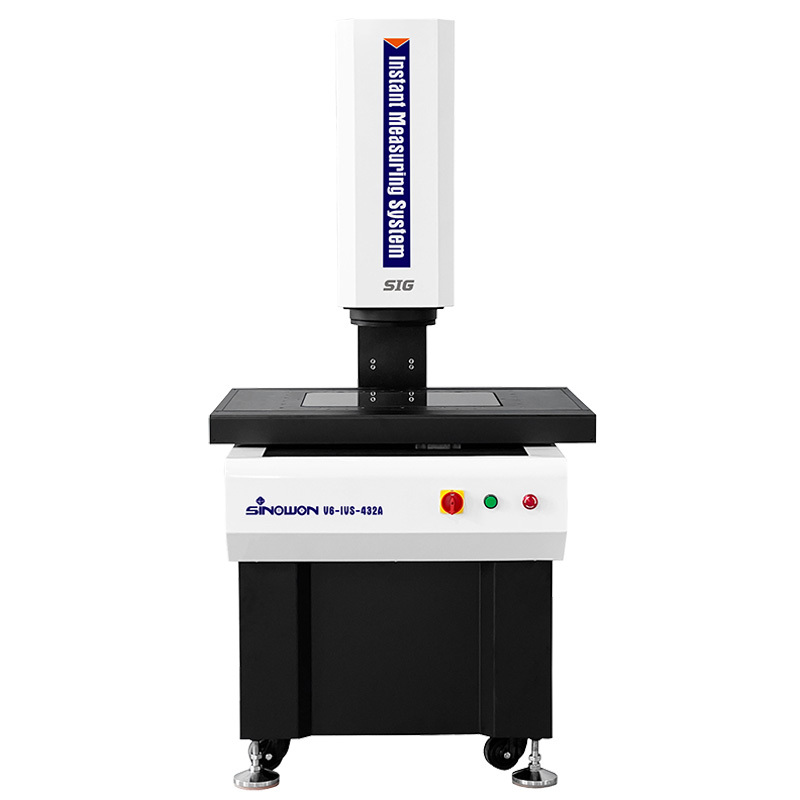

Machine de mesure automatique de la vision à levier de haute précision de la série V6-IVS-432

Machine de mesure automatique de la vision à levier de haute précision V6-IVS Série

La série V6-IVS est une machine de mesure de vision instantanée en porte-à-faux entièrement automatique avec système de lentille à double grossissement développé pour la mesure GD&T avec commande motorisée automatique à trois axes.Il est équipé de mise au point automatique, contrôle automatique de l'éclairage et déplacement automatique de la configuration matérielle et logicielle pour effectuer rapidement et précisément la mesure des dimensions linéaires et géométriques.

Caractéristique du produit:

• iMeasuring série logiciel de mesure automatique Vision, puissant et facile à utiliser.
• Équipé d'une caméra de 20 millions de pixels et d'une double lentille télécentrique à double grossissement, la qualité de l'image est excellente;
• La conception à haute télescence inférieure à 0,02° assure une précision de mesure pour les produits présentant des différences de hauteur importantes;
• La faible distorsion de la télévision inférieure à 0,01% et l'uniformité de la distorsion sur l'ensemble de l'image assurent la précision de la répétabilité dynamique de la mesure;
• La conception à double grossissement permet une mesure efficace avec un grand champ de vision et une mesure de haute précision avec un grand grossissement,satisfaire les deux besoins d'efficacité et de précision des clients;
• Le contrôle de précision CNC à trois axes XYZ, entièrement automatique, assure un positionnement précis;
• L'utilisation d'une base et d'une colonne en marbre indien assure une bonne stabilité;
• Les guides linéaires de précision, les vis à billes de sol, les servo-moteurs à courant alternatif, etc., assurent l'exactitude et la stabilité du système de mouvement;
• L'échelle linéaire de haute précision de 0,5 μm assure la précision de positionnement et de mesure du système;
• équipé de diverses sources lumineuses et d'une fonction de levage intelligente pour s'adapter à divers scénarios de mesure;
• Le logiciel de mesure Geomea, puissant et facile à utiliser, améliore le contrôle de la qualité;
• Les programmes de mesure automatiques peuvent être configurés pour effectuer efficacement et rapidement des mesures par lots;
• Des capteurs de lumière blanche sans contact peuvent être utilisés en option pour mesurer l'épaisseur, la planéité, etc.

Les spécifications:

Description du modèle de configuration du produit (exemple avec V6-IV)S-432):

Modèles et spécifications de la machine de mesure de la vision automatique à levier:

Tableau du guide de voyage de la machine de mesure de la vision automatique à levier:

Machine de mesure de la visionLes dessins structurels:
