Système de mesure vidéo automatique 3D à levier 2um Répétabilité 320kg Poids net

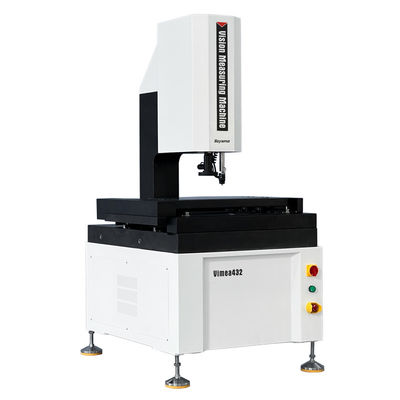

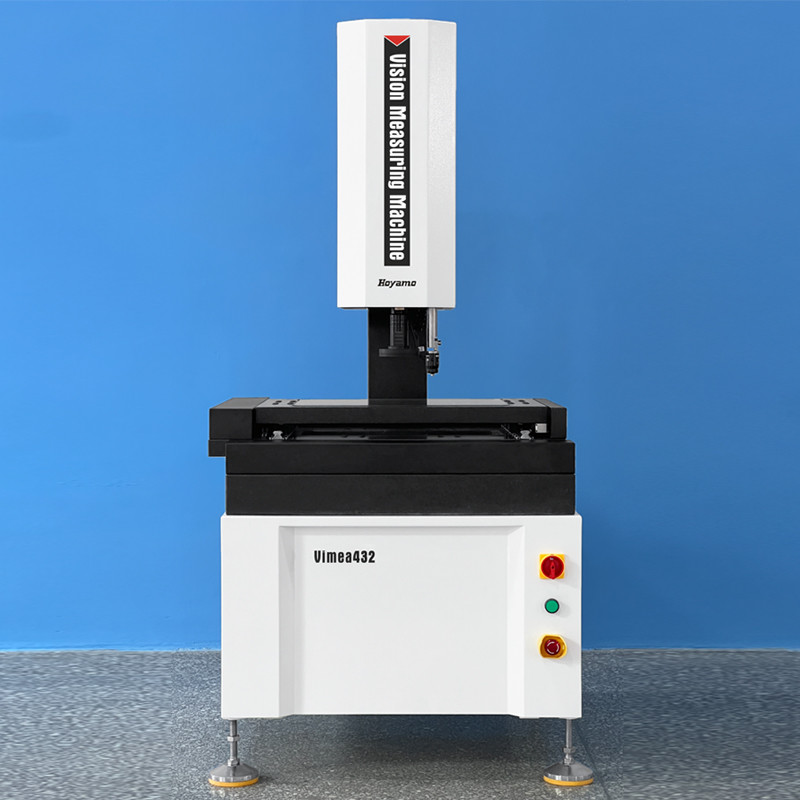

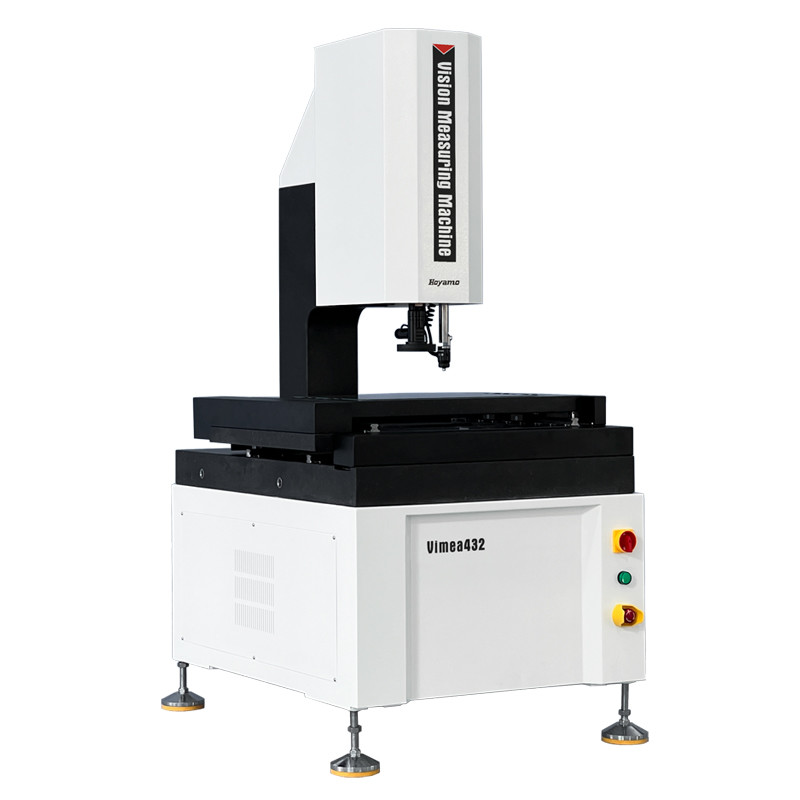

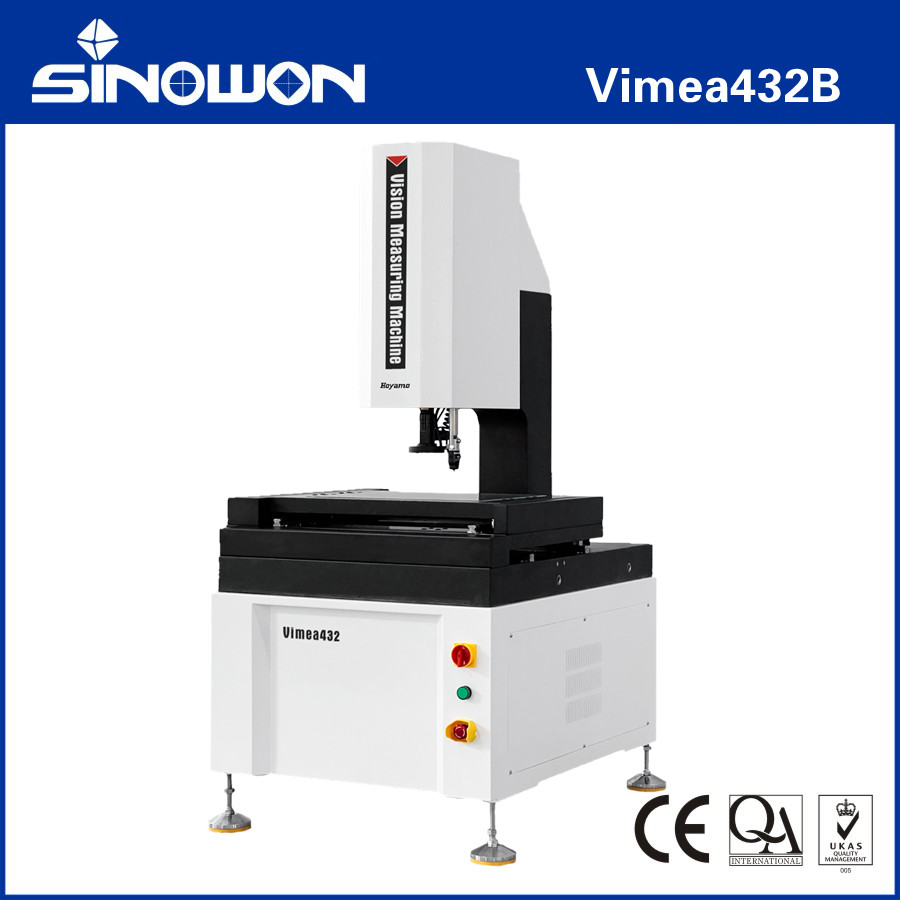

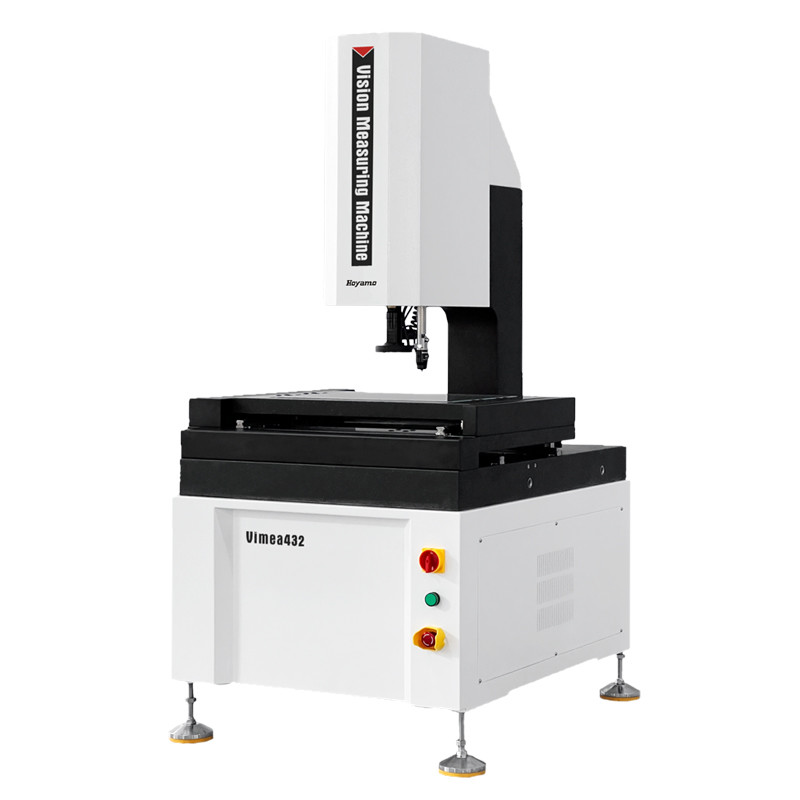

Système de mesure vidéo automatique à console Vimea43B Série

Caractéristique du produit:

1. Contrôle de précision automatique CNC à trois axes XYZ, positionnement précis ;

2. Base et pilier en granit, bonne stabilité ;

3. Guides linéaires de précision, vis à billes de qualité rectifiée et servomoteurs AC, etc., garantissent la précision et la stabilité du système de mouvement ;

4. Règle de grille de haute précision de 0,5 μm pour assurer la précision de positionnement et la précision de mesure du système ;

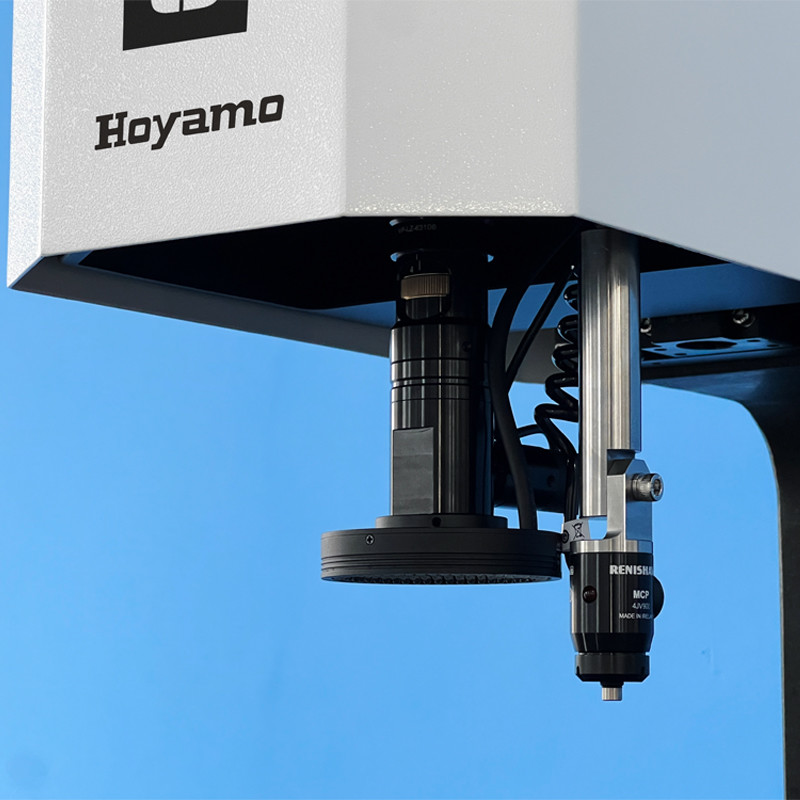

5. Caméra numérique haute résolution pour répondre aux besoins d'une observation claire et d'une mesure précise ;

6. Objectif optique haute définition 6,5X, zoom précis, correction des pixels en une seule fois ;

7. Système d'éclairage de surface LED à 5 anneaux et 8 zones contrôlé par programme et système d'éclairage de contour LED parallèle réalisant intelligemment un réglage de la luminosité sur 256 niveaux ;

8. Le logiciel de mesure Vision automatique iMeasuring avec des fonctions puissantes et facile à utiliser.

Spécifications :

Remarque :

L est la longueur mesurée (mm), la précision mécanique de l'axe Z et la précision de la mise au point sont fortement liées à la surface de la pièce.

Le grossissement est une valeur approximative, il est lié aux dimensions du moniteur et à la résolution.

Un objectif 0,5X ou 2X est disponible en option selon les besoins.

Description du modèle de configuration du produit (Exemple avec Vimea432):

Modèles et spécifications du système de mesure vidéo automatique à console:

Tableau de guidage de course du système de mesure vidéo automatique à console:

Introduction du logiciel :

Le logiciel iMeasuring est un logiciel de mesure multisensoriel professionnel qui combine l'expérience de dix ans des développeurs dans l'industrie de la recherche en mesure et en logiciels. Le principe de conception est un fonctionnement convivial, une fonction puissante, une grande précision et stabilité, une maintenance simple.
● Excellente conception de l'architecture logicielle et entièrement orientée objet, pour garantir que le logiciel est stable et fiable.
● Prise en charge de plusieurs langues, pas besoin d'installer un pack de langue et de modifier le logiciel, ce qui est pratique pour les clients locaux.
● Logiciel d'analyse statistique SPC professionnel connecté au logiciel de mesure, pour réaliser que les données peuvent être exportées automatiquement vers la base de données SPC sans opération manuelle.
● Le même modèle de logiciel sera mis à jour gratuitement en permanence, cela peut aider à réduire d'autres problèmes pour le client.
● Avec un puissant algorithme de recherche de bords, qui peut aider à obtenir le bord de l'ombre ou de l'image sombre et garantir une grande précision.
● Le logiciel peut reconnaître et mesurer automatiquement les lignes, les cercles, les arcs et autres éléments.
● Il est basé sur différents éléments et fournit plusieurs fonctions de construction d'éléments telles que la translation, la rotation, l'extraction, les combinaisons, le parallélisme, la verticalité, la mise en miroir, la symétrie, l'intersection, la tangente, etc.
● Le logiciel dispose d'une fonction de réglage des points d'arrêt, il peut être commuté intelligemment entre la mesure manuelle et la mesure automatique.

Application industrielle :

Machine de mesure optique OMM, également connue sous le nom de machine de mesure de vision et de machine de mesure sans contact, machine de mesure bidimensionnelle, machine de mesure 2,5 dimensions, avec la mise à niveau de l'industrie manufacturière moderne de haute précision et de la micro-fabrication, elle adopte une méthode de mesure d'image optique sans contact pour une mesure rapide et précise. La mesure des dimensions géométriques et des tolérances géométriques devient inévitable.

Les machines de mesure optiques conviennent à tous les domaines d'application dans le but de la mesure de coordonnées et sont largement utilisées dans les industries de la mécanique, de l'électronique, des instruments, du matériel, des plastiques et autres. Tels que : moules, vis, métaux, accessoires, caoutchouc, cartes PCB, ressorts, matériel, électronique, plastiques, aviation, aérospatiale, etc., il surmonte les lacunes des pieds à coulisse traditionnels, des micromètres et des projecteurs de profil, ce qui est une machine de mesure de haute précision, de haute efficacité et de haute fiabilité intégrant les technologies optiques, mécaniques, électroniques et de traitement d'images par ordinateur.

L'objet à mesurer est agrandi par le système de grossissement optique. Une fois que les caractéristiques de l'image sont collectées par le système de caméra CCD et traitées par des algorithmes informatiques et logiciels, le contour et la forme de surface, la taille, l'angle et la position de diverses pièces complexes et précises peuvent être détectés automatiquement. Micro-inspection et contrôle qualité. Les données de mesure peuvent être importées dans AUTOCAD pour devenir un dessin d'ingénierie complet, et des documents aux formats DXF, IGS et autres peuvent être générés, et peuvent également être importés dans WORD, EXCEL et un logiciel d'analyse statistique SPC pour générer CPK et divers rapports statistiques.
