Système de mesure de la vision automatique multisensorielle

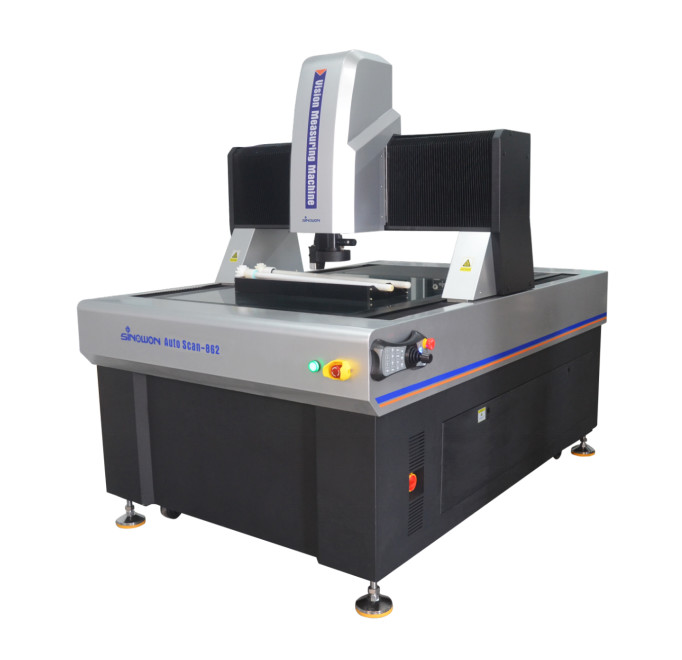

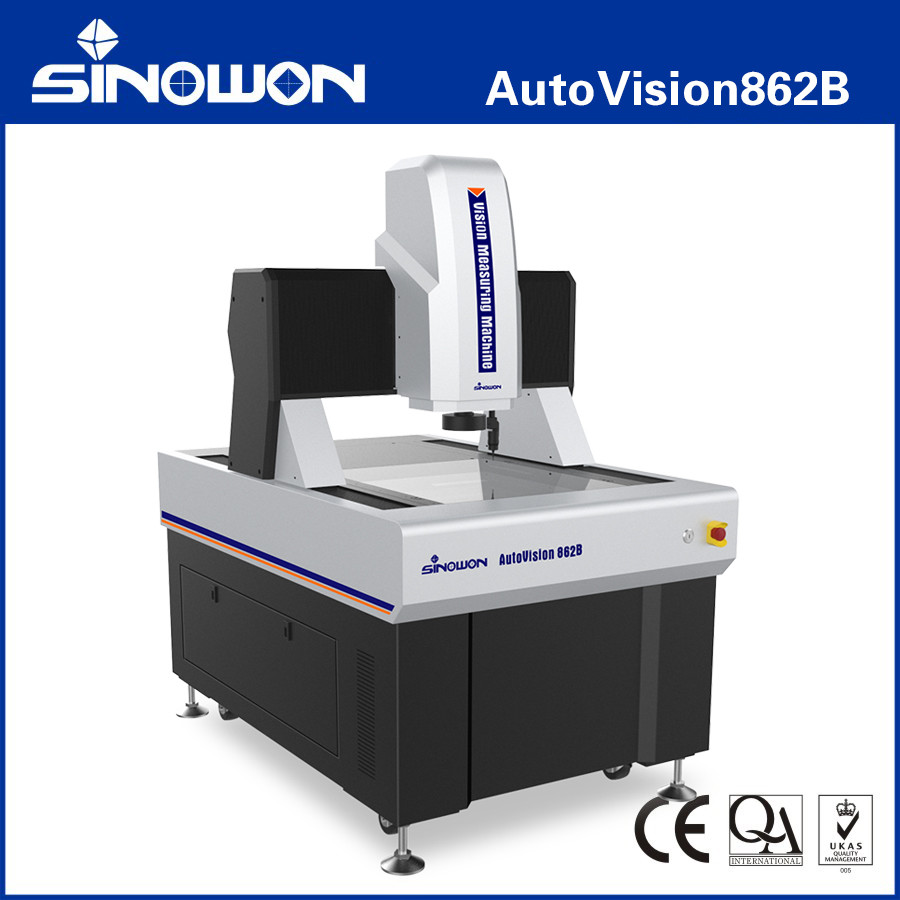

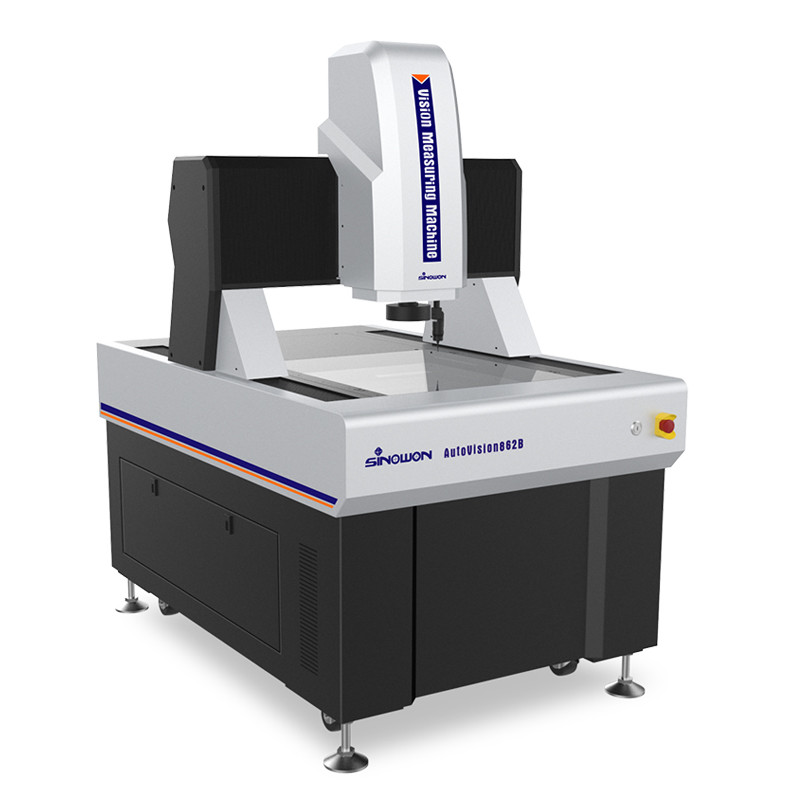

Puits mobile 3D de haute précision, machine de mesure de vision automatique AutoVision862B

Présentation du produit:

L'AutoVision est un instrument de mesure automatique d'images de pont en mouvement de haute précision conçu pour des mesures à grande échelle et de haute précision.mesure de la pièce stationnaire, garantit la précision et la stabilité de la mesure, convient à l'industrie électronique, aux appareils et instruments médicaux, à la mesure des écrans LCD et de l'aérospatiale et à d'autres industries.

Caractéristiques du produitc:

• Structure de type pont mobile, pièce à mesurer est fixée;
• Contrôle automatique en boucle fermée CNC à quatre axes, mesure automatique (1)
• Base et pilier en marbre indien, bonne stabilité;
• L'échelle linéaire RSF importée, la résolution est de 0,1 um, une vis à bille de meulage et un servo-moteur CA, etc., pour assurer la précision et la stabilité du système de mouvement;
• une caméra couleur HD importée pour répondre aux besoins d'observation claire et de mesure précise;
• 8.3x objectif zoom coaxial motorisé haute résolution, doubleur précis et correction de pixel une fois seulement nécessaire;

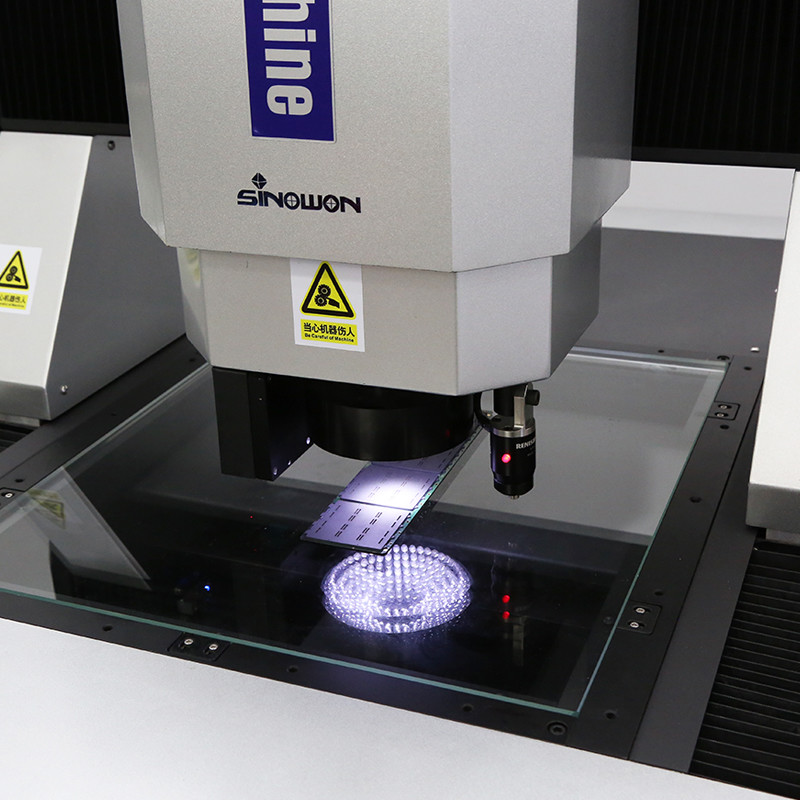

• avec une surface programmable à 5 anneaux, un éclairage à froid LED à 8 divisions et un éclairage parallèle à contour LED et un réglage intelligent de la lumière intégré,il peut contrôler automatiquement la luminosité dans la division 8;
• Fonction puissante et logiciel iMeasuring facile à utiliser pour améliorer le contrôle de la qualité;
• Les machines peuvent être personnalisées selon les besoins des clients.

Les spécifications:

Nom de l'organisme:

L est la longueur mesurée ((mm), la précision mécanique de l'axe Z et la précision de la mise au point sont fortement liées à la surface de la pièce.

L'amplification est une valeur approximative, elle est liée à la dimension du moniteur et à la résolution.

Le champ de vision ((mm) = (diagonale*horizontale*verticale)

Description du modèle de configuration du produit (exemple avec AutoVision862):

Modèles et spécifications de la machine de mesure de la vision automatique de pont mobile:

Tableau de guidage spatial de la machine de mesure de la vision automatique du pont mobile:

• D'autres spécifications de voyage peuvent être personnalisées en fonction des besoins du client.

Introduction au logiciel:

Le logiciel iMeasuring est un logiciel de mesure multisensoriel professionnel qui combine avec l'expérience de dix ans des développeurs dans l'industrie de la mesure et de la recherche logicielle.Le principe de conception est le fonctionnement convivial, fonction puissante, précision et stabilité élevées, entretien simple.
● Excellente conception de l'architecture logicielle et entièrement orientée objet, pour assurer la stabilité et la fiabilité du logiciel.
● Assistance avec plusieurs langues, pas besoin d'installer le paquet de langues et de changer le logiciel qui est pratique pour les clients locaux.
● Un logiciel professionnel d'analyse statistique SPC connecté à un logiciel de mesure, pour réaliser que les données pourraient être automatiquement exportées vers la base de données SPC sans action manuelle.
● Le même modèle de logiciel sera permanent et gratuit à mettre à jour, cela peut aider à réduire d'autres problèmes pour le client.
● Avec un puissant algorithme de détection des bords, qui peut aider à obtenir le bord de l'ombre ou de l'image sombre et assurer une grande précision.
● Le logiciel peut identifier et mesurer automatiquement les lignes, les cercles, les arcs et autres éléments.
● Il est basé sur différents éléments et fournit des fonctions de construction à plusieurs éléments telles que la traduction, la rotation, l'extraction, les combinaisons, le parallèle, la verticale, le miroir, la symétrie, l'intersection,tangente, etc.
● Le logiciel dispose d'une fonction de réglage du point de rupture, il peut être commuté intelligemment entre la mesure manuelle et la mesure automatique.

Application dans l'industrie:

Machine de mesure optique OMM, également connue sous le nom de machine de mesure de vision et machine de mesure sans contact, machine de mesure bidimensionnelle, machine de mesure 2,5 dimensions,avec l'amélioration de l'industrie industrielle moderne de haute précision et de micro-fabricationLa mesure des dimensions géométriques et des tolérances géométriques devient inévitable.

Les machines de mesure optique sont adaptées à tous les domaines d'application pour la mesure des coordonnées et sont largement utilisées dans les machines, l'électronique, les instruments, le matériel,plastique et autres industries. tels que: moules, vis, métaux, accessoires, caoutchouc, cartes PCB, ressorts, matériel, électronique, plastique, aviation, aérospatiale, etc., il surmonte les lacunes des étriers vernier traditionnels,les micromètres, et les projecteurs de profil, qui est une machine de mesure de haute précision, de haute efficacité et de haute fiabilité intégrant des technologies optiques, mécaniques, électroniques et de traitement d'images par ordinateur.

L'objet à mesurer est agrandi par le système d'agrandissement optique.le contour et la forme de la surface, la taille, l'angle et la position de diverses pièces complexes et précises peuvent être détectés automatiquement.Les données de mesure peuvent être importées dans AUTOCAD pour devenir un dessin d'ingénierie complet, et les documents en DXF, IGS et autres formats peuvent être générés, et peuvent également être importés dans WORD, EXCEL et SPC logiciel d'analyse statistique pour générer CPK et divers rapports statistiques.
