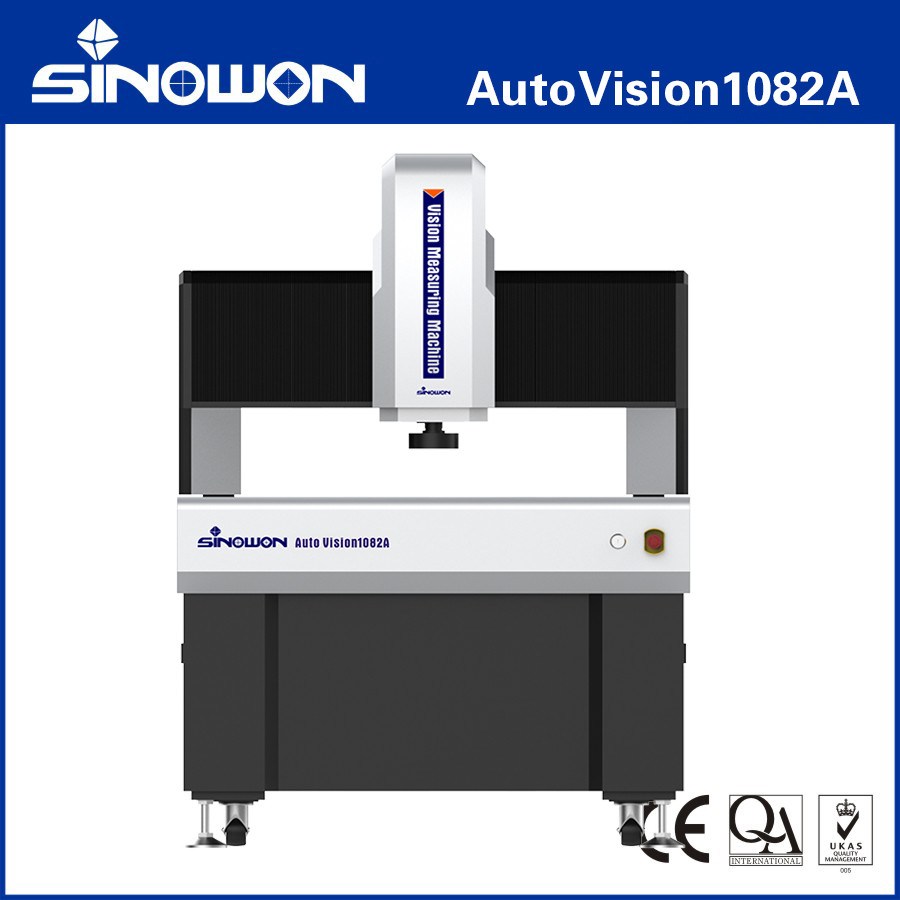

Machine de mesure de la vision automatique de grande précision AutoVision1082A

Machine de mesure de vision automatique à grande course et haute précisionSérie AutoVision1082

Présentation du produit :

AutoVision est un instrument de mesure de vision automatique à pont mobile de haute précision conçu pour les mesures à grande échelle et de haute précision. Grâce à la structure du pont mobile, la mesure de la pièce est stationnaire, garantissant la précision et la stabilité de la mesure, il convient à l'industrie électronique, aux appareils et instruments médicaux, à la mesure des écrans LCD et à l'aérospatiale et à d'autres industries.

Caractéristiques du produitc:

• Structure de type pont mobile, la pièce à mesurer est fixe ;l
• Contrôle en boucle fermée entièrement automatique à quatre axes CNC, mesure automatique ;l
• Base et pilier en marbre indien, bonne stabilité ;l
• Échelle linéaire RSF importée, la résolution est de 0,1 um, vis à billes rectifiées et servomoteur CA, etc. pour assurer la précision et la stabilité du système de mouvement ;
• Caméra couleur HD importée pour répondre aux besoins d'une observation claire et d'une mesure précise ;
• Objectif zoom coaxial motorisé haute résolution 8,3x, doublement précis et une seule correction de pixel nécessaire ;

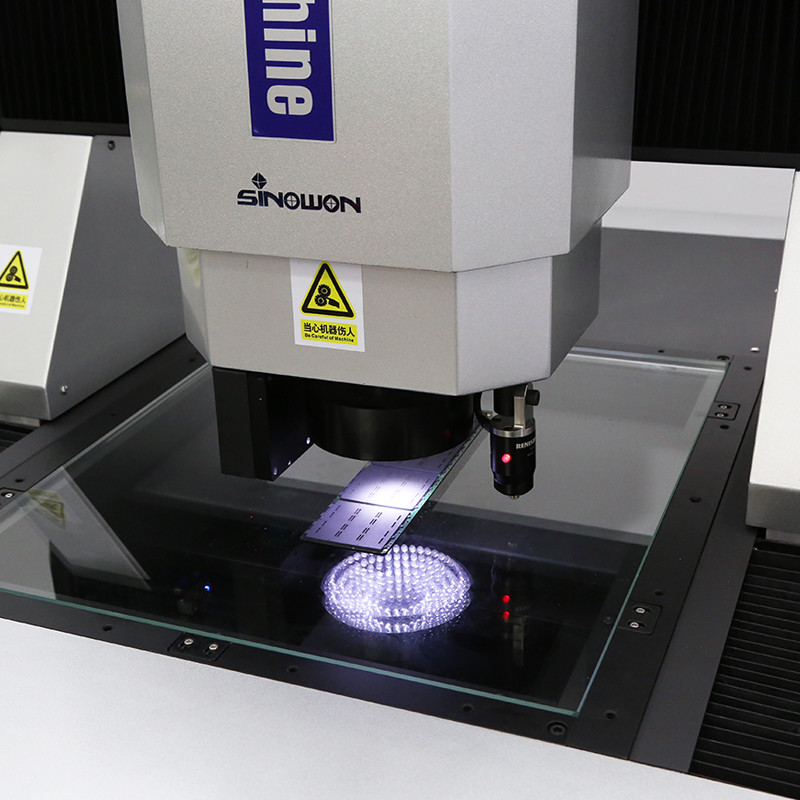

• Avec un éclairage froid LED programmable à 5 anneaux et 8 divisions de surface et un éclairage parallèle LED de contour et un réglage intelligent de la lumière intégré, il peut contrôler automatiquement la luminosité dans les 8 divisions ;
• Logiciel iMeasuring aux fonctions puissantes et facile à utiliser pour améliorer le contrôle qualité ;l
• Module de sonde MCP et de capteur laser en option. Les machines peuvent être personnalisées en fonction des exigences des clients.

Spécifications :

Remarque :

L est la longueur mesurée (mm), la précision mécanique de l'axe Z et la précision de la mise au point sont fortement liées à la surface de la pièce.

Le grossissement est une valeur approximative, il est lié à la dimension du moniteur et à la résolution.

Champ de vision (mm) = (diagonale*horizontale*verticale)

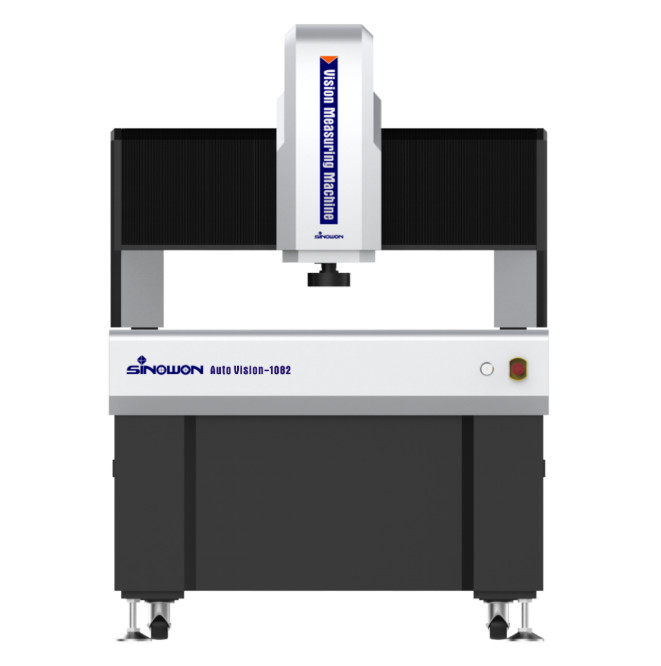

Description du modèle de configuration du produit (exemple avec AutoVision 1082) :

Modèle

Course

• Application industrielle :

Machine de mesure optique OMM, également connue sous le nom de machine de mesure de vision et de machine de mesure sans contact, machine de mesure bidimensionnelle, machine de mesure 2,5 dimensions, avec la mise à niveau de l'industrie manufacturière moderne de haute précision et micro, elle adopte une méthode de mesure d'image optique sans contact pour une mesure rapide et précise. La mesure des dimensions géométriques et des tolérances géométriques devient inévitable.

Les machines de mesure optique conviennent à tous les domaines d'application dans le but de la mesure de coordonnées et sont largement utilisées dans les industries de la mécanique, de l'électronique, des instruments, du matériel, des plastiques et autres. Tels que : moules, vis, métaux, accessoires, caoutchouc, cartes de circuits imprimés, ressorts, matériel, électronique, plastiques, aviation, aérospatiale, etc., il surmonte les lacunes des pieds à coulisse traditionnels, des micromètres et des projecteurs de profil, ce qui est une machine de mesure de haute précision, de haute efficacité et de haute fiabilité intégrant des technologies optiques, mécaniques, électroniques et de traitement d'images par ordinateur.

L'objet à mesurer est agrandi par le système de grossissement optique. Une fois que les caractéristiques de l'image sont collectées par le système de caméra CCD et traitées par des algorithmes informatiques et logiciels, le contour et la forme de surface, la taille, l'angle et la position de diverses pièces complexes et précises peuvent être détectés automatiquement. Micro-inspection et contrôle qualité. Les données de mesure peuvent être importées dans AUTOCAD pour devenir un dessin d'ingénierie complet, et des documents aux formats DXF, IGS et autres peuvent être générés, et peuvent également être importés dans les logiciels d'analyse statistique WORD, EXCEL et SPC pour générer des CPK et divers rapports statistiques.
