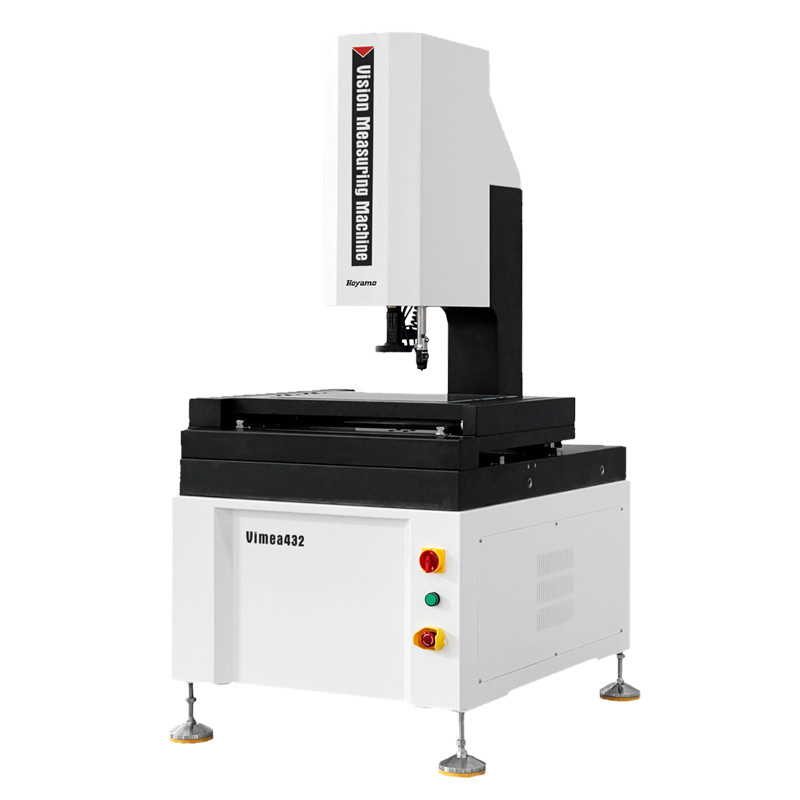

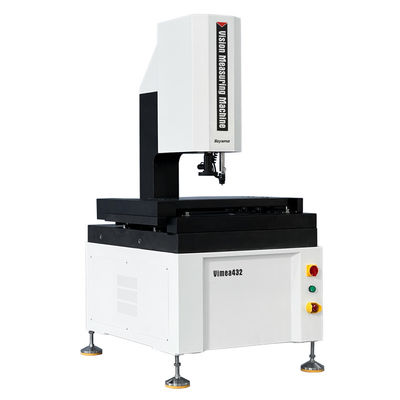

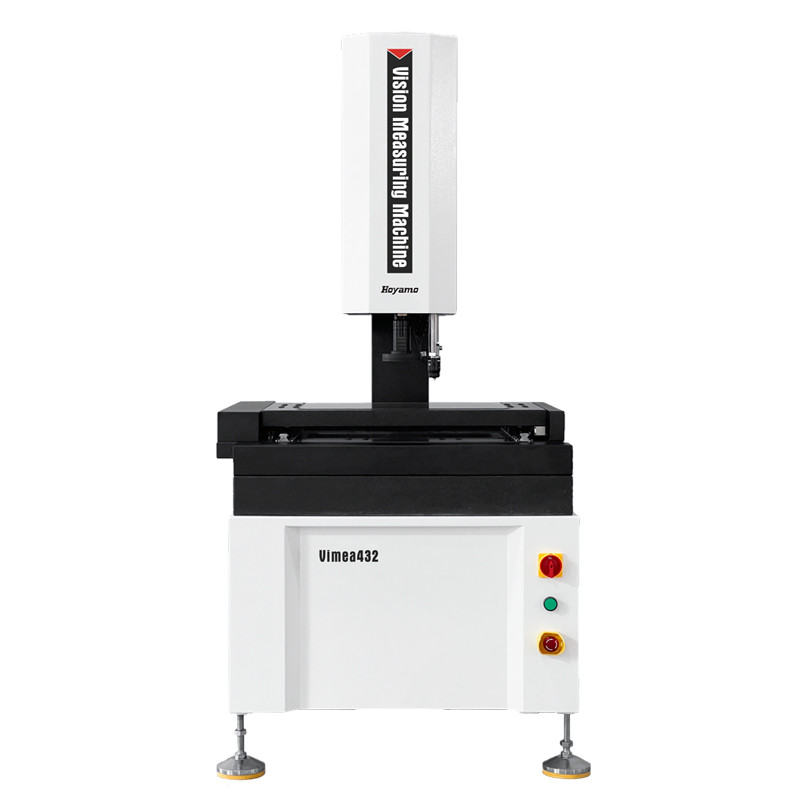

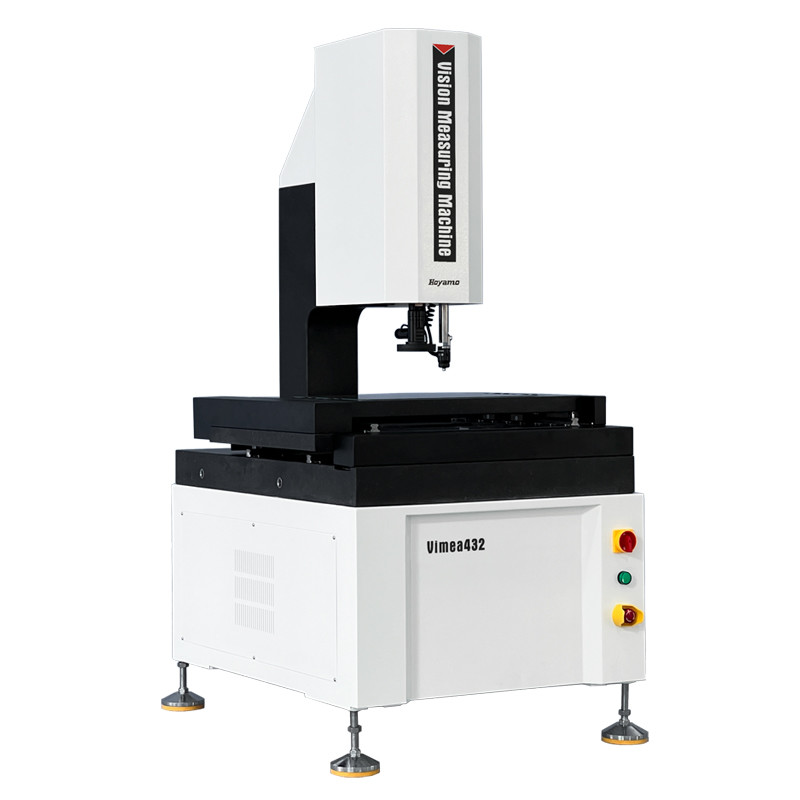

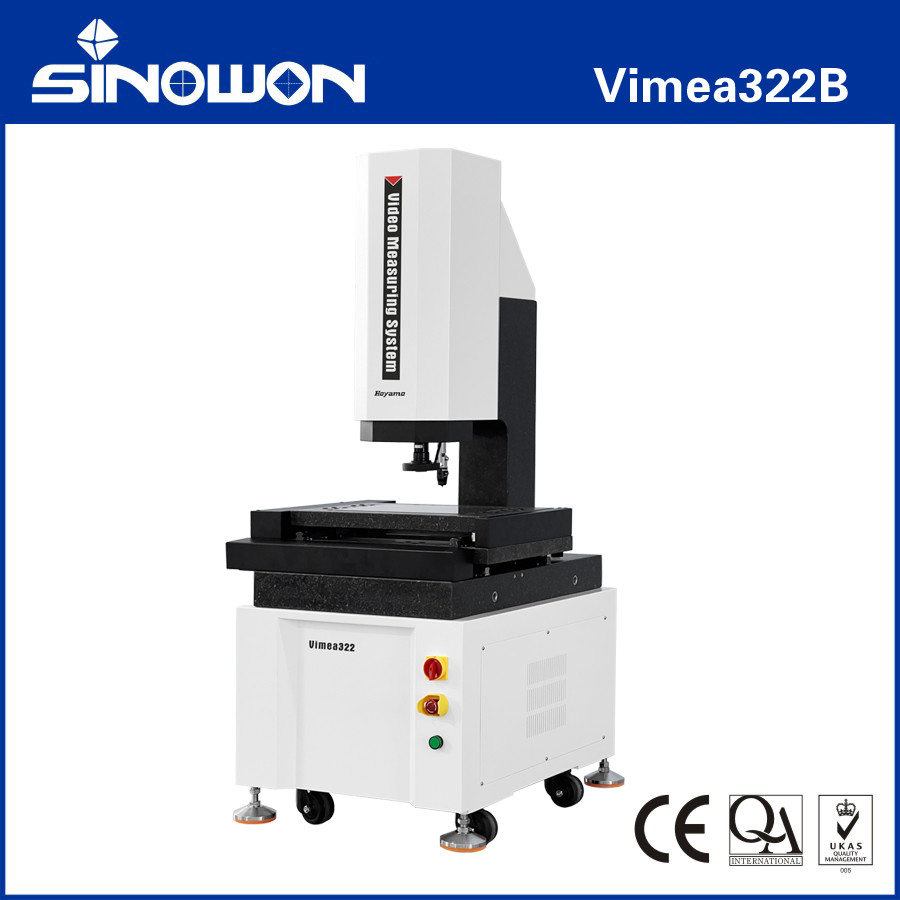

Système de mesure automatique de contact et vidéo 3D en porte-à-faux Vimea322B
Caractéristique du produit:
1. Contrôle de précision automatique CNC à trois axes XYZ, positionnement précis ;
2. base et pilier en granit, bonne stabilité ;
3. Des guides linéaires de précision, des vis à billes de qualité rectifiée et des servomoteurs AC, etc., garantissent la précision et la stabilité du système de mouvement ;
Règle de réseau de haute précision de 4,0,5 μm pour garantir la précision du positionnement et la précision des mesures du système ;

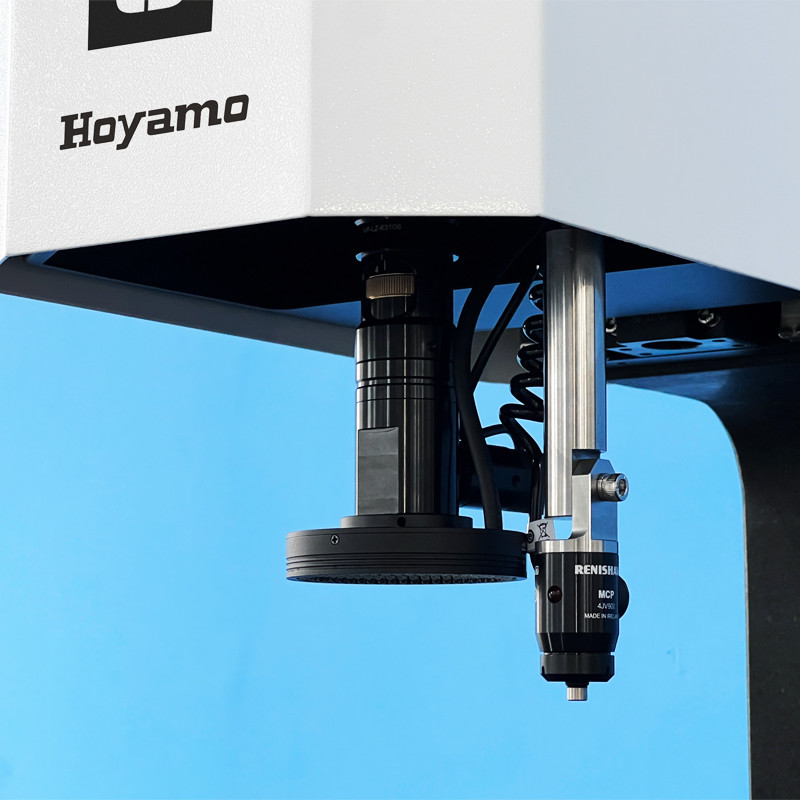

5. Appareil photo numérique haute résolution pour répondre aux besoins d'observation claire et de mesure précise ;
Objectif optique haute définition 6,6,5X, zoom précis, correction unique des pixels ;
7. L'éclairage de surface LED à 5 anneaux et 8 zones contrôlé par programme et le système d'éclairage de contour LED parallèle réalisent intelligemment un réglage de la luminosité à 256 niveaux ;
8. Le logiciel de mesure de Vision automatique iMeasuring avec des fonctions puissantes et facile à utiliser.
Caractéristiques:
| Marchandise |
Système de mesure vidéo automatique en porte-à-faux série Vimea |
| Modèle |
Vimea322 |
Viméa432 |
Vimea542 |
| Déplacement de l'axe X/Y |
(300*200)mm |
(400*300)mm |
(500*400)mm |
| Voyage sur l'axe Z |
200mm |
| Échelle linéaire à 3 axes X/Y/Z (mm) |
Résolution d'échelle linéaire: 0,5 um |
| Mode guidage |
Guide linéaire de haute précision, guide à double curseur à double piste |
| Mode de fonctionnement |
Contrôleur de joystick, fonctionnement de la souris, programme de détection automatique |
| Précision* |
Axe XY : ≤2,5+L/200(um) |
| Axe Z :≤5,0+L/200(um) |
| Répétabilité |
2um |
|
Éclairage
Système
|
Contour |
Éclairage de contour parallèle à LED |
| Surface |
0 ~ 255 Éclairage de surface LED réglable en continu à 5 anneaux et 8 divisions |
| Système vidéo** |
Appareil photo numérique haute résolution 1/2,9" |
| Objectif zoom manuel 6,5X, grossissement optique : 0,7X-4,5X, grossissement vidéo : 28X ~ 180X. |
| Logiciel de mesure |
iMesure |
| Système d'exploitation |
Prise en charge du système d'exploitation WIN 10/11-32/64 |
| Langue |
Anglais, chinois simplifié, chinois traditionnel, autres versions linguistiques en option |
| Environnement de travail |
Température 20℃±2℃, changement de température <1℃/Hr ; Humidité 30 % ~ 80 % RH ; Vibrations <0,02 g, ≤15 Hz. |
| Alimentation |
220V/50Hz/10A |
| Capacité de charge |
25Kg~50Kg |
| Dimension (LxPxH) |
(789*636*1640)mm |
(961*747*1640)mm |
121*860*1690) millimètres |
| Dimension de l'emballage (LxPxH) |
(1040*900*1900)mm |
(1140*1000*1900)mm |
(1260*1100*1900)mm |
| Poids brut/net |
200Kg |
320Kg |
505Kg |
Note:
L est la longueur mesurée (mm), la précision mécanique de l'axe Z et la précision de la mise au point sont fortement liées à la surface de la pièce.
Le grossissement est une valeur approximative, il est lié à la dimension du moniteur et à la résolution.
L'objectif 0,5X ou 2X est disponible en option selon les besoins.
Description du modèle de configuration du produit (exemple avec Vimea322):
| Catégorie de produit |
2.5D |
3D |
2.5D |
3D |
| Marchandise |
Système de mesure vidéo automatique 2.5D |
3D Automatique
Système de mesure par contact et vidéo
|
2.5D Automatique
Système de mesure laser et vidéo
|
Multisensoriel automatique modèle 3D
Appareil de mesure
|
| Modèle |
Vimea322A |
Vimea322B |
Vimea322C |
Vimea322D |
| Taper |
UN |
B |
C |
D |
| Importance |
Capteur d'objectif zoom optique |
Capteur à objectif zoom et capteur à sonde de contact |
Capteur d'objectif zoom et capteur laser |
Capteur à objectif zoom, capteur à sonde de contact et capteur laser |
| Contacter la sonde |
Sans |
Kit MCP1 |
Sans |
Kit MCP1 |
| Module laser |
Sans |
Sans |
Laser Omron |
Laser Omron |
| Version du logiciel |
iMesure4.1 |
iMesure4.2 |
iMesure5.0 |
iMesure5.1 |
Modèles et spécifications du système de mesure vidéo automatique en porte-à-faux:
| Modèle |
Code# |
Modèle |
Code# |
Modèle |
Code# |
| Vimea322A |
524-120G |
Vimea432A |
524-120H |
Vimea542A |
524-120J |
| Vimea322B |
524-220G |
Vimea432B |
524-220H |
Vimea542B |
524-220J |
| Vimea322C |
524-320G |
Vimea432C |
524-320H |
Vimea542C |
524-320J |
| Vimea322D |
524-420G |
Vimea432D |
524-420H |
Vimea542D |
524-420J |
Tableau de guide de voyage de système de mesure vidéo automatique en porte-à-faux:
| Voyage |
Modèle
|
Précision |
Voyage sur l'axe X
mm
|
Déplacement sur l'axe Y
mm
|
Déplacement standard de l'axe Z
mm
|
Déplacement personnalisé maximal sur l'axe Z
mm
|
| E1x,y |
E1z |
| 300x200x200 |
Vimea322 |
2,5+L/200 |
5,0+L/200 |
300 mm |
200mm |
200mm |
250mm |
| 400x300x200 |
Viméa432 |
2,5+L/200 |
5,0+L/200 |
400 mm |
300 mm |
200mm |
300 mm |
| 500x400x200 |
Vimea542 |
2,5+L/200 |
5,0+L/200 |
500mm |
400 mm |
200mm |
400 mm |
