Testeur automatique de dureté MicroVickers

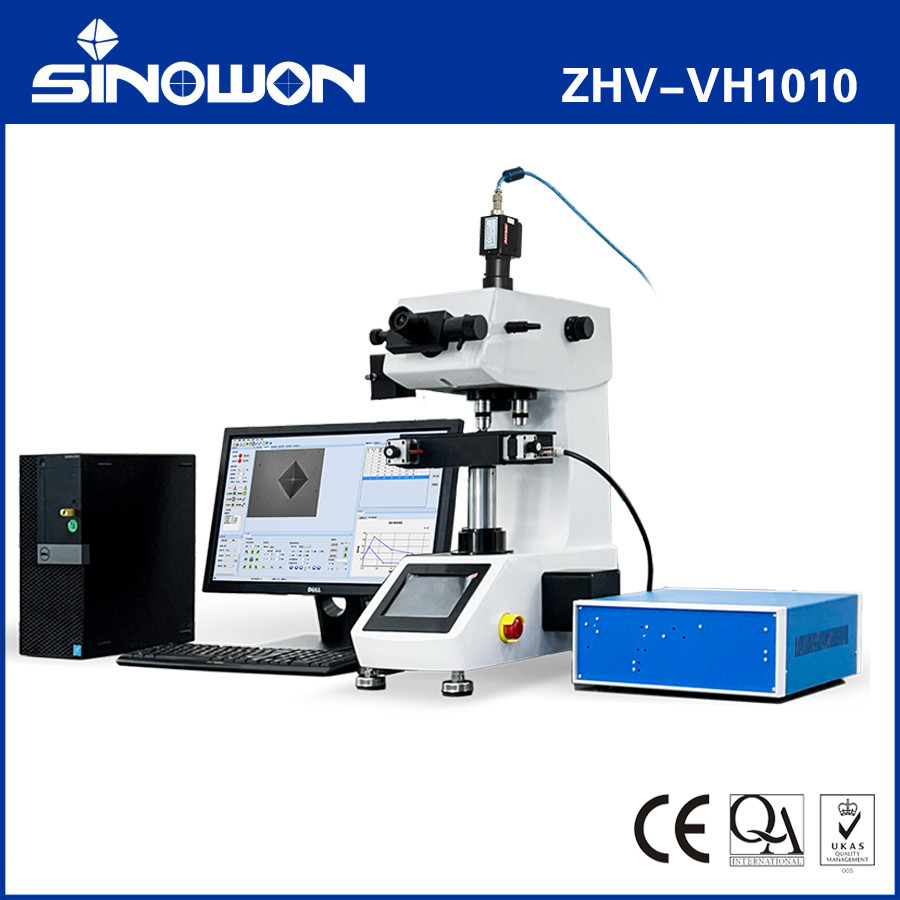

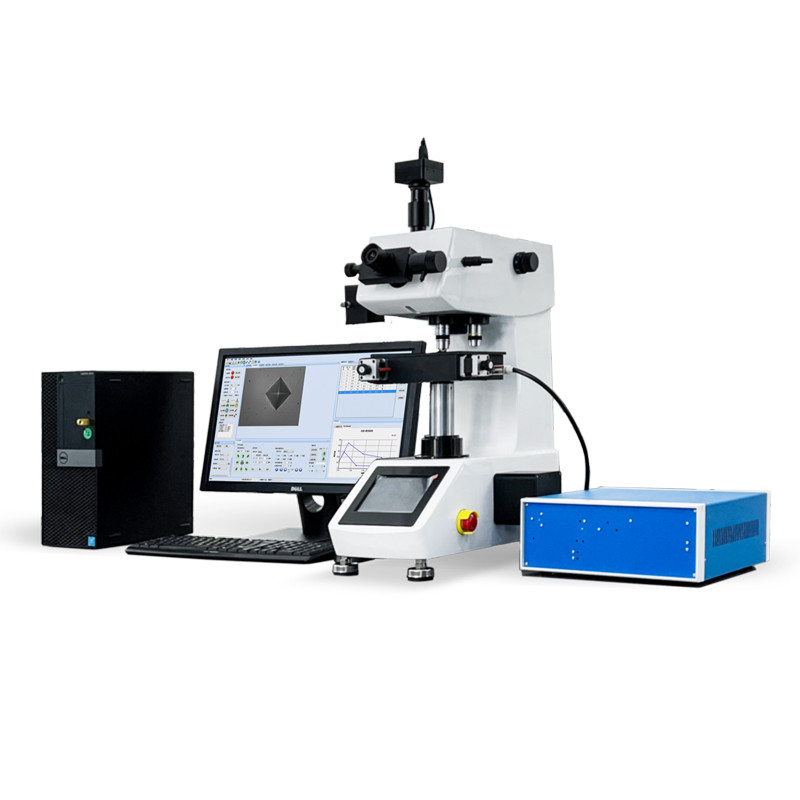

Testeur automatique de dureté de micro-Vickers AutoVicky ZHV-VH1010

Introduction:

La méthode de Vickers est basée sur un système de mesure optique, elle spécifie une plage de charges légères à l'aide d'un indentateur diamanté pour faire une indentation qui est mesurée et convertie en une valeur de dureté.Il est très utile pour les essais sur un large éventail de matériauxUn diamant en forme de pyramide à base carrée est utilisé pour les essais à l'échelle de Vickers.de 10 gm à 1 kgf, bien que les charges Vickers "macro" puissent aller jusqu'à 50 kg ou plus.

Les méthodes de dureté Micro Vickers sont utilisées pour tester sur les métaux, les céramiques et les composites - presque tous les types de matériaux.il est utile pour une variété d'applications: tester des matériaux très fins tels que des feuilles ou mesurer la surface d'une pièce, de petites pièces ou de petites surfaces, mesurer des microstructures individuelles,ou en mesurant la profondeur de durcissement du boîtier en sectionnant une pièce et en faisant une série d'indentations pour décrire un profil du changement de dureté.

Une brève introduction:

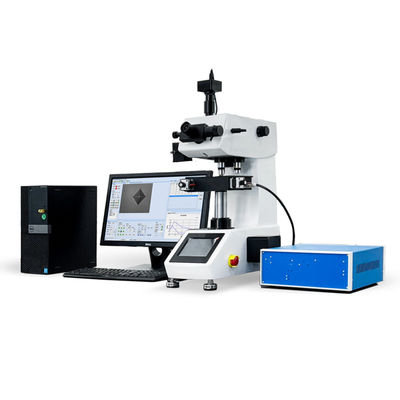

AutoVicky ZHV-VH1010 est un système automatique de test de dureté micro-Vickers avec vision artificielle, plateforme X-Y motorisée, système de mise au point automatique en option et système logiciel ATS-100,Il a une mesure automatique sur l' indentation de Vickers, élimine les erreurs d'exploitation humaine, améliore considérablement l'efficacité du travail, rend la mesure de l'essai de dureté plus précise et moins compliquée.

Caractéristiques:

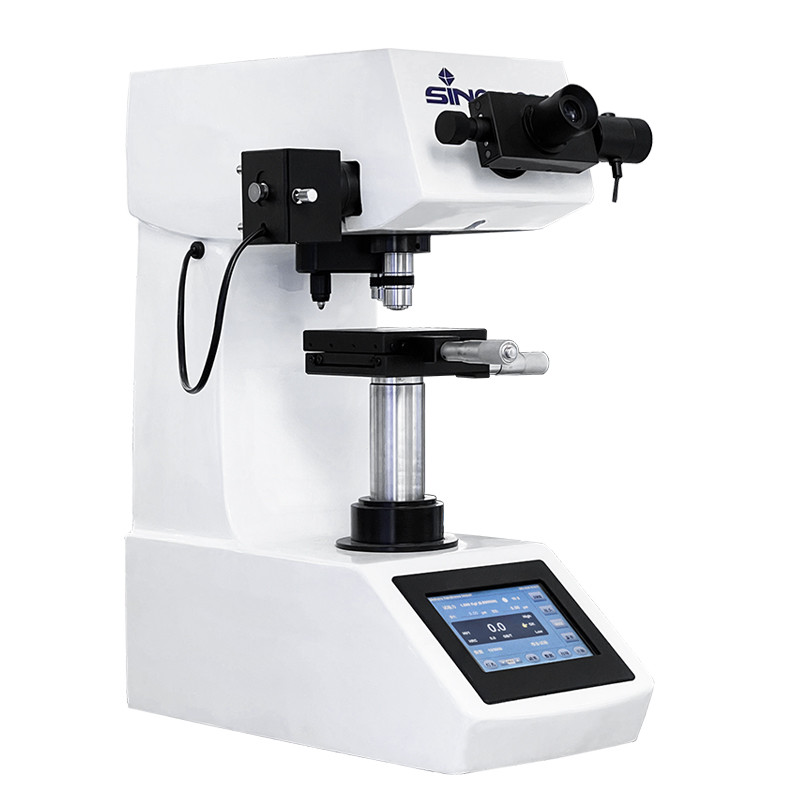

• Excellente carrosserie des testeurs de dureté VH1010A Micro Vickers avec structure de levage à déplacement linéaire pour le système de charge de poids.
• Système de poids mort de classe huit de précision de 10gf à 1000gf et chargement, logement et déchargement automatiques pendant le processus d'essai

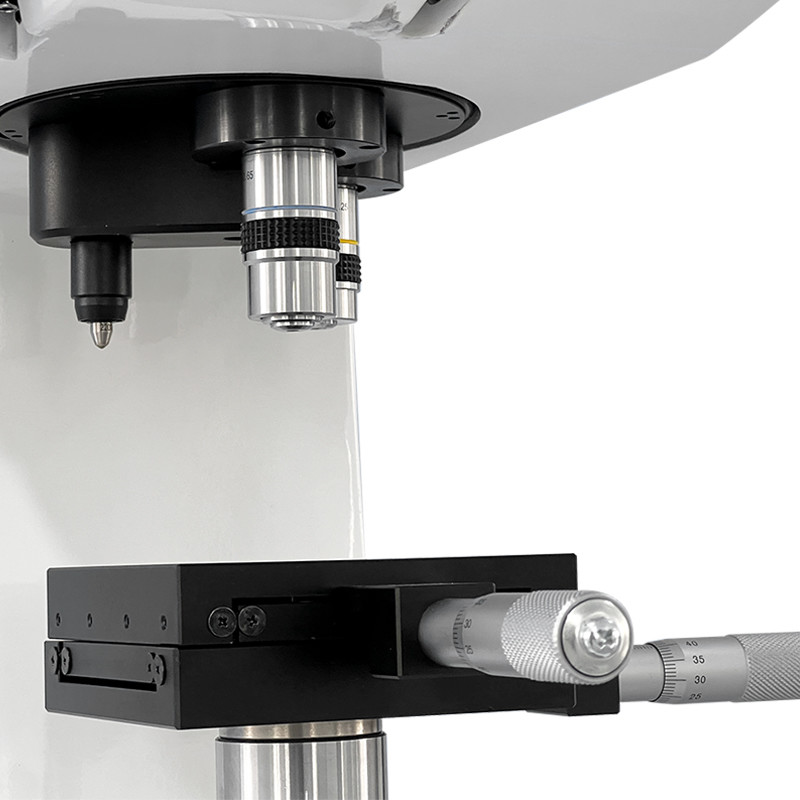

• Une tourelle automatique stable à 3 positions de travail, un retrait de diamant MicroVickers, des objectifs 10x et 40x sont installés sur un plan focal.

U La trajectoire optique haute définition avec caméra 5MPixel rend l'indentation de dureté nette, le grossissement vidéo est supérieur à 2000x, il rend la mesure de petite indentation facile.

u Plateforme X-Y motorisée avec une taille métallique de 110x100 mm et un pivot de mesure de 50x50 mm, elle peut être programmée pour tester automatiquement la dureté Vickers de l'échantillon.

• Système de mise au point manuelle à axe Z comme livraison standard, il est facultatif sur le système de mise au point automatique à axe Z.
• Puissant logiciel de test automatique Vickers ATS-100 avec fonctions de test intelligentes
• Système d'exploitation Windows, Word, Excel, PDF et autres rapports de sortie personnalisés sont disponibles.

Spécification:

Introduction du logiciel de mesure Vickers et Knoop

Avantages du logiciel:

1. Il peut réaliser le scan panoramique, scanner les graphiques globaux du produit à l'ordinateur, sélectionner n'importe quelle position, et le produit se déplacera automatiquement à la position requise.

2. Il peut prendre en charge 17 façons de planification de trajectoire, définir n'importe quel nombre, tels que les coordonnées de 30 points, cliquez sur le démarrage, et la machine complètera automatiquement la mesure de 30 points sans fonctionnement manuel,chargement automatique, mise au point et mesure automatiques.

3Équipé d'un moteur à axe Z en option et d'un système de mise au point automatique, il n'est pas nécessaire de trouver manuellement la distance focale et la machine se concentre automatiquement.Toutes les étapes sont effectuées par logiciel pour éviter les erreurs de mesure manuelles.

Fonction de base:

● La capacité de reconnaissance automatique de l'image d'indentation est de premier plan, et l'efficacité de détection, la stabilité et la précision des résultats de détection sont élevées.

● Deux types d'étalonnage: étalonnage optique, étalonnage par bloc de dureté (manuel/automatique).Blocs standards multiples arbitraires et étalonnage segmenté et mesure préférée.

● En plus de la mesure automatique, il existe trois options de mesure manuelle: mesure à quatre côtés,mesure diagonale et mesure en quatre points (l'ordre de sélection des quatre sommets peut être arbitraire).

● Trois types de marques d'indentation sont pris en charge: "Rectangle", "Croix-Rouge" et "Circular".

● Lors de la mesure manuelle, il a la fonction de loupe, ce qui est pratique pour trouver la position du sommet de l'indentation;

● La fonction de raccourci clavier unique permet de déplacer rapidement le sommet sélectionné pour rendre l'opération de mesure plus efficace.

● Fournir la distance des pixels et la distance physique de la diagonale d'indentation, et calculer la valeur HV / HK sous la charge actuelle en temps réel.

● Commutation automatique de la tourelle (commutation de l'objectif et de l'indentateur).

● 5 millions d'appareils photo numériques pour afficher une vidéo d'indentation sur l'ordinateur.

● Affichage en temps réel et mise à jour de l'état du testeur de dureté actuel: indentateur / objectif actuel, temps de maintien de la charge, force de charge, etc.

● La distance entre deux points peut être mesurée manuellement; plusieurs groupes de distances peuvent également être affichés sur la vidéo ou l'image en même temps.

● En cas de résolutions différentes, de lentilles différentes et de charges différentes, le logiciel sélectionne automatiquement le meilleur coefficient d'étalonnage.

● Toutes les informations relatives aux points d'essai peuvent être identifiées et marquées séparément ou selon les exigences du client.Les informations d'identification des points d'essai seront affichées dans le tableau de séquence des valeurs d'essai et le diagramme d'indentation pour faciliter la requête.Cette fonction est très importante pour l'analyse et le traitement ultérieurs.

● Consultez les normes de conversion de dureté GB, DIN, ISO, ASTM et autres pour réaliser: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; réaliser la conversion mutuelle entre les valeurs de dureté telles que Brinell HBS et Brinell HBW.

● Lors de la mesure de la séquence de chemin de couche durcie, il existe plusieurs modes de réglage d'initialisation flexibles, qui enregistrent et importent automatiquement la séquence de chemin précédente;Le chemin de mesure peut également être enregistré comme souhaité pour le rechargement.

● Les résultats de la mesure de la séquence de tracé génèrent automatiquement la valeur de profondeur de couche durcie correspondante et la courbe de changement de dureté.

● Pour les données de mesure, plusieurs modes d'analyse peuvent être sélectionnés; tous les résultats peuvent être définis dans un rapport graphique.

● Le contenu et le format du rapport peuvent être réglés de manière flexible et des documents WORD et EXCEL peuvent être générés automatiquement.

● Le mot de passe et l'autorité de gestion peuvent être définis: les opérateurs ordinaires ne peuvent mesurer la dureté que selon les paramètres définis.

● L'outil de conversion de la dureté standard intégré permet de convertir automatiquement la valeur de dureté mesurée selon le tableau et de l'énumérer dans le tableau des résultats.

Fonction avancée:

● Fonction de mise au point automatique.La mise au point automatique de l'indentation peut être réalisée, et le temps de mise au point de l'indentation unique est de 2 à 5 secondes.le ZHV-VH1010 doit être équipé d'un moteur à axe Z et d'un système de mise au point automatique)

● Fonction de planification des itinéraires.En complément de la fonction de mesure de la distance, la planification précise des 17 modes du tracé à mesurer est complétée en cliquant sur l'image avec la souris.

1) LeSélection libre des points: cliquez sur n'importe quelle position de l'image pour devenir le chemin à mesurer.

2) LeDirection arbitraire: sélectionnez n'importe quel point de départ et segment de ligne droite dans n'importe quelle direction.

3) Les produitsMarge normale: cliquez près du bord pour générer automatiquement des segments de ligne normaux.

4) Les produitsDeux points normaux:sélectionnez les deux extrémités du bord pour générer le segment de ligne normale du centre.

5) Les produitsAngle bisecteur: trois points construisent des angles pour générer des segments bisectoriels d'angle.

6) LeRoute circulaire: deux points de centre / rayon, générant un chemin dans le temps.

7) LeContour des bords: cliquez près du bord pour générer automatiquement un chemin le long du bord.

8)Distance équidistante entre les bords:cliquez sur la distance le long du bord pour générer des segments de ligne équidistants.

9)Forme d'onde de la dent de scie: la période, la hauteur des dents et la symétrie des dents peuvent être réglées quantitativement.

10)Centre de deux points: sélectionnez deux points sur l'image pour générer le point médian comme chemin à mesurer.

11)Je vous en prie.cliquez sur n'importe quel point de départ, un segment de ligne droite dans n'importe quelle direction et une distance variable au milieu.

12)Je vous en prie.points de route multilinéaires.

13)Je suis en train d' écrire.Une ligne en zigzag.

14), etInterpolation:insérer un nombre / une distance fixe de points de chemin entre deux points.

15)Matrice:le point de chemin de la matrice rectangulaire.

16),La roue:le point de la trajectoire des roues.

17)- Je ne sais pas.point de trajectoire circulaire.

● Fournirfonction d'étalonnage de l'indentateur / de la lentillepour éliminer l'écart mécanique entre l'indentateur et la lentille et corriger l'erreur globale du système, afin d'améliorer la précision des résultats des essais de dureté.

● Fonction de balayage des bords.Grâce au mouvement de la plateforme automatique XY, le bord de l'objet spécifié peut être scanné et le contour du bord de l'objet dessiné.

● Fonction d'épissage panoramique.Grâce à la fonction "scan panoramique", vous pouvez obtenir un panorama dans une plage spécifiée et faire n'importe quelle planification de chemin sur la carte.

● Mode régional et essais continusfonction.Pour plusieurs indentations pouvant exister dans le même champ de vision, le mode zone peut être sélectionné et seules les indentations dans la plage définie sont prises en compte lors de chaque mesure.Lorsque le mode zone est activé pendant les essais continus, l'interruption de l'essai causée par de multiples entailles dans le même champ de vision peut être évitée.

● Fonction de correction de surface.Il est conforme au tableau I et au tableau II de la norme ASTM E384 et prévoit des exigences d'essai et de correction pour les pièces courbes telles que les billes et les tiges.

● Fonction de correction d'angle.L'écart d'angle entre la plateforme et la caméra peut être éliminé par la correction automatique de l'angle, et la précision de positionnement de la plateforme peut être améliorée.

● Fonction de résistance à la fracture.La fonction de résistance à la fracture peut être vérifiée pour mesurer les données de résistance à la fracture par entailles.

● Fonction d'épissage panoramique à plusieurs échantillons.L'épissage panoramique peut être effectué pour plusieurs échantillons en même temps, puis la planification de trajectoire peut être effectuée sur ces panoramas.

Les spécifications de la plateforme X-Y motorisée VMP-505:

● Plateforme XY automatique avec moteur pas à pas: technologie de traitement de qualité aérospatiale

● Des performances d'étanchéité supérieures assurent la stabilité de la précision de récupération à long terme

● Taille de la plateforme: 255 mm x 205 mm

● déplacement maximal dans la direction XY: 50x50mm), étape minimale: 0,625um

● précision de réponse: pleine portée unidirectionnelle ≤ 10 μm

● Scanner tout le parcours ≤ 20 μm

● Optionnel Plateforme X-Y motorisée plus grande VMP1111

● X-Y Taille de déplacement:110x110mm et Taille de plateforme: 310mmx255mm
