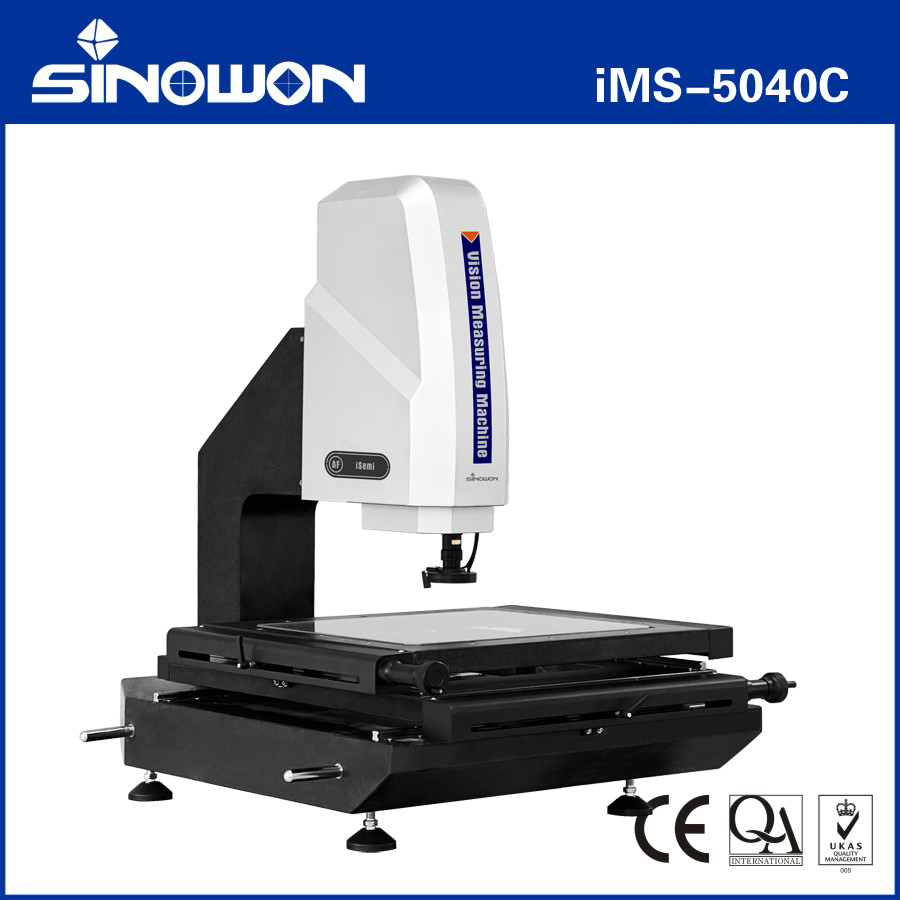

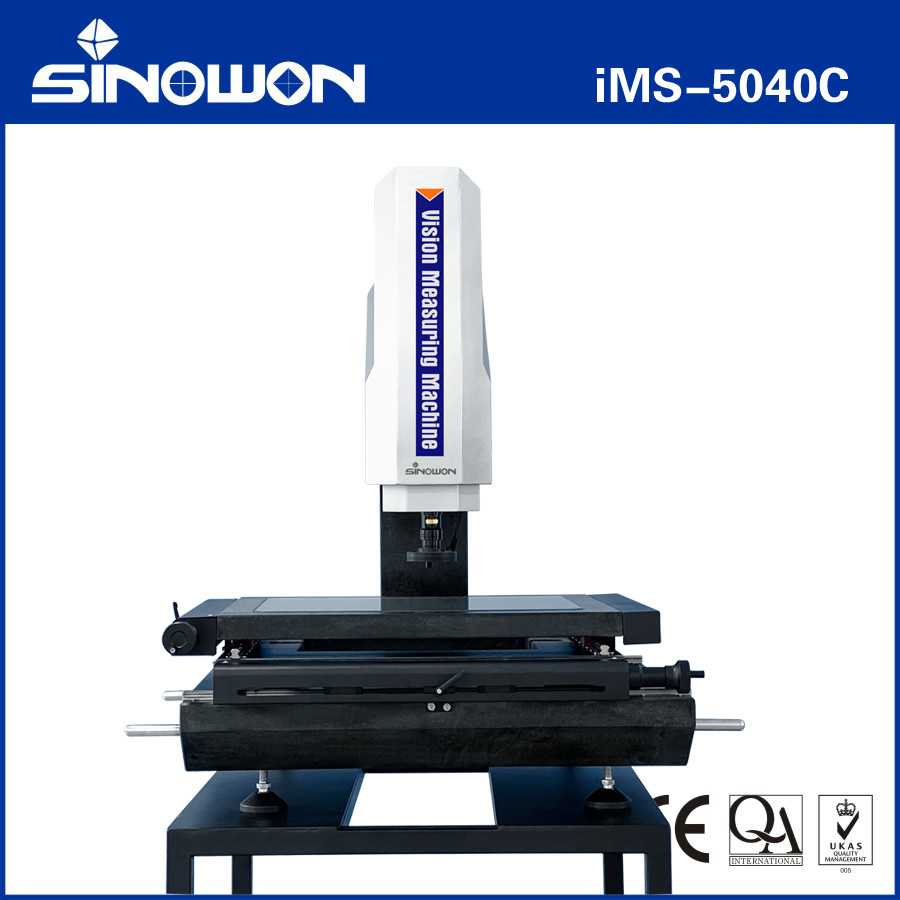

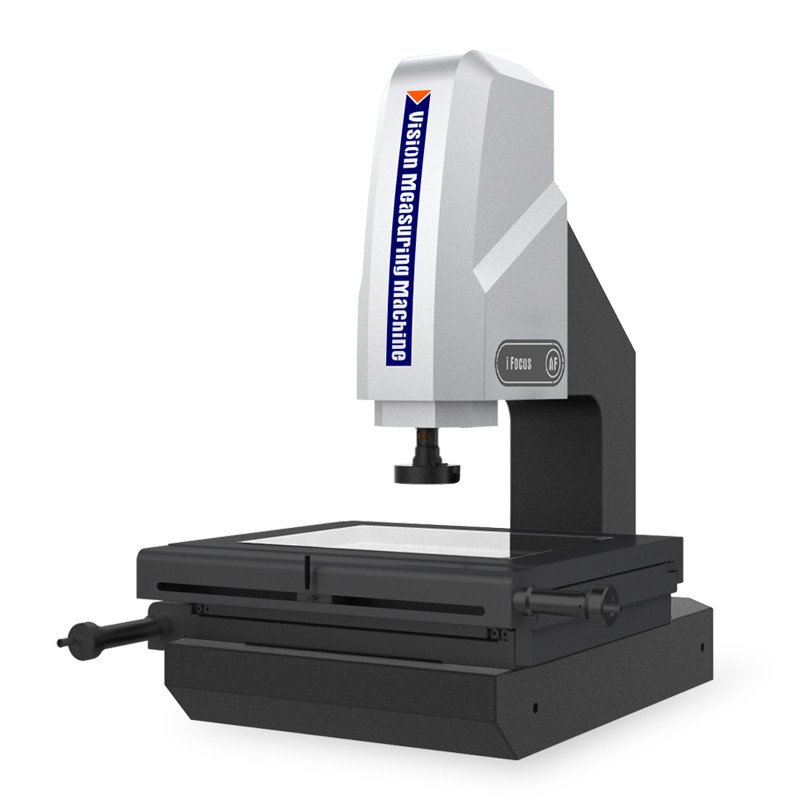

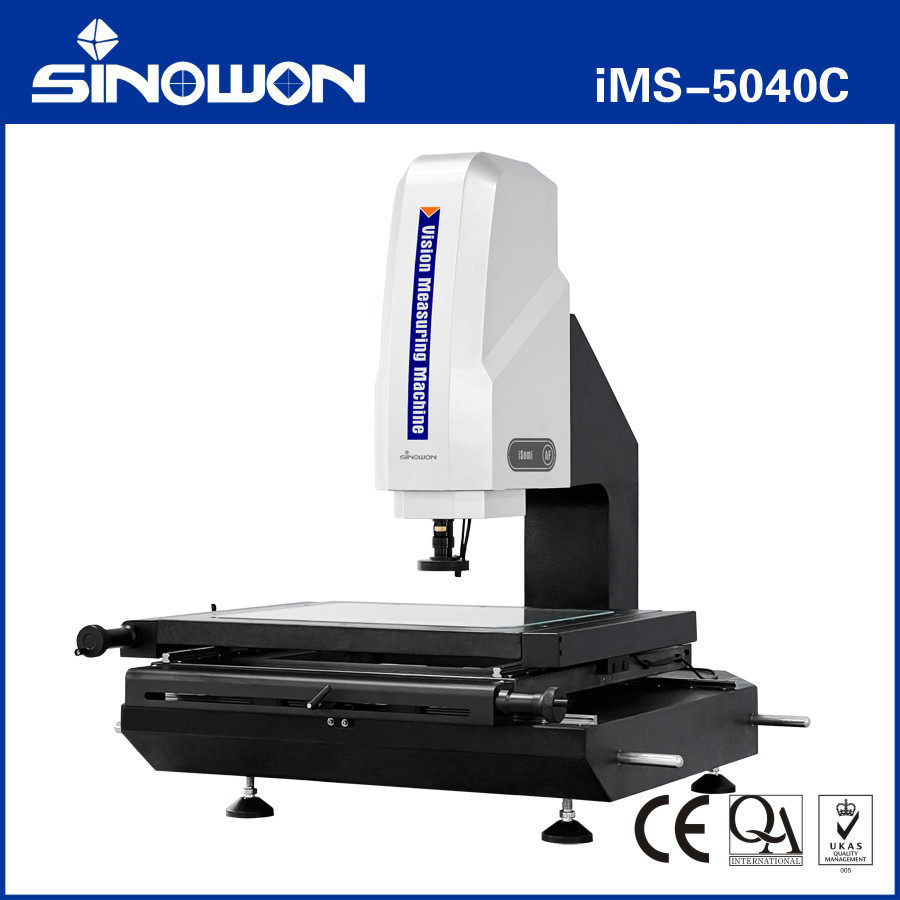

Machine de mesure de la vision semi-automatique de haute précision iMeasuring IMS-5040C

Remarque :

"L" représente la longueur mesurée en millimètres, et la précision mécanique de l'axe Z dépend fortement de la précision de la mise au point et de la surface de la pièce.

Le grossissement est une valeur approximative et est étroitement lié à la taille et à la résolution de l'écran.

Les clients peuvent choisir d'ajouter un objectif auxiliaire 0,5X ou 2X en fonction de leurs besoins pour obtenir un grossissement de l'image.

Les iMS-2010/5040 sont des établis en marbre, tandis que les iMS-2515/3020/4030 sont des établis en métal.

Description du modèle de configuration du produit (exemple avec iMS-5040) :

Modèles et spécifications de la machine de mesure visuelle manuelle:

Tableau de guidage des courses de la machine de mesure visuelle manuelle :

• D'autres spécifications de course peuvent être personnalisées en fonction des besoins du client.

Machine de mesure visuelle Dessins structurels :

Machine de mesure visuelle Application industrielle :

La machine de mesure optique OMM, également connue sous le nom de machine de mesure visuelle et de machine de mesure sans contact, machine de mesure bidimensionnelle, machine de mesure 2,5 dimensions, avec la mise à niveau de l'industrie manufacturière moderne de haute précision et de la micro-fabrication, elle adopte une méthode de mesure d'image optique sans contact pour une mesure rapide et précise. La mesure des dimensions géométriques et des tolérances géométriques devient inévitable.

Les machines de mesure optique conviennent à tous les domaines d'application dans le but de la mesure de coordonnées, et sont largement utilisées dans les industries de la mécanique, de l'électronique, des instruments, du matériel, des plastiques et autres. Tels que : moules, vis, métaux, accessoires, caoutchouc, cartes PCB, ressorts, matériel, électronique, plastiques, aviation, aérospatiale, etc., elle surmonte les lacunes des pieds à coulisse traditionnels, des micromètres et des projecteurs de profil, ce qui est une machine de mesure de haute précision, de haute efficacité et de haute fiabilité intégrant les technologies optique, mécanique, électronique et de traitement d'image par ordinateur.

L'objet à mesurer est agrandi par le système de grossissement optique. Après que les caractéristiques de l'image sont collectées par le système de caméra CCD et traitées par des algorithmes informatiques et logiciels, le contour et la forme de surface, la taille, l'angle et la position de diverses pièces complexes et précises peuvent être détectés automatiquement. Micro-inspection et contrôle qualité. Les données de mesure peuvent être importées dans AUTOCAD pour devenir un dessin d'ingénierie complet, et des documents aux formats DXF, IGS et autres peuvent être générés, et peuvent également être importés dans les logiciels d'analyse statistique WORD, EXCEL et SPC pour générer des CPK et divers rapports statistiques.
