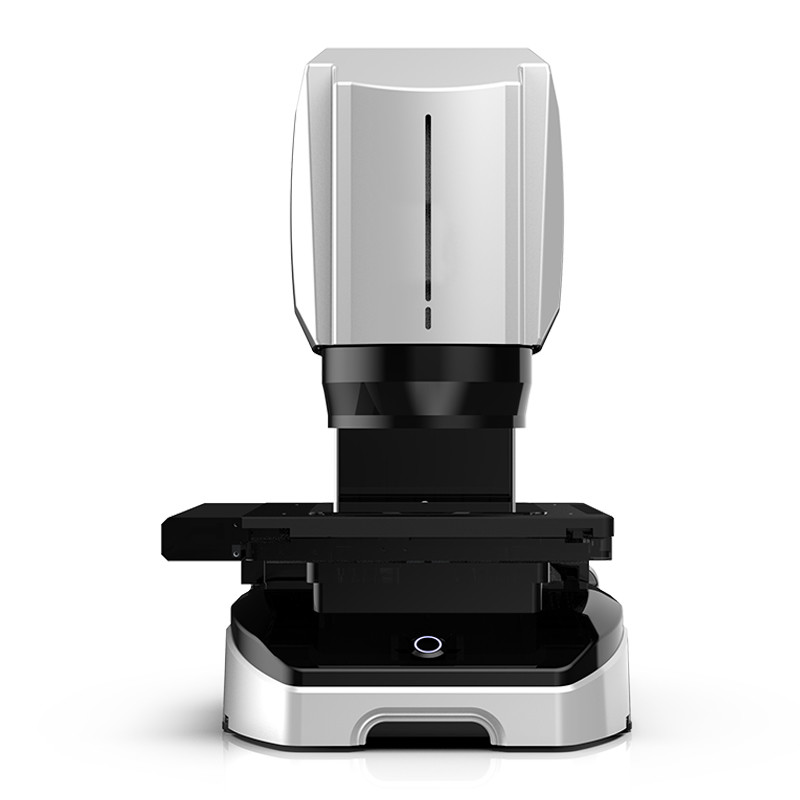

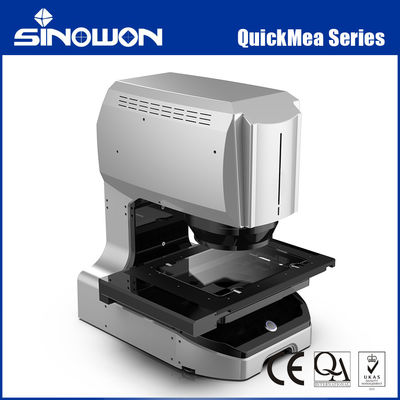

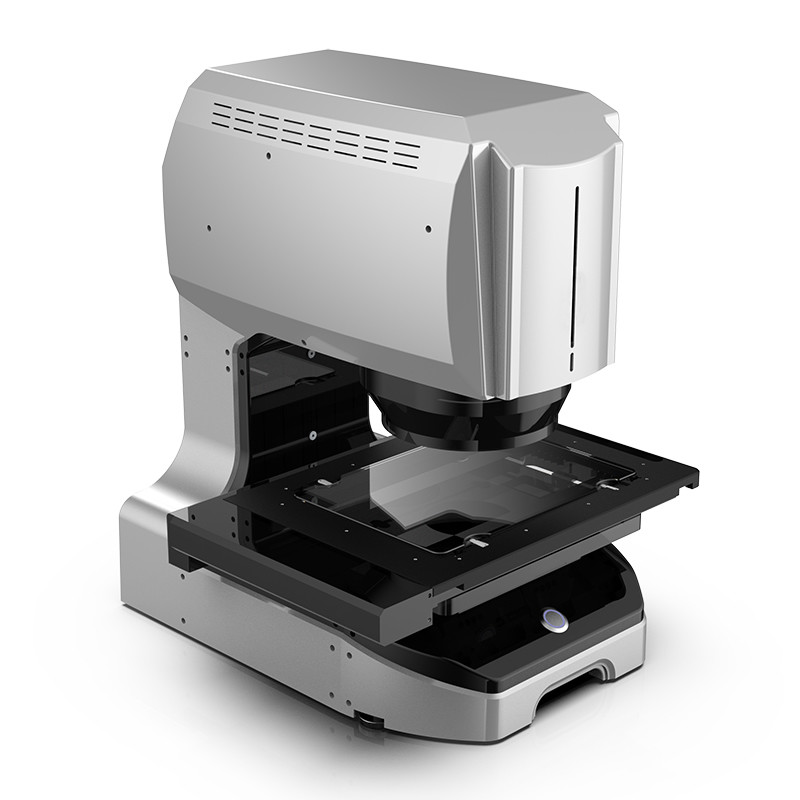

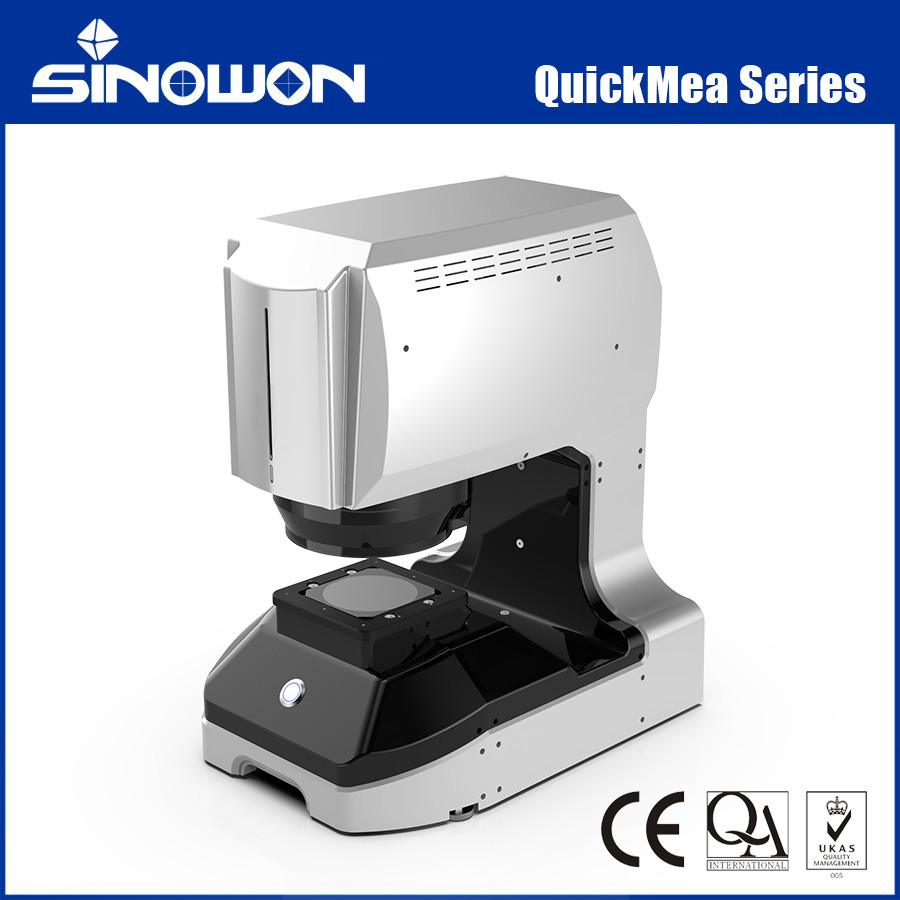

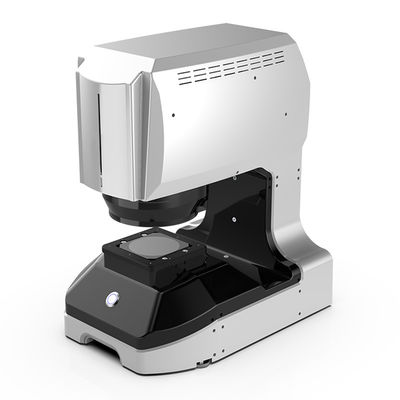

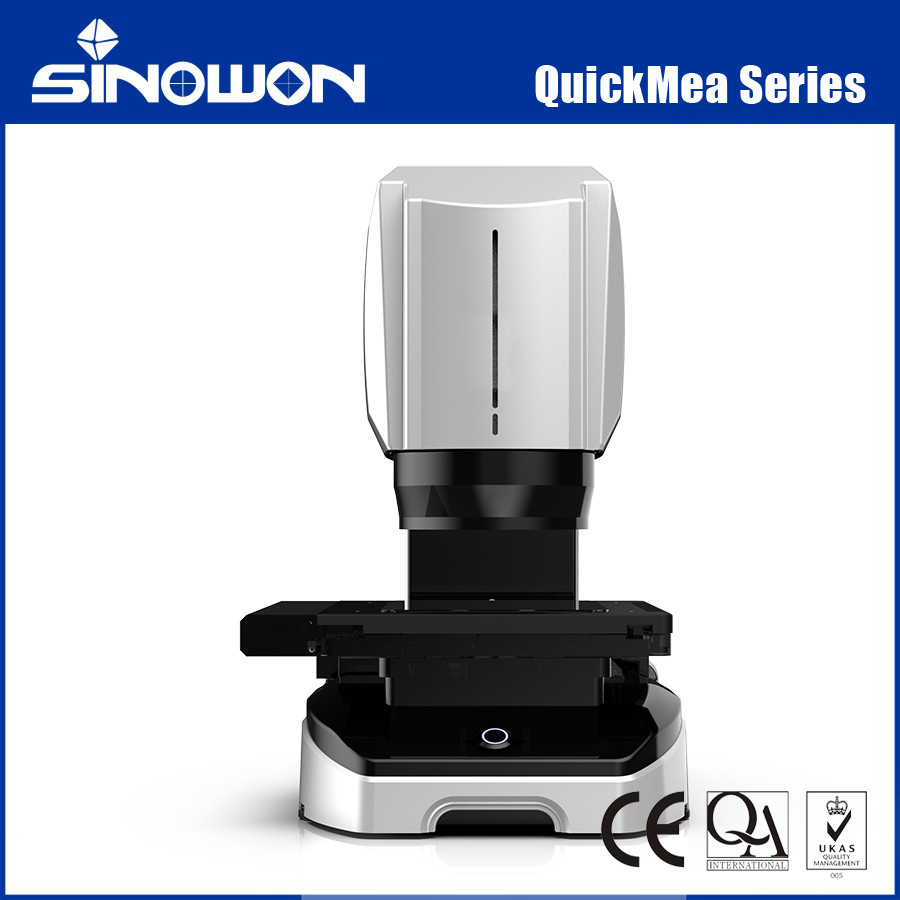

Système de vision instantanée QuickMeaSérie
Caractéristiques du produitc:
Système de mesure instantanée de paillasse
● Structure de table, taille compacte, facile à manipuler.
● Mesure en un seul bouton, peut également être associé à un signal d'E/S pour réaliser une mesure automatique.
● Le rapport peut être téléchargé automatiquement dans le système de gestion des données.
Mesure de haute précision sous lumière de surface
● Équipé d'une lentille télécentrique à double grossissement et de deux caméras de 20MP, d'une lumière de surface multi-angle automatique et d'une lumière de surface coaxiale en option.
● Avec l'algorithme de calcul de bord d'IA puissant et indépendant, il peut facilement réaliser une recherche précise des bords sur la surface et filtrer les zones invalides pour l'encombrement des limites.
● La répétabilité de mesure de la lumière de surface peut également atteindre un niveau similaire à celui de la lumière inférieure.
Mesure rapide et fonctionnement facile
● Pas besoin de positionnement pour mesurer les échantillons, les échantillons peuvent être placés dans n'importe quelle position.
● Peut mesurer 100 dimensions, 512 caractéristiques en une seconde, réduisant considérablement le temps de mesure.
● L'interface d'utilisation du logiciel est simple et facile à comprendre, et le programme de mesure et le réglage des paramètres peuvent être facilement écrits.
● Avec la mise au point automatique, éliminez les erreurs causées par les longueurs focales.
● Fonction de positionnement automatique et de mesure automatique, n'importe qui peut obtenir des résultats de mesure stables en appuyant sur un bouton.
Pratique | Un bouton pour la mesure
Combinaison matérielle puissante | Mesure de haute précision
Équipé d'une lentille double télécentrique à faible aberration et de deux caméras de 20MP, d'une lumière de surface multi-angle automatique et d'une lumière de surface coaxiale en option. Avec l'algorithme de calcul de bord d'IA puissant et indépendant, il peut facilement réaliser une recherche précise des bords sur la surface et filtrer les zones invalides pour l'encombrement des limites. La répétabilité de mesure de la lumière de surface peut également atteindre un niveau similaire à celui de la lumière inférieure.
Lentille double télécentrique à faible aberration
La conception de la lentille télécentrique réduit les aberrations optiques, rendant l'image plus réaliste et précise, ce qui est particulièrement important pour les applications nécessitant des mesures de haute précision, où la pièce peut être placée au hasard pour obtenir des résultats de mesure précis.
Mise au point optique automatique
Équipé d'une double lentille optique télécentrique, il peut se concentrer automatiquement en fonction de la position de mesure, réduisant le temps de réglage du personnel.
Nouvelle image grand format d'écrane, mplus de pixels par unité de taille pour une plus grande précision
Précision d'imagerie plus élevée par rapport aux lentilles traditionnelles.
CCD haute précision 20MP
En utilisant une caméra noir et blanc de 1’’20 mégapixels, le nombre de pixels a été multiplié par deux par rapport aux modèles traditionnels, et les minuscules bords qui étaient difficiles à observer dans le passé peuvent également être observés. Avec une mesure mobile, une commutation du champ de vision, le système peut atteindre une haute précision et une mesure à large champ, tout en améliorant la précision et en réduisant le temps de mesure.
Système optique commutable à double champ de vision
Réalisez une mesure simultanée à grand champ de vision et de haute précision, plus rapide et plus intelligente.
Sous-traitement d'image au pixel
Divisez 1 pixel en 100 parties égales pour la détection des bords et le calcul.
Suppression automatique des anomalies
Supprimez automatiquement les anomalies lorsque les bords extraits présentent des bavures ou des défauts
Source de lumière réglable
Définissez plusieurs unités d'éclairage en une seule avec une lumière de surface multi-angle relevable. Le logiciel est équipé d'une fonction de réglage automatique de la lumière. Grâce au capteur de luminosité intégré pour différentes sources de lumière ambiante, le système peut s'ajuster automatiquement aux meilleures conditions d'éclairage.
Système d'éclairage étendu
Équipé de plusieurs systèmes d'éclairage optique variable, le support de la lumière de surface est relevé et abaissé, adapté à une large gamme de quantités de champ de mesure.
Nouveau logiciel auto-développé
Le logiciel Quickmea, le logiciel de mesure de vision professionnel, est développé indépendamment par Sinowon, avec des droits de propriété intellectuelle indépendants. Le logiciel Quickmea est équipé d'une interface utilisateur conviviale, d'une fonction puissante et pratique. Il est pratique à utiliser rapidement. De plus, il peut être personnalisé en fonction des exigences de l'utilisateur, afin d'améliorer l'efficacité du travail plus efficacement.
Introduction de la fonction
| Outils rapides |
Système de coordonnées (Positionnement, Point-Ligne, Ligne-Ligne), Base (Point, Ligne, Cercle, Arc), Angle (Ligne-Ligne) ,
Distance (Ligne-Ligne, Point-Ligne, Point-Point, Cercle-Cercle, Cercle-Ligne, Cercle-Point)
|
| Outils auxiliaires |
Points (points médians, intersections), bords combinés (lignes, cercles), lignes (lignes centrales, lignes perpendiculaires, lignes parallèles, lignes tangentes, lignes passant par des points, lignes droites approximatives) , Cercles (cercles intermédiaires, cercles construits aux points médians, cercles auxiliaires, cercles tangents, cercles inscrits) |
| Tolérances géométriques |
Tolérance de forme (droiture vraie, circularité vraie, contour, planéité), Tolérance d'orientation (droiture, parallélisme) Tolérance de position (position du point, concentricité, symétrie) |
| Applications spéciales |
Point maximum, Point minimum (Rectangle, Cercle, Arc), Ligne (Ligne de crête), Cercle (Arc de crête, Arc de crête), Distance de pas (Direction directe, Direction circonférentielle) ,Angle de pas (Direction linéaire, Direction circonférentielle), R-Angle, C-Surface, Trou, Croix de cercle, Périmètre, Surface, Vis, Engrenage |
| Outils courants |
Construire (Distance, Espacement, Angle, Point, Segment de ligne, Cercle, Arc, Ellipse, Plan, Cercle, Rectangle, etc.), Analyser (Multi-outil, Auto, Perpendiculaire, Composition de point médian, Cercle de point médian, Intersection, Égaliseur, Cercle de dessin de rayon, Cercle tangent à deux lignes, Parallèle, Tangent, Cercle tangent extérieur au cercle tangent intérieur, Portée minimale, Triangle tangent aux cylindres, Mode 3D), Outil (Point manuel, point de mise au point, boîte ronde pour prendre des points, boîte carrée pour prendre des points, balayage de ligne, balayage d'arc, balayage de cercle, points spécifiés, balayage d'ellipse, balayage de rectangle, balayage de cercle, balayage de contour de cercle, balayage de contour fermé, balayage d'élément de forme fermée, balayage d'élément de type ouvert) , Système de coordonnées (complément de plan, complément d'axe, paramètres du système de coordonnées, légende, direction XYZ, plan de travail) |
Spécifications:
| Modèle |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Plage de mesure |
X |
φ100 |
115mm |
215mm |
315mm |
| Y |
145mm |
145mm |
245mm |
| Z |
75mm |
75mm |
75mm |
75mm |
| FOV |
Mode haute précision |
20.5*13.5mm |
135*155mm |
235*155mm |
335*255mm |
| Mode grand champ |
φ100mm |
200*200mm |
300*200mm |
400*300mm |
| Répétabilité |
Mode haute précision |
Sans déplacement de la table |
0.4μm |
| Avec déplacement de la table |
|
1.2μm |
1.2μm |
1.2μm |
| Mode grand champ |
Sans déplacement de la table |
0.8μm |
| Avec déplacement de la table |
|
1.8μm |
1.8μm |
1.8μm |
| Résolution d'affichage |
0.1μm |
| Précision |
Haute précision |
Sans liaison*1 |
±1.5μm |
| Avec liaison*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Grand champ |
Sans liaison*1 |
±2.5μm |
| Avec liaison*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Caméra |
1" 20MP CCD * 2 |
| Lentille |
Lentille télécentrique à double grossissement |
| Systèmes d'éclairage |
Lumière inférieure |
Lumière inférieure parallèle verte |
| Lumière de surface |
Lumière blanche relevable à quatre anneaux (motorisée) |
| Lumière inférieure |
Lumière verte directionnelle circonférentielle (motorisée) |
| Lumière coaxiale |
Optionnel |
| Spécifications de la table rotative horizontale (en option) |
Angle de rotation |
Résolution 0.02°, plage 360° |
| Vitesse de rotation |
0.2-2r/sec |
| Diamètre maximal mesurable |
Φ60mm |
| Capacité |
5 Kg |
| Logiciel de mesure |
Logiciel QuickMea CAD++ |
| Alimentation |
220V±10%,50Hz |
| Environnement de travail |
Température: 20±2℃, Humidité: 30-80%, Vibration: ＜0.002g,15HZ |
| Dimension (L*L*H) mm |
565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
