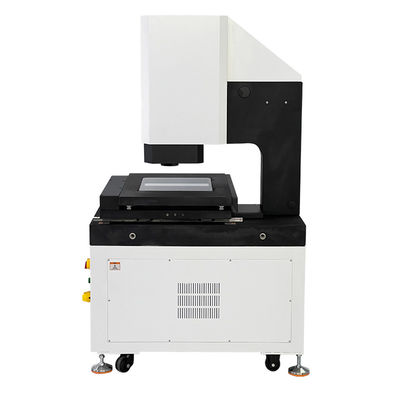

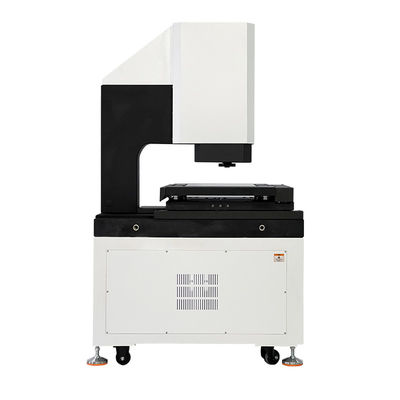

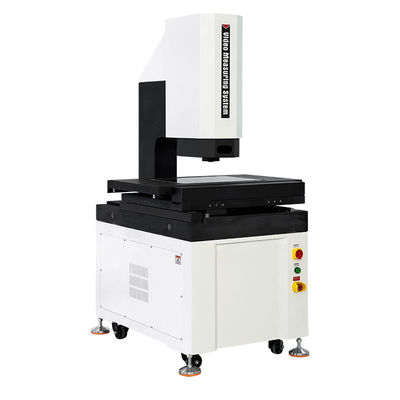

Système de mesure vidéo automatique 2D / 3D pour les composants aérospatiaux de dispositifs médicaux série V3-VAS

Système de mesure vidéo automatique V3-VASSérie

Caractéristique du produit:

1. XYZ contrôle automatique de précision CNC à 3 axes, positionnement précis;

2. base et colonne en granit sont adoptées, bonne stabilité;

3. le rail de guidage linéaire de précision, la vis à bille et le servo-moteur assurent la précision et la stabilité du système de mouvement;

4. la résolution de 0,5 μm et la règle de grille de haute précision assurent la stabilité et la fiabilité de la précision de mesure du système;

5- une caméra numérique haute résolution pour répondre aux besoins d'observation claire et de mesure précise;

6. 6.5X Zoom745 objectif zoom optique haute définition, zoom précis, correction de pixel unique;

7. Source lumineuse de surface LED à 5 anneaux, 8 zones et 40 canaux contrôlée par programme et système de source lumineuse de contour LED parallèle, réalisant intelligemment un niveau de luminosité de 256 niveaux;

8Le logiciel de mesure automatique de l'image est puissant et facile à utiliser.

Les spécifications:

Commentaires:

L représente la longueur de mesure, en millimètres, et la précision de mesure de la mise au point optique de l'axe Z est fortement corrélée à la rugosité de surface de la pièce à mesurer.Plus la valeur de rugosité Rz est basse, plus la précision de mise au point répétitive est bonne, et vice versa.

Le grossissement vidéo est approximatif et dépend de la taille et de la résolution du moniteur.

L'objectif zoom de la série Zoom745 peut être équipé d'un grossisseur 0,5X et d'un grossisseur 2X selon les besoins.

Description du modèle de configuration du produit(Exemple avec V3-VSA-322):

Modèles et spécifications des systèmes de mesure vidéo automatique:

Système de mesure vidéo automatique Tableau du guide de voyage:

SIG dispose également d'une caméra mobile de pont de portique, avec une distance de déplacement de 2000x3000x400 mm, et d'autres distances de déplacement et spécifications peuvent être personnalisées en fonction des besoins des clients.

Introduction au logiciel:

Logiciel automatique de mesure d'image VIMSOFT: interface intuitive et fonctionnalités puissantes permettent de réaliser des mesures efficaces.

1.Interface conviviale

L'interface principale présente les fonctions de base avec des boutons, qui peuvent être atteints en un clic.

2.Capacité de mesure géométrique avancée

L Facteur de mesure total:

Il prend en charge les éléments 2D/3D: points, lignes, arcs, cercles, rectangles, ellipses, voies clés (circles longs), courbes d'ouverture et de fermeture, plans, cylindres, cônes, sphères, etc.

l Avec une sonde à axe Z ou un capteur de déplacement laser, des éléments en trois dimensions (tels que la surface courbe spatiale) peuvent être mesurés,et les coordonnées/longueur/aire/volume peuvent être calculées directement après la détection des bords.

L Détection de bord de précision:

l Capture des bords faibles, direction de recherche réglable, filtrage du bruit/bords cassés

l mise au point automatique et mesure de la hauteur;

L Déterminez intelligemment le meilleur plan focal et réalisez la mesure hauteur/plateur.

3.Solution efficace de la pièce en lots complexes

L Mesure du tableau:

l Matrice d'éléments: après avoir mesuré un seul élément, toutes les caractéristiques équidistantes sont générées automatiquement en traduisant la matrice.

L'ensemble des pièces: traitement automatique de l'ensemble du lot après mesure d'une seule pièce (support du mode unité/multi-fixture)

L'intégration du CAD:

Il peut être mesuré automatiquement en important des dessins CAO sans échantillonnage manuel (spécialement adapté aux pièces complexes/de forme spéciale).

L Navigation par comparaison:

l Préconfiguration des lignes de référence/angles/cercles pour une comparaison en temps réel.

La navigation par carte: couture d'images numérisées/pixels pour localiser avec précision des pièces de grande taille ou multifonctions.

4.Programme d'utilisation flexible

L Processus automatisé:

l Selon l'opération de l'utilisateur, la séquence de mesure est générée et l'exécution du programme est contrôlée.

l Vous pouvez modifier la séquence des étapes, insérer ou supprimer des opérations et personnaliser le flux de travail.

Optimisation du lot:

Je répète la tâche pour une détection à bord unique afin de minimiser les opérations redondantes.

5.Analyse des tolérances de forme et de position

L'assistance GD&T à grande échelle:

L Calculer la droiture, la rondeur, la planéité, la cylindricité, le profil, la position, le parallélisme, la verticalité, la concentricité, etc.

l Marquer automatiquement les résultats de la NG et localiser les écarts par des graphiques visuels.

6.Rapport sur les données et exportation

L Rapport sur mesure:

l Exporter au format Excel/Word/TXT (support pour la personnalisation des modèles Excel)

I Sortie compatible avec le CAD:

Générer un fichier DXF/IGS pour l'ingénierie inverse.

7.Intégration multi-appareils

L Connexion étendue:

L Compatible avec des sondes, des capteurs laser, des capteurs de lumière blanche, des bras mécaniques et d'autres équipements pour améliorer la précision des mesures tridimensionnelles.
