MMT optique à pont mobile, solution de mesure instantanée sur site, série V7-IVS

Système de mesure de la vision instantanée du pont mobile A7-IVS Série

Présentation du produit:

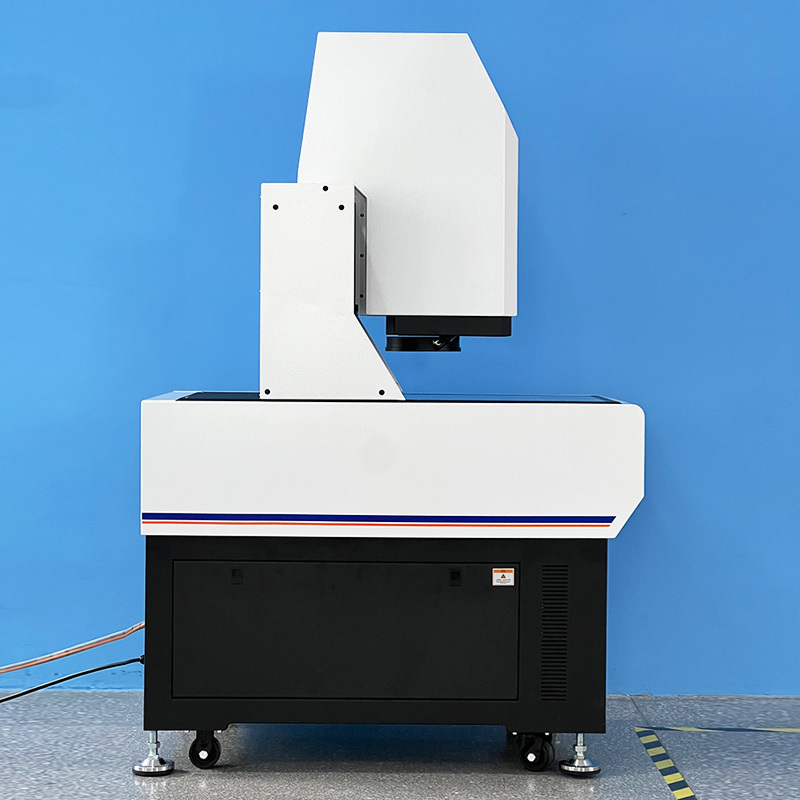

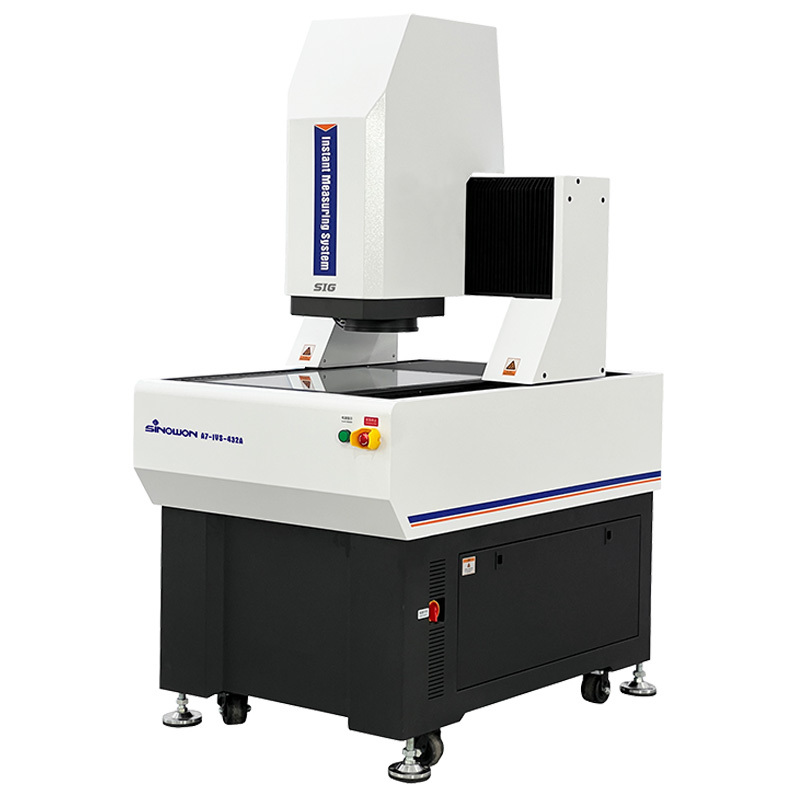

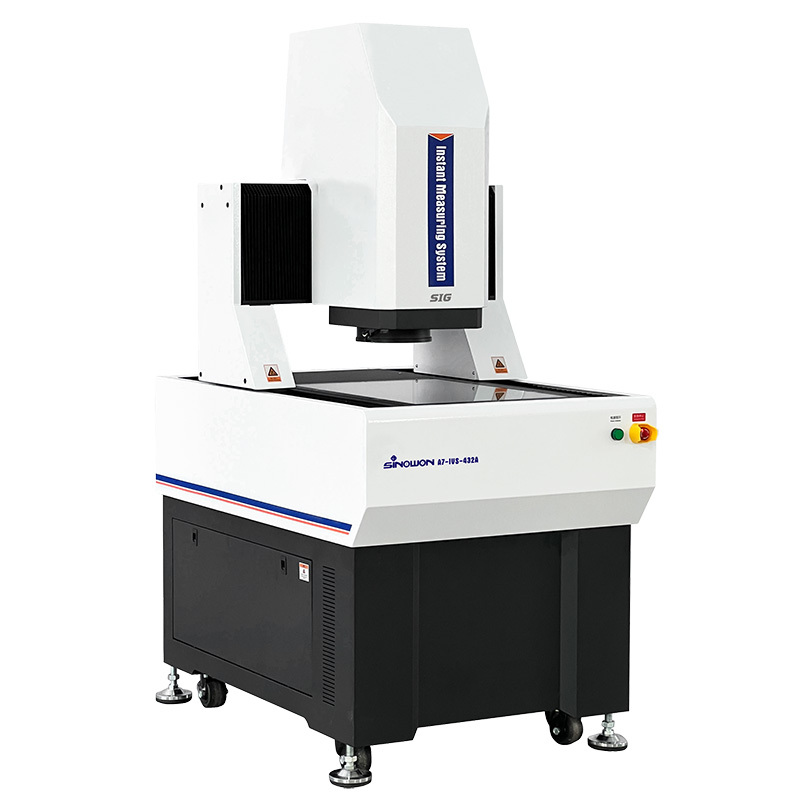

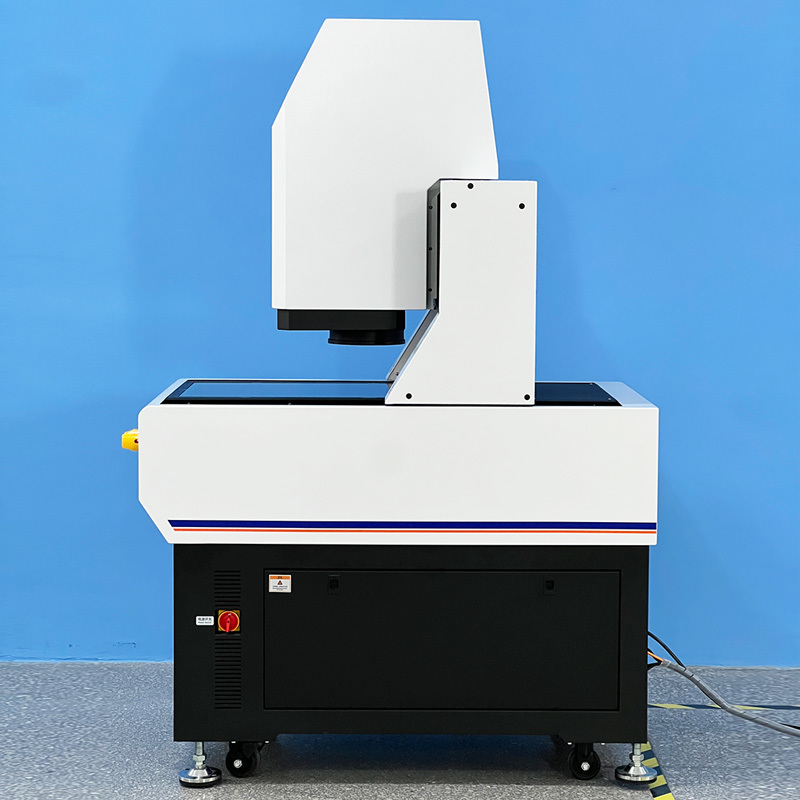

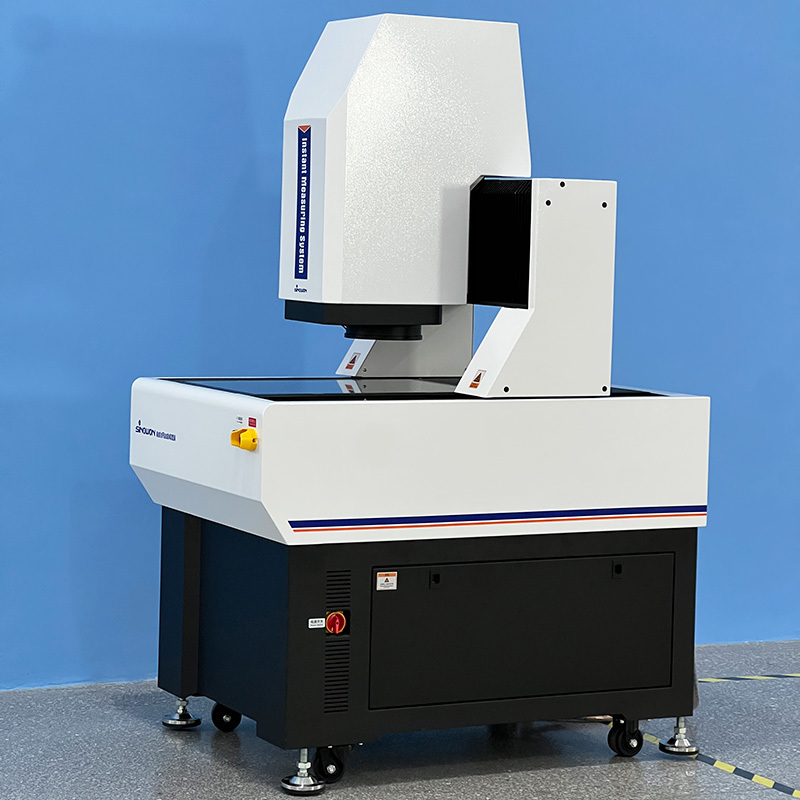

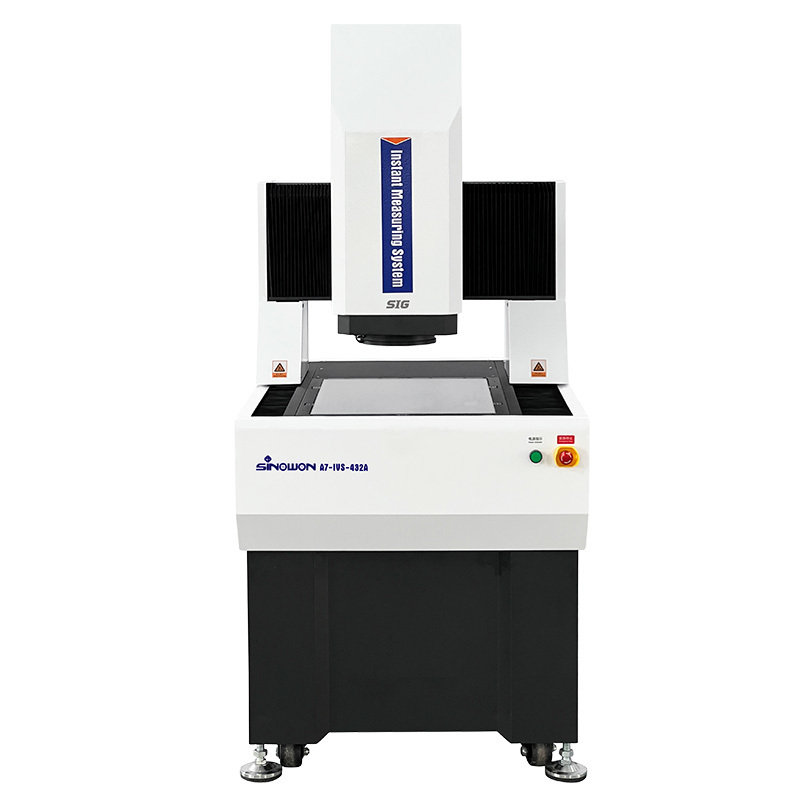

La série AutoFlash est un système de mesure de vision instantanée entièrement automatique et de haute précision avec une structure de portique,spécialement conçus pour les mesures GD&T avec commande électrique automatique à trois axesIl est équipé d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'une configuration automatique du mouvement du matériel et du logiciel.permettant une mesure rapide et précise des dimensions linéaires et géométriquesLa structure de pont mobile assure que la pièce mesurée reste stationnaire, assurant la précision et la stabilité de la mesure, ce qui la rend adaptée à la mesure dans des industries telles que l'électronique,équipement médical, LCD, et l'aérospatiale.

Caractéristiques du produitc:

• Équipé d'une caméra de 20 millions de pixels et d'une double lentille télécentrique à double grossissement, la qualité de l'image est excellente;
• La conception à haute télescence inférieure à 0,02° assure une précision de mesure pour les produits présentant des différences de hauteur importantes;
• La faible distorsion de la télévision inférieure à 0,01% et l'uniformité de la distorsion sur l'ensemble de l'image assurent la précision de la répétabilité dynamique de la mesure;
• La conception à double grossissement permet une mesure efficace avec un grand champ de vision et une mesure de haute précision avec un grand grossissement,satisfaire les deux besoins d'efficacité et de précision des clients;
• Le contrôle de précision CNC à trois axes XYZ, entièrement automatique, assure un positionnement précis;
• L'utilisation d'une base et d'une colonne en marbre indien assure une bonne stabilité;
• Les guides linéaires de précision, les vis à billes de sol, les servo-moteurs à courant alternatif, etc., assurent l'exactitude et la stabilité du système de mouvement;
• L'échelle linéaire de haute précision de 0,1 μm assure la précision de positionnement et de mesure du système;

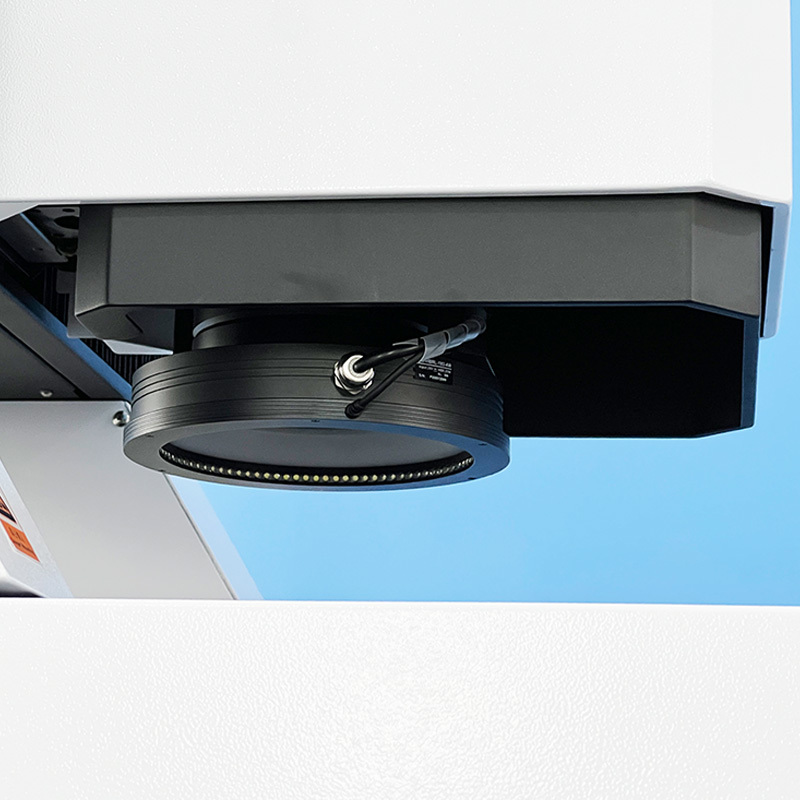

• équipé de diverses sources lumineuses et d'une fonction de levage intelligente pour s'adapter à divers scénarios de mesure;
• Le logiciel de mesure Geomea, puissant et facile à utiliser, améliore le contrôle de la qualité;
• Les programmes de mesure automatiques peuvent être configurés pour effectuer efficacement et rapidement des mesures par lots;
• Des capteurs de lumière blanche sans contact peuvent être utilisés en option pour mesurer l'épaisseur, la planéité, etc.

Applications:

• Il peut être appliqué à la mesure de précision d'objets de grande taille
• Industrie 3C: écrans de téléphones portables, étuis pour téléphones portables
• Industrie électronique: cartes PCB
• Nouvelle énergie: batteries au lithium
• Industrie automobile: pièces de précision

Les spécifications:

Description du modèle de configuration du produit (exemple avec A7-IVS-432):

Je suis...Modèles et spécifications du système de mesure de la vision instantanée:

Système de mesure de la vision instantanée Tableau de guidage spatial de mesure:

D'autres spécifications de voyage peuvent être personnalisées en fonction des besoins du client.
