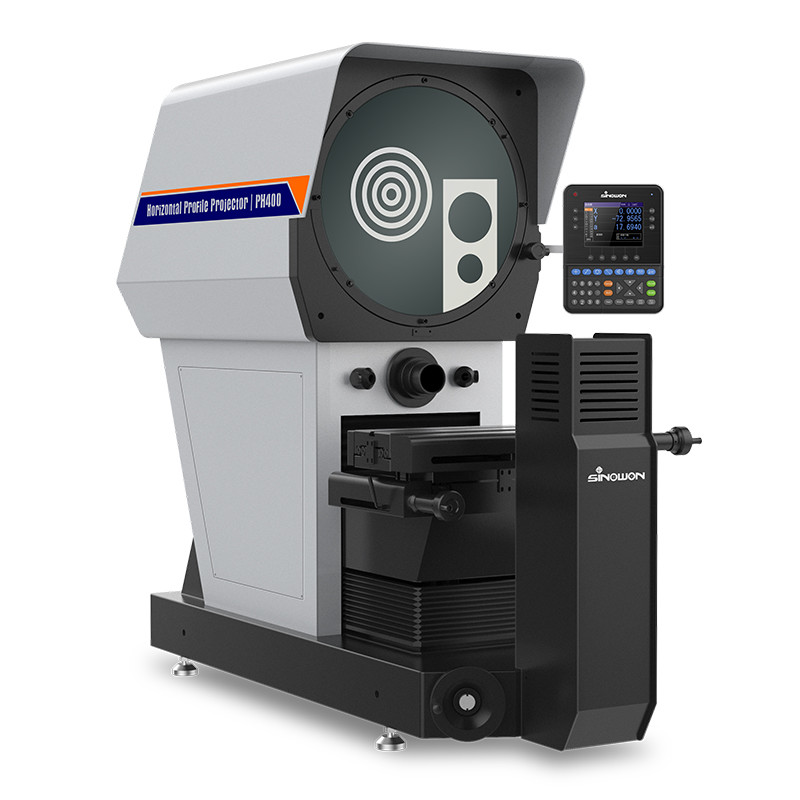

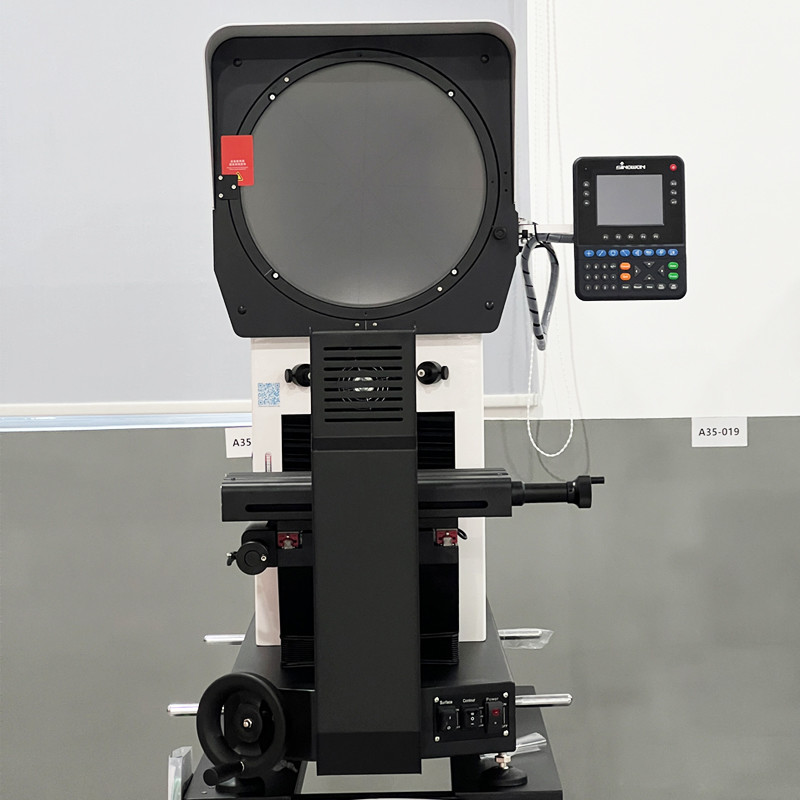

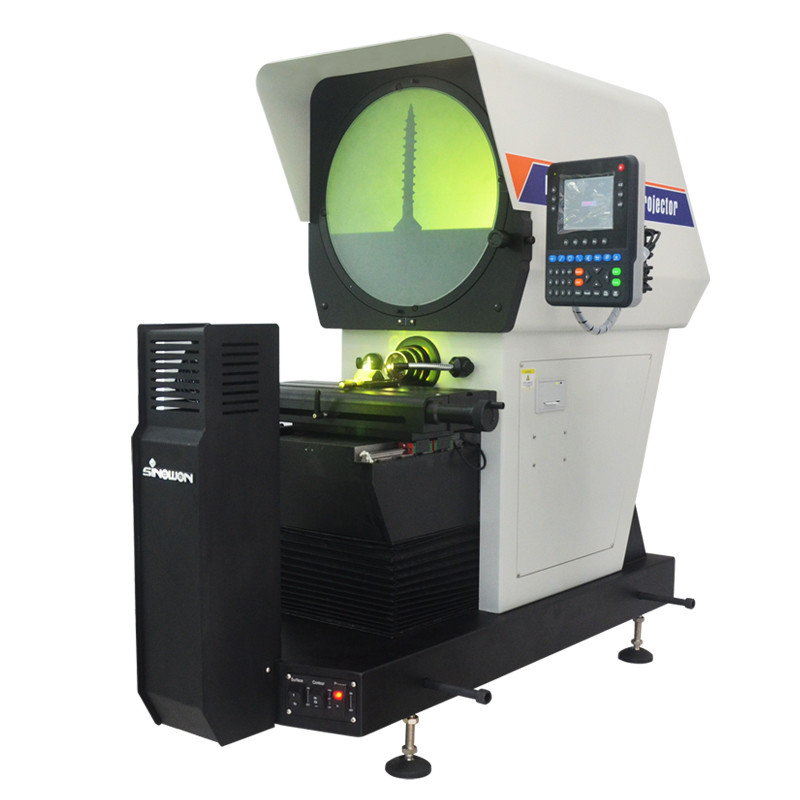

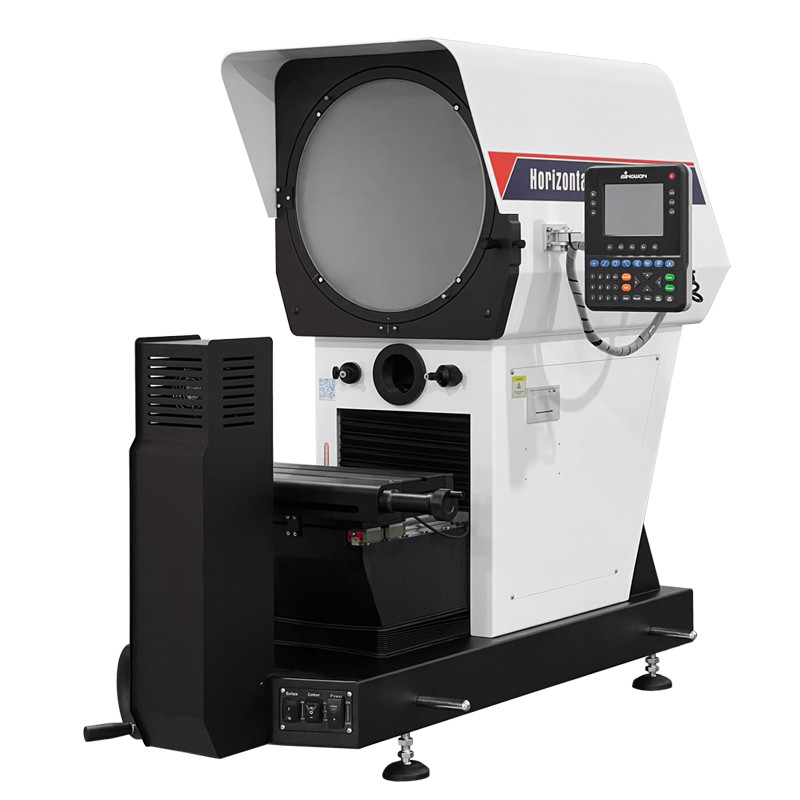

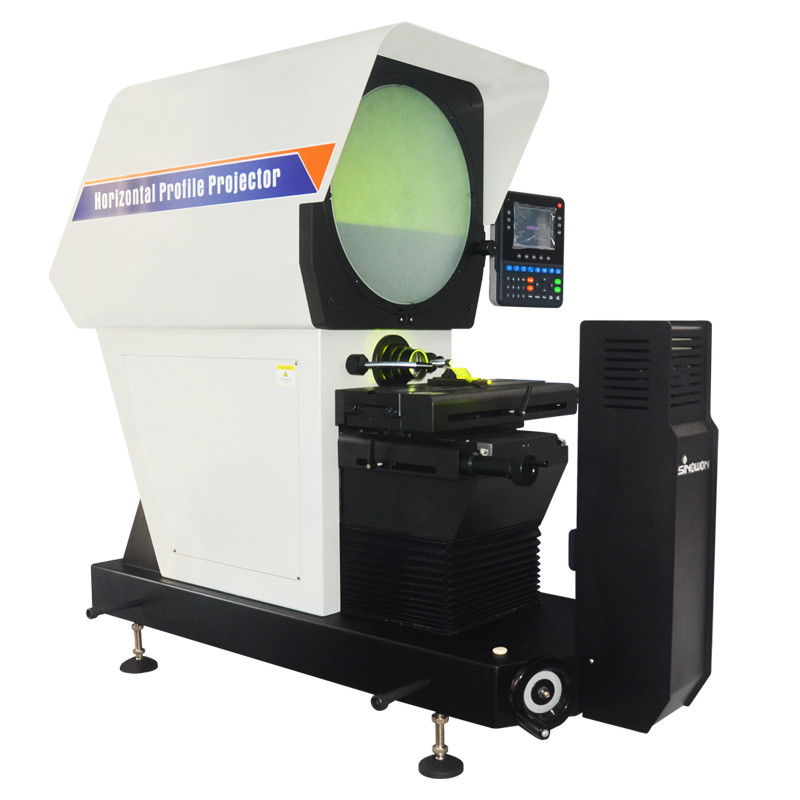

| Commodité | Projecteur numérique à profil horizontal de 400 mm |

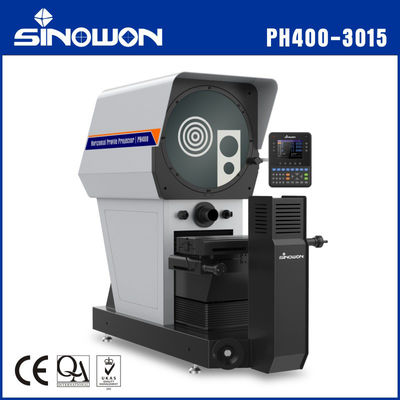

| Le mode | PH400 à 3015 |
Code # | 512 à 400 |
| Taille de l'étape de travail | 455x126 mm |
| Voyage au cours de la phase de travail | Pour les appareils à commande numérique |
| Concentrer | 120 mm |
| Précision | ≤3+L/200 (mm) |
| Résolution | 0.0005 mm |
| Poids de chargement | 15 kg |
| Écran | Diagramme:412 mm, portée de mesure ≥ Ø400 |
| Angle de rotation 0 à 360°;Résolution: 1° ou 0,01°, précision 6° |
| Lecture numérique | Lecteur numérique LCD multifonctionnel DP400 |
| Éclairage | Éclairage de contour:3.2V/10W LED
Éclairage de surface: lampe halogène 220V/130W |
| Environnement de travail | Température: 20°C ± 5°C,Humidité: 40% à 70% RH |
| Énergie | AC110V/60Hz; 220V/50Hz, 200W |
| Dimension (L × W × H) | 1210*633*1455 mm |
| Dimension de l'emballage | 1630*780*1500 mm |
| Poids brut/poids net | 350 à 300 kg |
Lentille:
| Magnification | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| Le champ de vision | φ80 mm | Φ40 mm | Φ20 mm | Φ8 mm |
| Distance de travail | 65 mm | 80 mm | 67.7 mm | 51.4 mm |
Écran couleur multifonction numérique DP400
Caractéristiques:
Ø 5.6'Écran couleur et bouton tactile en silicone scellé,avec toutes les informations,opération facile, longue durée d'utilisation;
Ø Enregistrer 100 éléments d'image permanents, peut définir et enregistrer la date actuelle;
Ø Mesure multifonctions: point, ligne, cercle,angle, distance, rectangle, fil de vis, ellipse, fente, arrondi, préréglage, construction, etc.
Ø Fonction de comptage de la direction avant ou opposée, valeur 1/2, point médian, fonction d'autorisation, fonction d'appel, fonction REC (enregistrement) et mesure du cycle;
Ø La section et la compensation linéaire sont disponibles pour 3 axes, ce qui garantit une grande précision de mesure;
Ø peut connecter un interrupteur de pied, une imprimante, une détection optique des bords et de nombreux autres outils de mesure auxiliaires;
Ø avec système polaire et de coordonnées, et peut afficher millimètre et pouce, et peut se déplacer facilement;
Ø Avec une fonction d'autorisation de mot de passe indépendante, pour éviter la possibilité de déviation des données par une mauvaise opération, il peut également modifier le réglage d'origine par autorisation de mot de passe;
Ø Prise en charge de plusieurs langues:chinois, anglais et autres langues.
Spécification:
| Modèle | DP400 |
| Code # | Dépôt de garantie |
| Langue | Chinois simple, chinois compliqué, portugais, allemand et anglais, etc. |
| Taille de l'écran LCD | 115 mm × 85 mm |
| Résolution de l'écran LCD | 640*480 |
| Plage d'affichage numérique | 8 chiffres ((avec virgule décimale) |
| Axe d'affichage | Le nombre de points d'intersection doit être déterminé en tenant compte de l'intensité de l'intersection. |
| Modèle d'affichage Z/Q | Longueur ou angle |
| Modèle d'affichage d'angle | Degré, minutes et deuxième ou degré |
| Signal à échelle linéaire | TTL ondes carrées ou ondes sinusoïdes CA de deux angles de phase différents de 90 °, capacité d'entraînement supérieure à 10 MA |
| Résolution à échelle linéaire | 0.1um,0.2um,0.5 mm, 1 mm, 2 mm, 5 mm |
| Taux de baud | 4800,9600,14400,19200,38400,57600 |
| Port de sortie de données | RS232,DB-9 Interface parentale |
| Fonction de clavier | Clavier tactile en silicone scellé |
| Port d'expansion | Commutateur de pied, imprimante, moteur de recherche optique, etc. |
| Énergie d'entrée | AC90V à 240V, 15W |
| Environnement de l'opération | Température de fonctionnement: 0 °C à 40 °C;Température de stockage: -10 °C à 60 °C;Humidité relative: < 90% RH |
