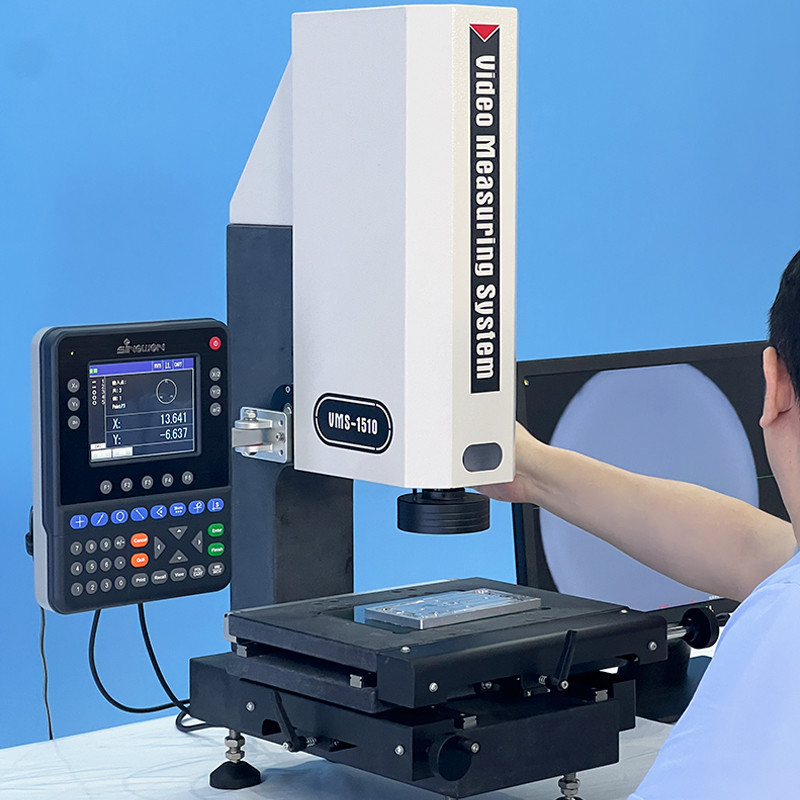

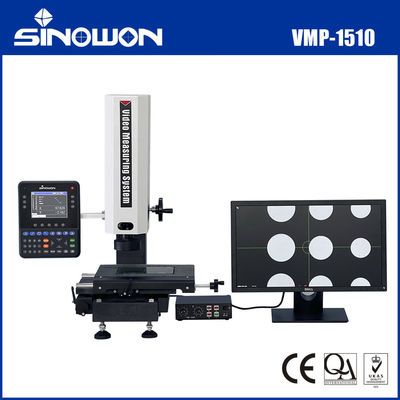

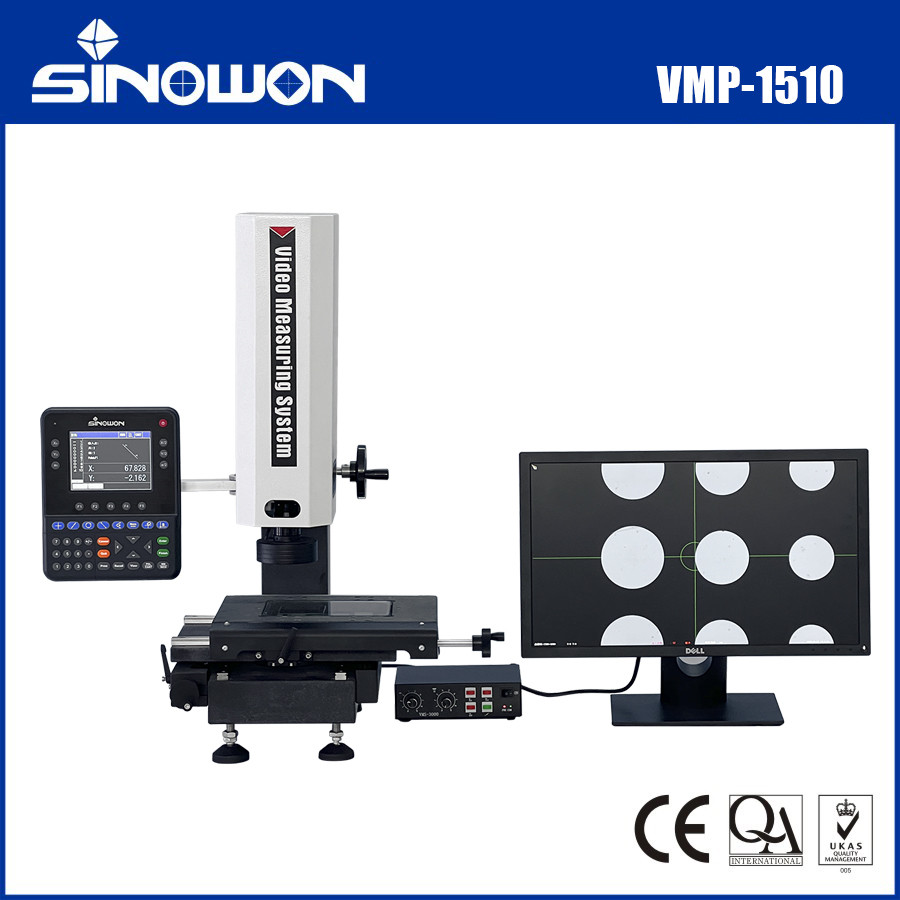

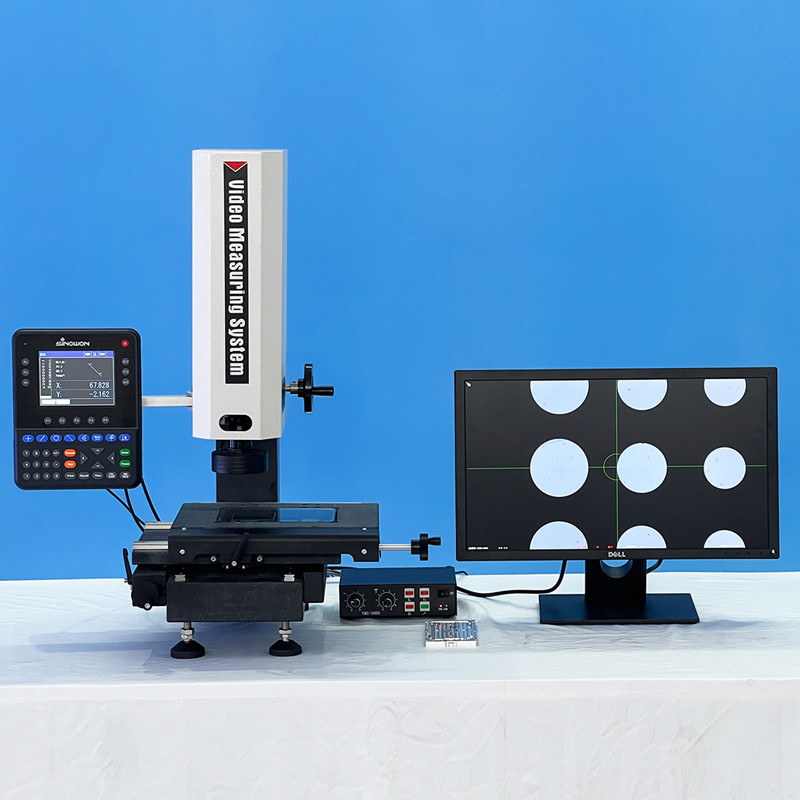

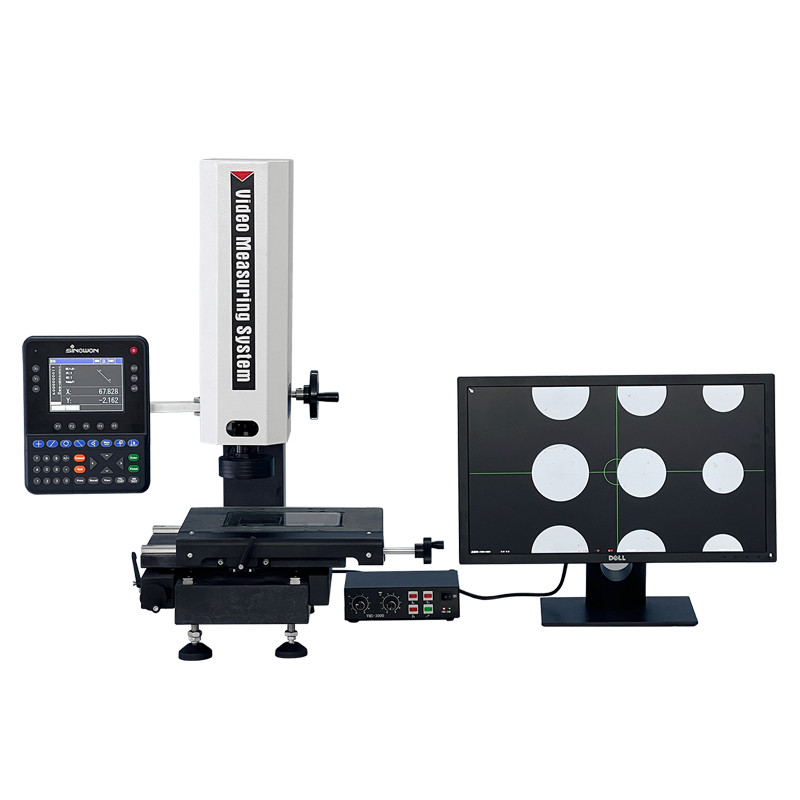

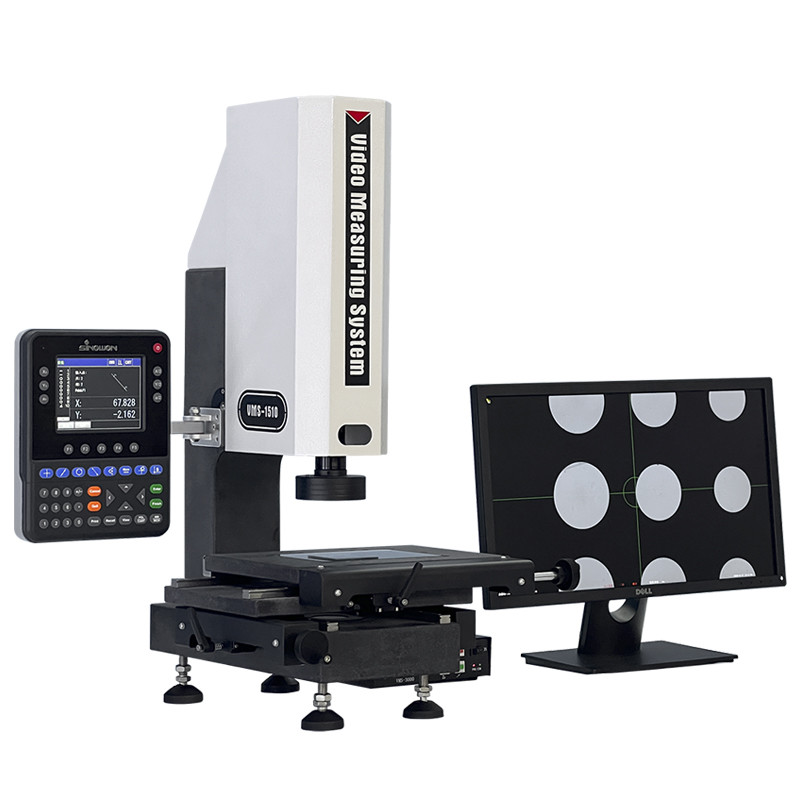

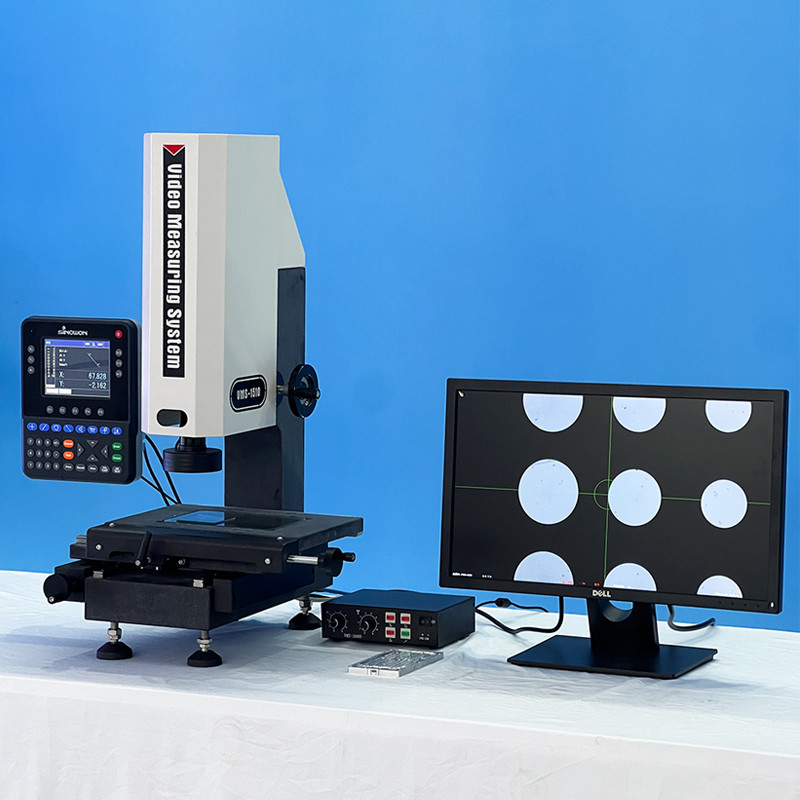

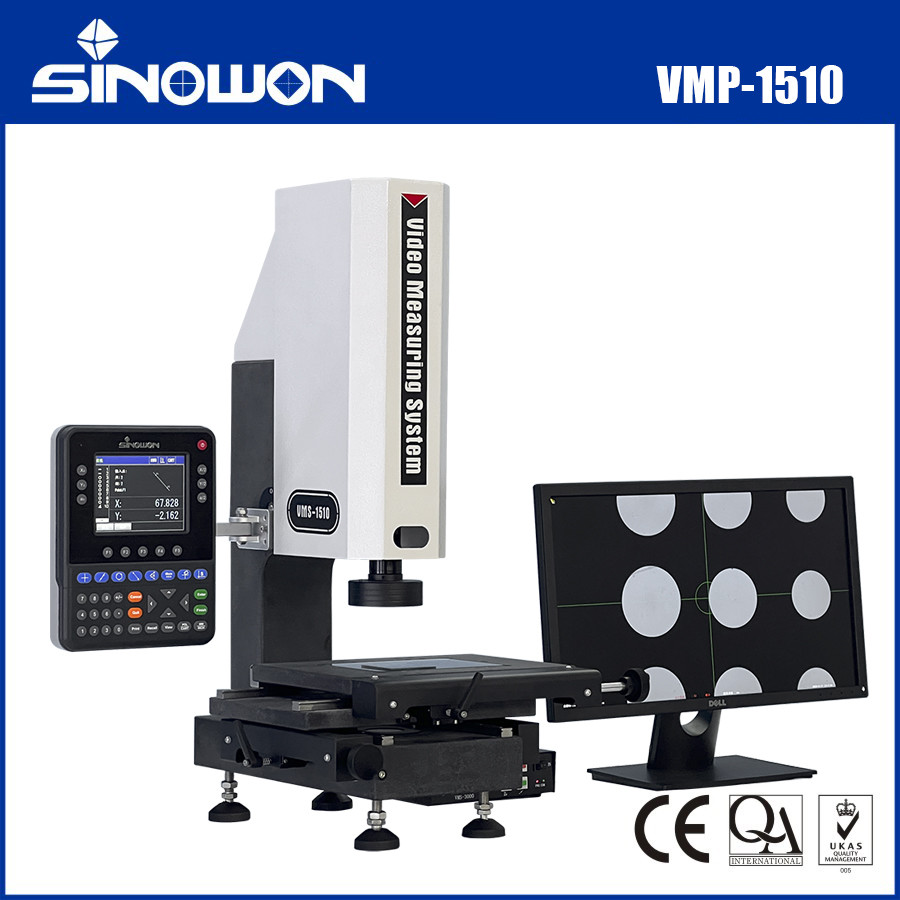

Projecteur de mesure vidéo Le VMP-1510
Caractéristique du produit:
Il adopte une base et une colonne en pierre de granit pour assurer la stabilité et la précision de la machine.
Il adopte une tige polie sans dents et un dispositif de verrouillage rapide pour s'assurer que l'erreur de retour de la table est inférieure à 2um;
l adopte une règle optique à instruments de haute précision et une table de travail de précision pour assurer que la précision E1 de la machine est comprise entre ≤2,5+L/200um;
l adopte un zoom et une caméra numérique couleur haute résolution pour assurer une qualité d'image claire sans distorsion;
l adopte une source lumineuse LED à surface froide et une source lumineuse LED parallèle en bas comme éclairages du projecteur;
l adopte une source lumineuse LED à surface froide et une source lumineuse LED parallèle en bas comme éclairages du projecteur;
l adopte pour régler la couleur appropriée de la ligne transversale afin de viser les points mesurés;
L'appareil adopte une mesure numérique multifonctionnelle à écran couleur de haute qualité DP400 comme système de traitement des données.
Spécifications techniques:
| Commodité |
VidéoProjecteur de mesure |
| Modèle |
Le VMP-1510 |
| Code # |
Le numéro de série 525-020P |
| Scène en granit |
(310*220) mm |
| Scène en verre |
(179,5*129,5) mm |
| Voyage sur l'axe X/Y |
(150*100) mm |
| Voyage sur l'axe Z |
Guide linéaire de haute précision, parcours effectif 100 mm |
| Échelles linéaires X/Y |
Résolution: 0,5 μm |
| Base et colonne de l'instrument |
Pierre granitique de haute précision |
| Précision de mesure* |
Pour les appareils de traitement de l'air: |
| E2xy: 4+L/200um |
| Résistance à la répétition |
2m |
| Système d'éclairage |
Lumière de surface froide LED |
| Lumière LED parallèle inférieure |
| Lumière coaxiale facultative |
| Caméra HDMI |
1/3 " 2MPixel Caméra haute résolution: 1920 * 1080 @ 30fps |
| Magnification vidéo |
6L'objectif zoom haute résolution.5X avec grossissement optique: 0,7X~4,5X, |
| L'amplification vidéo: 26X ~ 172X (21,5'moniteur) |
| Souris sans fil |
Appliqué pour régler la couleur appropriée de la ligne transversale pour viser les points mesurés |
| Moniteur LCD HDMI |
Moniteur LCD HDMI |
| Processus des données de mesure |
Lecture numérique DP400 avec version multilingue en anglais, en chinois traditionnel et en option dans d'autres langues |
| Énergie |
Les réglages de fréquence sont les suivants: |
| Dimension (WxDxH) |
(462*401*725) mm |
| Poids brut/poids net |
60 à 48 kg |

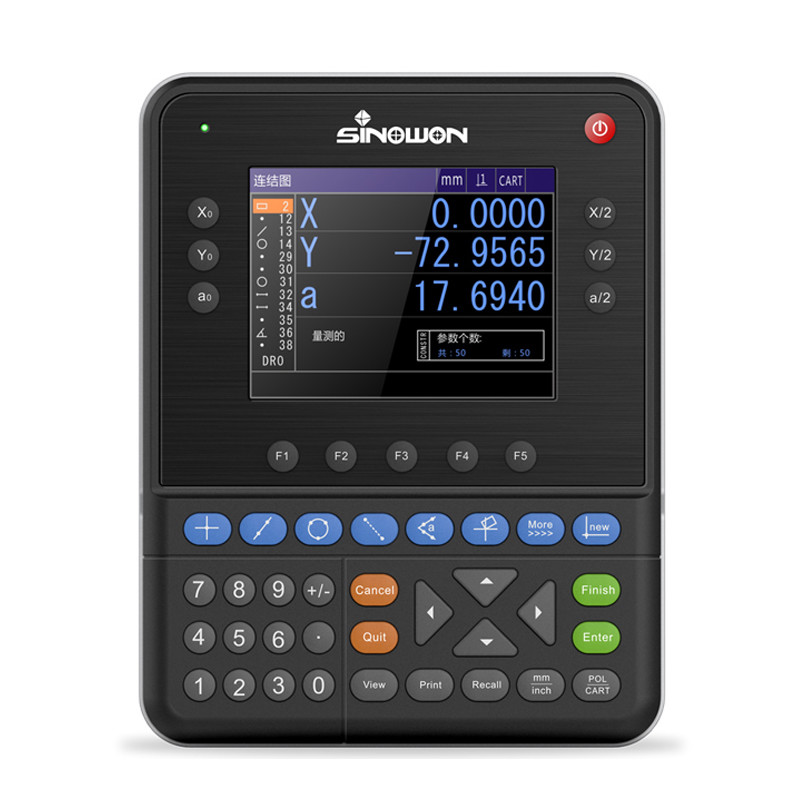

Lecture numérique multifonctionnelle du projecteur de mesure vidéo DP400
Caractéristiques:
Ø 5.6'Écran couleur et bouton tactile en silicone scellé, avec des informations complètes, fonctionnement convivial, longue durée de vie;
Ø Enregistrer 100 éléments d'image permanents, peut définir et enregistrer la date actuelle;
Ø Mesure multifonction: point, ligne, cercle, angle, distance, rectangulaire, fil de vis, ellipse, fente, arrondi, préréglage, construction, etc.;
Ø Fonction de comptage de la direction avant ou opposée, valeur 1/2, point médian, fonction d'autorisation, fonction d'appel, fonction REC (enregistrement) et mesure du cycle;
Ø La section et la compensation linéaire sont disponibles pour 3 axes, ce qui garantit une grande précision de mesure;
Ø peut connecter l'interrupteur de pied, l'imprimante, la détection des bords optiques et d'autres outils de mesure auxiliaires multiples;
Ø avec système polaire et de coordonnées, et peut afficher millimètre et pouce, et peut se déplacer facilement;
Ø Avec une fonction d'autorisation de mot de passe indépendante, pour éviter la possibilité de déviation des données par mauvaise opération, il peut également modifier le paramètre d'origine par autorisation de mot de passe;
Ø Prise en charge de plusieurs langues: chinois, anglais et autres langues.
Lecture numérique multifonctionnelle Spécification:
| Commodité |
Lecture numérique multifonctionnelle du projecteur de mesure vidéo |
| Modèle |
DP400 |
| Code # |
Dépôt de garantie |
| Langue |
Chinois, portugais, allemand et anglais, etc. |
| Taille de l'écran LCD |
115 mm × 85 mm |
| Résolution de l'écran LCD |
640*480 |
| Plage d'affichage numérique |
8 chiffres (avec virgule décimale) |
| Axe d'affichage |
Le nombre de points d'intersection doit être déterminé en tenant compte de l'intensité de l'intersection. |
| Modèle d'affichage Z/Q |
Longueur ou angle |
| Modèle d'affichage d'angle |
Degré, minutes et deuxième ou degré |
| Signe des échelles linéaires |
TTL ondes carrées ou ondes sinusoïdes AC de deux angles de phase différents de 90 °,
une capacité de conduite supérieure à 10 MA
|
| Résolution à échelle linéaire |
0.1um,0.2um,0.5 mm, 1 mm, 2 mm, 5 mm |
| Taux de baud |
4800,9600,14400,19200,38400,57600 |
| Port de sortie de données |
RS232,DB-9 Interface parentale |
| Fonction de clavier |
Clavier tactile en silicone scellé |
| Port d'expansion |
Commutateur de pied, imprimante, moteur de recherche optique, etc. |
| Énergie d'entrée |
AC90V à 240V, 15W |
