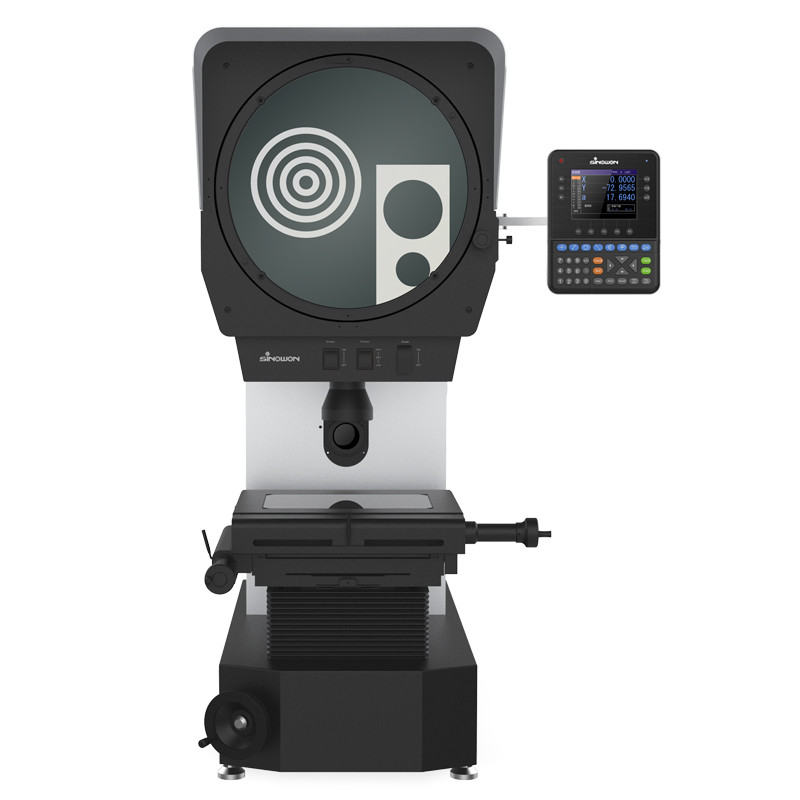

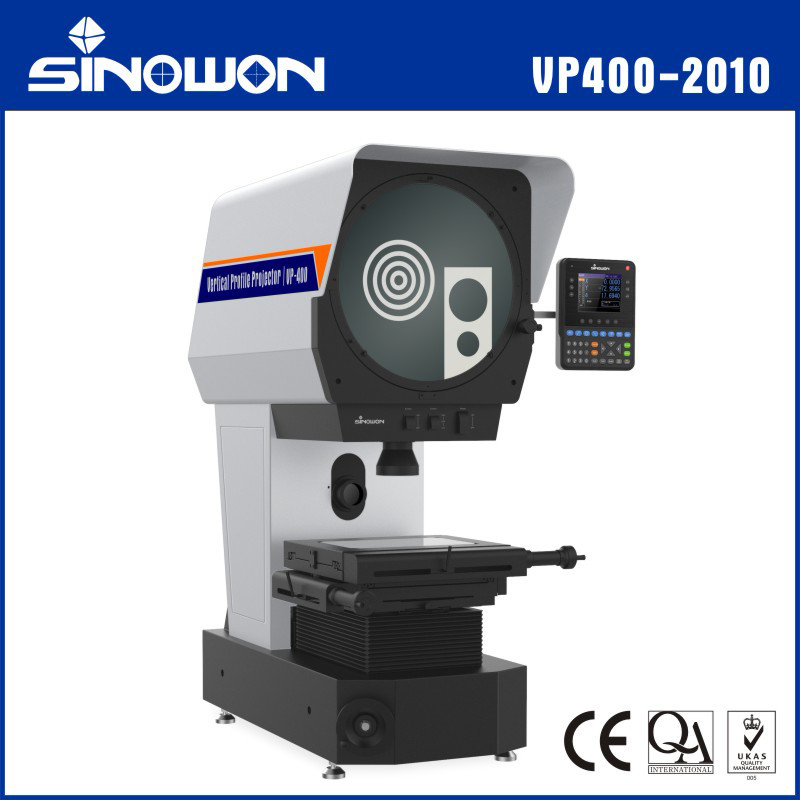

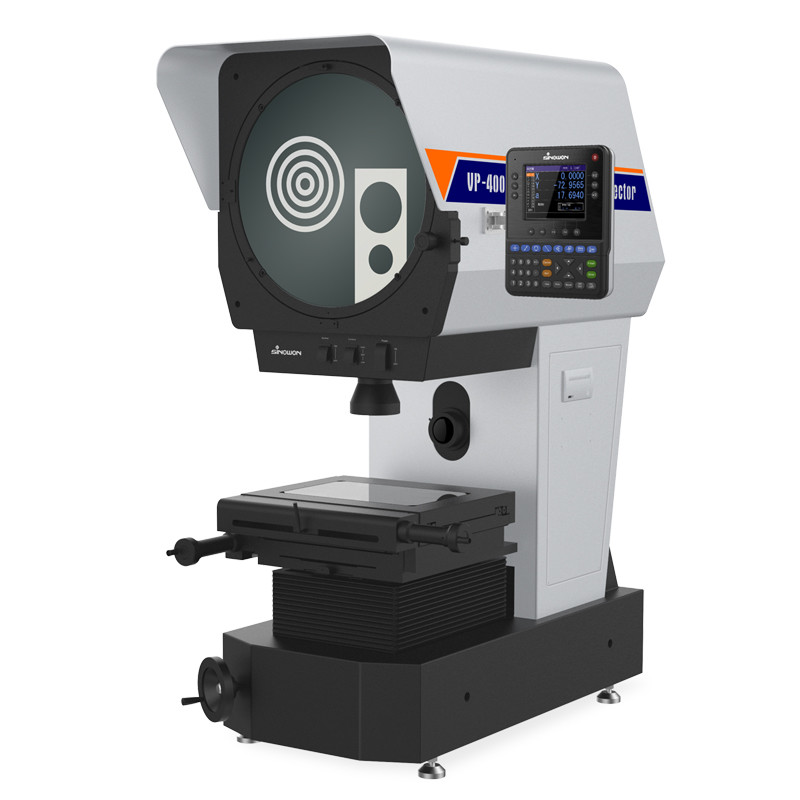

Projecteur de profil vertical numérique Ø400mm VP400-2010
Caractéristiques :
● Le système de levage adopte un rail à rouleaux croisés et un entraînement à vis de précision, ce qui rend l'entraînement de levage plus confortable et stable ;
● Réflecteur avec procédé de revêtement, image plus claire et grande protection contre la poussière ;
● Éclairage de contour et de surface réglable, pour répondre aux exigences des différentes pièces ;
● Éclairage LED importé à haute luminosité et longue durée de vie, pour garantir une demande de mesure de précision ;
● Système optique haute résolution avec une image claire et une erreur d'agrandissement inférieure à 0,08 % ;
● Système de refroidissement par ventilateur bi-axial puissant, augmentant considérablement la durée de vie ;
● DRO DP400 puissant et coloré, permettant une mesure 2D rapide et précise ;
● Mini-imprimante intégrée, permettant d'imprimer et d'enregistrer des données ;
● Avec objectif 10X standard, objectif 5X, 20X, 50X en option, table rotative, pédale, pince, etc.
Spécifications :
| Produit |
Projecteur de profil vertical numérique Ø400mm |
| Image inversée |
VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Image directe |
VP400-2010Z(#511-410Z) |
VP400-2515Z(#511-420Z) |
| Taille de la platine métallique |
308x408mm |
308x408mm |
| Taille de la platine en verre |
198x306mm |
198x306mm |
| Course de la platine |
200x100mm |
250x150mm |
| Dimensions du produit (L×l×H) |
1003x617x1309mm |
1003x617x1309mm |
| Dimensions de l'emballage (L×l×H) |
1200x800x1580mm |
1200x800x1580mm |
| Mise au point |
100mm |
| Précision |
≤3+L/200(um) |
| Résolution |
0.0005mm |
| Poids de charge |
10Kg |
| Écran |
Dia:φ412mm, Plage de mesure ≥ Ø400 |
| Angle de rotation 0~360° ; Résolution : 1 ou 0.01°, Précision 6 |
| Affichage numérique |
DP400 (510-340) Affichage numérique LCD couleur multifonction |
| Éclairage |
Éclairage de contour : 3,2 V/10 W LED
Éclairage de surface : 3,2 V/10 W LED
|
| Environnement de travail |
Température 20℃±5℃, Humidité 40％－70％HR |
| Alimentation |
AC110V/60Hz ; 220V/50Hz, 150W |
| Poids brut/net |
280/230kg |
280/230kg |

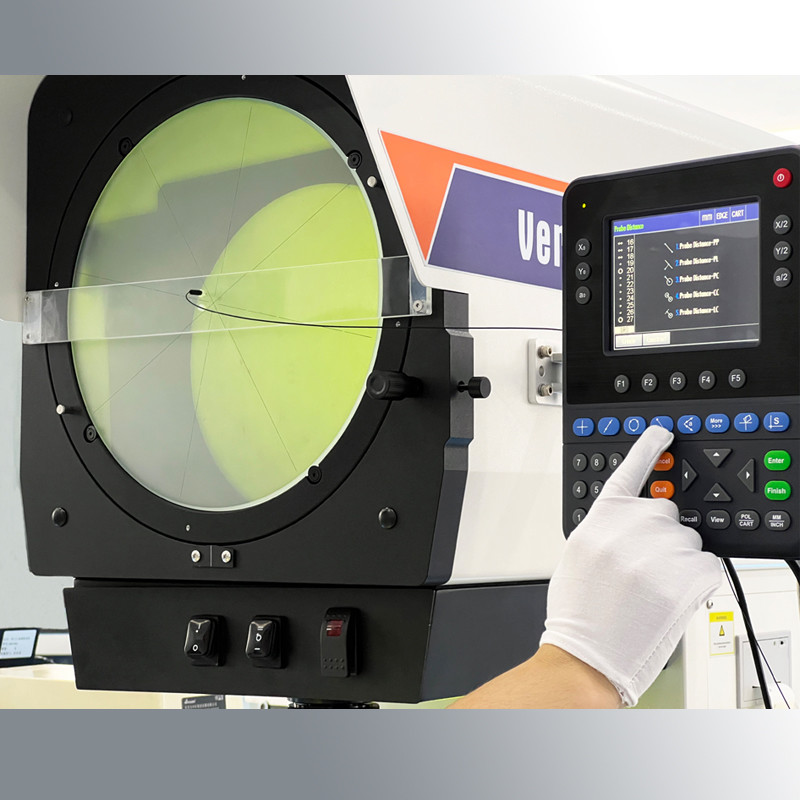

Affichage numérique multifonction couleur DP400
Caractéristiques:
● Écran couleur 5,6〃 et bouton tactile en silicone scellé, avec des informations complètes, un fonctionnement convivial, une longue durée de vie ;
● Enregistrez 100 éléments d'image permanents, pouvez définir et enregistrer la date actuelle ;
● Mesure multifonction : Point, ligne, cercle, angle, distance, rectangulaire, filetage de vis, ellipse, fente, arrondi, préréglage, construction, etc. ;
● Fonction de comptage en direction directe ou opposée, valeur 1/2, point médian, fonction d'autorisation, fonction d'appel, fonction REC (enregistrement) et mesure cyclique ;
● La compensation de section et linéaire est disponible pour 3 axes, assurant une grande précision de mesure ;
● Peut connecter une pédale, une imprimante, une détection optique des bords et d'autres outils de mesure auxiliaires multiples ;
● Avec système polaire et de coordonnées, et peut afficher en millimètres et en pouces, et peut basculer facilement ;
● Avec fonction d'autorisation par mot de passe indépendante, pour éviter la possibilité d'un écart de données dû à une mauvaise opération, il peut également modifier le réglage d'origine par autorisation par mot de passe ;
● Prise en charge de plusieurs langues : chinois, anglais et autres langues.
Spécifications:
| Modèle |
DP400 |
| Code# |
510-340 |
| Langue |
Chinois simplifié, chinois traditionnel, portugais, allemand et anglais, etc. |
| Taille de l'écran LCD |
115mm×85mm |
| Résolution de l'écran LCD |
640*480 |
| Plage d'affichage numérique |
8 chiffres (avec point décimal) |
| Axe d'affichage |
3 axes (X,Y,Z/Q) |
| Modèle d'affichage Z/Q |
Longueur ou Angle |
| Modèle d'affichage d'angle |
Degrés, minutes et secondes ou degrés |
| Signal d'échelle linéaire |
Onde carrée TTL ou onde sinusoïdale CA de deux angles de phase de 90 ° de différence, capacité d'entraînement supérieure à 10MA |
| Résolution de l'échelle linéaire |
0.1um,0.2um,0.5um, 1um,2um,5um |
| Débit en bauds |
4800,9600,14400,19200,38400,57600 |
| Port de sortie de données |
RS232, interface parent DB-9 |
| Clavier de fonctionnement |
Clavier de type tactile en silicone scellé |
| Port d'extension |
Pédale, imprimante, détecteur de bord optique, etc. |
| Alimentation d'entrée |
AC90V-240V,15W |
| Environnement de fonctionnement |
Température de fonctionnement : 0 ℃～40 ℃； Température de stockage : -10 ℃～60℃； Humidité relative :<90%HR |
