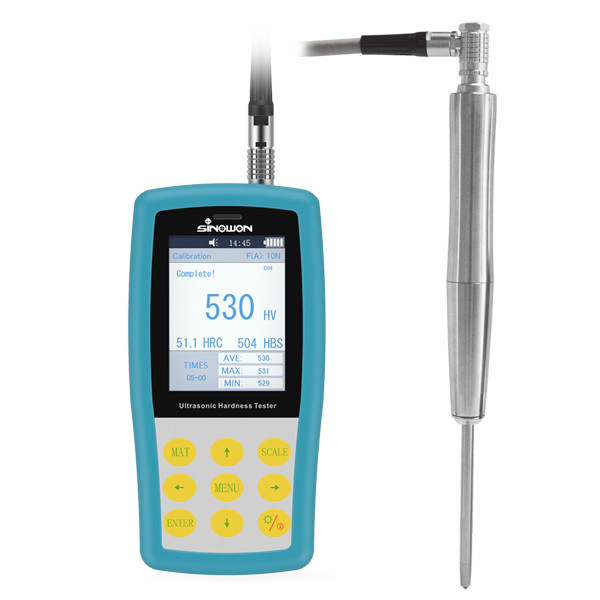

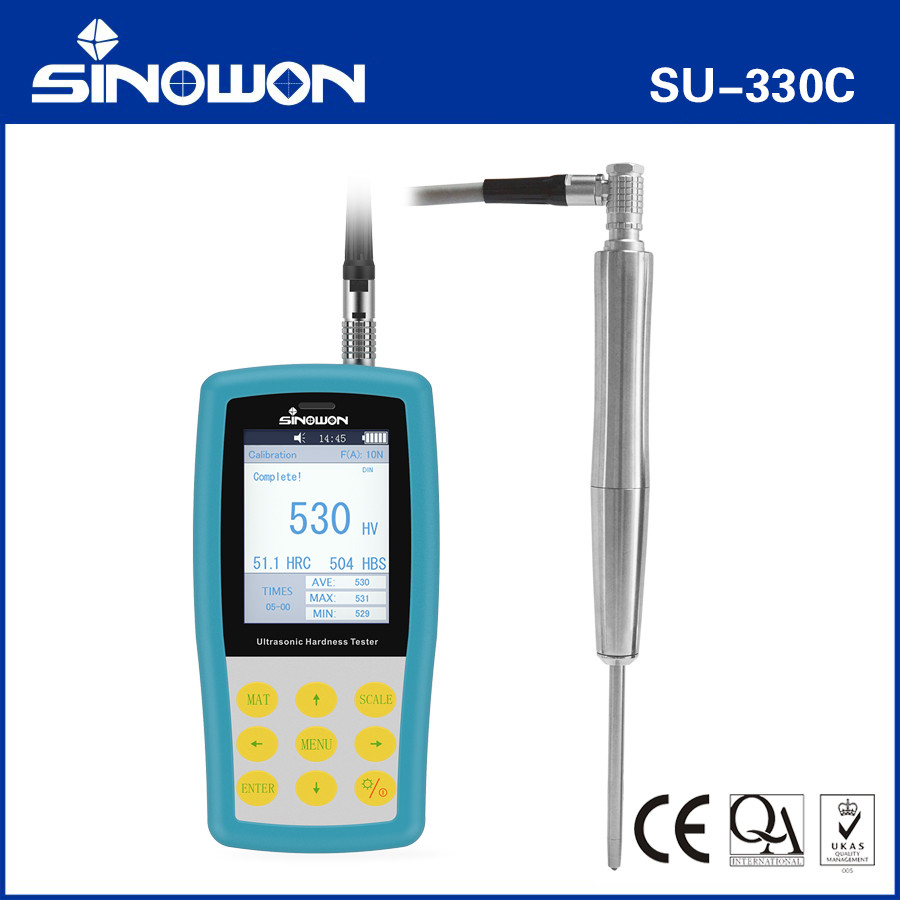

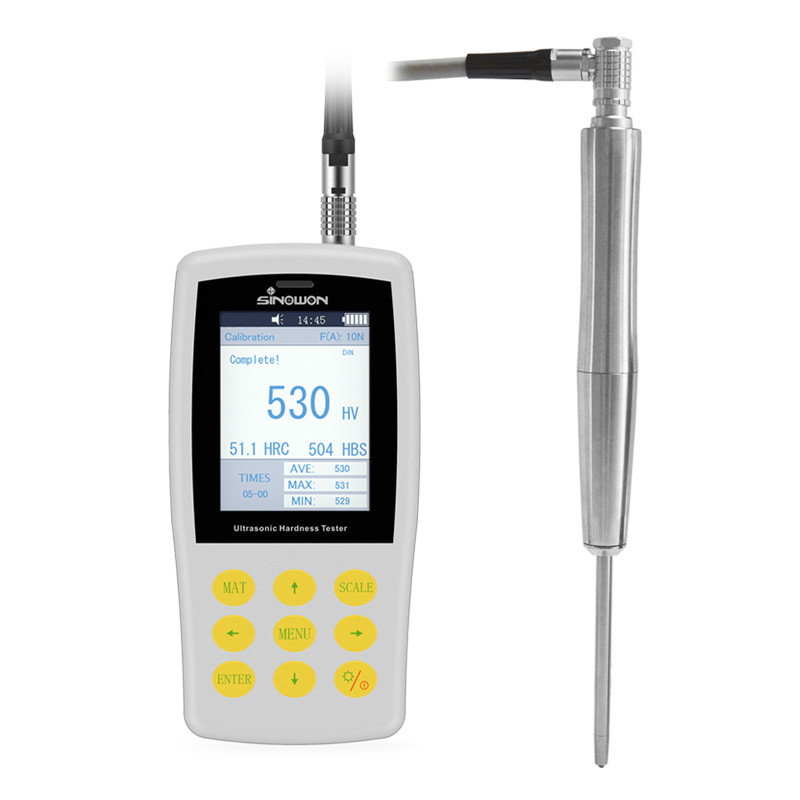

Testeur de dureté ultrasonique allongé (testeur de dureté des engrenages, testeur de dureté des trous profonds)
Le SU-330C
Introduction au projet:
● Le testeur de dureté ultrasonique allongé SU-300C est un duromètre portable manuel spécial avec sonde allongée HP-1C fabriqué par le groupe Sinowon.Il applique la méthode d'impédance de contact ultrasonique pour effectuer des tests de dureté sur place.
● SU-330C est un duromètre NDT en raison de l'indentation de contact est trop petite pour observer, il est l'une des excellentes solutions pour tester la dureté des produits finis, tels que, le trou profond de moule,la dent de l'engrenage, plan incliné des rails, etc.
● Le SU-330C est conforme à la norme ASTM A1038-2005, à la norme DIN DIN50159-1-2008 et à la norme nationale chinoise GB/T 34205-2017.
Application du projet:

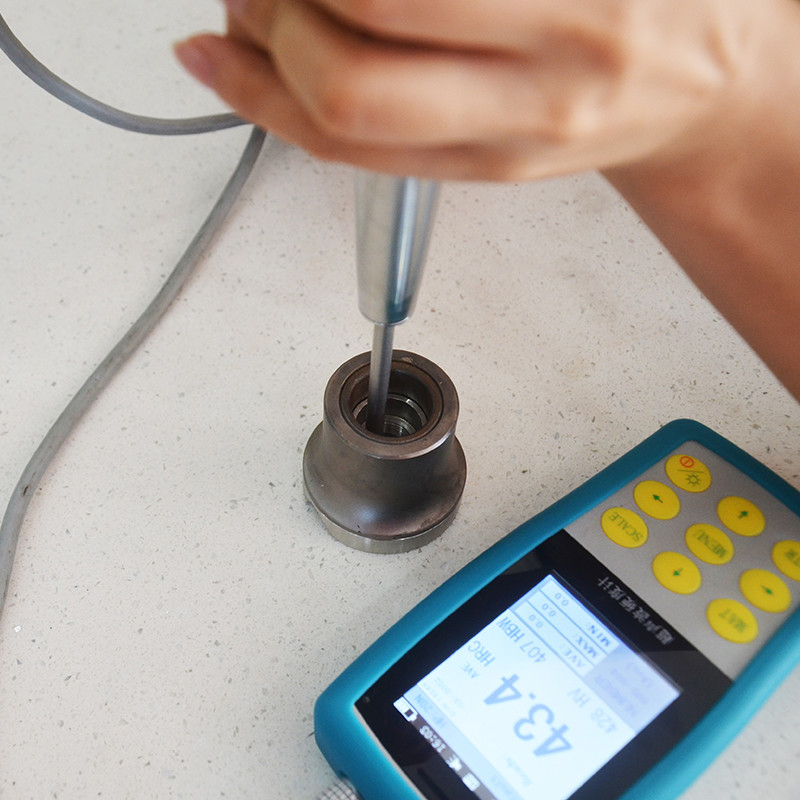

SU-330C avec sonde étendue utilisée pour tester la dureté de l'engrenage et l'échantillon de trou profond, dans des conditions d'espace extrêmement limité ou sur le plancher des rainures.
Caractéristiques:
● Précision parfaite ± 3% HV, ± 1,5 HR, ± 3% HB
● Indentation microscopique: seul un microscope puissant peut observer l'indentation.
● Mesure rapide Résultat en 2 secondes.
● Grand écran LCD Affichage direct du résultat de mesure, du nombre de fois, du maximum, du minimum, de la moyenne et de l'écart.
● Opération facile Fonctionne bien après une courte formation.
● Garantie promise2 ans de garantie pour l'appareil principal (à l'exclusion de la sonde).
● stockage de masse sauvegarde des données de mesure de 1000 groupes.
● Étalonnage simple: sauvegarder les données d'étalonnage de 20 groupes pour les invoquer, améliorer l'efficacité de l'étalonnage.
Spécifications techniques:
| Commodité |
Testeur de dureté ultrasonique allongé |
| Modèle |
Le SU-330C |
| Code # |
882 à 141C |
| La sonde |

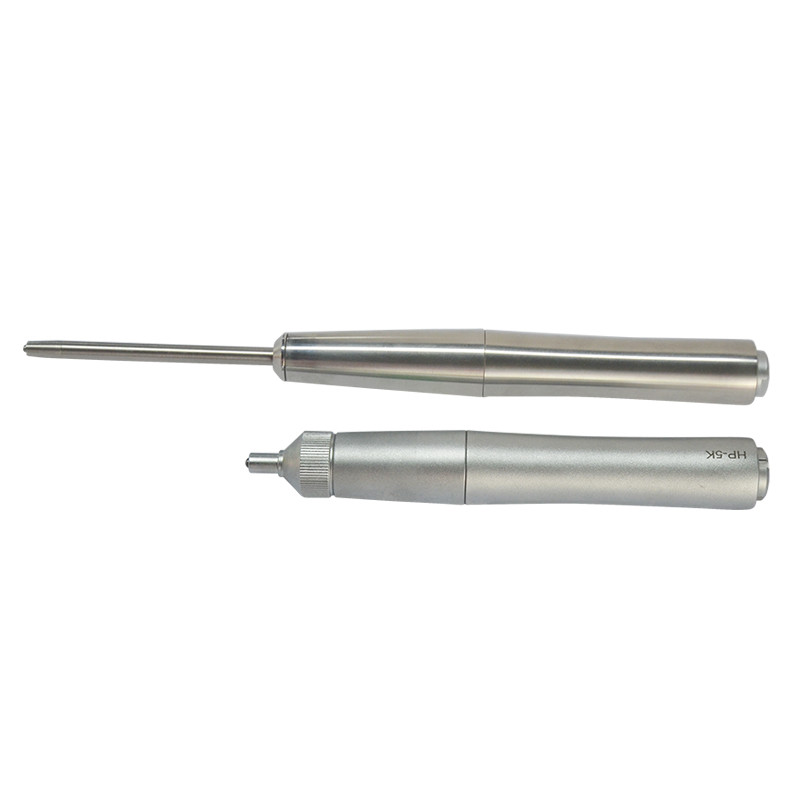

La norme 10N:HP-1C;facultatif 20N:HP-2C
|
| Région (DIN) |
Le nombre total d'équipements utilisés dans le cadre de l'essai est de:
La fréquence d'écoulement de l'air doit être supérieure ou égale à:
|
|
Précision en %
|
Échelle |
Pour les appareils à commande numérique |
250 à 500 HV |
500 à 800 HV |
> 800 HV |
| HV0. Je vous en prie.1 |
6 |
7 |
8 |
9 |
| HV0. Je vous en prie.3 |
6 |
7 |
8 |
9 |
| HV0. Je vous en prie.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Les échelles |
Le nombre d'heures de travail est calculé en fonction de la période de travail.
|
| Écran |
3.2 Lcd couleur |
| Affichage des données |
Force de charge, temps d'essai, résultat d'essai, moyenne,
Échelle de déviation et de conversion maximale, minimale.
|
| Langue |
Chinois, anglais, allemand, portugais, turc |
| Sortie de données |
L'imprimante est équipée d'un terminal hyper/imprimante Bluetooth RS232 |
| Le stockage des données |
Pour enregistrer 1000 groupes de données de mesure et 20 groupes de données d'étalonnage |
| Entrée de mots |
Lettres et chiffres |
| Environnement de travail |
Température: -10°C à 50°C; Humidité: 30 à 80% R.H. |
| Voltage de la batterie |
Batterie au lithium rechargeable; Voltage:4.2V, 3200 mAh |
| Voltage du chargeur |
AC220V/50Hz, 110V/60Hz ou plus |
| Unité principale Dimension et poids |
Unité principale Dimensions: 160 x 80 x 30 mm (L x largeur x H); sonde manuelle: Φ22 × 153 mm; Poids (sans sonde): 0,5 kg |
| Dimension et poids de l'emballage |
Dimension de l'emballage: 320 x 430 x 155 mm (L x large x H); Poids de l'emballage (livraison standard):40,3 kg |
Dessin structurel du testeur de dureté ultrasonique allongé:
