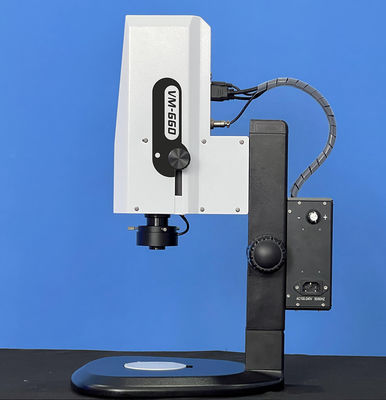

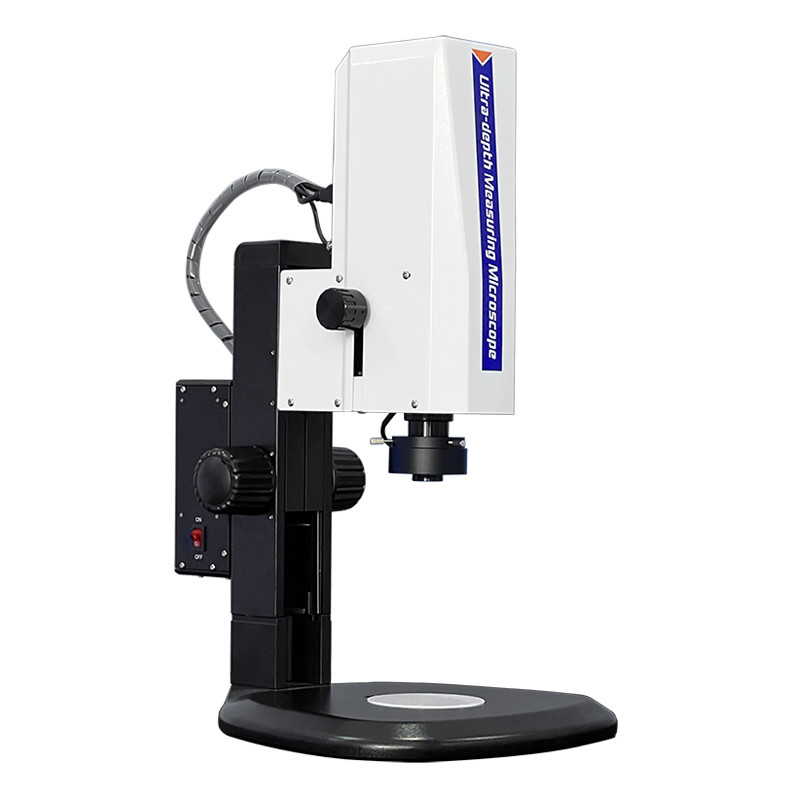

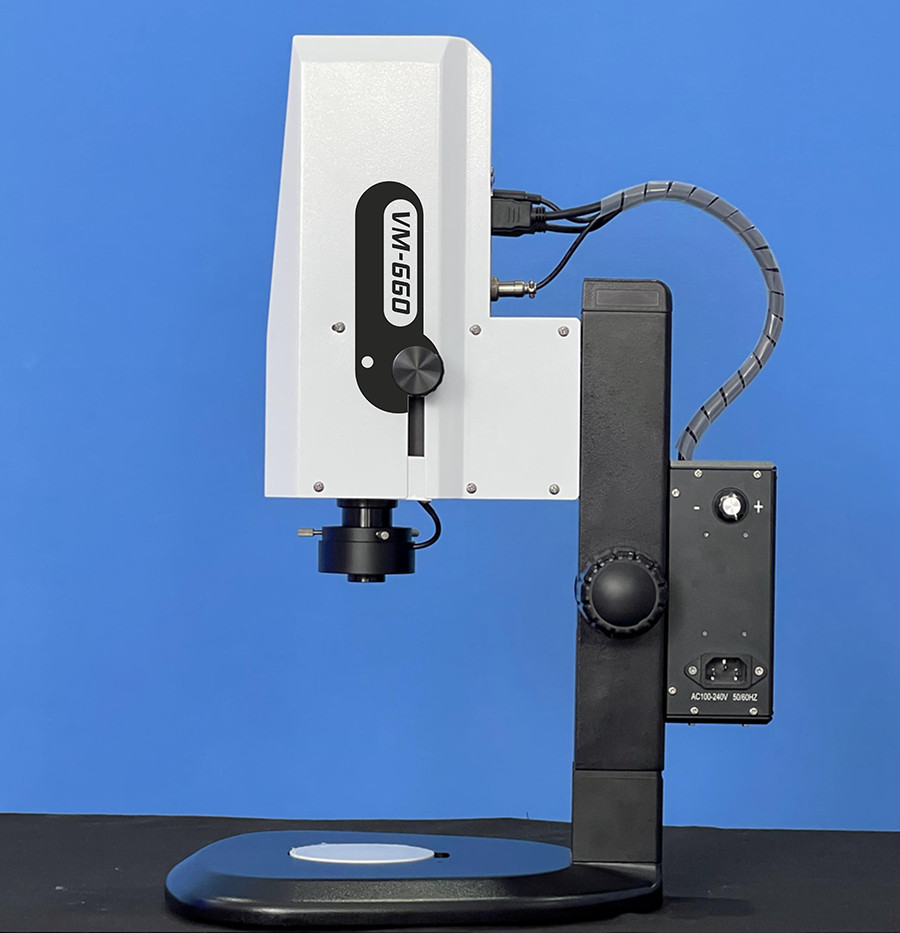

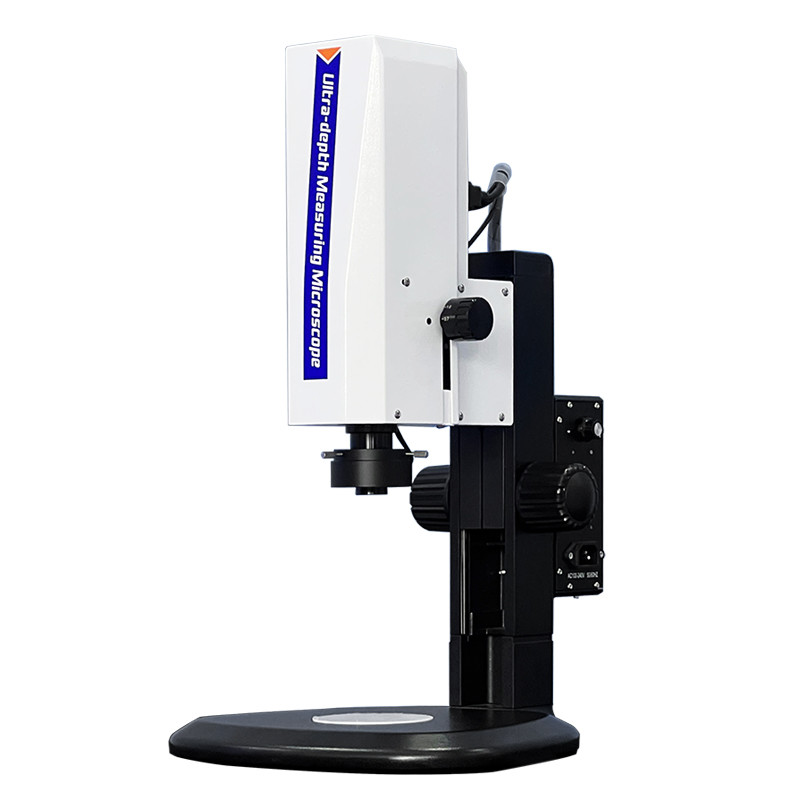

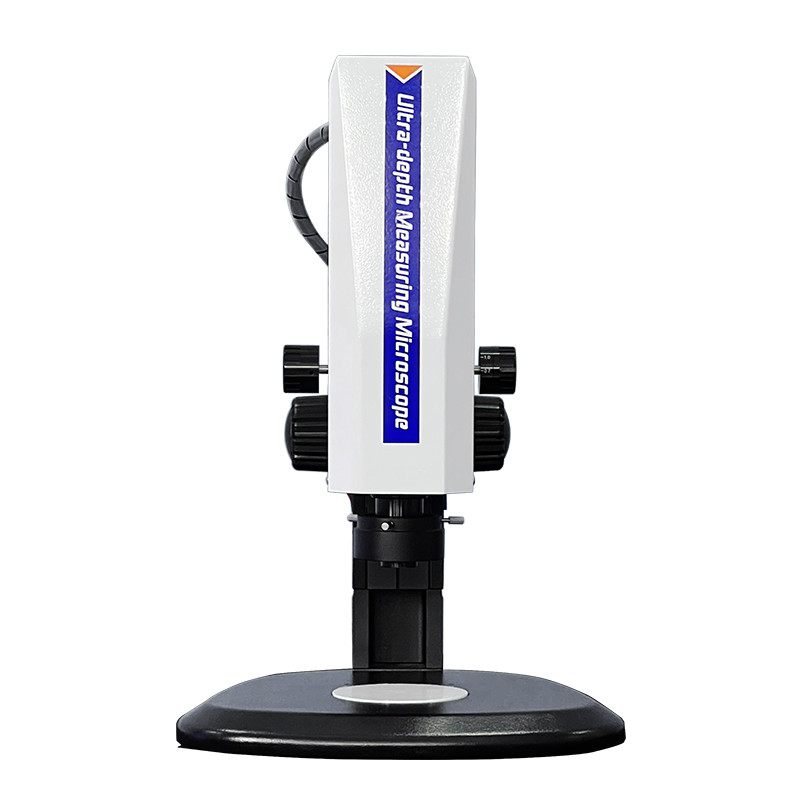

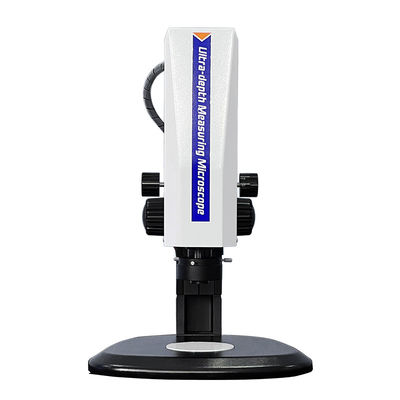

Ultra-profonde Fusion Microscope de mesure VM-660
Application domaine :
Inspection de produits, inspection et recherche de matériaux, inspection et analyse de PCB et SMT, impression, inspection textile, anatomie biologique, tests médicaux et autres domaines.
Caractéristique :
l Conception intégrale, exquise, à la mode, généreuse ;
l Caméra intégrée HDMI haute définition, connectée directement à un moniteur HDMI pour l'inspection
l Avec un objectif zoom à crans parallèles haute définition 0,7 ~ 4,5X, il est beaucoup plus pratique et rapide de changer le grossissement de l'objectif ;
l Avec un éclairage de réflexion de surface LED réglable, peut contrôler la luminosité indépendamment ;
l Avec une caméra industrielle haute définition 1/2 » 2 Mpixels, à fréquence d'images élevée, rendant l'image plus claire ;
l Avec sa propre fonction de mesure, il peut mesurer des dimensions linéaires telles que la distance, le périmètre, la surface, l'angle, le radian, la largeur, la hauteur et les éléments de rayon.
l Plateforme de contrôle mobile en option multiple, assure une mesure de position précise.
Spécifications techniques :
| Marchandise |
Ultra-profonde Fusion Microscope de mesure |
| Modèle |
VM-660 |
| Code# |
451-660 |
| Grossissement électronique |
25X~150X
( Moniteur LCD HDMI 16:9 21,5 » )
(Personnalisable 5X~3000X)
|
| Système optique |
Objectif zoom 0,7X~4,5X |
| Rapport de zoom : 6,5:1 |
| Miroir adaptateur de caméra à monture C 0,5X |
| Paramètres de la caméra |
2 Mpixels (1920*1080) |
| Taille de l'image : 1/2 » |
| Images : 1080P@60fps |
| Fonction de mesure |
Les dimensions linéaires telles que la distance, le périmètre, la surface, l'angle, le radian, la largeur, la hauteur et les éléments de rayon sont mesurées |
| Enregistrement des données |
Image avec résultat de mesure ou fichier EXCEL |
| Méthode de mesure |
Fonctionnement de la souris, sélection intelligente des points/sélection manuelle des points |
| Précision de la mesure |
0,02 mm~0,003 mm |
| Éclairage |
Éclairage de surface LED réglable |
| Support de microscope |
Course de l'axe Z : 100 mm |
| Paramètres électriques |
AC90~240V/50~60HZ |
| Dimension |
375*285*500 mm |
| Poids net |
6,5 kg |
Image Performance
A : Montre Gem Inspection

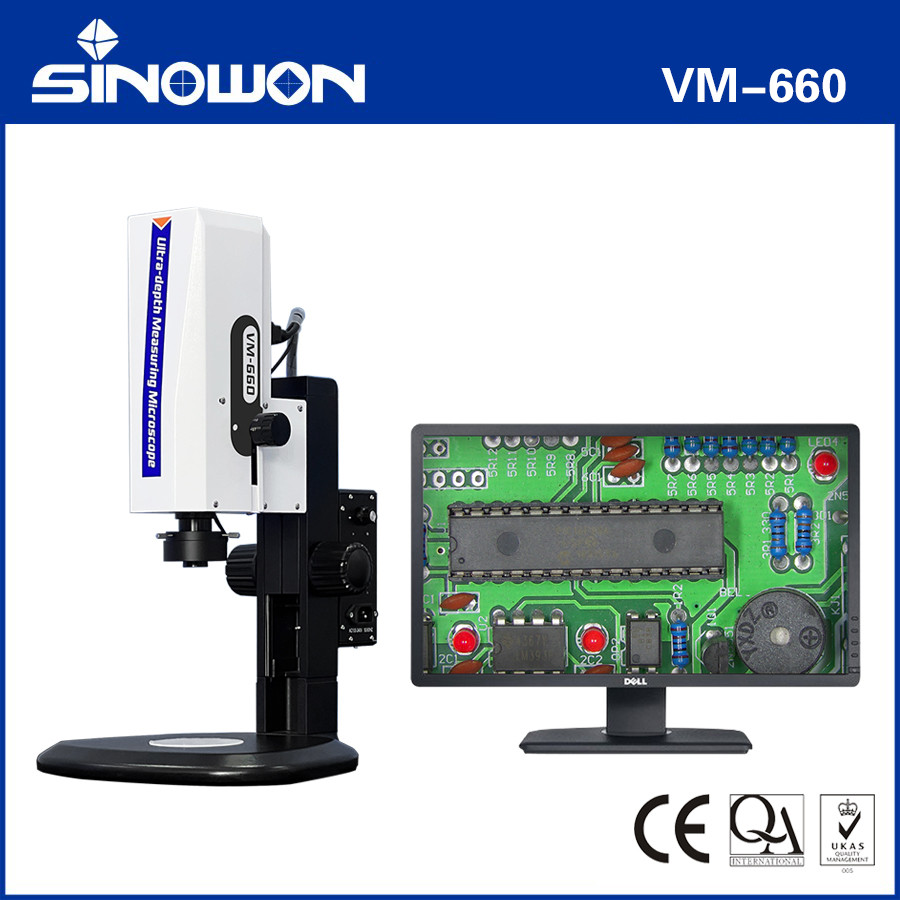

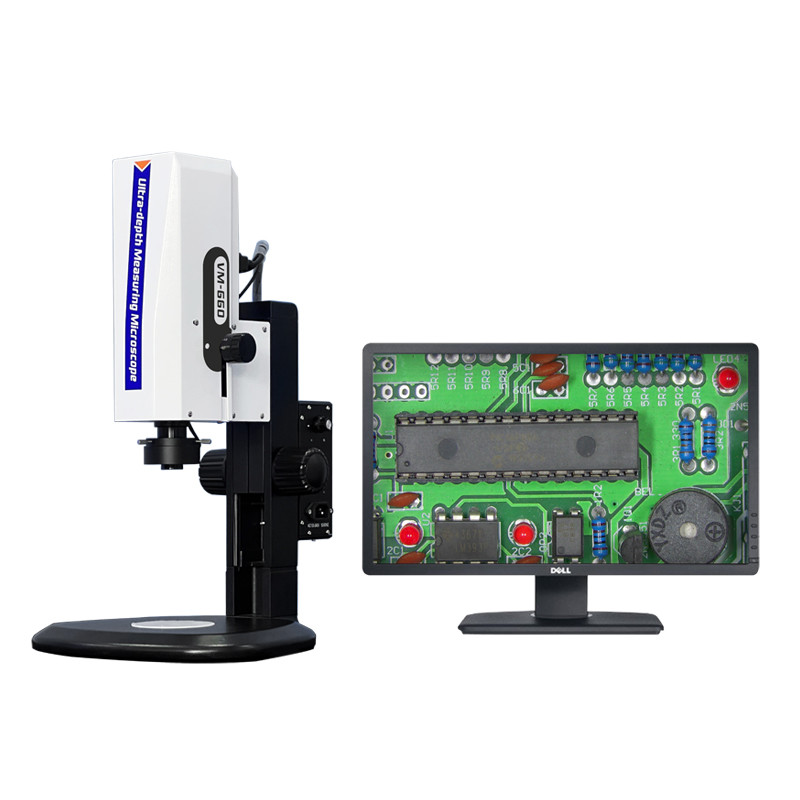

B : Inspection des soudures PCB
Mesure Fonction Introduction :
Le VM-660 peut mesurer des lignes droites, des angles, des cercles concentriques, des lignes parallèles, la distance point à ligne, le point et la ligne vers des cercles concentriques, le diamètre, la circonférence et la surface, la longueur et la largeur du rectangle, et peut calculer la circonférence et la surface. Il peut mesurer le polygone et calculer sa surface. Tous les rapports de mesure correspondants peuvent être exportés vers un disque mémoire flash.
Champ de vision :
Spécification de grossissement:
| Grossissement optique |
Grossissement vidéo |
X (mm) |
Y (mm) |
D (mm) |
| 0,7X/2 |
25X |
18,28 |
13,72 |
22,86 |
| 1X/2 |
35X |
12,8 |
9,6 |
16 |
| 2X/2 |
70X |
6,4 |
4,8 |
8 |
| 3X/2 |
105X |
4,26 |
3,2 |
5,34 |
| 4X/2 |
140X |
3,2 |
2,4 |
4 |
| 4,5X/2 |
150X |
2,84 |
2,14 |
3,56 |
Accessoires optionnels:
