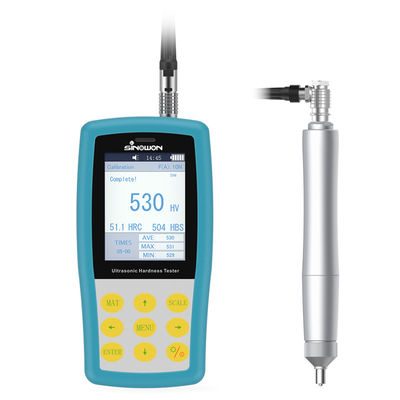

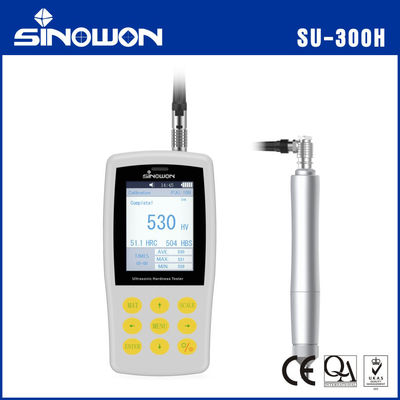

Testeur de dureté ultrasonique manuel SU-300H
Introduction du SU-300H :
● Le testeur de dureté ultrasonique manuel SU-300H est un duromètre portable classique fabriqué par le groupe Sinowon. Il applique la méthode de l'impédance de contact ultrasonique pour effectuer des tests de dureté sur place ou en laboratoire.
● Le SU-300H est un duromètre CND car l'empreinte de contact est trop petite pour être observée. C'est l'une des excellentes solutions pour tester la dureté des produits finis, tels que les moules, les engrenages, les arbres, les tiges, les vis, les rails, etc.
● Le SU-300H peut non seulement fonctionner avec les sondes manuelles, mais aussi avec les sondes motorisées, ce qui permet de répondre aux différentes applications en fonction des différentes conditions de rugosité de surface.
● Le SU-300H est conforme aux normes ASTM A1038-2005, DIN DIN50159-1-2008 et à la norme nationale chinoise GB/T 34205-2017.
Caractéristiques principales :
● Précision parfaite——±3 % HV, ±1,5 HR, ±3 % HB.
● Empreinte microscopique—— Seul un microscope de forte puissance peut observer l'empreinte.
● Mesure rapide——Résultat en 2 secondes.
● Grand écran LCD——Affiche directement le résultat de la mesure, le nombre de fois, le maximum, le minimum, la moyenne et l'écart.
● Utilisation conviviale——Fonctionne bien après une courte formation.
● Garantie promise——Garantie de 2 ans pour l'unité principale (hors sonde).
● Stockage de masse——Enregistre 1 000 groupes de données de mesure.
● Étalonnage simple——Enregistre 20 groupes de données d'étalonnage pour l'appel, améliore l'efficacité de l'étalonnage.
Spécifications :
| Produit |
Testeur de dureté ultrasonique manuel |
| Modèle |
SU-300H |
| Code# |
882-141H |
| Sonde optionnelle |
Sonde manuelle : 10N, 20N, 49N, 98N ; Sonde motorisée : 3N, 5N, 8N, 10N |
| Plage de mesure (DIN) |
HBS : 100-500 ; HV : 100-1500 ; HRC : 20-68 ; HRB : 55-100 ; HRA : 37-85 ; Mpa : 255-2180N/mm |
|
Mesure
Précision (%)
|
Échelles |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Échelles de dureté |
Vickers (HV) ; Rockwell C (HRC) ; Rockwell A (HRA) ; Rockwell B (HRB) ; Brinell (HB) |
| LCD |
Écran couleur |
| Affichage des données |
Force de chargement, nombre de tests, résultat du test, moyenne,
Maximum, minimum, écart et échelle de conversion.
|
| Langue |
Chinois, anglais, allemand, portugais, turc |
| Sortie de données |
Terminal hyper RS232/Imprimante Bluetooth |
| Impression |
Bluetooth |
| Stockage des données |
Pour enregistrer 1 000 groupes de données de mesure et 20 groupes de données d'étalonnage |
| Saisie de mots |
Lettres et chiffres |
| Environnement de travail |
Température : -10 °C à 50 °C ; Humidité : 30 %-80 % HR. |
| Tension de la batterie |
Batterie au lithium rechargeable ; Tension : 4,2 V, 3 200 mAh |
| Tension du chargeur |
AC220V/50Hz, 110V/60Hz |
| Dimensions et poids de l'unité principale |
Dimensions de l'unité principale : 160 x 80 x 30 mm (L x l x H) ; Sonde manuelle : Φ22×153 mm ; Poids (sans sonde) : 0,5 kg |
| Dimensions et poids de l'emballage |
Dimensions de l'emballage : 320 x 430 x 155 mm (L x l x H) ; Poids de l'emballage (livraison standard) : 4,3 kg |

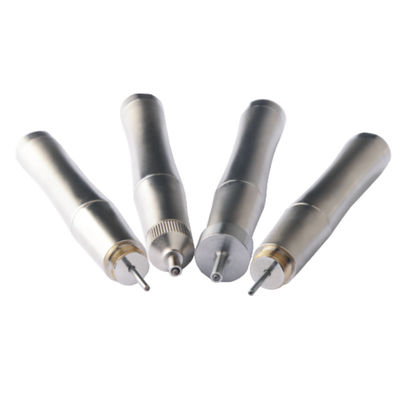

Sonde manuelle pour testeur de dureté ultrasonique
Caractéristiques :
● Technologie de capteur ultrasonique la plus récente introduite
● Obtenir une valeur de dureté précise sans appareils auxiliaires
● Prise en charge de la mesure rapide à 360°
● Excellente conception ergonomique, facile à tenir
● Dimensions et poids de la sonde adaptés, faciles à contrôler
● Mesure rapide et précise pour le bord et la position fixe de l'échantillon
● Micro-empreinte, non destructive pour l'échantillon
Spécifications de la sonde manuelle :
| Type de sonde |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code# |
882-311 |
882-321 |
882-331 |
882-341 |
| Remarque |
Optionnel |
Standard |
Optionnel |
Optionnel |
| Force de chargement |
10N |
20N |
50N |
98N |
| Diamètre |
21 mm |
21 mm |
21 mm |
21 mm |
| Longueur |
154 mm |
154 mm |
154 mm |
154 mm |
| Diamètre de la tige oscillante |
2,4 mm |
2,4 mm |
3 mm |
3 mm |
| Rugosité de la surface de mesure |
Ra<3,2 um |
Ra<5 um |
Ra<10 um |
Ra<15 um |
| Poids minimum du matériau d'essai |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Épaisseur minimale du matériau d'essai |
2 mm |
2 mm |
2 mm |
2 mm |
Sonde motorisée pour testeur de dureté ultrasonique :
Caractéristiques :
● Technologie de capteur ultrasonique la plus récente introduite
● Obtenir une valeur de dureté précise sans appareils auxiliaires
● Excellente conception ergonomique, facile à tenir
● Mesure rapide et précise pour le bord et la position fixe de l'échantillon
● Micro-empreinte, non destructive pour l'échantillon
● Commande motorisée, mesure rapide à une touche
● Éliminer l'erreur de tremblement de la main par la sonde manuelle, une précision et une répétabilité plus élevées
● Plus adapté aux pièces minces, à la dureté de la couche de revêtement
Spécifications de la sonde motorisée :
| Type de sonde |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Code# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Remarque |
Optionnel |
Optionnel |
Optionnel |
Optionnel |
Optionnel |
| Force de chargement |
3N |
5N |
8N |
10N |
20N |
| Diamètre |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Longueur |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Diamètre de la tige oscillante |
3,7 mm |
3,7 mm |
3,7 mm |
3,7 mm |
3,7 mm |
| Poids minimum du matériau d'essai |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Épaisseur minimale du matériau d'essai |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Application du testeur de dureté Dynasonic universel portable :
● Mesure de la dureté du bord de la bride et de la racine de l'engrenage, de l'estampage, du moule, de la tôle, de la dent trempée en surface et de la rainure d'engrenage, et de la partie conique ;
● Mesure de la dureté de l'axe, du tube à paroi mince et du conteneur ;
● Mesure de la dureté des roues et du rotor de turbine ;
● Mesure de la dureté de la lame de foret ;
● Mesure de la dureté des pièces de soudure ;
● Mesure d'une certaine profondeur d'alésage, d'une marque convexe de plus grand rayon, d'un plan irrégulier ;
● Mesure de la dureté de la plupart des métaux ferreux, des métaux non ferreux et autres alliages dans la production industrielle.
