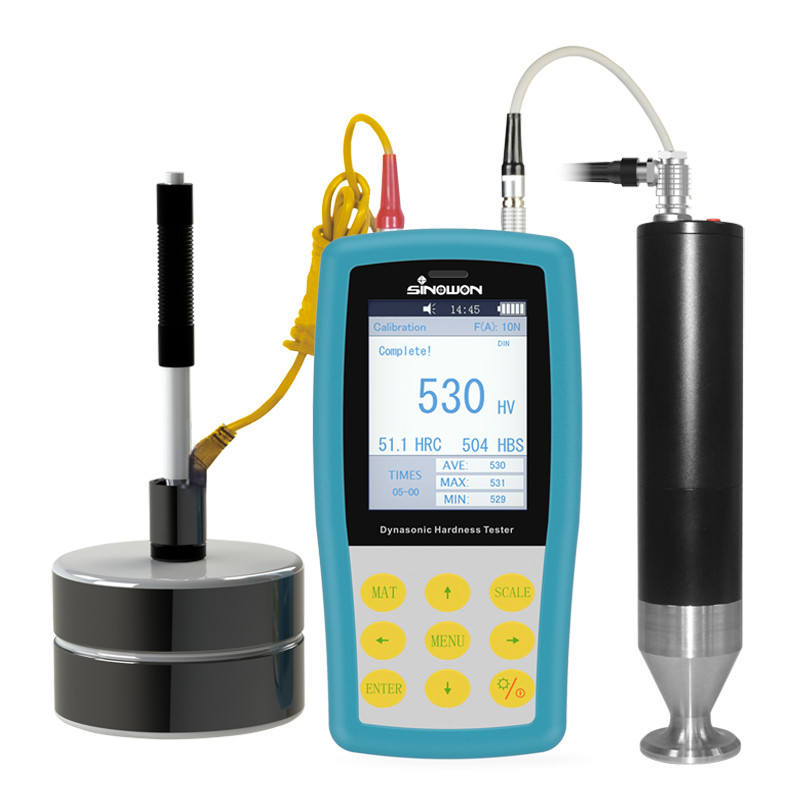

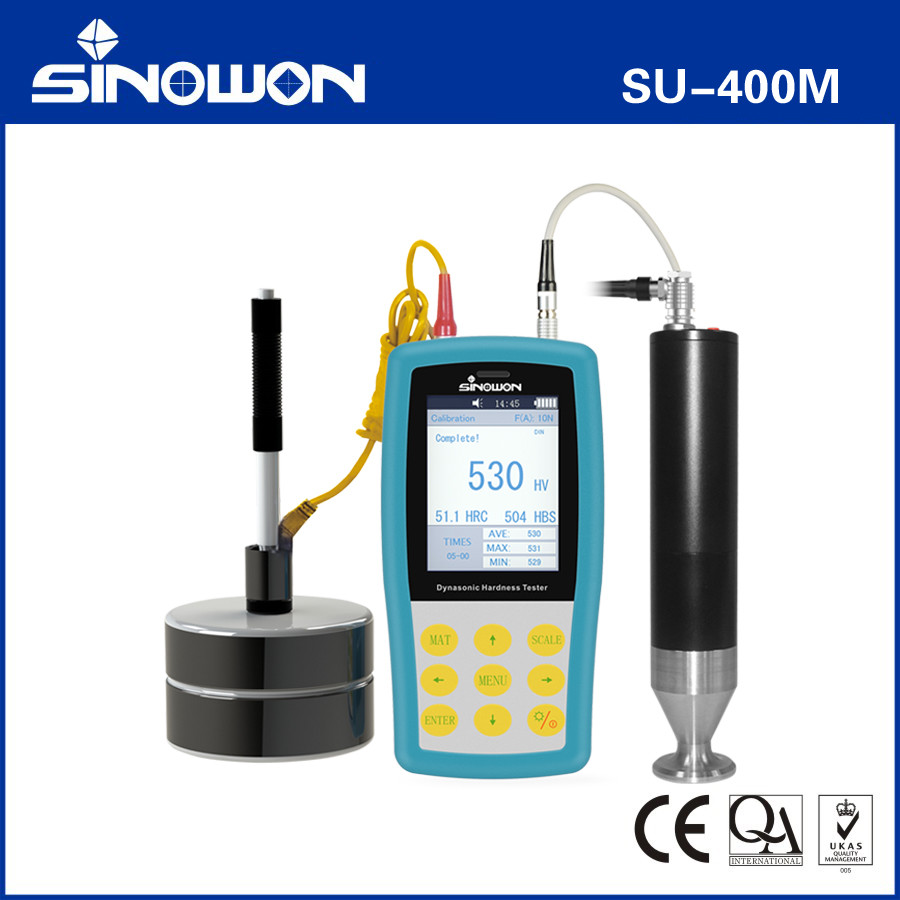

Testeur de dureté Dynasonic universel portable SU-400M
Brève introduction :
● Le testeur de dureté Dynasonic SU-400 est un duromètre portable universel avec une double méthode de test. Il applique une double méthode concernant l'impédance de contact ultrasonore : UCI et le rebond dynamique : Leeb pour effectuer des tests de dureté en un seul instrument, ce qui résout le dilemme selon lequel la méthode Leeb ne peut pas tester la dureté du placage et du revêtement (en UCI), et la méthode UCI ne peut pas tester le matériau à cristaux grossiers dans l'industrie de la fonderie (en Leeb).
● Le SU-400 peut non seulement fonctionner avec les sondes UCI motorisées et manuelles, mais aussi avec la sonde à impact Leeb, il est universel pour tester la dureté des matériaux avec une structure cristalline fine ou une structure cristalline grossière dans l'industrie métallurgique.
● Le système de sonde UCI du SU-400 est parfait pour mesurer les tests de dureté concernant le revêtement et le placage, ce qui permet de mesurer efficacement la dureté du chrome, du placage de cuivre, de la couche cémentée et de la couche nitrurée.
● Le système de sonde Leeb dynamique du SU-400 est adapté pour mesurer la dureté des matériaux grossiers, tels que la fonderie et le forgeage.
● Le SU-400 est un duromètre CND car l'empreinte de contact est trop petite pour être observée, c'est l'une des excellentes solutions pour tester la dureté des produits finis, tels que les moules, les engrenages, les arbres, les tiges, les vis, les rails, etc.
● Le SU-400 est conforme à la norme ASTM A1038-2005, à la norme DIN DIN50159-1-2008 et à la norme nationale chinoise GB/T 34205-2017, GB/T 17394.
Caractéristiques :
● Un instrument, deux applications : prise en charge de la sonde ultrasonore et du dispositif à impact Leeb.
● Coque métallique : texture métallique, protège efficacement les interférences électromagnétiques, améliore la stabilité de l'instrument.
● Affichage sur écran couleur : affiche la valeur de mesure actuelle, la valeur de mesure cumulative, les valeurs maximale, minimale et moyenne.
● Transfert Bluetooth : prise en charge de l'impression et du transfert de données Bluetooth sans fil.
● Stockage de masse : enregistre 1 000 groupes de données.
● Accès à l'étalonnage : enregistre 20 groupes de données d'étalonnage sans avoir à effectuer l'étalonnage pour le même matériau encore et encore.
Spécifications :
| Produit |
Testeur de dureté Dynasonic |
| Modèle |
SU-400M |
| Code# |
882-151M |
| Sonde ultrasonore |
Sonde manuelle HP-1K, HP-2K, HP-5K, HP-10K et sonde motorisée MP-300, MP-500, MP-800, MP-1000 |
| Dispositifs à impact |
Livraison standard : D (DC, DL, D+15, C, G en option) |
| Échelle de dureté |
HL, HV, HB, HRC, HRB, HRA, HS, etc. |
| Plage de mesure |
HV : 50～1599 ; HRC : 20～68 ; HB : 76～650 ;
HRB : 41～105 ; HLD : 170～960 ;
|
| Précision de mesure |
HV : ±3 % HV ; HRC : ±1,5 HRC ; HB : ±3 % HB ; HL : ±8 HL |
| Résolution |
0,1 HR, 1 HV, 1 HB, 1 HLD, 0,1 HS |
| Affichage des résultats |
Valeur de mesure, Max, Min, Moy, mode unique, mode lot, etc. |
| Stockage des données |
1 000 résultats de test de groupe et 20 données d'étalonnage de groupe |
| Transfert de données |
Bluetooth |
| Période de fonctionnement continu |
10 h (éteindre le rétroéclairage) |
| Environnement d'exploitation |
Température : -10℃~50℃ ; Humidité : 30 %~80 % |
| Tension de fonctionnement |
4,2 V |
| Mode de charge |
USB |
| Dimension |
160*80*31 mm |
| Poids |
≤500 g (sonde non incluse) |
Sonde manuelle pour testeur de dureté ultrasonore
Caractéristiques :
● Technologie de capteur ultrasonore la plus récente introduite
● Obtenez une valeur de dureté précise sans appareils auxiliaires
● Prise en charge de la mesure rapide à 360°
● Excellente conception ergonomique facile à tenir
● Dimensions et poids de la sonde adaptés pour une manipulation pratique
● Mesure rapide et précise pour le bord et la position fixe de l'échantillon
● Micro-indentation, non destructif pour l'échantillon
Spécifications de la sonde manuelle :
| Type de sonde |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Code# |
882-311 |
882-321 |
882-331 |
882-341 |
| Remarque |
Optionnel |
Standard |
Optionnel |
Optionnel |
| Force de chargement |
10 N |
20 N |
50 N |
98 N |
| Diamètre |
21 mm |
21 mm |
21 mm |
21 mm |
| Longueur |
154 mm |
154 mm |
154 mm |
154 mm |
| Diamètre de la tige oscillante |
2,4 mm |
2,4 mm |
3 mm |
3 mm |
| Rugosité de la surface de mesure |
Ra<3,2 um |
Ra<5 um |
Ra<10 um |
Ra<15 um |
| Poids minimal du matériau de test |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Épaisseur minimale du matériau de test |
2 mm |
2 mm |
2 mm |
2 mm |

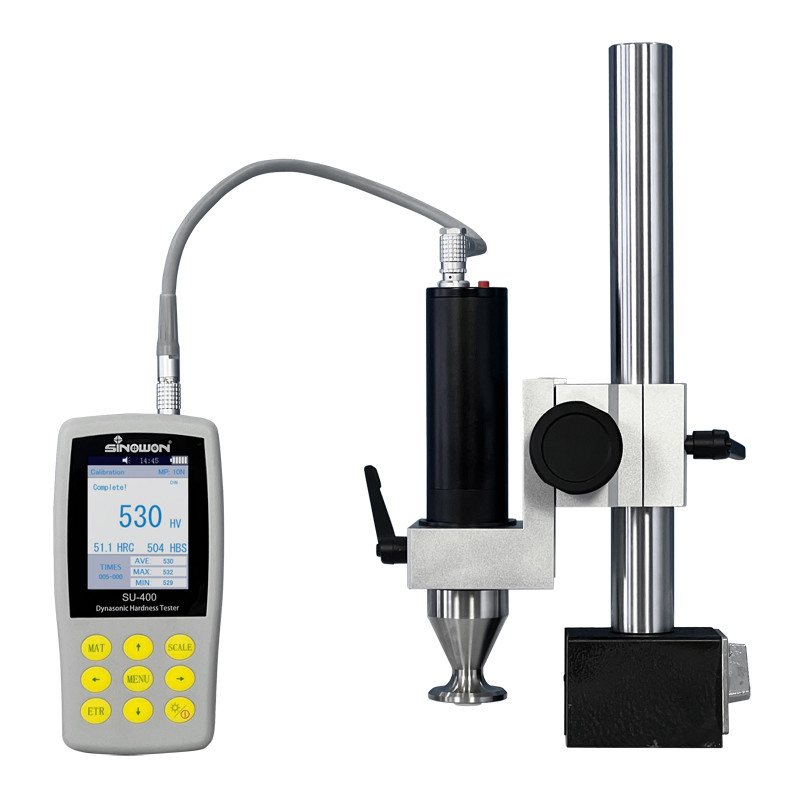

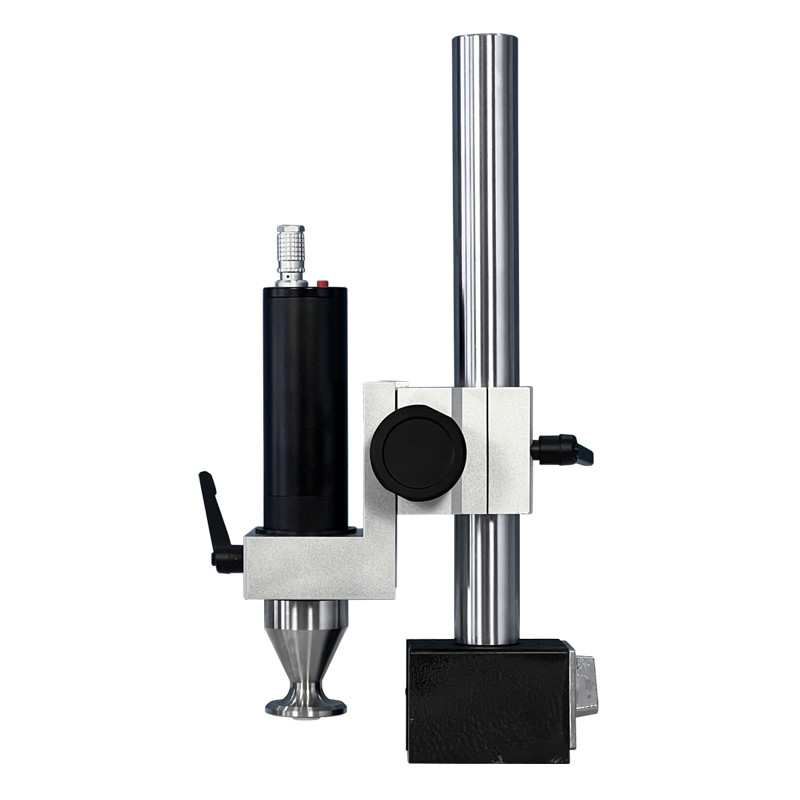

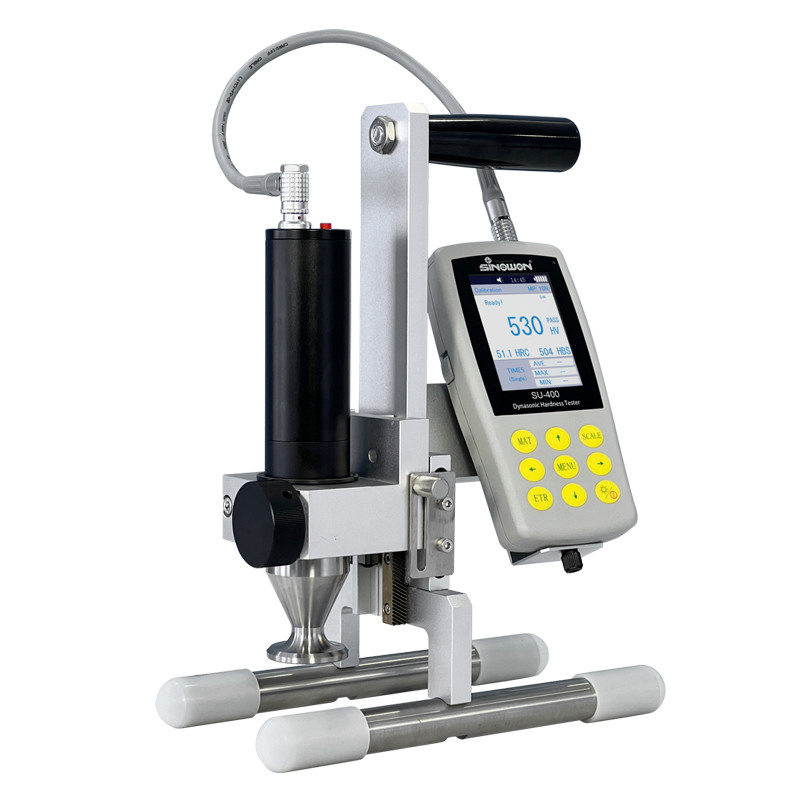

Sonde motorisée pour testeur de dureté ultrasonore :
Caractéristiques :
● Technologie de capteur ultrasonore la plus récente introduite
● Obtenez une valeur de dureté précise sans appareils auxiliaires
● Excellente conception ergonomique facile à tenir
● Mesure rapide et précise pour le bord et la position fixe de l'échantillon
● Micro-indentation, non destructif pour l'échantillon
● Commande motorisée, mesure rapide à une touche
● Éliminez l'erreur de tremblement de la main par la sonde manuelle, une précision et une répétabilité plus élevées
● Plus adapté aux pièces minces, à la dureté de la couche de revêtement
Spécifications de la sonde motorisée :
| Type de sonde |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Code# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Remarque |
Optionnel |
Optionnel |
Optionnel |
Optionnel |
Optionnel |
| Force de chargement |
3 N |
5 N |
8 N |
10 N |
20 N |
| Diamètre |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Longueur |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Diamètre de la tige oscillante |
3,7 mm |
3,7 mm |
3,7 mm |
3,7 mm |
3,7 mm |
| Poids minimal du matériau de test |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Épaisseur minimale du matériau de test |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Application du testeur de dureté Dynasonic universel portable :
● Mesure de la dureté du bord de la bride et de l'estampage de la racine de l'engrenage, du moule, de la tôle, de la dent durcie en surface et de la gorge d'engrenage, et de la partie conique ;
● Mesure de la dureté de l'axe, du tube à paroi mince et du conteneur ;
● Mesure de la dureté des roues et du rotor de turbine ;
● Mesure de la dureté de la lame de l'embout ;
● Mesure de la dureté des pièces de soudure ;
● Mesure d'une certaine profondeur d'alésage, d'une marque convexe de plus grand rayon, d'un plan irrégulier ;
● Mesure de la dureté de la plupart des métaux ferreux, des métaux non ferreux et autres alliages dans la production industrielle.
