Test automatique de dureté de micro-macro-noeuf et de Vickers

Testeur de dureté Vickers et Knoop Micro&Macro Automatique AutoVicky ZVK-1050AF


Application du produit:

La méthode Vickers est basée sur un système de mesure optique, elle spécifie une gamme de charges lumineuses en utilisant un pénétrateur diamanté pour faire une empreinte qui est mesurée et convertie en une valeur de dureté. Elle est très utile pour les tests sur une grande variété de matériaux, mais les échantillons de test doivent être polis pour permettre la mesure de la taille des empreintes. Un diamant en forme de pyramide à base carrée est utilisé pour les tests sur l'échelle Vickers. Typiquement, les charges MicroVickers sont très légères, allant de 10 g à 1 kgf, les charges MacroVickers peuvent aller jusqu'à 50 Kgf.
Les méthodes de dureté Micro Vickers sont utilisées pour tester les métaux, les céramiques et les composites - presque tous les types de matériaux. Étant donné que l'empreinte de test est très petite dans un test Vickers, elle est utile pour une variété d'applications : tester des matériaux très fins comme des feuilles ou mesurer la surface d'une pièce, de petites pièces ou de petites zones, mesurer des microstructures individuelles, ou mesurer la profondeur de la cémentation en sectionnant une pièce et en faisant une série d'empreintes pour décrire un profil de l'évolution de la dureté.

Introduction:

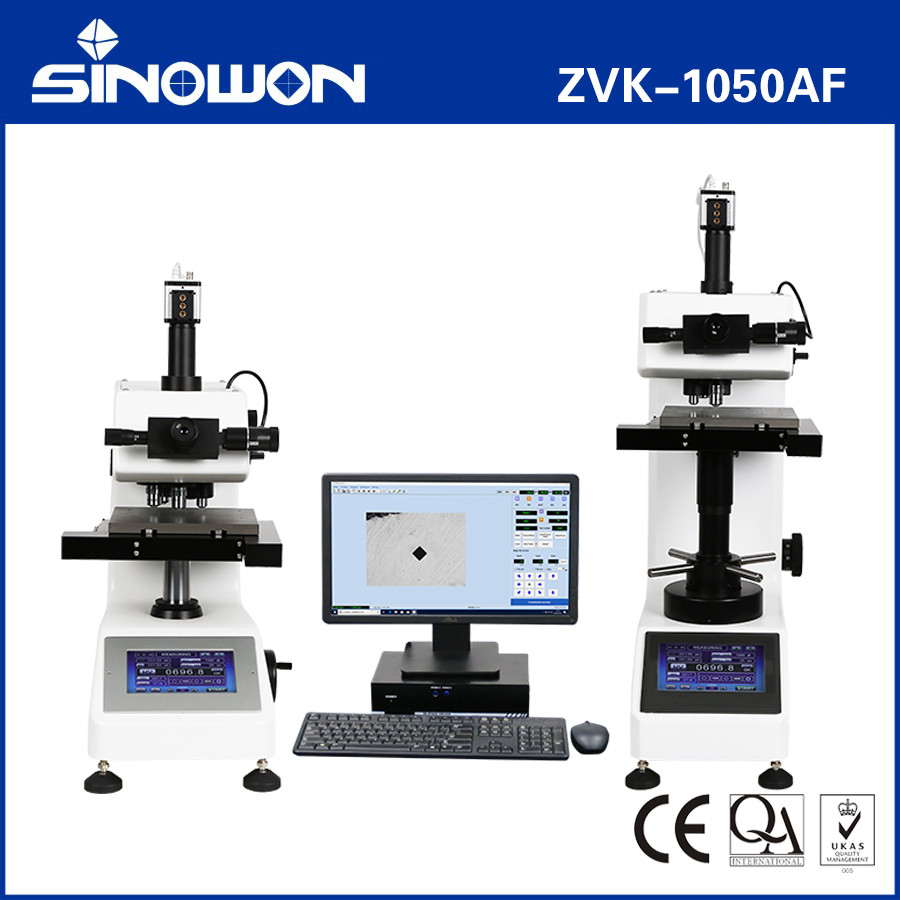

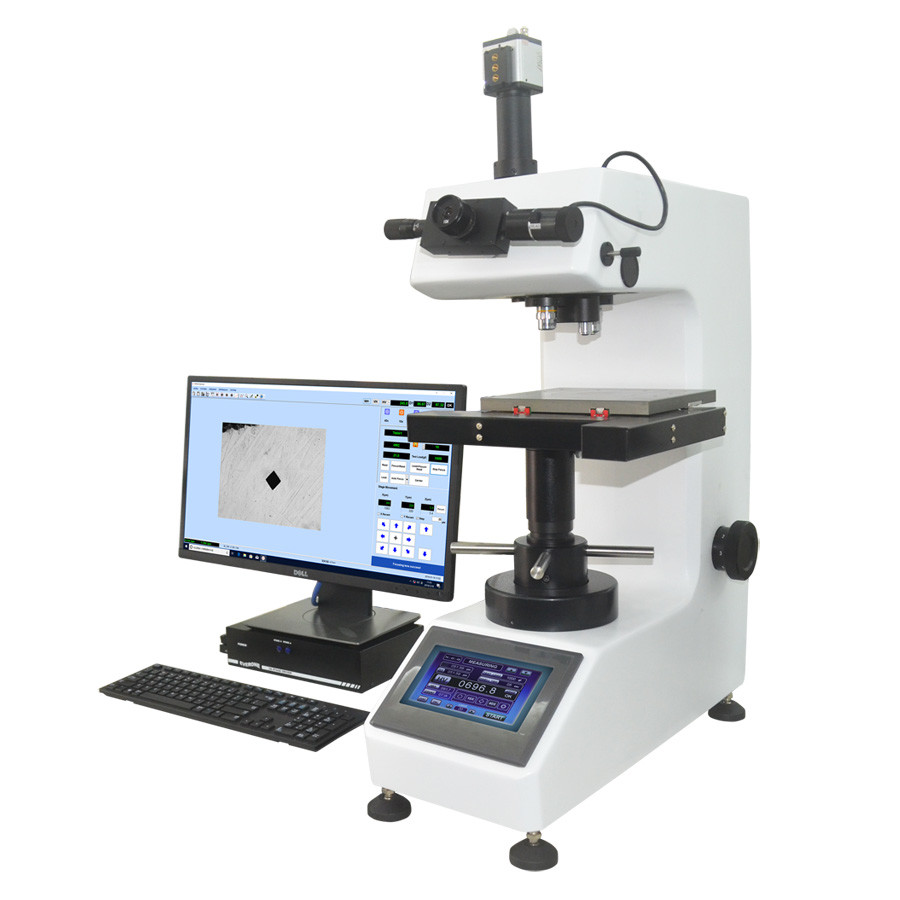

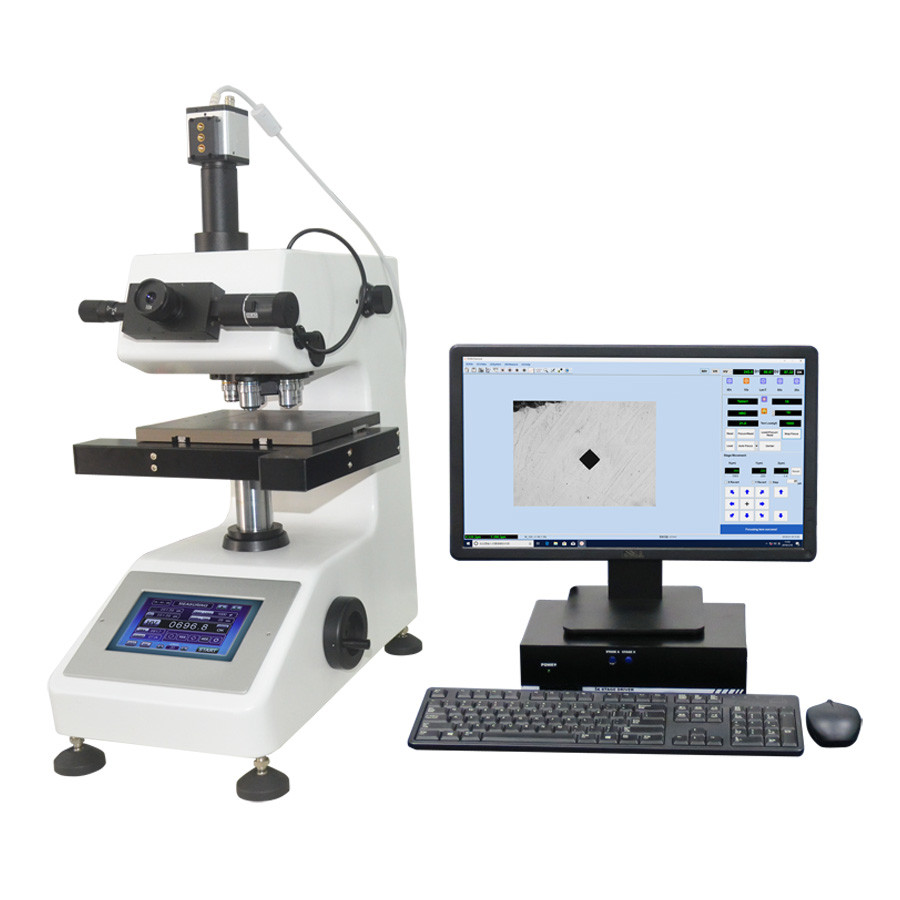

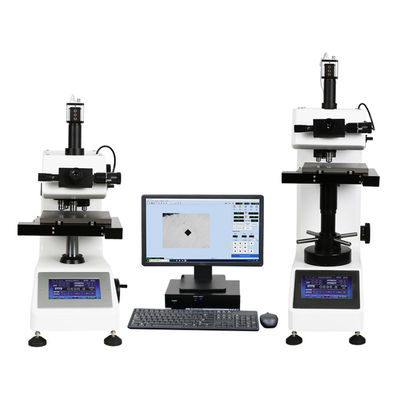

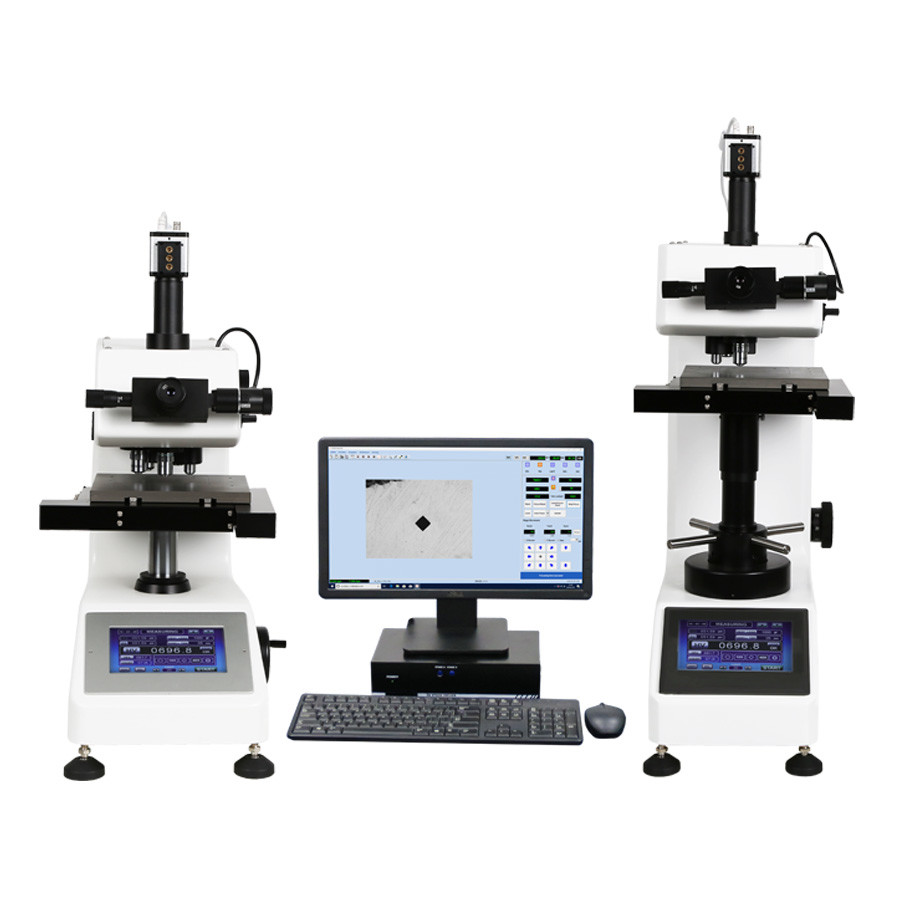

Sinowon AutoVicky ZHV-1050AF utilise un contrôleur et un PC pour contrôler deux testeurs de dureté, l'un est le testeur de dureté Vickers et Knoop micro automatique AutoVicky ZVK-1000F avec système de mise au point automatique, l'autre est le testeur de dureté Vickers Macro automatique AutoVicky ZHV-50A. Les deux unités sont équipées d'une platine automatique X-Y motorisée, elle permet la mesure automatique de l'empreinte Vickers et Knoop, et elle peut effectuer la mesure de la profondeur de la couche cémentée automatiquement, elle élimine les erreurs de manipulation humaine, améliore considérablement l'efficacité du travail, rendant la mesure des tests de dureté plus précise et simple.


Caractéristique du produit:

● Platine automatique, mise au point automatique, mesure automatique et système de test de dureté Vickers ;
● Force de chargement : des poids morts précis garantissent la fiabilité et la précision du système de force de chargement ;
● Chemin optique : le chemin de microscopie optique haute résolution de 160 mm rend l'image de l'empreinte nette et excellente ;
● Tourelle automatique : la position de commutation des pénétrateurs HV et des objectifs 10x/20X/40x est reproductible et précise ;
● Platine automatique : elle est entraînée par un moteur pas à pas précis avec une grande taille de déplacement de 100x100 mm et une capacité de charge élevée ;
● Mise au point automatique : Appliquer un système optique haute résolution et une technologie de mise au point automatique, le logiciel 3A peut réaliser la mise au point automatique et l'évaluation automatique de la dureté si la taille de l'empreinte est supérieure à 8 um ; Il s'agit d'une mise au point automatique pour MicroVickers et Knoop, mise au point manuelle pour Macro Vickers.
● Mesure automatique : logiciel de test et de mesure automatique de la dureté : 3A peut contrôler le testeur de dureté et la communication de données, comprend la commutation des objectifs 10x, 20x, 40x, 60x et du pénétrateur Vickers, le chargement automatique, le maintien et le déchargement, une ou plusieurs empreintes, définir la distance des étapes, le mode de déplacement, enregistrer automatiquement la ligne de dialogue de l'empreinte et la valeur de dureté, générer automatiquement la profondeur CHD et la courbe de dureté, les statistiques d'erreur, les statistiques des groupes de temps de test, générer un rapport au format Excel et Word.

Spécification:




Logiciel de mesure automatique:

●​ Interface logicielle : 3A



● Contrôle de la machine

Le logiciel 3A est capable de contrôler le testeur de micro dureté, il peut piloter et configurer le mouvement de la platine automatique X-Y, et le moteur de mise au point automatique de l'axe Z, et il peut contrôler la commutation des objectifs et du pénétrateur Vickers/Knoop sur la tourelle automatique, il effectue le chargement/maintien/déchargement automatiquement.

●​ Mesure automatique
Le logiciel 3A est capable d'effectuer la mesure de l'empreinte automatiquement en mode de mise au point automatique, la profondeur visuelle est de 1 mm, et la résolution de mise au point est de 0,2 um, la vitesse de la mise au point automatique est inférieure à 5 secondes, et le cycle de la mise au point automatique et de la mesure automatique est inférieur à 8 secondes.

●​ Mesure CHD
Le logiciel 3A peut effectuer la mesure de la profondeur de dureté de la couche cémentée de manière programmable, il peut mesurer automatiquement et établir le rapport CHD, et une courbe de profondeur-dureté est générée pour effectuer des fonctions telles que la mesure de la couche de nitruration de la pièce et la mesure de la couche carburée.

●​ Fonction de plan d'itinéraire
3A a la fonction de plan d'itinéraire, il peut configurer les lignes droites sélectionnées, les lignes en zigzag, les cercles, les arcs, les points aléatoires, les matrices, et il peut être configuré selon différentes exigences d'échantillons de test.

●​ Gestion des données
Les données de test peuvent être stockées pour être imprimées, et le rapport de test comprend les statistiques mathématiques et les courbes de profondeur de la couche durcie, ainsi que la topographie de l'échantillon imprimé. Reflète directement la microstructure de l'empreinte et de l'arrière-plan.

●​ Multilingue
L'anglais et le chinois sont disponibles maintenant, et d'autres langues arrivent bientôt.
