Système de mesure de dureté de Brinell numérique optique portable

Système de mesure optique de la dureté de Brinell

Introduction:

● Presque tous les testeurs de dureté Brinell actuels mesurent l'indentation au microscope de lecture mécanique traditionnel.qui pourraient être facilement influencées par des facteurs environnementauxEn outre, le diamètre de lecture visuelle doit être enregistré manuellement.l'opérateur doit regarder le tableau de dureté pour trouver la valeur de dureté Brinell correspondante.

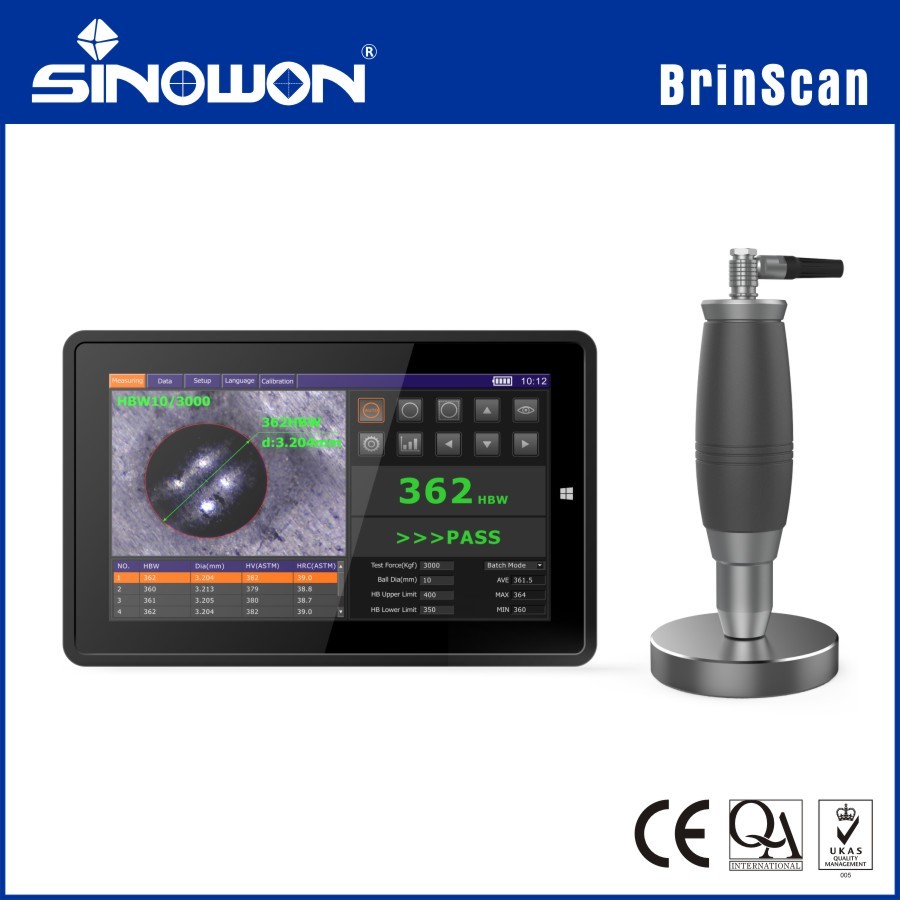

● BrinScan est un système de mesure optique Auto-Brinell développé sur la base du système d'exploitation Windows.Il obtient automatiquement la dureté de Brinell et remplacera le microscope mécanique traditionnel..

● BrinScan utilise une technologie visuelle de pointe,la prise de vue de l'indentation au microscope numérique portable et l'identification de l'indentation avec précision, même sous un fond complexe, pour mesurer la dureté de BrinellL'opérateur n'a pas besoin de prédiquer le bord de l'indentation, enregistrer la longueur de l'indentation et vérifier la table de dureté.graphique de mesure de dureté à économie automatique et à génération automatique.

● Un opérateur professionnel a besoin d'environ deux minutes pour effectuer une mesure au microscope de lecture mécanique, ce qui entraîne une faible efficacité.Et les erreurs de propagation seront causées lors de la mesure tandis que le fonctionnement de BrinScan n'a pas besoin d'opérateur professionnel, et la dureté de Brinell apparaîtra précisément en une seconde.

Applications:

BrinScan peut être utilisé en laboratoire, et peut également être utilisé pour se connecter à un PC tablette Windows et un ordinateur portable sur place.

Caractéristiques:

1- Conception simplifiée:

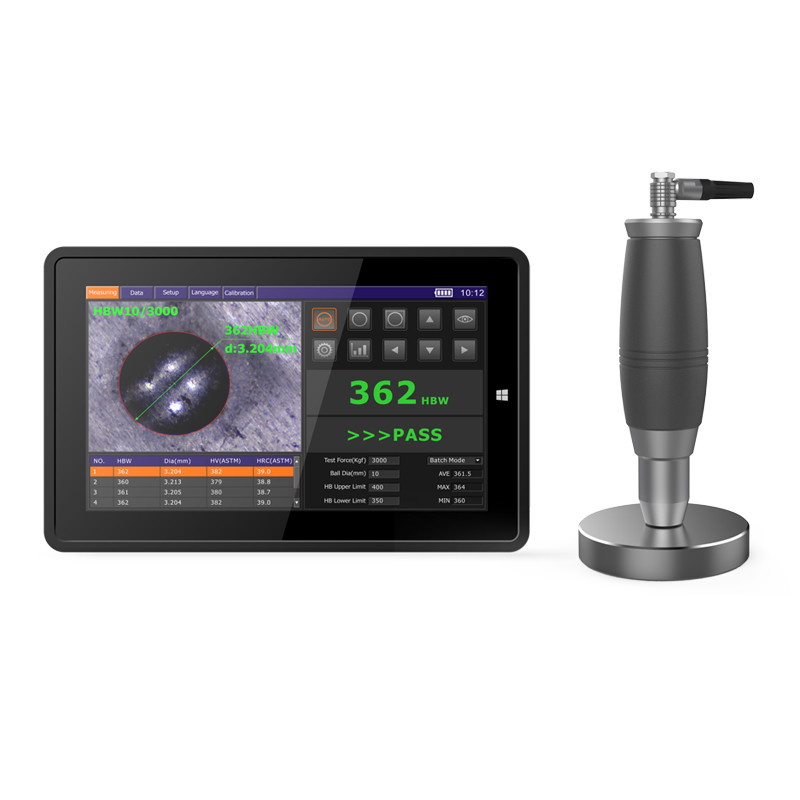

Le microscope portable est conçu comme une ligne de vapeur, il a une apparence délicate et une sensation confortable.

2La sonde magnétique.

La surface de contact du microscope de mesure applique un anneau magnétique, ce qui le fait adsorber verticalement sur l'échantillon magnétique sans l'aide des mains.

3. Image haute définition

Le microscope applique une source de lumière froide LED, un système optique haute définition et une caméra numérique CMOS.

4. Identification automatique

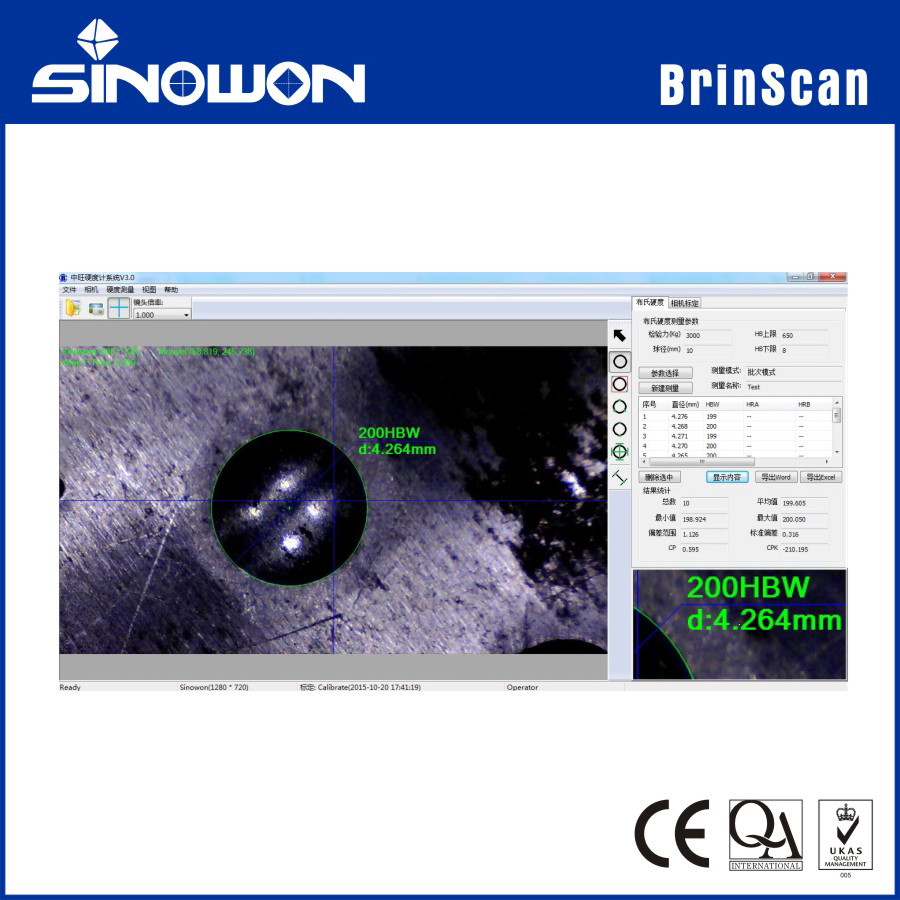

BrinScan peut identifier automatiquement le bord d'indentation et mesurer automatiquement le cercle d'indentation (plus de 200 points pour un cercle).Pour une large indentation, l'ensemble de l'indentation ne doit pas apparaître, plus de 1/2 d'indentation apparaît sur l'interface peut être mesurée.

5- Une touche de mesure.

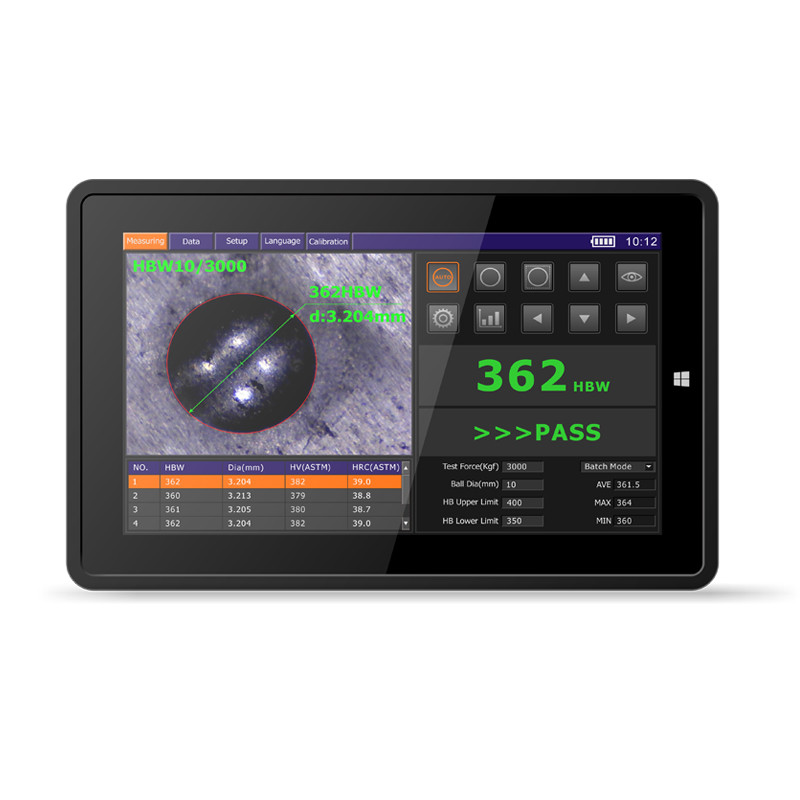

BrinScan a une interface simple et généreuse, l'opérateur peut l'utiliser sans formation professionnelle.le diamètre d'indentation et la valeur de dureté sortira.

BrinScan se réserve également la fonction de sélection de base comme la sélection en deux points, en trois points et en entier.

6. Étalonnage facile

L'étalonnage initial de BrinScan peut être effectué avec une échelle de verre et un bloc de dureté standard de Brinell.,Nous pouvons mesurer directement à une nouvelle échelle.

7. Rapport de sortie

BrinScan affiche le diamètre d'indentation, la valeur de mesure, Max, Min, la valeur de conversion (HRA, HRB,HRC,HV,HS, résistance à la traction, etc.).et département et opérateur peuvent être définis par l'utilisateurWord, Excel peut être généré automatiquement sans enregistrement manuel.

8Une forte compatibilité

BrinScan peut être utilisé en connexion avec n'importe quel type de testeur de dureté Brinell, compatible avec WIN7, WIN8, WIN10.
