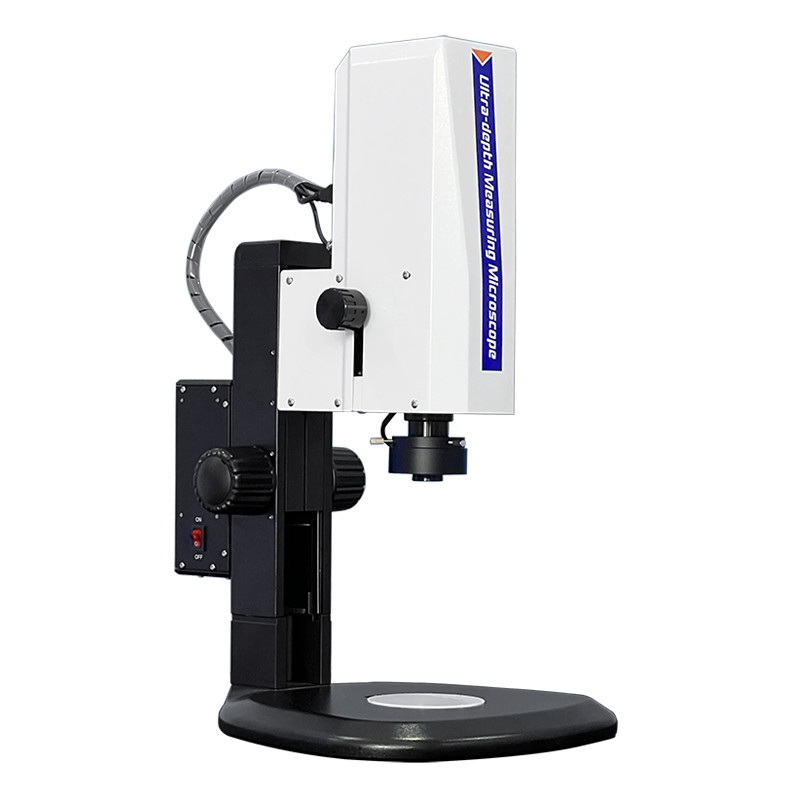

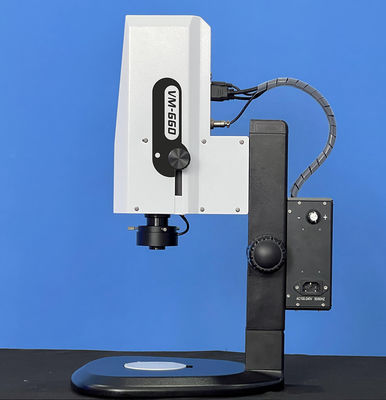

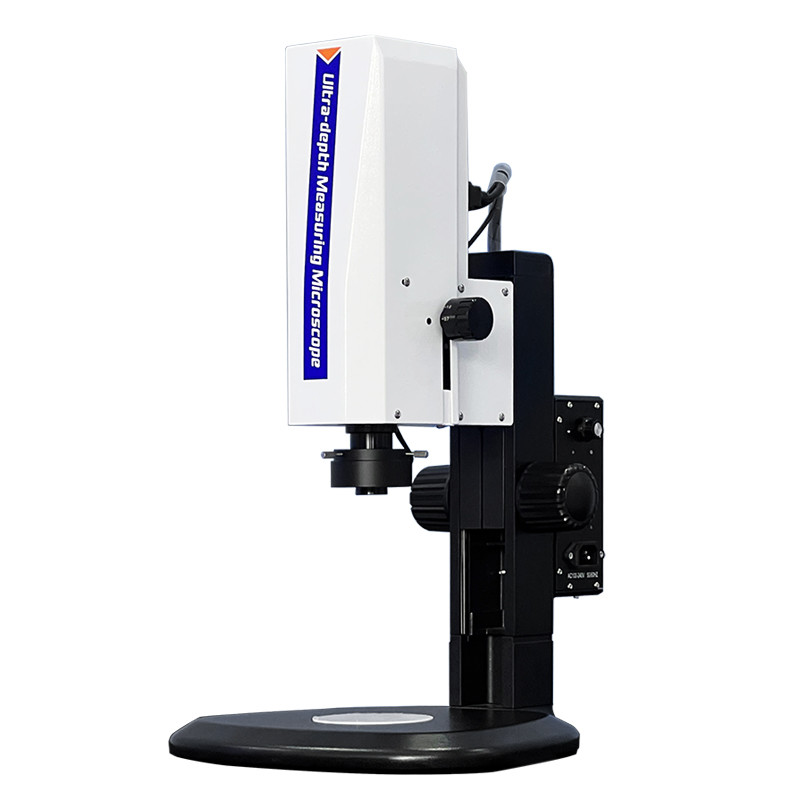

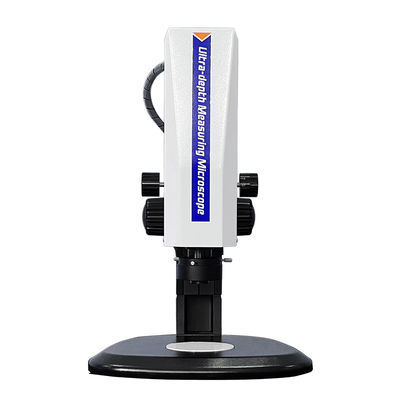

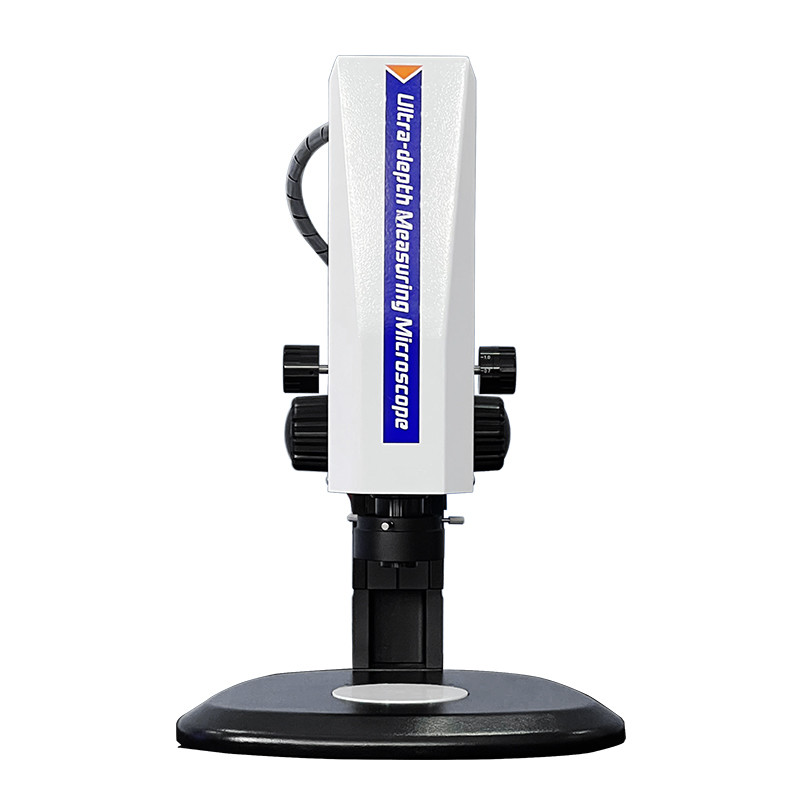

Ultra-profondeurFusion Microscope de mesure VM-660
Application du projetchamp:
Inspection des produits, inspection et recherche des matériaux, inspection et analyse des PCB et SMT, impression, inspection des textiles, anatomie biologique, tests médicaux et autres domaines.
Caractéristique:
Le design intégral, exquis, à la mode, généreux.
l Caméra intégrée HDMI haute définition, directement connectée au moniteur HDMI pour inspection
l Avec l'objectif zoom à haute définition de 0,7 à 4,5X, il est beaucoup plus pratique et rapide de basculer le grossissement de l'objet;
l avec un éclairage par réflexion de surface LED réglable, peut contrôler la luminosité de manière indépendante;
l avec une caméra industrielle haute définition de 1/2 à 2 Mpixels, qui rend l'image plus claire;
Il peut mesurer des dimensions linéaires telles que la distance, le périmètre, la surface, l'angle, le radian, la largeur, la hauteur et les éléments de rayon.
l Plateforme de commande mobile en option, assurant une mesure de position précise.
Les caractéristiques techniques:
| Commodité |
Ultra-profondeurFusion Microscope de mesure |
| Modèle |
Vm-660 |
| Code # |
451 à 660 |
| Magnification électronique |
25X à 150X
(HDMI 16:9 21,5 ′′ moniteur LCD)
(Disponible personnaliser 5X ~ 3000X)
|
| Système optique |
0.7X~4.5X Zoom Lens |
| Ratio de zoom:6.5:1 |
| 0.5X C-mount adaptateur de la caméra miroir |
| Paramètres de la caméra |
2MPixel ((1920*1080) |
| Taille de l'image: 1/2 |
| Cadres: 1080P@60fps |
| Fonction de mesure |
Les dimensions linéaires telles que la distance, le périmètre, la surface, l'angle, le radian, la largeur, la hauteur et les éléments de rayon sont mesurés |
| Enregistrement de la date |
Image avec résultat de mesure ou fichier EXCEL |
| Méthode de mesure |
Fonctionnement de la souris, sélection intelligente des points/sélection manuelle des points |
| Précision de mesure |
00,02 mm à 0,003 mm |
| Éclairage |
Éclairage de surface réglable par LED |
| Le support du microscope |
Voyage par axe Z: 100 mm |
| Paramètres électriques |
AC90~240V/50~60HZ |
| Dimension |
375*285*500 mm |
| Poids net |
6.5kg |
Je suis...Performance du mage
R: Regardez. Jeu Iinspection

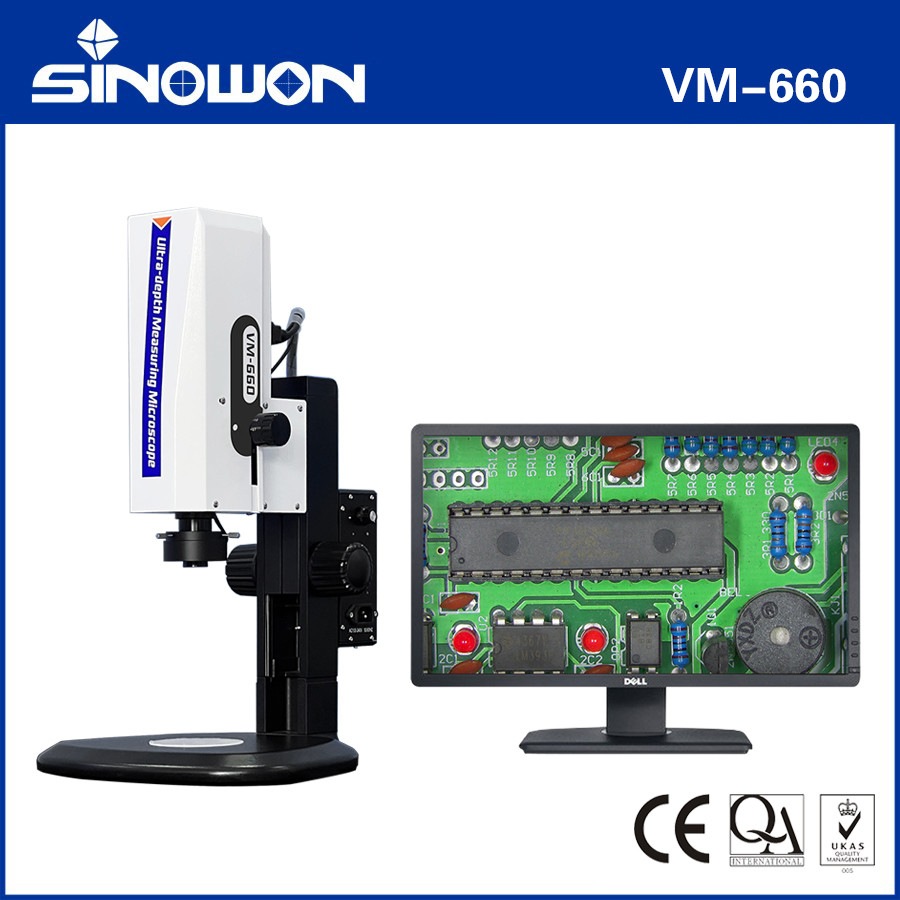

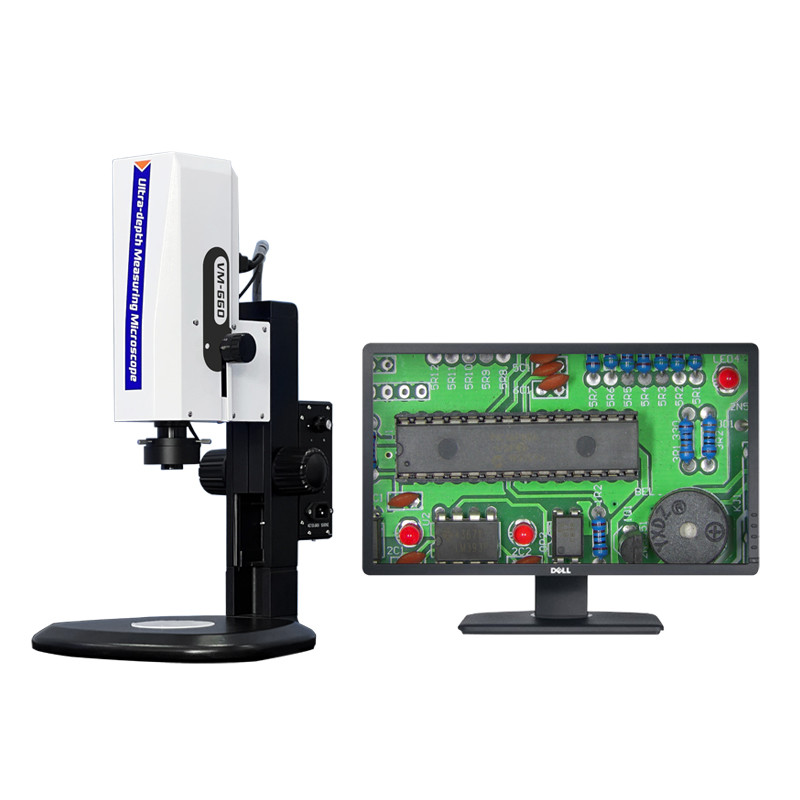

B: Inspection de la soudure de PCB
MesureFl'onctionJe suis...- Je ne sais pas.
VM-660 peut mesurer les lignes droites, les angles, les cercles concentriques, les lignes parallèles, la distance point à ligne, point et ligne à cercles concentriques, le diamètre, la circonférence et la surface,longueur et largeur du rectangle, et peut calculer la circonférence et la surface. Il peut mesurer le polygone et calculer sa surface. Tout le rapport de mesure correspondant peut être sortie sur le disque de mémoire flash.
Le champ de vision:
Spécification de grossissement:
| Magnification optique |
Magnification vidéo |
X (mm) |
Y (mm) |
D (mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150 fois |
2.84 |
2.14 |
3.56 |
Accessoires facultatifs:
