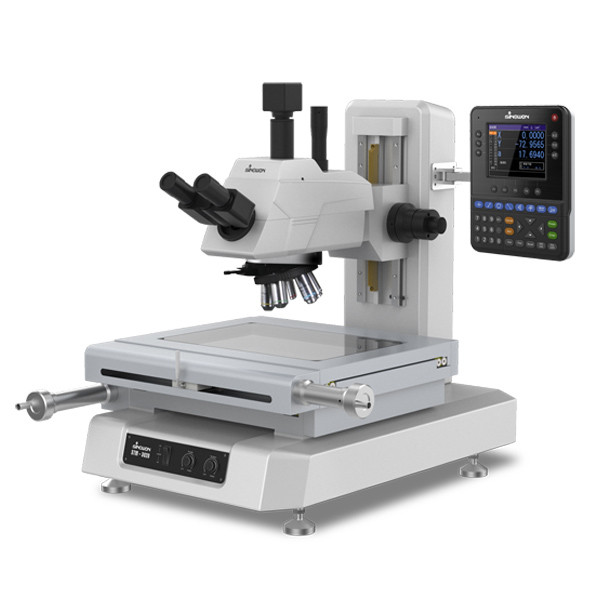

Microscope de mesure STM-3020M
Caractéristiques :
• Observation en champ clair, image claire et sans reflets, large champ de vision.
• Objectifs à longue distance de travail, grossissement optique jusqu'à 1000x.
• Diaphragmes d'ouverture dans le système d'éclairage transmis et d'éclairage réfléchi en standard.
• Système de libération rapide, particulièrement utile pour les mesures à longue course.
• Mise au point et mesure à l'aide de la molette de mouvement fin/grossier avec les grandes poignées des deux côtés de la colonne.
• Les commutateurs de remise à zéro (axes X et Y) sont également situés près des molettes d'avance de la platine.
• Disponible avec l'unité Vision pour une mise à niveau vers un système de mesure par vision.
Application :
Il est largement utilisé dans l'industrie mécanique, la métrologie, l'électronique et l'industrie légère ; les universités, les instituts et les départements de métrologie. Le microscope numérique pour outilleurs peut détecter la dimension du contour et la forme de surface de diverses pièces complexes, telles que les gabarits, les pièces poinçonnées, les cames, les filetages, les engrenages, les fraises.
Spécifications :
| Modèle de microscope |

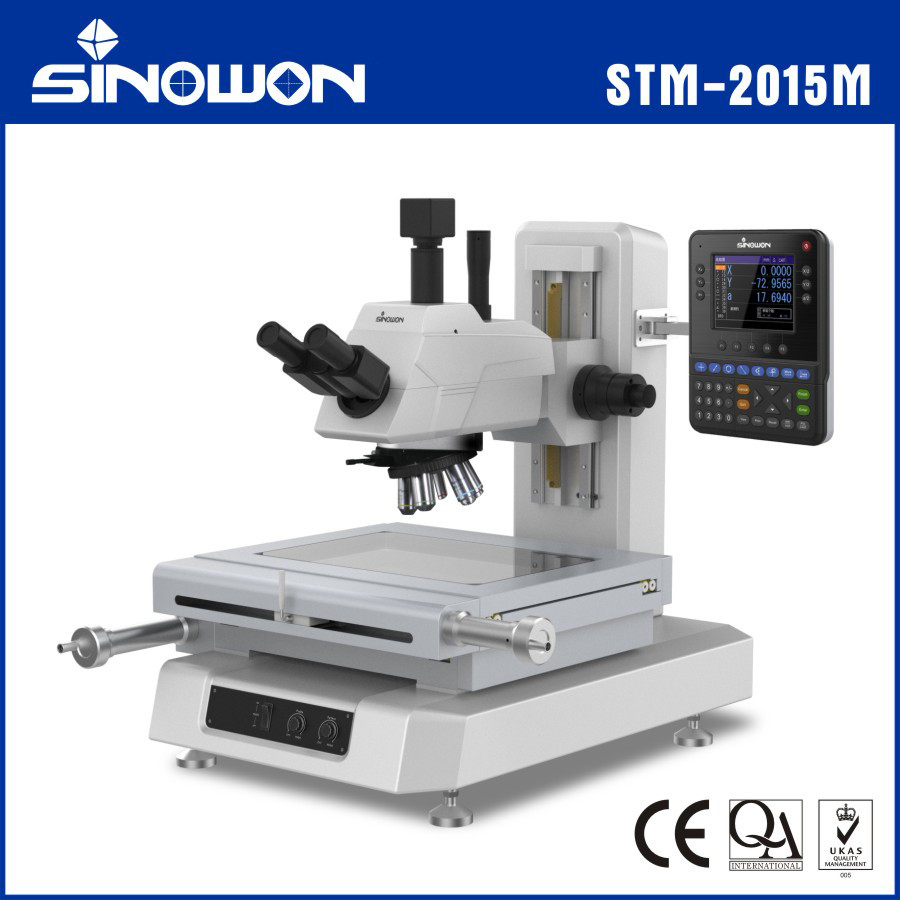

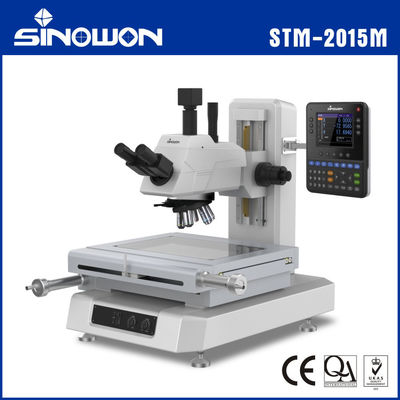

STM-2015M |
STM-3020M |
| Code # |
532-180 |
532-190 |
| Course des axes X/Y |
200x150mm |
300x200mm |
| Résolution de l'échelle |
0,0001 mm |
| Précision de mesure de la platine XY à 20°C |
(2+L/200) µm L : longueur de mesure |
| Image d'observation |
Image directe (Image redressée disponible) |
| Tube oculaire |
Oculaire binoculaire : WF10/20 |
| Objectif |
Livraison standard : 5x, 10X, 20X, 50x ; En option : 100x |
| Éclairage du contour |
LED réglable |
| Éclairage de surface |
LED réglable |
| Course de l'axe Z |
Course de mise au point standard : 150 mm, 200 mm en option |
| Mise au point de l'axe Z |
Mise au point manuelle (grossier/fin) |
| Fonction de flottement de la platine XY |
Mécanisme de libération rapide |
| Fonction de l'unité d'affichage |
Remise à zéro, commutation de direction, sortie de données via RS-232 |
| Alimentation |
AC220/50HZ ; AC110V/60Hz |
| Accessoires optionnels |
Table rotative de haute précision RT4 (D:165mm), RT5 (262mm) |
|
Affichage numérique DP400
|
| Logiciel de mesure rapide QM2.0 |
| Adaptateur CCD et caméra CCD |
Spécifications optiques :
|
Nom
|
Objectif |
Oculaire WF10/22 |
| N.A. |
D.T.(mm) |
f(mm)' |
R(um) |
±▽p(um) |
Grossissement |
Champ visuel (mm) |
| 5x |
0,15 |
11,6 |
40 |
2,1 |
16,3 |
50x |
¢4,4 |
| 10x |
0,3 |
6,3 |
20 |
0,9 |
3,1 |
100x |
¢2,2 |
| 20x |
0,4 |
10,3 |
10 |
0,69 |
1,8 |
200x |
¢1,1 |
| 50x |
0,8 |
2 |
4 |
0,34 |
0,4 |
500x |
¢0,44 |
| 100x |
0,8 |
1,96 |
2 |
0,34 |
0,2 |
1000x |
¢0,22 |
Affichage numérique multifonctionnel sur écran couleur DP400
Caractéristiques:
• Écran couleur 5,6〃 et bouton tactile en silicone scellé, avec informations complètes, fonctionnement convivial, longue durée de vie ;
• Enregistrer 100 éléments d'image permanents, peut définir et enregistrer la date actuelle ;
• Mesure multifonction : point, ligne, cercle, angle, distance, rectangulaire, filetage, ellipse, fente, arrondi, préréglage, construction, etc. ;
• Fonction de comptage en direction directe ou opposée, valeur 1/2, point médian, fonction d'autorisation, fonction d'appel, fonction REC (enregistrement) et mesure de cycle ;
• La compensation de section et linéaire est disponible pour 3 axes, assurant une grande précision de mesure ;
• Peut connecter un interrupteur au pied, une imprimante, une détection optique des bords et d'autres outils de mesure auxiliaires multiples ;
• Avec système polaire et de coordonnées, et peut afficher en millimètres et en pouces, et peut basculer facilement ;
• Avec fonction d'autorisation par mot de passe indépendante, pour éviter la possibilité d'une déviation des données due à une mauvaise opération, il peut également modifier le réglage d'origine par autorisation par mot de passe ;
• Prise en charge de plusieurs langues : chinois, anglais et autres langues.
Spécifications :
| Modèle |
DP400 |
| Code# |
510-340 |
| Langue |
Chinois simplifié, chinois traditionnel, portugais, allemand et anglais, etc. |
| Taille de l'écran LCD |
115 mm × 85 mm |
| Résolution de l'écran LCD |
640*480 |
| Plage d'affichage numérique |
8 chiffres (avec point décimal) |
| Axe d'affichage |
3 axes (X, Y, Z/Q) |
| Modèle d'affichage Z/Q |
Longueur ou Angle |
| Modèle d'affichage d'angle |
Degrés, minutes et secondes ou degrés |
| Signal d'échelle linéaire |
Onde carrée TTL ou onde sinusoïdale AC de deux différences d'angle de phase de 90°, capacité d'entraînement supérieure à 10MA |
| Résolution de l'échelle linéaire |
0,1 um, 0,2 um, 0,5 um, 1 um, 2 um, 5 um |
| Débit en bauds |
4800, 9600, 14400, 19200, 38400, 57600 |
| Port de sortie de données |
RS232, interface parent DB-9 |
| Clavier de fonctionnement |
Clavier tactile en silicone scellé |
| Port d'extension |
Interrupteur au pied, imprimante, détecteur de bord optique, etc. |
| Alimentation d'entrée |
AC90V-240V, 15W |
| Environnement d'exploitation |
Température de fonctionnement : 0 °C à 40 °C ; Température de stockage : -10 °C à 60 °C ; Humidité relative :<90%HR |
