Machines de mesure de coordonnées CMM de pont mobile Naquina 686 certifié CE

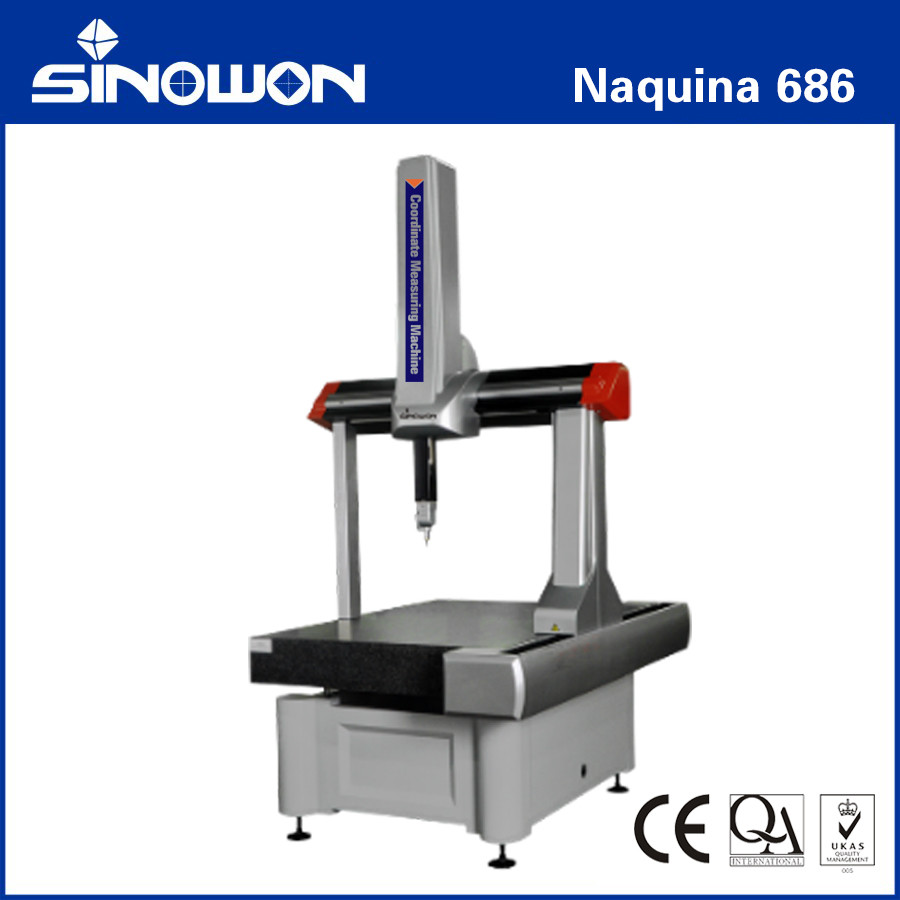

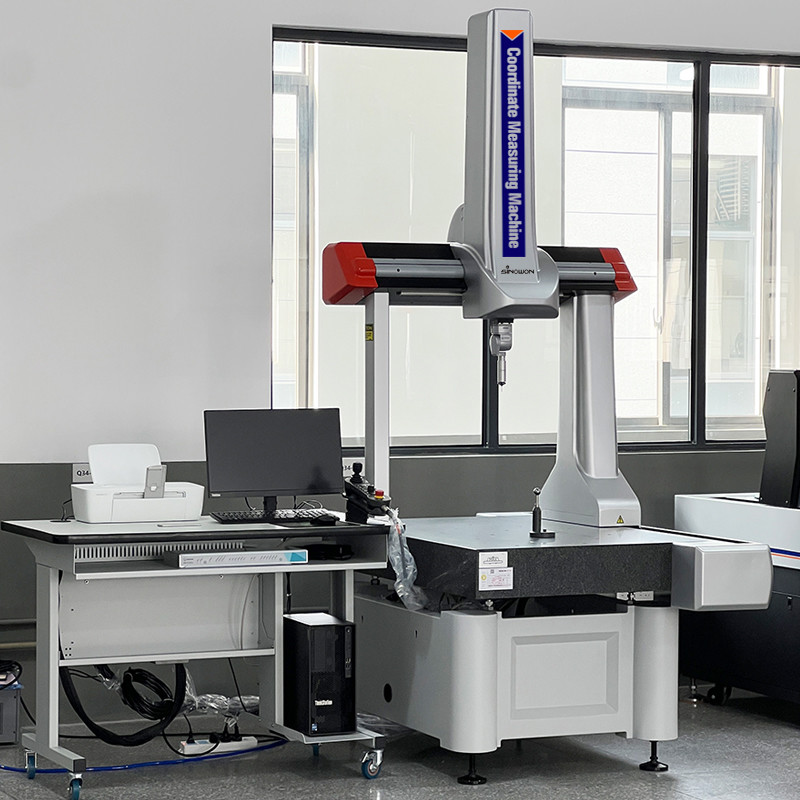

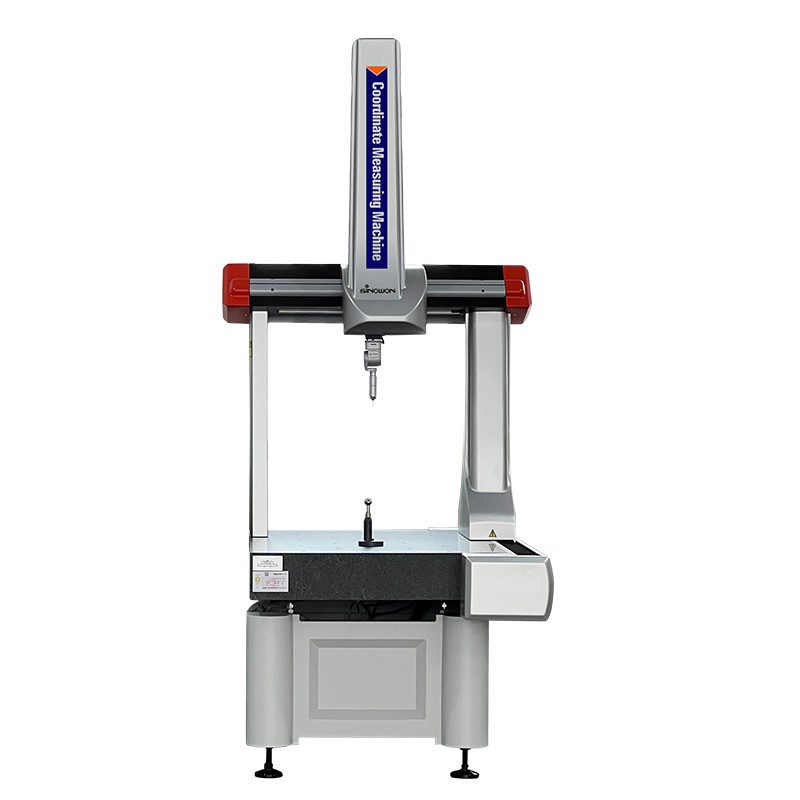

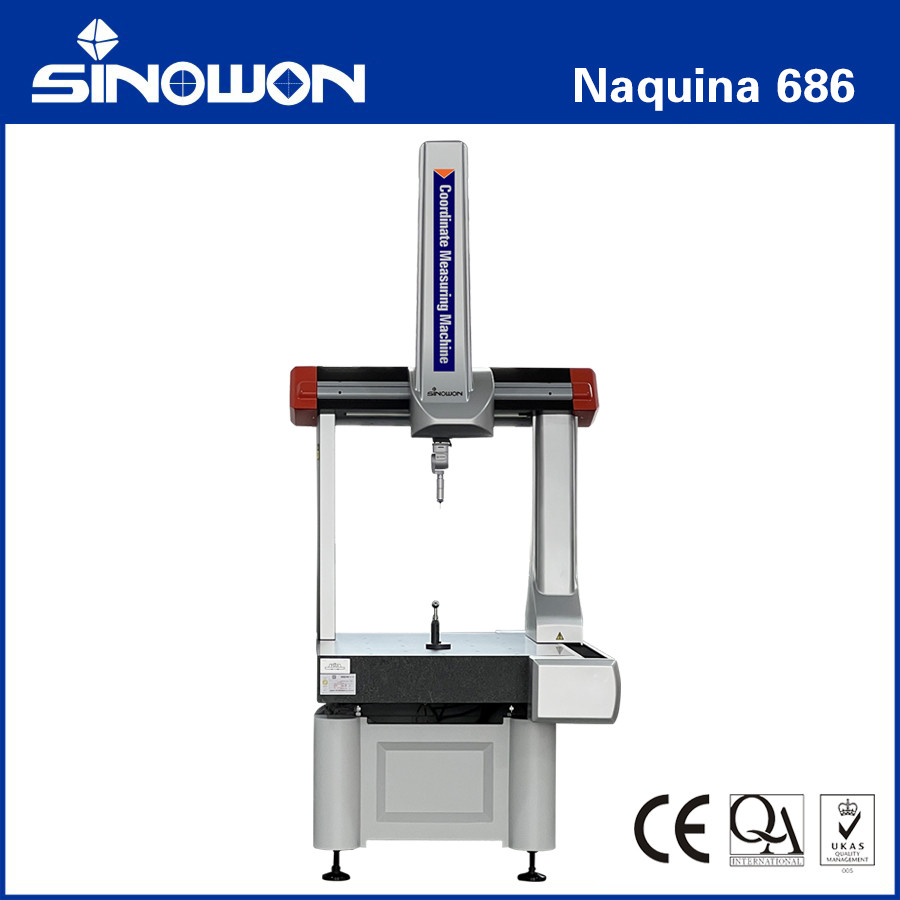

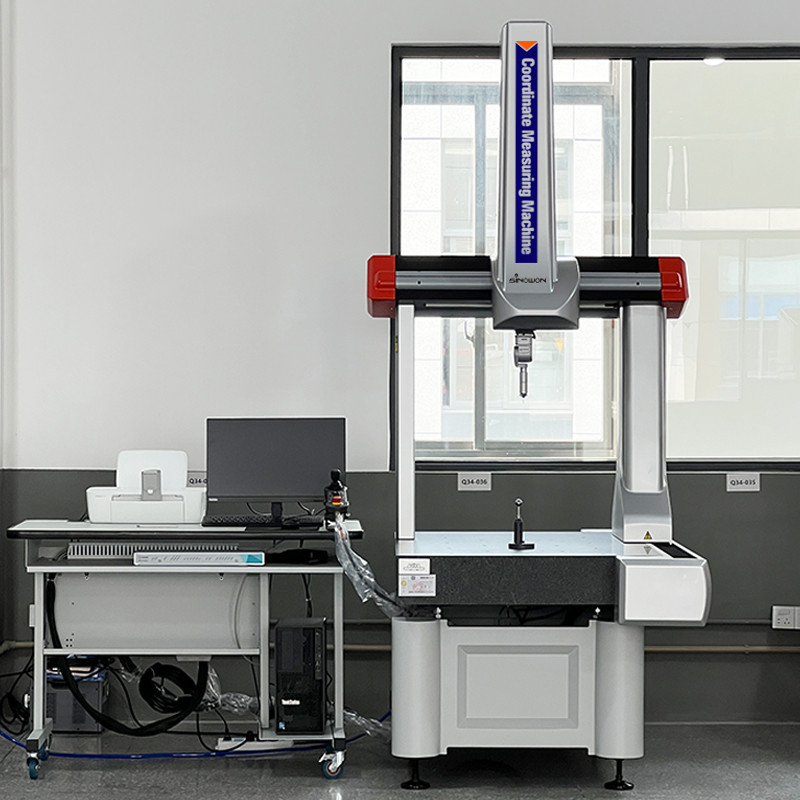

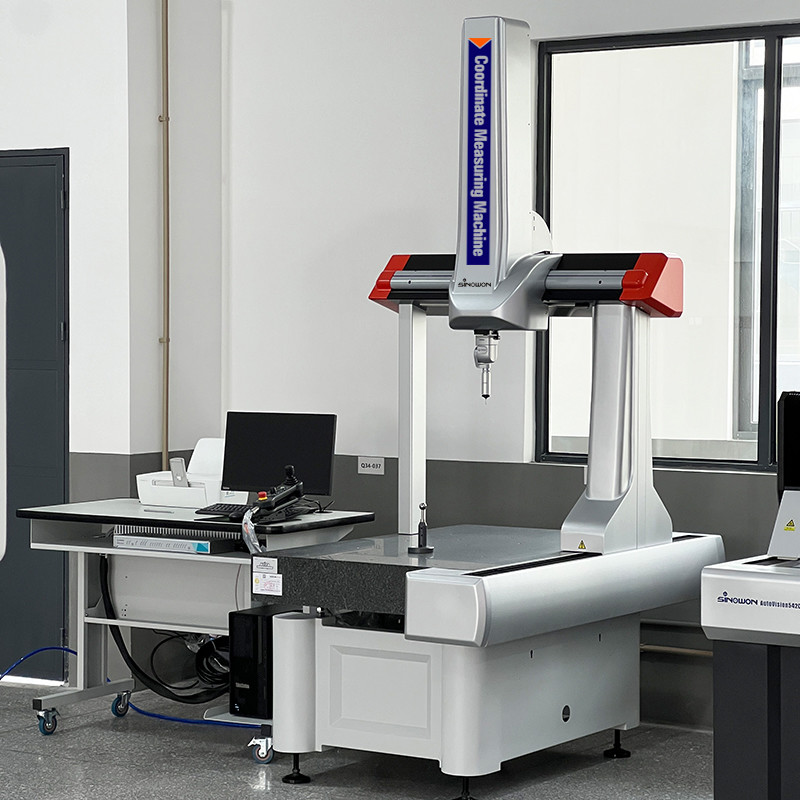

Pont mobile Machine à mesurer tridimensionnelle Naquina686

Description technique

Point fort technique:

• TRICISION distinctif^TMLa conception du pont en X pour la poutre X offre un rapport rigidité/masse optimal. Le pont en alliage léger est 25 % plus rigide que les conceptions traditionnelles et le rail en X a un centre de gravité 50 % plus bas pour un mouvement fluide et précis. Une plus grande séparation des paliers que les conceptions de pont concurrentes assure un meilleur contrôle du roulis de l'axe du pont pour une précision de mesure volumétrique précise, des erreurs de répétabilité réduites, une accélération/décélération accrue et un débit de mesure plus important.

• Le guidage à queue d'aronde usiné avec précision et breveté dans l'axe Y améliore la précision et la répétabilité de la MMT.
• Le mode de transmission de tous les axes de la machine est une courroie de distribution, dont la structure compacte et antidérapante lui confère une excellente vitesse, un faible bruit et une maintenance facile.
• Contre-balancement pneumatique (réglable) pour l'axe Z, ce qui permet à l'axe Z de fonctionner de manière stable, avec un freinage automatique en cas d'urgence et de maintenir la MMT en sécurité.
• Les règles (or et acier) de l'allemand Heidenhain sont certifiées par le PTB (Physikalisch-Technische Bundesanstalt), un institut national allemand de science et de technologie. Leur excellente véracité et cohérence de l'expansivité thermique garantissent la compensation thermique exacte et stable.
• Les moteurs d'entraînement montés à distance réduisent la masse en mouvement pour une configuration plus rapide et dissipent la chaleur loin du bâti de la machine.
• Équipé du système de contrôle de numérisation Naquina, Inspector peut effectuer une numérisation continue avec la sonde de numérisation Leitz X1.
• Équipé du puissant logiciel de mesure (RationalDMIS) qui est inégalé, Inspector peut gérer toutes les tâches courantes de mesure et d'inspection en atelier.

Spécifications :
