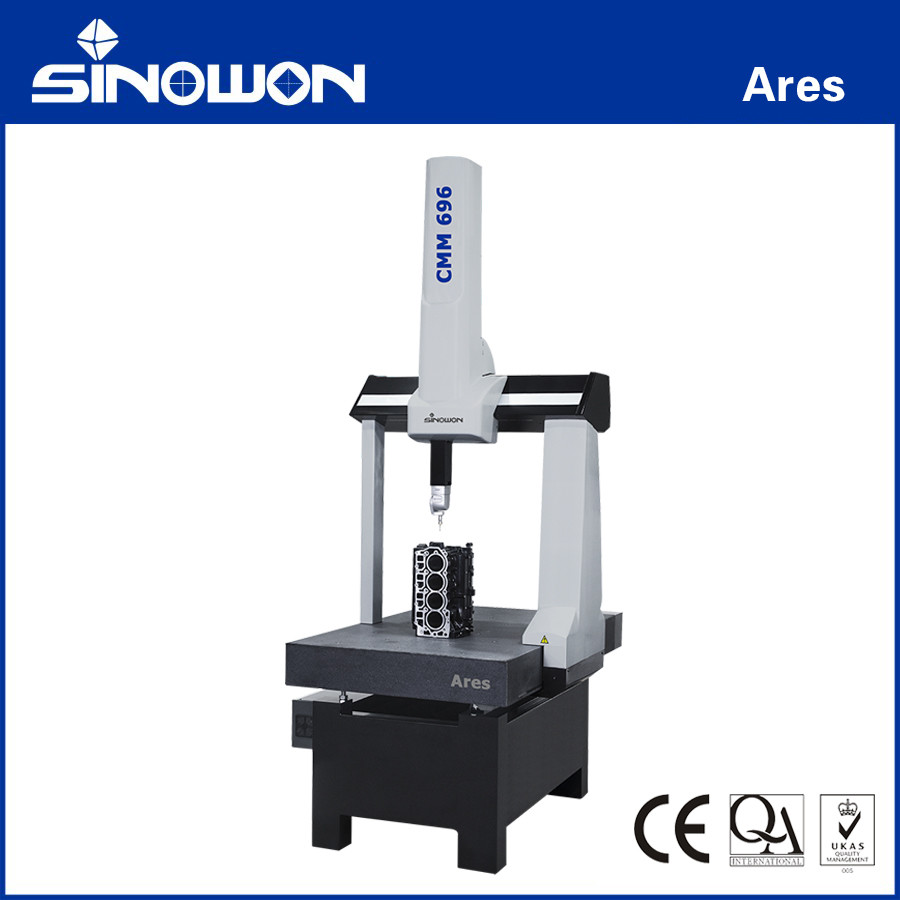

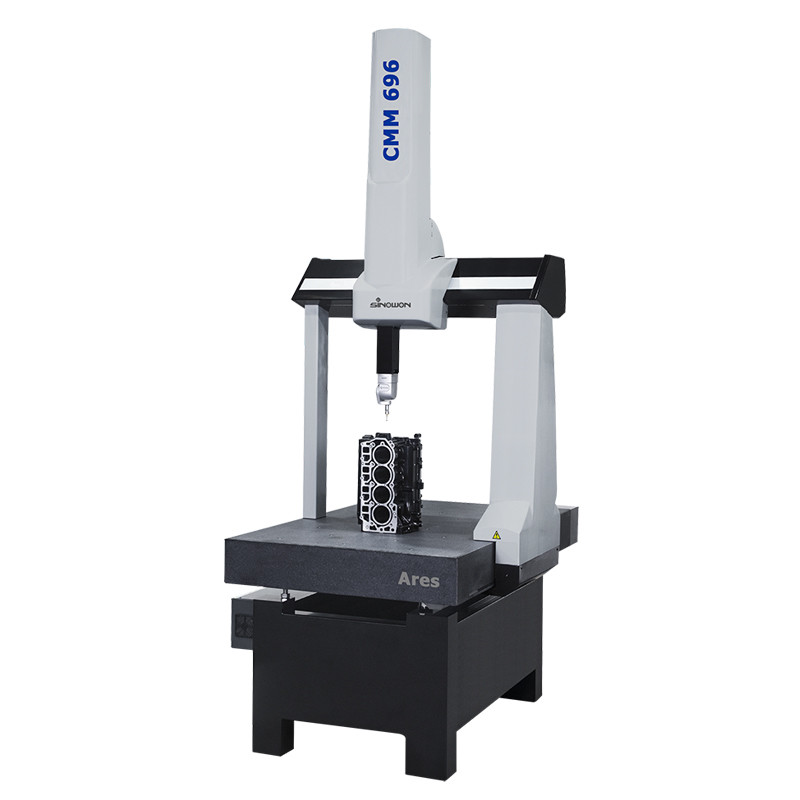

La machine de mesure de coordonnées économique AresSérie
Introduction:
L'unité principale adopte une structure entièrement en aluminium, et en même temps,un large éventail de principes d'analyse des éléments finis de conception assistée par ordinateur et de principes de conception modulaire sont appliqués dans le processus de conceptionCela permet à l'ensemble du système de machine d'avoir une résistance à la température et une résistance à la déformation/torsion améliorées, d'améliorer la stabilité de la structure spatiale de l'ensemble de la machine,et réduire l'influence de la micro-déformation structurelleLa conception du roulement à air distribué en boucle fermée optimise le mouvement mécanique de l'axe de la machine de mesure.En conséquence, le système complet présente un degré élevé de répétabilité pendant le processus de mesure et la stabilité à long terme du système.
FLes espèces:
Le faisceau X adopte une technologie de faisceau triangulaire de précision de très haute rigidité (Tricision ®).et c'est la meilleure conception structurelle pour assurer stabilité et rigidité.
Les trois axes sont tous entraînés par des courroies synchrones, compactes, antidérapantes, rapides, peu bruyantes et faciles à entretenir.
Il est équipé d'un logiciel de mesure des coordonnées et peut répondre à tous les besoins généraux d'inspection des ateliers.
Nous pouvons fournir des solutions de conception intégrées professionnelles (y compris les fondations, la réduction des vibrations, la salle climatisée, le chargement et le déchargement, etc.).
Spécification:
|
Modèle
|
L'erreur maximale admissible MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Vitesse (mm/s) |
3D Max. Accélération (mm/s2)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PFTU |
R0 |
E0/E150 |
PFTU |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Ares 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Modèle
|
Autonomie de déplacement (mm) |
Dimension (en mm) |
Poids maximal de la pièce mesurée (kg) |
Poids de la machine (kg) |
| X |
Y |
Z |
Lx |
Je suis désolé. |
Lz |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Ares 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Configuration de la sonde pour les essais de performance:
HP-TMe/HP-THDe: Mesure de force standard. La sonde est longue de 10 mm, le diamètre de la pointe est de 4 mm.
Les indicateurs de performance sont valables dans les conditions suivantes:
température ambiante standard:18 à 22°C;
les changements de température ambiante: 1°C/h à 2°C/24h;
le gradient de température:1°C/m;
Humidité relative: 25% à 75%
|
Diagramme de la structure:
RationalDMIS2Logiciel de mesure:
Il a obtenu la certification standard ANSI, ISO, GB, PTB, toujours synchronisé avec des normes avancées et des concepts de conception avancés,et supporte pleinement le protocole de contrôle I++ populaire au niveau international.Il dispose d'une interface logicielle simple et conviviale, d'un fonctionnement rapide unique par glisser-déposer et d'une connexion transparente avec les données CAO.qui fournit une solution complète de mesure pour les entreprises.
Le logiciel DMIS rationnel intègre des modules de CAO, de paroi mince et de balayage pour répondre aux besoins de mesure croissants de nos clients.
Caractéristiques duSIGM rationnel:
l Prend en charge les formats IGES, STEP, DXF, STL, XYZ et autres;
l Prend en charge les interfaces de lecture directe CATIA, UG, PRO-E, Solidworks et Parasolid;
l Détection intelligente: simulation en temps réel de la trajectoire de détection, optimisation automatique de la trajectoire de détection;
l Calcul complet et rapide des tolérances: conformément à GB, ISO, Y14.5, ANSI, DIN, AGMA et autres normes;
l sortie de rapports diversifiée; prise en charge du format HTML, Excel, PDF, OUT, TXT;
L'abondance de modules spéciaux: analyse statistique du SPC, image composite CCD, numérisation laser en ligne, analyse de lame, analyse d'engrenages cylindriques, analyse de cames, programmation réseau, rapport réseau;
L'algorithme de base est certifié par le PTB.
