Machine à mesurer les coordonnées des ponts mobiles semi-automatiques

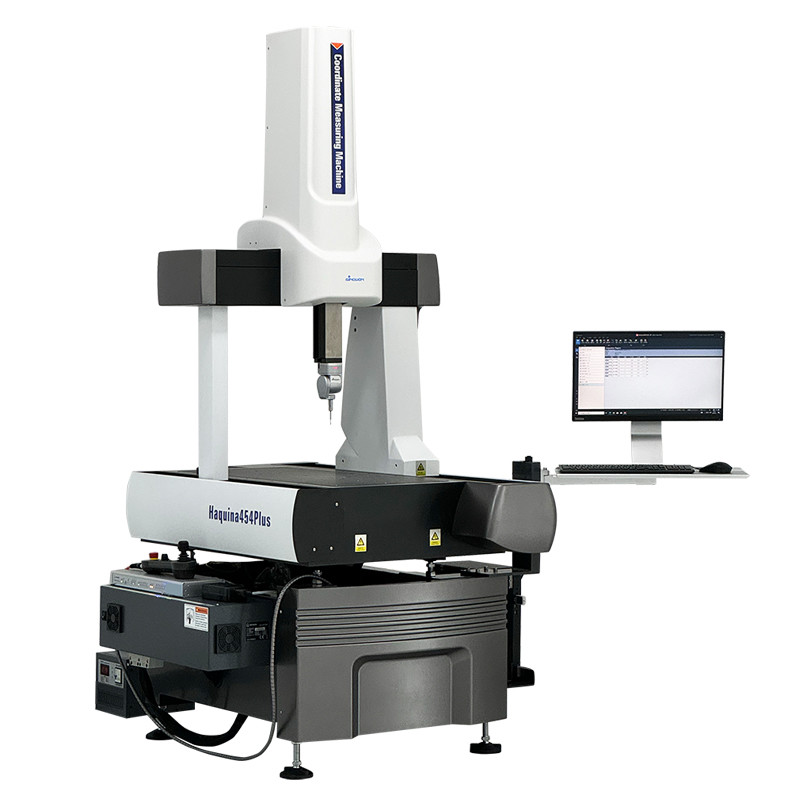

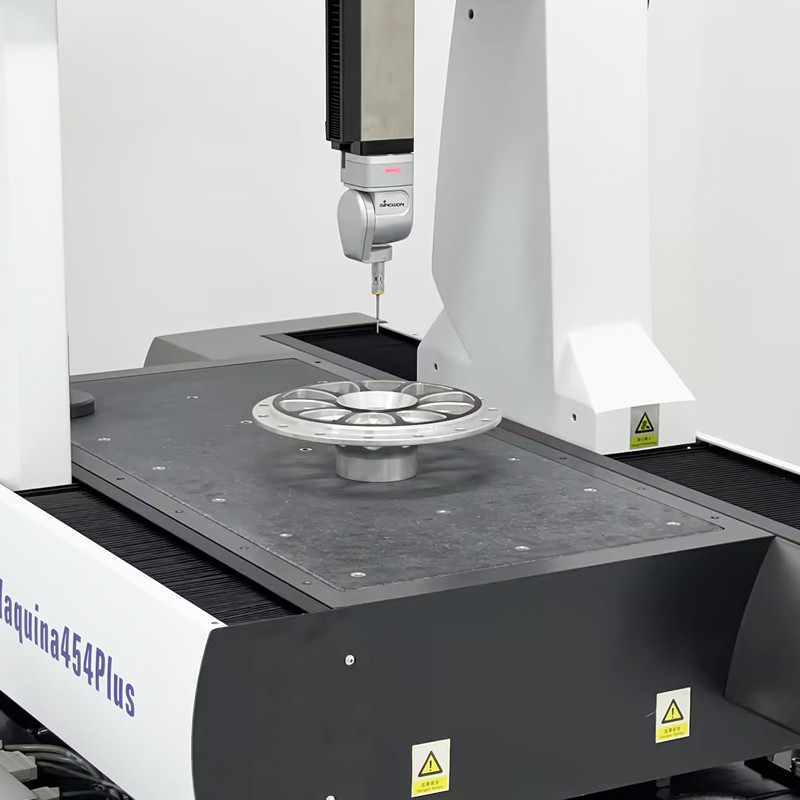

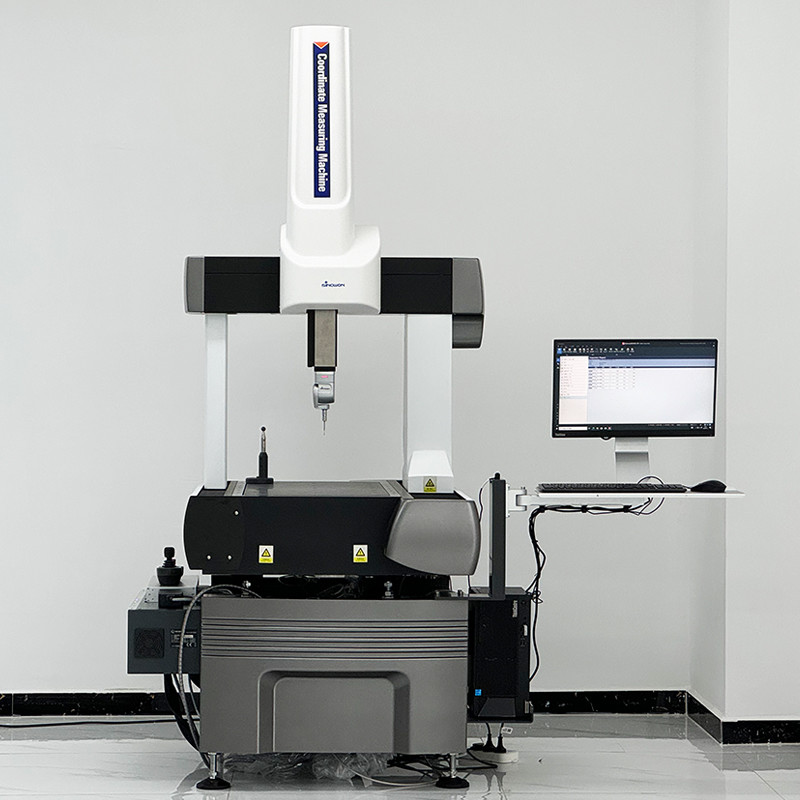

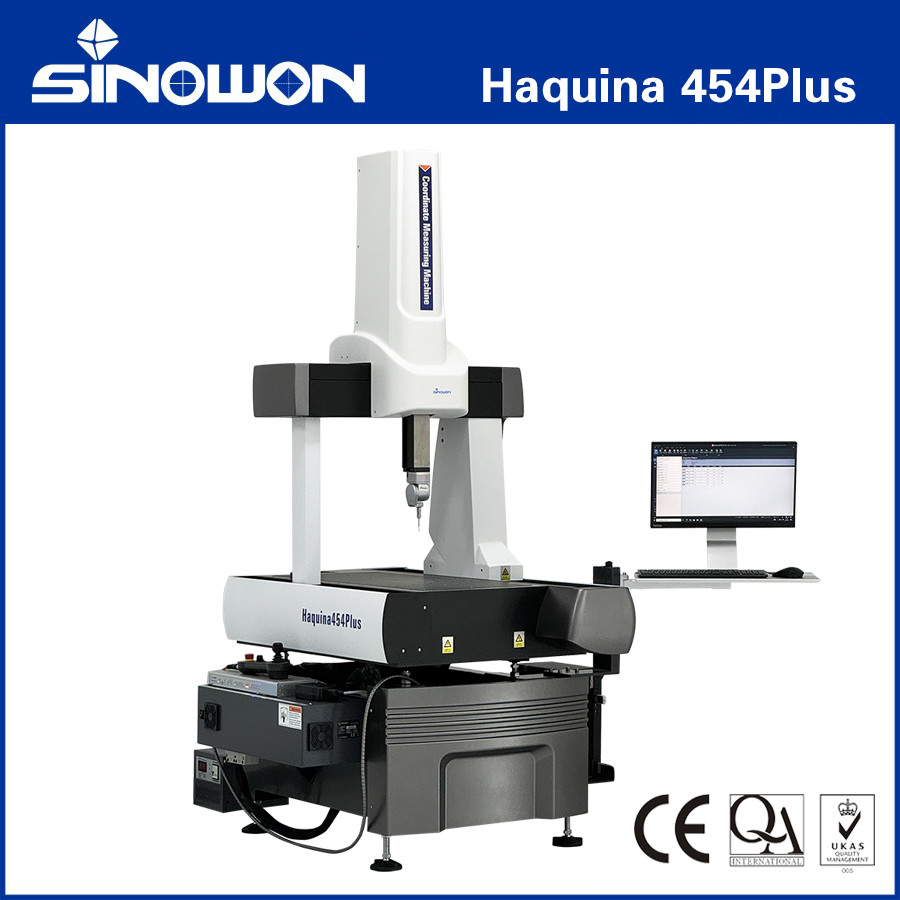

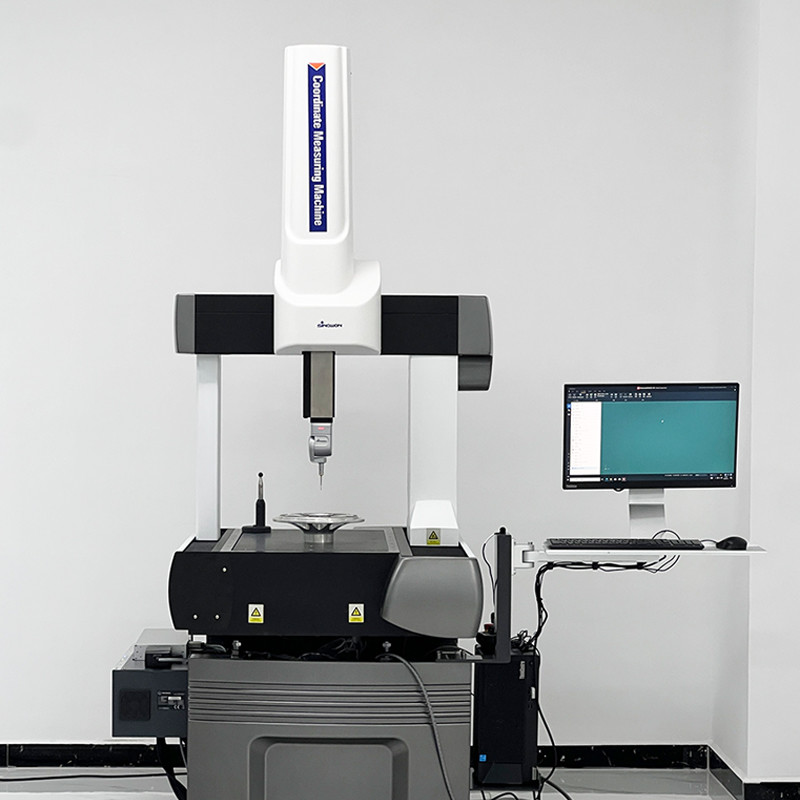

Pont de déplacement semi-automatique Machine de mesure de coordonnées Haquina 454Plus

Description technique

Point fort technique:

• Grâce à la conception anti-encrassement des trois axes, vous pouvez très bien résister à la poussière et aux débris, puis assurer la stabilité et la précision du système de précision.
• Système de compensation de température : les trois axes de la machine et la pièce sont équipés d'un capteur de température de haute précision. Il peut assurer la précision à différentes températures. Il est très efficace et fiable sans garantir la précision de la pièce à différentes températures, sans température constante.
• Assurer les meilleures performances de mouvement avec un rail de guidage linéaire en acier inoxydable de haute fiabilité, un moteur haute performance et un mécanisme de transmission haute performance.
• Le système standard d'isolation des vibrations passives peut traiter la plupart des sources de vibrations.
• Structure compacte sans source d'air.
• Équipé du puissant logiciel de mesure (RATIONAL-DMIS) qui est inégalé, Inspector peut gérer toutes les tâches courantes de mesure et d'inspection en atelier.

Pécifications:

Spécifications environnementales :

Remarque : Le guide de préparation du site aidera le client à connaître les exigences de la salle.

MMC Logiciel de mesure et d'inspection :

External-array Software, Inc a été créée début 2001. Nous avons plus de 25 ans d'expérience réussie dans le développement de logiciels MMC, RationalDMIS en tant que nouvelle génération de logiciels MMC, il est développé en toute indépendance, caractérisé par sa fonctionnalité simple, puissante et très efficace. Non seulement il a été très apprécié par les experts de l'industrie des MMC depuis sa mise sur le marché, mais il a également gagné la confiance des clients. Les ventes mondiales ont dépassé les 10 000 ensembles.

Certains clients incluent : General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker…

• RationalDMIS est toujours en phase avec les normes mondiales avancées, dès le début de la conception, RationalDMIS est entièrement développé sur la base de DMIS et est l'un des logiciels MMC au monde qui prend fortement en charge la norme DMIS.

• Interface utilisateur unique et brève, pas de fenêtres contextuelles, pas de processus de saisie et de vérification compliqués, éviter la redondance de l'interface causée par plusieurs fenêtres contextuelles. Le glisser-déposer a maximisé la simplicité du processus d'opération.

• RationalDMIS prend en charge I++, a réussi l'authentification de PTB.

• Intègre de manière transparente les données CAO avec la programmation et le processus de mesure MMC, en utilisant les puissants outils de simulation et d'évitement des collisions standard dans RationalDMIS

• Affichage 100 % graphique : tous les processus d'opération peuvent être affichés à 100 % en graphiques.

• Conformément à diverses normes : ISO / ANSI / DIN / GB…
• Évalue diverses tolérances : Distance, Angle, Angularité, Perpendicularité, Parallélisme, Position, Cylindricité, Concentricité, Faux-rond circulaire, Faux-rond total, Circularité, Angle de cône, Diamètre, Rayon, Planéité, Rectitude, Profil de point, Profil de courbe, Profil de surface, Symétrie, Largeur.
• Rapports de sortie diversifiés : sortie de texte traditionnelle, sortie graphique, rapport d'erreur de formulaire…
• Sortie de diverses formes, notamment HTML, Excel, PDF, DMO, etc.
• Prise en charge des modèles de sortie définis par l'utilisateur.






• Modules spécialisés de RationalDMIS, incluant SPC, CCD, Laser, Lame, Engrenage, Came, NetOffline, NetReport, Traducteur natif UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod.
• Puissant module CWS : le logiciel prend en charge l'utilisation de la détection CWS et peut être appliqué à la détection du contour de surface incurvée du verre 3D tel que le verre incurvé de téléphone portable et le verre du tableau de bord automobile.

Système de palpage :

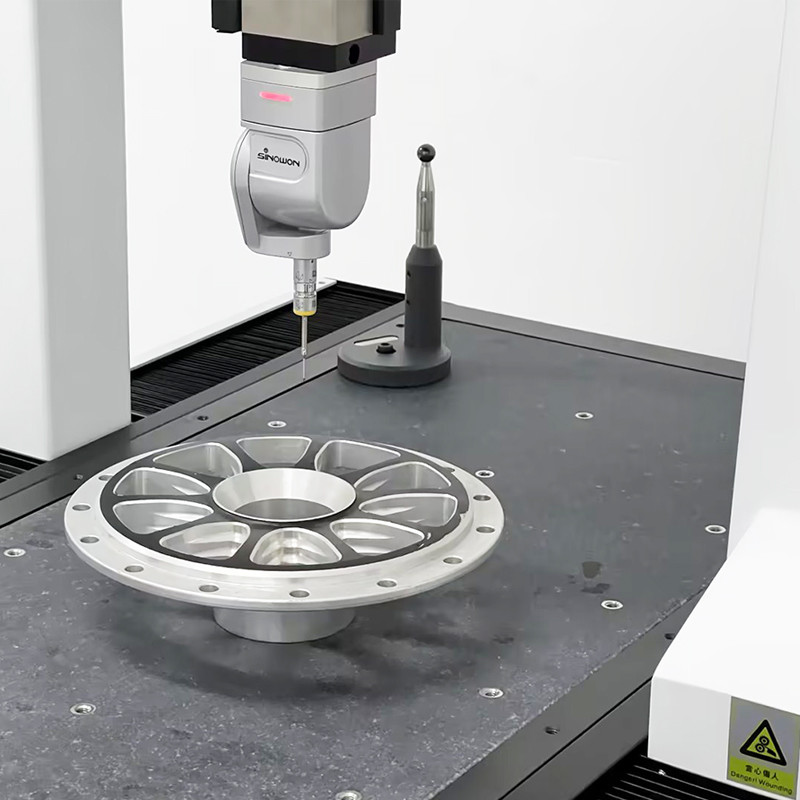

Tête de palpeur à indexation manuelle Renishaw MH20i

Le MH20i est une tête de palpeur réglable manuellement avec changement de module de Renishaw.

Il intègre le support cinématique TP20 avec indexation à 2 axes.

Il peut atteindre 168 positions reproductibles par incréments de 15 °. Un module de force standard est également inclus.

Caractéristiques
Axe indexable A (Pas)	de 0 ° à 90 °, pas de 15 °
Axe indexable B (Roulis)	±180 °, pas de 15 °
Poids	210 g
Répétabilité de positionnement	1,5 µm
Barre d'extension max.	75 mm
Caractéristiques TP20
Sens de détection	5 directions, ±X, ± Y, +Z
Répétabilité unidirectionnelle	0,35 µm
Répétabilité du changement de module	2,0 µm
