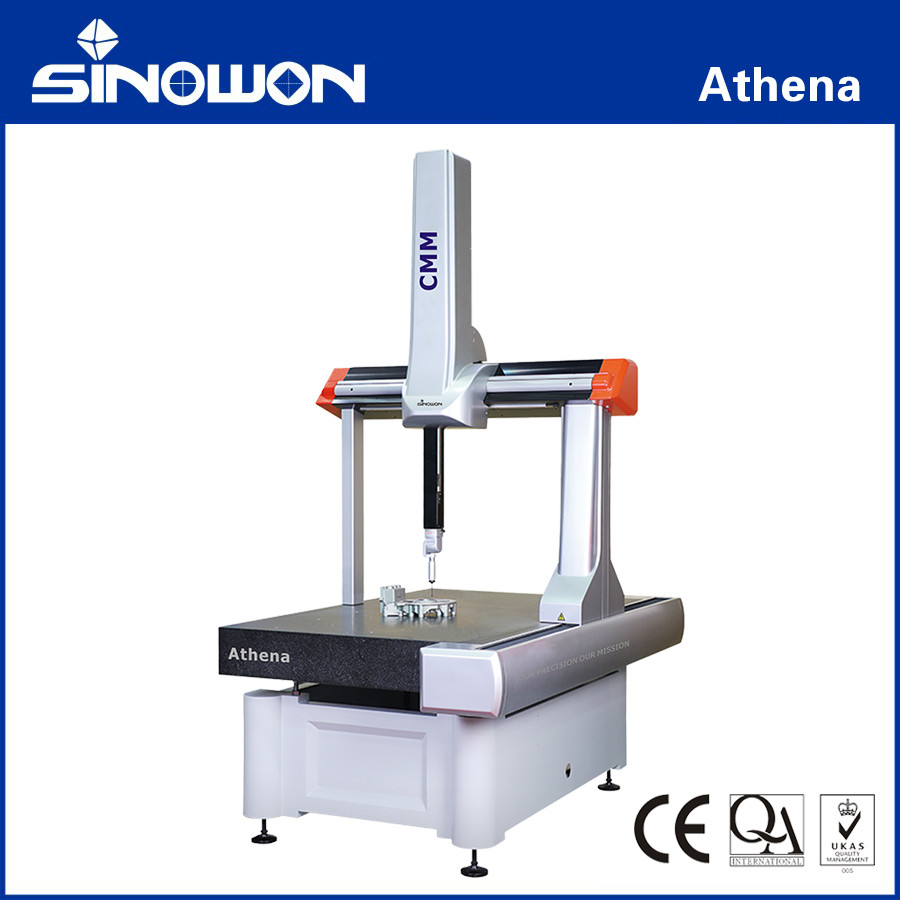

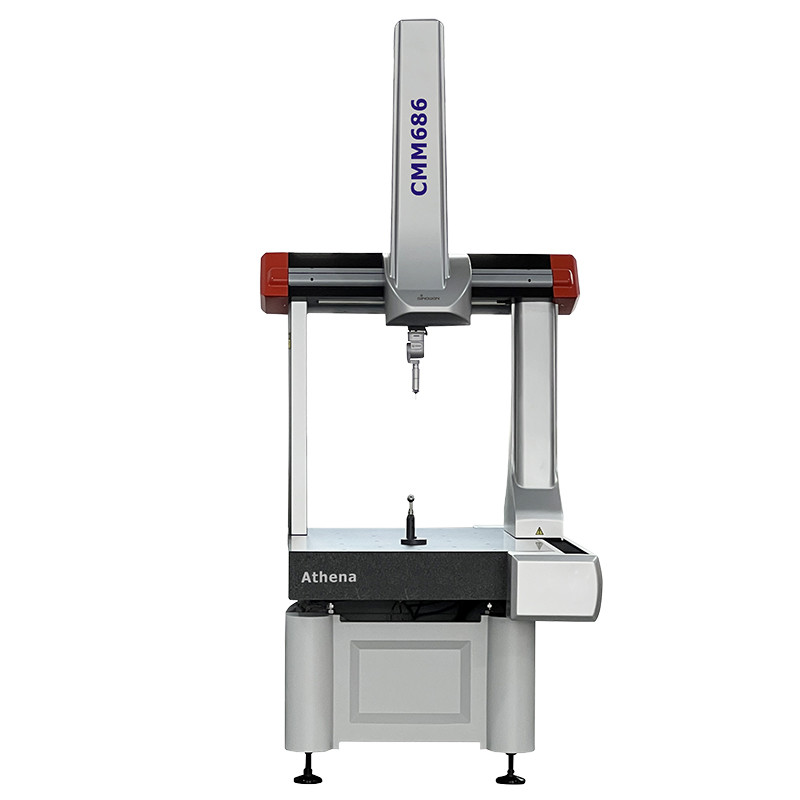

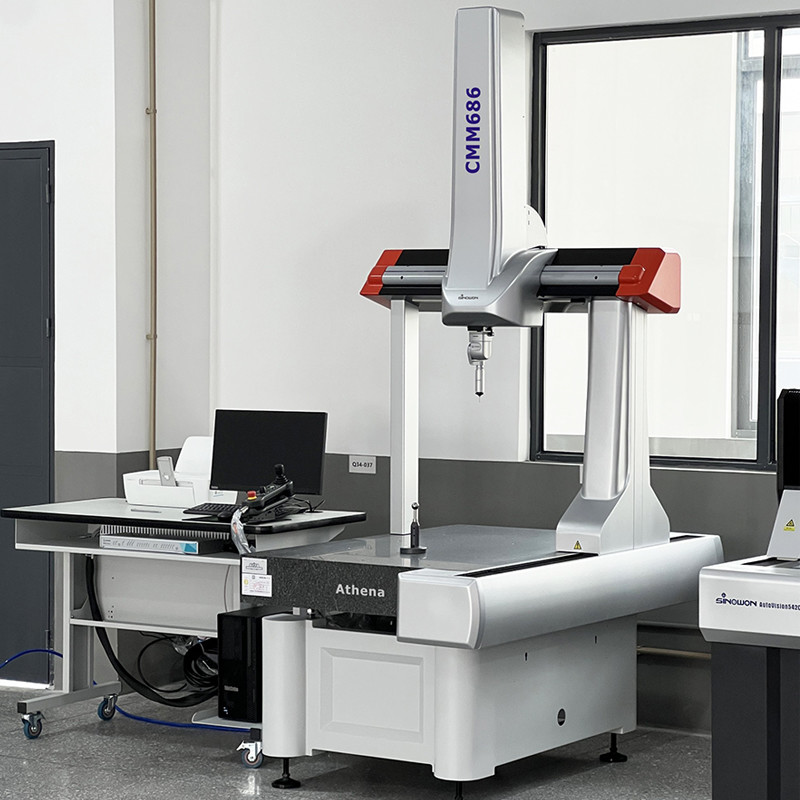

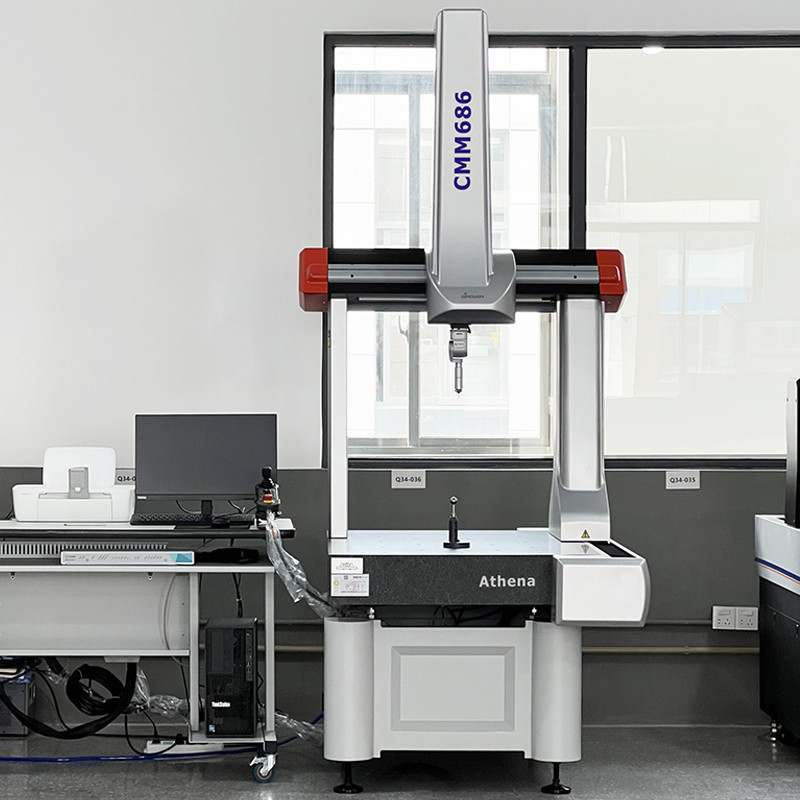

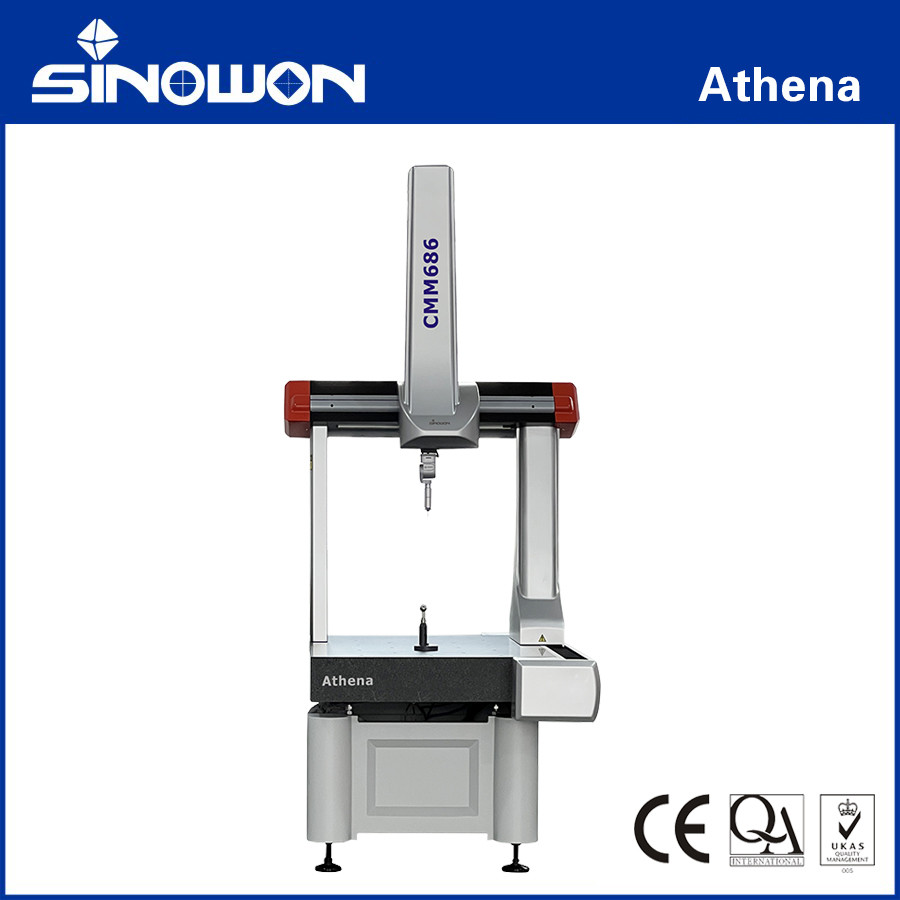

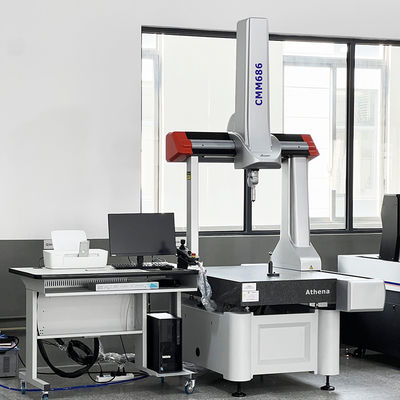

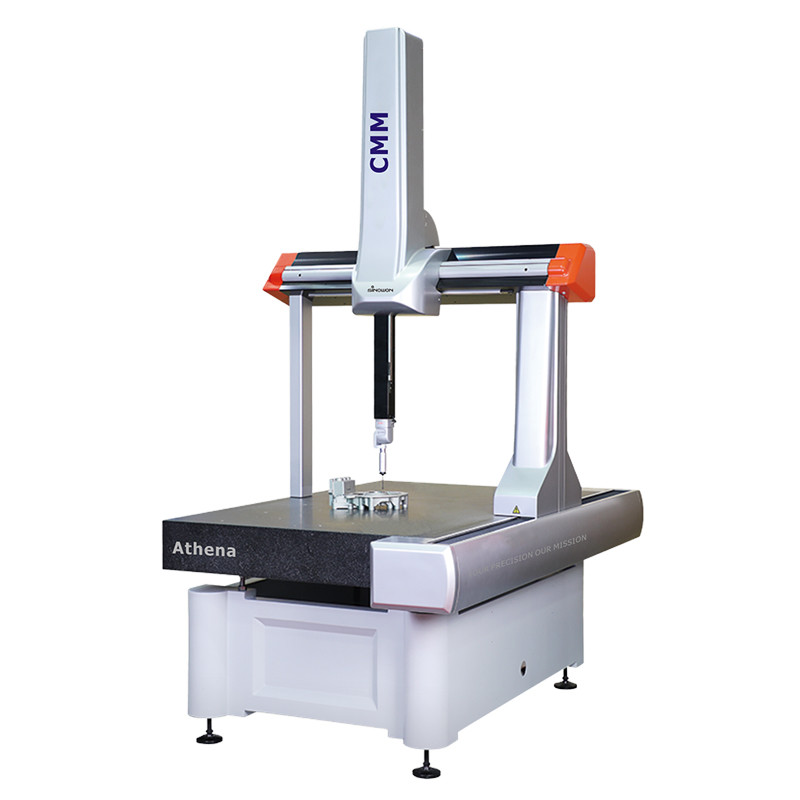

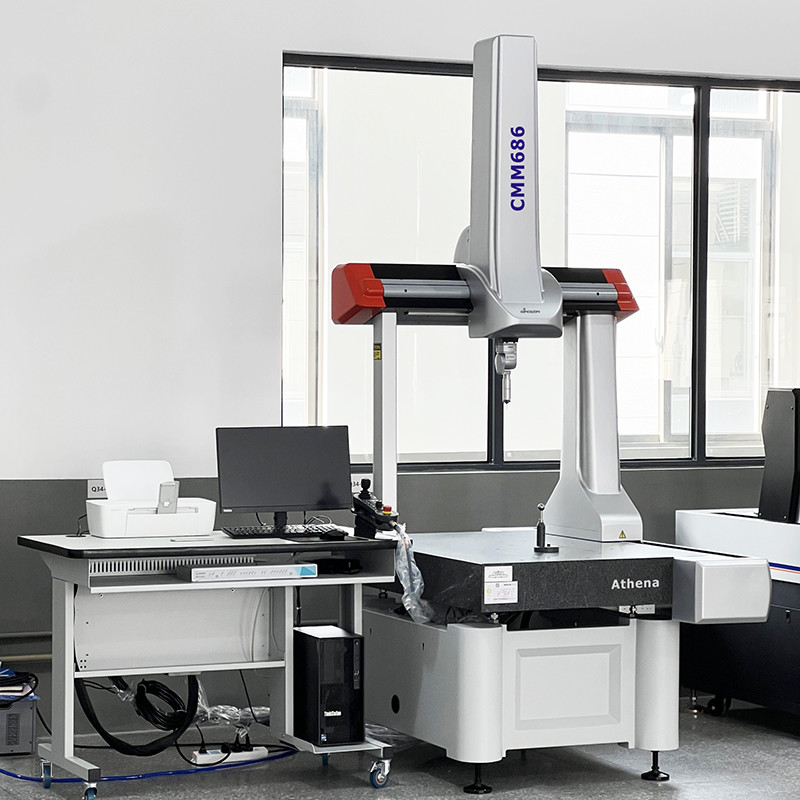

Système de mesure de coordonnées Athena

Machine de mesure tridimensionnelle Athena Série

Présentation du produit :

Du point de vue de la structure de la machine de base, Athena est dotée d'une construction entièrement en aluminium et utilise des techniques de CAO complètes, notamment l'analyse par éléments finis (FEA) et l'analyse modulaire, ce qui améliore la stabilité thermique, dimensionnelle/torsionnelle et géométrique et réduit la déflexion structurelle ainsi que les effets des vibrations et des variations thermiques sur les performances de mesure. La conception des paliers lisses enveloppants optimise le mouvement cinématique des axes. Par conséquent, l'ensemble du système se caractérise par une répétabilité de mesure optimale et une cohérence du système à long terme.

Caractéristique du produit :

• La poutre X a adopté la technologie ultra-rigide. Cette structure est la meilleure solution pour alléger le poids du chariot principal et améliorer la stabilité et la rigidité du chariot principal, ce qui peut grandement améliorer les performances de la MMT.
• Le mode de transmission de tous les axes de la machine est une courroie de distribution, dont la structure compacte et antidérapante lui confère une excellente vitesse, un faible bruit et une maintenance facile.
• Contre-balancement pneumatique ((réglable) pour l'axe Z, ce qui permet à l'axe Z de fonctionner de manière stable, avec un frein automatique en cas d'urgence et de maintenir la MMT en sécurité.
• Les servomoteurs montés à distance réduisent la masse en mouvement pour un réglage plus rapide ; dissipent la chaleur loin du bâti de la machine.
• Équipé du puissant logiciel de mesure EXPLORER, inégalé, il peut gérer toutes les tâches courantes de mesure et de test en atelier.
• Serein pourrait fournir une solution intégrée professionnelle, comprenant les fondations, l'amortissement, la salle de climatisation, le système de chargement et de déchargement, etc.

Spécification:

RationalDMIS2 Logiciel de mesure :

Il a obtenu les certifications standard ANSI, ISO, GB, PTB, est toujours synchronisé avec les normes et les concepts de conception avancés, et prend entièrement en charge le protocole de contrôle I++ internationalement populaire. Il dispose d'une interface logicielle conviviale et simple, d'une opération rapide par glisser-déposer unique et d'une connexion transparente avec les données CAO. Visualisation graphique à 100 % de la mesure au rapport de sortie, ce qui fournit une solution de mesure complète pour les entreprises.

Le logiciel Rational DMIS intègre des modules CAO, à parois minces et de numérisation pour répondre aux besoins de mesure croissants de nos clients.

Fonctionnalités de Rational DMIS :

● Prend en charge les formats IGES, STEP, DXF, STL, XYZ et autres ;

● Prend en charge l'interface de lecture directe CATIA, UG, PRO-E, Solidworks, Parasolid ;

● Détection intelligente : simulation en temps réel du trajet de détection, optimisation automatique du trajet de détection ;

● Calcul complet et rapide des tolérances : conforme aux normes GB, ISO, Y14.5, ANSI, DIN, AGMA et autres ;

● Sortie de rapport diversifiée ; prise en charge des formats HTML, Excel, PDF, OUT, TXT ;

● Modules spéciaux abondants : analyse statistique SPC, image composite CCD, numérisation laser linéaire, analyse de lame, analyse d'engrenage involutif cylindrique, analyse de came, programmation réseau, rapport réseau ;

● L'algorithme de base est certifié par le Physikalisch-Technischen Bundesanstalt (PTB).
