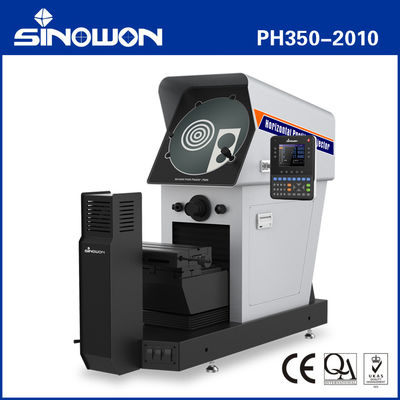

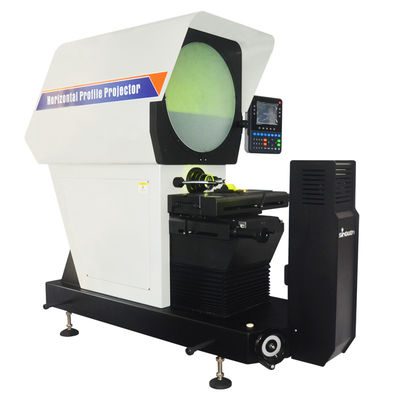

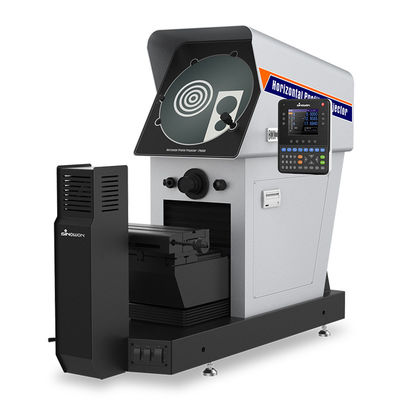

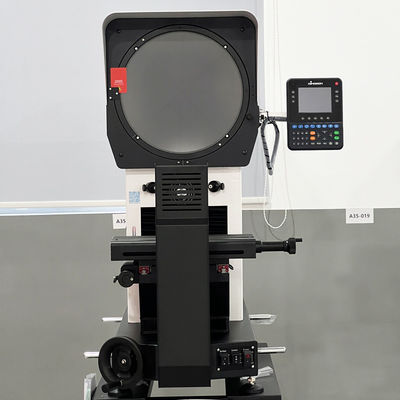

Le projetteur à profil horizontal numérique de 350 mm PH350-2010
Caractéristiques:
- Le système de levage adopte un rail de guidage linéaire et une action de vis de précision, ce qui rend l'action de levage plus confortable et stable;
- Réflecteur du procédé de revêtement, image plus claire et haute résistance à la poussière;
- L'éclairage de contour et de surface réglable, pour répondre à la demande de pièce différente;
- Éclairage LED importé à haute luminosité et longue durée d'utilisation, pour assurer la demande de mesure de précision;
- Système optique à haute résolution avec une image claire et une erreur de grossissement inférieure à 0,08%;
- Système de refroidissement bi-axial puissant, augmentation significative de la durée de vie;
- DRO DP400 puissant et coloré, mesure 2D rapide et précise;
- Mini-imprimante intégrée, peut imprimer et enregistrer des données;
- Avec objectif standard 10X, objectif optionnel 20X, 50X, table tournante, commutateur de pied, pince, etc.
Les spécifications:
| Commodité |
Projecteur à profil horizontal numérique |
| Le mode |
PH350 à 2010 |
| Code # |
512 à 350 |
| Taille de l'étape de travail |
355x126 mm |
| Voyage au cours de la phase de travail |
200 x 100 mm |
| Concentrer |
90 mm |
| Précision |
≤3+L/200 (mm) |
| Résolution |
0.0005 mm |
|
Poids de chargement
|
15 kg |
| Écran |
Diamètre de l'écran: φ380 mm, portée efficace ≥ Ø350 mm
|
| Angle de rotation 0 à 360°;Résolution: 1° ou 0,01°, précision 6° |
| Lecture numérique |
Lecteur numérique LCD multifonctionnel DP400 |
| Éclairage |
Éclairage de contour:3.2V/10W LED
Éclairage de surface: lampe halogène 220V/130W
|
| Environnement de travail |
Température: 20°C ± 5°C,Humidité: 40% à 70% RH |
| Énergie |
AC110V/60Hz; 220V/50Hz, 200W |
Lentille:
| Lentille |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Le champ de vision |
Φ35 mm |
Φ17,5 mm |
Φ7 mm |
| Distance |
75 mm |
69 mm |
44 mm |

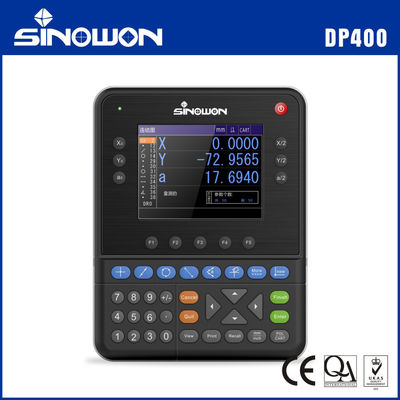

Écran couleur multifonction numérique DP400
Caractéristiques:
Ø 5.6'Écran couleur et bouton tactile en silicone scellé,avec toutes les informations,opération facile, longue durée d'utilisation;
Ø Enregistrer 100 éléments d'image permanents, peut définir et enregistrer la date actuelle;
Ø Mesure multifonctions: point, ligne, cercle,angle, distance, rectangle, fil de vis, ellipse, fente, arrondi, préréglage, construction, etc.
Ø Fonction de comptage de la direction avant ou opposée, valeur 1/2, point médian, fonction d'autorisation, fonction d'appel, fonction REC (enregistrement) et mesure du cycle;
Ø La section et la compensation linéaire sont disponibles pour 3 axes, ce qui garantit une grande précision de mesure;
Ø peut connecter un interrupteur de pied, une imprimante, une détection optique des bords et de nombreux autres outils de mesure auxiliaires;
Ø avec système polaire et de coordonnées, et peut afficher millimètre et pouce, et peut se déplacer facilement;
Ø Avec une fonction d'autorisation de mot de passe indépendante, pour éviter la possibilité de déviation des données par une mauvaise opération, il peut également modifier le réglage d'origine par autorisation de mot de passe;
Ø Prise en charge de plusieurs langues:chinois, anglais et autres langues.
Spécification:
| Modèle |
DP400 |
| Code # |
Dépôt de garantie |
| Langue |
Chinois simple, chinois compliqué, portugais, allemand et anglais, etc. |
| Taille de l'écran LCD |
115 mm × 85 mm |
| Résolution de l'écran LCD |
640*480 |
| Plage d'affichage numérique |
8 chiffres ((avec virgule décimale) |
| Axe d'affichage |
Le nombre de points d'intersection doit être déterminé en tenant compte de l'intensité de l'intersection. |
| Modèle d'affichage Z/Q |
Longueur ou angle |
| Modèle d'affichage d'angle |
Degré, minutes et deuxième ou degré |
| Signal à échelle linéaire |
TTL ondes carrées ou ondes sinusoïdes CA de deux angles de phase différents de 90 °, capacité d'entraînement supérieure à 10 MA |
| Résolution à échelle linéaire |
0.1um,0.2um,0.5 mm, 1 mm, 2 mm, 5 mm |
| Taux de baud |
4800,9600,14400,19200,38400,57600 |
| Port de sortie de données |
RS232,DB-9 Interface parentale |
| Fonction de clavier |
Clavier tactile en silicone scellé |
| Port d'expansion |
Commutateur de pied, imprimante, moteur de recherche optique, etc. |
| Énergie d'entrée |
AC90V à 240V, 15W |
| Environnement de l'opération |
Température de fonctionnement: 0 °C à 40 °C;Température de stockage: -10 °C à 60 °C;Humidité relative: < 90% RH |
